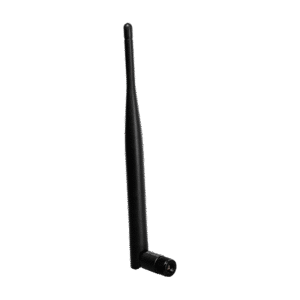

Introdução — Visão geral do Antena Omnidirecional 2 dBi 900 MHz (RP‑SMA Masculino)
A Antena Omnidirecional 2 dBi 900 MHz (RP‑SMA Masculino) é uma antena compacta projetada para aplicações industriais e comerciais em bandas sub‑Ghz (ex.: ISM 902–928 MHz). Neste artigo eu descrevo o produto, seu princípio de funcionamento, especificações conceituais e o contexto de uso na comunicação de dados industrial, incluindo interfaces físicas (RP‑SMA), parâmetros RF (ganho, VSWR, impedância) e impacto no link budget. A palavra‑chave principal "Antena Omnidirecional 2 dBi 900 MHz (RP‑SMA Masculino)" aparece já neste primeiro parágrafo para otimização semântica.
O princípio de operação é simples: como antena omnidirecional, ela distribui e recebe energia RF com padrão em 360° no plano azimutal, ideal para cobertura local ao redor do ponto de instalação. Seu ganho de 2 dBi indica uma leve diretividade acima de uma antena isotrópica; isso significa alcance moderado com baixa largura de feixe vertical, adequado para redes LPWAN, SCADA e enlaces ponto‑multiponto. Conceitos técnicos como VSWR, impedância 50 Ω, polarização vertical e link budget são centrais para dimensionar desempenho.
Em termos normativos e qualidade, recomenda‑se avaliar conformidade com requisitos de EMC/segurança aplicáveis (por exemplo, IEC/EN 62368‑1 para equipamentos eletrônicos e normas de imunidade RF como IEC 61000‑4‑3), e observar regras locais de espectro (ANATEL/ANR/ FCC/ETSI conforme região). Mesmo sendo um componente passivo, a seleção correta da antena impacta MTBF e disponibilidade do sistema, pois reduz retrabalhos e intervenções de campo em projetos IIoT/SCADA.
Principais aplicações e setores atendidos com Antena Omnidirecional 2 dBi 900 MHz (RP‑SMA Masculino)
A antena serve prioritariamente para telemetria, medição remota, redes de sensores rurais e aplicações de automação predial. Em estações de telemetria de água e saneamento, sua cobertura omnidirecional simplifica implantação em torres e muretas, reduzindo necessidade de alinhamento preciso. Para medição remota em áreas rurais, combina bem com rádios LoRa/FSK em 900 MHz, oferecendo link estável para leituras periódicas.
No setor de utilities e subestações, a antena é adequada para módulos de comunicação em gabinetes onde o espaço e a robustez importam; seu conector RP‑SMA macho facilita integração com modems/RTUs industriais. Em aplicações de cidades inteligentes (iluminação pública, estacionamento), a antena fornece cobertura local para gateways que agregam muitos sensores de baixa taxa, em arquiteturas LoRaWAN ou redes privadas LPWAN.
Para OEMs e integradores, a antena é uma opção custo‑efetiva quando comparada a antenas de maior ganho que exigem mastros e alinhamento. Seu uso é recomendado quando se busca simplicidade, resistência a condições ambientes moderadas e compatibilidade com equipamentos ICP DAS e gateways industriais. Para material complementar sobre integração IIoT, consulte este artigo técnico e este guia prático no blog LRI. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Especificações técnicas do Antena Omnidirecional 2 dBi 900 MHz (RP‑SMA Masculino)
Abaixo estão os parâmetros essenciais que engenheiros devem avaliar ao publicar ficha técnica ou tomar decisão de compra. Estes campos permitem comparar alternativas, calcular link budget e verificar compatibilidade mecânica e ambiental com o projeto.
Use a tabela seguinte como sugestão de apresentação técnica em fichas de produtos, catálogo ou BOM. Inclua tolerâncias e condições de medição (ex.: ambiente anecoico, distância de referência 3 m) ao publicar valores de ganho e VSWR.
Para provas e conformidade, além das características RF, adicione informações sobre material (ex.: ABS/nylon com junta de borracha), grau de proteção (IP65/67 se aplicável), temperatura de operação, peso e dimensões — tudo crítico para instalação em ambientes industriais.
Tabela de especificações (sugestão para inclusão no artigo)
| Parâmetro | Valor sugerido (exemplo) |
|---|---|
| Frequência operacional | 880–960 MHz (centro 900 MHz) |
| Ganho (dBi) | 2 dBi ±0.5 dB |
| Conector | RP‑SMA (macho) |
| Impedância | 50 Ω |
| VSWR máximo | ≤ 2.0:1 típico (≤ 1.8:1 desejável) |
| Padrão de radiação | Omnidirecional (360° azimute) |
| Polarização | Vertical |
| Potência máxima suportada | 10 W (ver recomendações do fabricante) |
| Temperatura de operação | −40 °C a +85 °C |
| Grau de proteção / material | ABS/nylon, junta EPDM; IP65 (opcional IP67) |
| Dimensões e peso | 120 mm × Ø 10 mm; ≈ 25 g |
Notas técnicas e tolerâncias de medição
Os valores de ganho e VSWR devem ser medidos em câmara anecoica com padrão IEEE/IEC para medições antenas; variações de ±0.5 dB para ganho e ±0.2 para VSWR são aceitáveis em especificações comerciais. Especificar a distância de medição (ex.: far‑field a 3 m ou mais) e a polarização durante testes evita mal‑entendidos.
Ao interpretar o VSWR, valores ≤ 2.0:1 implicam perda de retorno inferior a ≈ 11% de potência, normalmente aceitável para modems industriais. Para enlaces críticos, busque VSWR ≤ 1.5:1 e verifique reflexões adicionadas por adaptadores e cabos; cada conector/adaptador pode aumentar VSWR nominal.
Para temperatura e IP, teste de choque térmico e ciclos de condensação conforme IEC 60068 e ensaios de corrosão salt spray (ASTM B117) são recomendados em ambientes costeiros/industriais. Documente MTBF do sistema considerando a vida prevista do material e possíveis degradações UV.
Importância, benefícios e diferenciais do Antena Omnidirecional 2 dBi 900 MHz (RP‑SMA Masculino)
A adoção de uma antena adequada eleva diretamente a disponibilidade do link, reduz latências por retransmissões e diminui manutenção corretiva. Com 2 dBi, ela oferece um compromisso entre cobertura e robustez mecânica, minimizando interferências de lóbulos secundários e mantendo consistência em redes multiponto presentes em sistemas SCADA.
Do ponto de vista de custo total de propriedade (TCO), antenas padronizadas com conector RP‑SMA reduzem tempo de instalação e estoque de peças, além de facilitar substituição em campo sem calibração complexa. Sua leveza e design simples também diminuem custos de frete e montagem para integradores.
Em comparação com antenas genéricas de consumo, modelos industriais trazem diferenciais: materiais melhores (resistência UV, juntas selantes), controle de tolerância na fabricação, e documentação técnica para homologação regulatória. Esses diferenciais refletem em confiabilidade, conformidade e suporte técnico, especialmente quando integrados a soluções ICP DAS.
Benefícios para projetos SCADA / IIoT e comunicação de dados
Para projetos SCADA/IIoT, a antena melhora RSSI médio e reduz perda de pacotes, resultando em leituras mais consistentes de sensores e menor necessidade de retries TCP/UDP. Em redes LPWAN, uma antena omnidirecional facilita a agregação de múltiplos nós em topologia estrela sem direcionamento manual.
Facilidade de integração via RP‑SMA permite trocar antenas sem ferramentas especiais, acelerando comissionamento. Além disso, instalação correta aumenta o tempo entre intervenções, impactando positivamente o MTTR e SLA operacional das utilities.
O ganho moderado e padrão omnidirecional são vantajosos em cenários urbanos e industriais densos, onde múltiplos reflexos e obstruções tornam antenas de alto ganho contraproducentes devido ao lobos secundários e sensibilidade à orientação.
Diferenciais ICP DAS (qualidade, compatibilidade e garantia)
A ICP DAS aplica controles de qualidade e rastreabilidade em seus componentes, oferecendo documentação técnica detalhada e suporte para integração com RTUs, modems e gateways da linha. Compatibilidade com conector RP‑SMA assegura interoperabilidade com grande parte dos modems industriais.
A garantia e política de devolução técnica da ICP DAS reduzem risco de compras em volume para OEMs e integradores. Além disso, materiais e tratamentos para resistência UV e corrosão aumentam a vida útil em aplicações externas, apoiando requisitos de normas como ISO 9001 na cadeia produtiva.
Para aplicações que exigem essa robustez, a série Antena Omnidirecional 2 dBi 900 MHz (RP‑SMA Masculino) da ICP DAS é a solução ideal. Confira as especificações completas e condições comerciais na página do produto.
Guia prático: como instalar e usar o Antena Omnidirecional 2 dBi 900 MHz (RP‑SMA Masculino) corretamente
A preparação correta evita problemas comuns. Antes de instalar, verifique integridade do conector RP‑SMA, presença de selo de vedação (se externo), e a compatibilidade com a impedância 50 Ω do rádio/modem. Confirme também as políticas de torque do fabricante (normalmente 0.5–1.0 Nm para conectores SMA) para evitar danos.
Use ferramentas adequadas: chave dinamométrica para conectores, fita de PTFE para roscas metálicas de montagem (quando aplicável) e analisador de espectro/SWR para testes iniciais. Elabore checklist pré‑instalação com itens como: linha de visão, altura, interferentes próximos (painéis metálicos), e integridade do cabo coaxial.
Registre o número de série da antena e vincule ao equipamento no CMMS/ERP para histórico de manutenção e garantia. Isso facilita RMA e garante rastreabilidade quando integrado a projetos críticos em utilities.
Preparação: verificação, ferramentas e checklist pré‑instalação
Checklist rápido: inspeção visual do corpo, medição de continuidade do cabo, verificação do torque do conector, limpeza de conexões e teste de VSWR em bancada. Mantenha um kit de reparo com adaptadores RP‑SMA e protetores contra intempéries.
Ferramentas recomendadas: analisador de antena (ou VNA), medidor de potência, adaptadores de 50 Ω, chaves dinâmicas e cabos coaxiais com baixa perda (ex.: LMR‑200/400 dependendo do comprimento). Use aterramento quando houver risco de descargas atmosféricas.
Documente níveis de referência antes e depois da instalação (RSSI, SNR, throughput) para comparar desempenho e identificar degradações com o tempo.
Montagem física e orientação/posicionamento ideal
Instale a antena em posição elevada e livre de obstruções metálicas imediatas para maximizar o padrão omnidirecional. Optimalmente, posicione a antena com polarização vertical alinhada ao rádio para minimizar perda por polarização cruzada.
Evite montagem diretamente sobre chapa metálica sem espaçador; se necessário use base isolante ou mastro com distância mínima (λ/10) para reduzir acoplamento indesejado. Em ambientes com múltiplas antenas, mantenha espaçamento para evitar acoplamento e intermodulação.
Use fixação mecânica resistente (abraçadeiras em mastro com torque adequado) e proteja o conector com capa de borracha ou spray hidrofóbico para prevenir corrosão.
Conexão RF, seleção de cabo e perda de inserção (link budget)
Escolha cabo coaxial baseado no comprimento: LMR‑200 aceitável para curtos trechos ( 99% e latência de ciclo < 1 minuto.
Caso B: Monitoramento ambiental e sensores remotos rurais — Nós alimentados por bateria com LoRa transmitem a cada hora. A antena proporciona alcance suficiente para agregação local em gateways, mantendo consumo baixo e entregando leituras confiáveis para modelagem ambiental. Métricas: autonomia de bateria, RSSI médio e perda de pacotes < 1%.
Caso C: Conectividade para módulos de medição em subestações/indústria — Em ambientes industriais, a antena em gabinete com vedação IP65 conecta medidores 900 MHz ao gateway local, com prioridade em robustez e conformidade EMC (IEC 61000‑6‑2). Resultados esperados: sincronização confiável de dados de medição e menor intervenção manual.
Caso D: Redes de sensores para cidades inteligentes — Em projetos de iluminação pública e parking, a antena facilita implantação de gateways em postes, agregando centenas de sensores. Métricas de sucesso: cobertura por gateway, redução de custos de instalação e cumprimento de SLAs de dados.
Comparações com produtos similares ICP DAS e erros comuns a evitar
Compare ganho, faixa de frequência, conector e robustez mecânica ao escolher entre antenas ICP DAS: modelos de maior ganho aumentam alcance, mas exigem mastros e cuidados de alinhamento; antenas integradas (com cabo fixo) reduzem flexibilidade de troca em campo. Priorize métricas que impactem o link budget e manutenção.
Ao montar tabela comparativa, inclua colunas: modelo, ganho (dBi), banda (MHz), conector, VSWR, IP, material, preço relativo e aplicação recomendada. Isso ajuda fornecedores e engenheiros a tomar decisão baseada em requisitos reais.
Erros comuns: subestimar perda de cabo, usar conector errado (SMA vs RP‑SMA), ignorar VSWR agregado por adaptadores e não prever margem de fading. Corrigir envolve recalcular link budget e, quando necessário, trocar cabo ou elevar antena.
Tabela comparativa: ganho, frequência, conector, robustez e preço relativo
| Modelo | Ganho (dBi) | Faixa (MHz) | Conector | IP | Preço relativo |
|---|---|---|---|---|---|
| Antena Omnidirecional 2 dBi (este) | 2 | 880–960 | RP‑SMA macho | IP65 | Baixo |
| Antena Direcional 8 dBi | 8 | 900 | N‑Fêmea | IP66 | Médio |
| Antena Integrada (cab. fixo) | 3–5 | 860–920 | Cabo fixo | IP67 | Médio |
Quando escolher esta antena vs outras opções (direcional, maior ganho, integradas)
Escolha a antena omnidirecional de 2 dBi quando precisar de cobertura azimutal simples, baixa complexidade e fácil substituição. Opte por direcional quando o enlace for ponto‑a‑ponto de longo alcance e haja necessidade de concentrar energia. Prefira antenas integradas quando a instalação deve ser selada e permanente.
Erros comuns de projeto e instalação (e como corrigi‑los)
Erros: cabo excessivamente longo sem compensação de perda, uso de adaptadores de baixa qualidade, montagem em posição com multipath severo. Correções: recalcular o link budget, substituir cabo por modelo de menor perda, mover antena ou adicionar repetidor/receptor.
Conclusão: resumo técnico e Chamada para ação — Entre em contato / Solicite cotação
A Antena Omnidirecional 2 dBi 900 MHz (RP‑SMA Masculino) é uma solução prática, econômica e robusta para aplicações SCADA, IIoT e LPWAN onde a cobertura omnidirecional e a facilidade de integração são prioritárias. Ao considerar especificações como ganho, VSWR, impedância e grau de proteção, engenheiros podem projetar enlaces com margens de fade adequadas e menor TCO.
Para projetos que exigem essa robustez, a série Antena Omnidirecional 2 dBi 900 MHz (RP‑SMA Masculino) da ICP DAS é a solução ideal. Confira as especificações completas e peça cotação na página do produto: https://www.lri.com.br/comunicacao-de-dados/antena-omnidirecional-2-dbi-900-mhz-com-rp-sma-macho. Se precisar de integração com gateways industriais ou modems ICP DAS, temos opções de gateway IIoT compatíveis — solicite avaliação em https://www.lri.com.br/comunicacao-de-dados/gateway-iiot.
Incentivo você, leitor técnico, a comentar suas dúvidas, relatar experiências de campo e solicitar medições comparativas. Pergunte sobre casos de uso específicos (ex.: topologia em subestação X) — responderemos com dados e sugestões práticas.
