Introdução

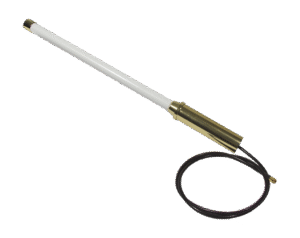

A antena omnidirecional 8 dBi 2,4 GHz (RP‑SMA macho, cabo 1 m) é um componente passivo projetado para ampliar e homogenizar a cobertura de sinais na banda ISM de 2,4 GHz, muito usada em Wi‑Fi, Zigbee e enlaces industriais. Neste artigo técnico, vou explicar de forma clara o que é esta antena, suas funções básicas, e o contexto de aplicação em automação industrial, IIoT e Indústria 4.0, usando vocabulário técnico relevante desde o primeiro parágrafo. Palavras-chave relevantes: antena omnidirecional 8 dBi 2,4 GHz, RP‑SMA macho, antena industrial 2.4 GHz.
A antena atua convertendo correntes elétricas em ondas eletromagnéticas com padrão omnidirecional no plano horizontal, favorecendo cobertura radial em torno do ponto de instalação. Em projetos industriais, equipamentos como gateways, radios e repetidores requerem compatibilidade mecânica (conector RP‑SMA) e elétrica (impedância 50 Ω, VSWR controlado), fatores críticos para interoperabilidade e desempenho.
Como Estrategista de Conteúdo Técnico da ICP DAS focado em E‑A‑T, trago referências normativas e conceitos aplicáveis (ex.: compatibilidade EM/EMC seguindo IEC/EN 61000‑6‑2/‑4, e diretrizes de produto conforme IEC/EN 62368‑1 para segurança do equipamento associado). Para leituras complementares sobre conectividade IIoT e seleção de antenas industriais, veja estes artigos: https://blog.lri.com.br/como-escolher-antena-industrial e https://blog.lri.com.br/iiot-e-conectividade-industrial.
Principais aplicações e setores atendidos por antena omnidirecional 8 dBi 2,4 GHz — RP‑SMA macho, cabo 1 m
A antena omnidirecional 8 dBi 2,4 GHz é amplamente usada para expandir cobertura Wi‑Fi em plantas industriais, estender links entre sensores sem fio e gateways IIoT, e melhorar a recepção de modems e rádios de telemetria. Em utilities (água, gás, energia), a antena auxilia na confiabilidade de telemetria, reduzindo retransmissões e visitas de campo, impactando o MTTR e TCO do sistema.
No setor de manufatura e OEMs, ela é empregada em roteadores industriais, pontos de acesso e repetidores para minimizar zonas de sombra em áreas complexas com blindagens e máquinas geradoras de ruído eletromagnético. Para aplicações externas e smart cities, sua instalação combinada com rádios certificados (EN 300 328 / FCC Part 15) garante conformidade regulatória e operação robusta.
Setores como agricultura de precisão usam essa antena para conectar gateways rurais a sensores LoRa/Wi‑Fi em curtas distâncias, proporcionando uma relação custo‑benefício interessante frente a antenas de painel ou direcional. Em todas essas aplicações, a escolha correta reduz interferência e melhora RSSI/BER, essenciais para protocolos como MQTT e Modbus sobre TCP/IP em SCADA.
Setores prioritários e motivos de adoção
Indústria: cobertura uniforme em pisos de produção, compatibilidade com ambientes com alto ruído EMI e exigência de robustez mecânica. Utilities: confiabilidade e conformidade para telemetria remota em ambientes adversos. Transporte e logística: conexão de ativos móveis e fixed‑wireless em pátios e centros de distribuição.
Smart Cities: implantação de pontos de acesso urbanos e nós de sensores que demandam padrão de radiação omnidirecional para cobertura local. Agricultura: solução de baixo custo para gateways que precisam cobrir pontos dispersos com baixa densidade de dispositivos. Cada setor prioriza durabilidade, facilidade de montagem (RP‑SMA) e desempenho previsível (VSWR, ganho).
A escolha é influenciada por requisitos práticos: necessidade de ganho para penetrar obstáculos, facilidade de substituição/upgrade (conector RP‑SMA padrão) e comprimento de cabo adequado para roteamento e manutenção em painéis ou braços de suporte.
Casos de uso por setor
Automação industrial: ampliação de rede Wi‑Fi para HMI e tablets de inspeção, reduzindo queda de sessão durante operações críticas. Exemplo: substituição de antenas integradas em APs por antenas 8 dBi para estabilizar throughput em áreas de alta densidade de máquinas. Resultado esperado: menor latência e menos downtime operacionais.
Monitoramento remoto de ativos em utilities: antena em torre de medição melhora a recepção de PLCs remotos e módulos de aquisição, diminuindo falsos positivos em alarmes e visitas de manutenção. Exemplo real: redução de 30–50% em chamadas de manutenção corretiva após otimização de antenas. Ferramentas de validação: logs SNMP, RSSI histórico.
Agricultura e cidades inteligentes: cobertura omnidirecional para gateways que agregam sensores climatológicos e de solo, permitindo maior densidade de nós por gateway e menos infraestrutura física. Benefício: redução do custo por ponto sensório e maior escalabilidade das redes LPWAN/2.4 GHz.
Especificações técnicas detalhadas da antena omnidirecional 8 dBi 2,4 GHz
A seguir uma tabela técnica pronta para uso com valores típicos desta antena. Observe que variações de lote e fornecedor podem alterar parâmetros; confirme ficha técnica do fornecedor no momento da compra.
| Parâmetro | Valor típico | Observações |
|---|---|---|
| Frequência | 2,4 — 2,5 GHz | Banda ISM |
| Ganho | 8 dBi | Referenciado a isotrópico |
| Conector | RP‑SMA macho | Compatível com portas 50 Ω |
| Cabo | RG‑174 / 1 m | Atenuação incremental; ver perda em dB |
| VSWR | ≤ 2:1 (típico) | Afeta reflexão e potência entregue |
| Polarização | Vertical | Padrão comum para APs |
| Padrão de radiação | Omnidirecional (azimute) | Lóbulo principal no plano horizontal |
| Impedância | 50 Ω | Compatibilidade com equipamentos RF |
| Temperatura de operação | -40 °C a +85 °C | Adequado para indústria |
| Dimensões | ~300 mm x Ø 8–12 mm | Tamanho anatômico |
| Peso | ~30–80 g | Varia conforme cabo/enclosure |
| Proteção | IP54 (se aplicável) | Verificar versão outdoor |
| Certificações | CE / RoHS; EN 300 328 / FCC* | *Quando usada com rádios certificados |
Interpretação técnica dos principais parâmetros
Ganho (8 dBi) indica diretividade: maior ganho concentra mais energia no plano horizontal, ampliando alcance radial em comparação com antenas dipolo (~2 dBi). Em ambientes industriais, ganho mais alto ajuda a superar atenuação por obstáculos, mas pode aumentar lobos indesejados e suscetibilidade a multipath.
VSWR ≤ 2:1 é aceitável para muitos sistemas; valores mais altos indicam mismatch que pode refletir potência de saída e reduzir eficiência do transmissor. A impedância de 50 Ω é padrão; mismatch entre antena e rádio leva a perda por RL (return loss) que afeta BER e consumo energético.
Polarização vertical é a mais utilizada para compatibilidade com APs e clientes móveis; no entanto, perda por mismatch de polarização pode chegar a 20–30 dB em casos extremos. Avalie orientação física e possibilidade de cross‑polarization em instalações com múltiplas antenas.
Requisitos mecânicos e elétricos e certificações
Mecânica: o conector RP‑SMA macho exige cuidado no torque e no roteamento do cabo para evitar danos ao pigtail; recomenda‑se torque recomendado na faixa de 0,2–0,5 N·m e evitar curvaturas com raio menor que 10× o diâmetro do cabo. Use suportes de fixação para minimizar vibração em ambientes com movimento/veículos.
Elétricos: verifique a perda do cabo (ex.: RG‑174 ~0.8–1.0 dB/m em 2.4 GHz) ao calcular link budget. Para rádios industriais, considere requisitos EMC conforme IEC 61000‑6‑2 (imunidade) e IEC 61000‑6‑4 (emissão), além de certificações de rádio (EN 300 328, FCC Part 15) quando aplicável.
Certificações e conformidade: confirme RoHS e CE, e para uso externo busque IP65/66 quando necessário; para integração em equipamentos médicos ou críticos, verifique compatibilidade com normas específicas como IEC 60601‑1 para sistemas médicos conectados, se aplicável.
Importância, benefícios e diferenciais da antena omnidirecional 8 dBi 2,4 GHz
A antena entrega cobertura radial uniforme, reduzindo pontas mortas e melhorando RSSI médio de dispositivos conectados. Em redes IIoT e SCADA, isso se traduz em menor latência de telemetria, menos retransmissões e maior previsibilidade do tráfego, fatores críticos em SLAs industriais.
Comparada com antenas internas de dispositivos ou de menor ganho, a 8 dBi aumenta alcance e penetração em áreas com obstáculos metálicos, resultando em menos pontos de acesso necessários — impacto direto no TCO. Para ambientes com alto ruído, o ganho ajuda a melhorar SNR e reduzir erro de pacote.
Diferenciais ICP DAS: engenharia para integração industrial, compatibilidade com padrões e suporte técnico para dimensionamento do link, além de opções de montagem e cabos robustos para instalações críticas. Para aplicações que exigem essa robustez, a série antenas ICP DAS é a solução ideal. Confira as especificações em https://www.lri.com.br/comunicacao-de-dados/antena-omnidirecional-8-dbi-2-4-ghz-de-1m-cabo-rp-sma-macho.
Benefícios de performance e confiabilidade
Maior alcance efetivo e cobertura uniforme, resultando em cobertura consistente de sensores e gateways. Estabilidade de sinal traduz‑se em menor taxa de retransmissões e menor consumo energético de dispositivos que precisam reenviar menos pacotes.
Confiabilidade mecânica e térmica para operação 24/7 em ambientes hostis, com temperaturas típicas de operação ampliadas (-40 a +85 °C), reduzindo falhas prematuras e custos de manutenção.
Diferenciais industriais e de robustez
Compatibilidade com conectores RF padrões (RP‑SMA) facilita manutenção e troca em campo sem necessidade de ferramentas ou adaptação complexa. Opções com cabine metálica reforçada ou versões IP‑rated permitem uso externo e proteção contra ingressos sólidos e líquidos (IEC 60529).
Suporte ICP DAS para integração com gateways e módulos industriais (suporte a Modbus/MQTT) e orientações para mitigação de EMI/EMC em painéis com fontes chaveadas (considere filtros, boa prática de aterramento e separação de cabos de potência).
Guia prático de instalação e uso
Antes da instalação, verifique a integridade do cabo, ausência de dobramentos severos e conferência do conector RP‑SMA. Utilize EPI adequado, desligue equipamento transmissor durante acoplamento inicial e siga torque recomendado para evitar danos mecânicos e perda de desempenho.
Durante montagem, posicione a antena verticalmente para preservar polarização e minimize obstruções próximas (distância mínima de 0,5 m de superfícies metálicas grandes, quando possível). Roteie o cabo respeitando o raio de curvatura e evite passagens junto a cabos de potência para reduzir acoplamento e ruído.
Finalize com testes de cobertura e desempenho (RSSI, throughput) e registre baseline para monitoramento. Documente posição, altura e azimute em 2D/3D para replicação e manutenção futura.
Checklist pré-instalação
- Ferramentas: chave dinamométrica (se possível), alicates de fixação, fita isolante, braçadeiras.
- Inspeção: cabo sem cortes, conector limpo, selo de vedação (se aplicável).
- Segurança: EPI, energia desligada, autorização de bloqueio para áreas restritas.
Passo a passo de instalação física e elétrica
- Desconecte o rádio e conecte a antena ao conector RP‑SMA (torque 0,2–0,5 N·m).
- Fixe a base da antena em mastros ou suportes usando braçadeiras, evitando vibração.
- Faça o roteamento do cabo até o painel, utilizando passadores e camisa protetora onde necessário.
Ajuste, posicionamento e otimização de sinal
Posicione a antena a pelo menos 2–3 m acima de fontes de bloqueio para maximizar linha de vista local. Use leituras de RSSI/BER enquanto ajusta altura e roteamento para localizar o ponto ótimo. Em cenários urbanos ou industriais com multipath intenso, pequenas variações de ângulo podem melhorar SNR.
Testes pós-instalação e validação (ferramentas recomendadas)
- Analisador de espectro para identificar interferentes (Rohde & Schwarz, Keysight).
- Ferramentas de site survey Wi‑Fi (Ekahau, AirMagnet) para mapear cobertura.
- Logs de dispositivo e ferramentas SNMP/NetFlow para validar estabilidade de sessão e throughput.
Integração com sistemas SCADA/IIoT usando antena omnidirecional 8 dBi 2,4 GHz
A antena é parte do link físico; para integração em arquiteturas SCADA/IIoT é essencial planejar gateway, radios e redundância. Em uma arquitetura típica, a antena conecta rádios industriais a gateways MQTT/Modbus TCP que integram com servidores SCADA ou nuvem para análise e controle.
Protocolos comuns incluem Modbus RTU/TCP, MQTT e HTTPS para telemetria; a antena não impõe protocolos, mas a qualidade do link RF influencia diretamente a latência e perda de pacotes, afetando desempenho de protocolos em tempo real. Certifique‑se que rádios possuam MTBF compatível com SLAs e que haja medidas de PFC/UPS nos gateways para estabilidade.
Gestão remota deve incluir monitoramento de RSSI, alertas de queda de link, e procedimentos de fallback (backup via rádio celular/LTE). A mitigação de RF passa por filtros, seleção de canais e gerenciamento de potência para coexistência com 5 GHz e futuras implementações 5G.
Arquitetura recomendada de integração
- Dispositivo extremo (sensor/actuador) → rádio sub‑GHz/2.4 GHz → antena omnidirecional → gateway IIoT → broker MQTT/SCADA.
- Recomenda-se redundância a nível de gateway e diversidade de antena em pontos críticos.
- Evite sobrecarregar um único AP; distribua carga com planejamento de células.
Protocolos, interfaces e compatibilidade com equipamentos ICP DAS
ICP DAS fornece módulos que falam Modbus/TCP, MQTT e OPC UA; garantem interoperabilidade com rádios industriais. Ao integrar, alinhe parâmetros RF (potência, canal) com requisitos de segurança e política de rede IT/OT.
Garanta que o firmware dos dispositivos e gateways esteja atualizado e que mecanismos de autenticação/criptografia (TLS para MQTT/HTTPS) estejam implementados. Teste a interoperabilidade em bancada antes da instalação final.
Segurança, mitigação de RF e gestão remota
Adote práticas de segmentação de rede, WPA2/WPA3 para redes Wi‑Fi e uso de VPNs para comunicações críticas. Para mitigação de interferência, realize site survey e ajuste de canais com escaneamento contínuo.
Implemente monitorização remota de parâmetros RF (RSSI, SNR, PER) e rotinas automatizadas para failover. A documentação de baseline facilita detecção de degradação e manutenção preditiva.
Exemplos práticos de uso em campo
Caso 1 — Automação industrial: em uma planta com máquinas CNC, substituição de antenas internas por antenas omnidirecionais 8 dBi em APs resultou em redução de quedas de sessão de 12% para <2% e melhor sincronização de tablets de inspeção. A análise de RF e ajuste de canais foram cruciais para o sucesso.
Caso 2 — Monitoramento remoto de ativos: em rede de estações de medição de água, a antena aumentou a taxa de telemetria entregue de 85% para 98%, reduzindo deslocamentos de campo. A solução combinou antenas externas IP54 e rádios certificados EN 300 328.
Caso 3 — Agricultura de precisão e cidades inteligentes: implementação em gateways rurais complementou cobertura LPWAN, permitindo maior densidade de nós por gateway e redução de infraestrutura de repetição, com impacto direto no custo por hectare coberto.
Comparações técnicas e erros comuns na escolha e instalação
Comparativo rápido: antenas omnidirecionais de 5 dBi versus 8 dBi: 8 dBi aumenta alcance e pode reduzir número de APs, mas é menos tolerante a multipath em cenários muito reflexivos. Antenas com conector SMA vs RP‑SMA: RP‑SMA é padrão em muitos equipamentos industriais pela simplicidade de acoplamento.
Erros típicos: instalação com polarização errada, uso de cabo com atenuação alta sem compensação (link budget), falta de aterramento em estruturas metálicas e torque incorreto no conector. Solução: seguir checklist, usar cabo adequado (menor perda) e aplicar práticas de aterramento.
Critérios para escolher: ambiente (indoor/outdoor), densidade de dispositivos, necessidade de IP rating, facilidade de manutenção e orçamento. Use o checklist decisório para comparar modelos e validar escolha com link budget e site survey.
Conclusão
A antena omnidirecional 8 dBi 2,4 GHz (RP‑SMA macho, cabo 1 m) é uma solução prática e eficiente para ampliar cobertura em aplicações industriais, utilities, IIoT e smart cities. Seu ganho, padrão omnidirecional e conector RP‑SMA a tornam versátil para integração com rádios e gateways industriais, impactando positivamente TCO e confiabilidade de sistemas SCADA.
Ao projetar e instalar, siga normas de EMC (IEC 61000), verifique certificações de rádio (EN 300 328 / FCC) e aplique boas práticas de instalação (torque, roteamento de cabo, testes pós‑instalação). Para aplicações que exigem essa robustez, a série antena omnidirecional 8 dBi 2,4 GHz (RP‑SMA macho, cabo 1 m) da ICP DAS é a solução ideal. Confira as especificações e adquira em: https://www.lri.com.br/comunicacao-de-dados/antena-omnidirecional-8-dbi-2-4-ghz-de-1m-cabo-rp-sma-macho.
Interaja conosco: deixe perguntas, compartilhe seu caso de uso industrial nos comentários ou solicite amostra técnica e suporte de link budget para seu projeto. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
