Introdução: Visão geral do Antena Yagi 15 dBi 2.4 GHz – ICP DAS — O que é e por que importa

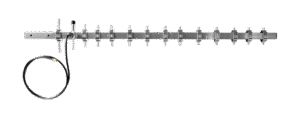

A Antena Yagi 15 dBi 2.4 GHz – ICP DAS é uma antena direcional de alto ganho, projetada para enlaces ponto‑a‑ponto e extensão de cobertura em ambientes industriais. Neste artigo técnico você encontrará especificações elétricas e mecânicas, cenários de aplicação em automação industrial, IIoT e SCADA, além de um guia prático de instalação, testes e integração com equipamentos ICP DAS. A discussão inclui normas relevantes, práticas de mitigação de perdas RF e recomendações de projeto para maximizar disponibilidade de enlace e retorno sobre investimento (ROI).
Uma antena Yagi funciona usando elementos parasitas para formar um diagrama de radiação altamente direcional; por isso é indicada quando se busca alcance e rejeição de interferência lateral. Abordaremos também aspectos de compatibilidade com conectores RP‑SMA, seleção de cabos, VSWR e métricas de link como RSSI e SNR. A leitura é voltada a engenheiros de automação, integradores e compradores técnicos que precisam justificar escolhas técnicas com dados mensuráveis.
No primeiro parágrafo já mencionamos as palavras‑chave principais: Antena Yagi 15 dBi 2.4 GHz, antena direcional industrial, RP‑SMA e antena ICP DAS, para otimização semântica e rápida indexação por buscadores. Este documento busca conciliar a profundidade técnica (E‑A‑T) com aplicabilidade prática, citando normas como IEEE 802.11 (2.4 GHz), EN 300 328 / FCC Part 15 para usos ISM e normas de compatibilidade eletromagnética como IEC 61000‑6‑2.
Definição rápida e elementos constituintes
Uma antena Yagi é composta tipicamente por um dipolo alimentador, um refletor e várias diretoras que afinam o feixe e aumentam o ganho. O comportamento direcional resulta em um lobulo principal estreito e lobos laterais reduzidos, útil para enlaces confiáveis em presença de interferência. Materiais comuns incluem alumínio extrudado para elementos e mastro em aço galvanizado para resistência mecânica.
O conector RP‑SMA macho presente no cabo facilita conexão direta a roteadores, radios e gateways industriais com porta RP‑SMA, mantendo polarização e impedância de 50 Ω. O cabo fornecido (comprimento usual 1 m) deve ser escolhido considerando perda por atenuação — RG‑316 ou LMR‑200/400 são alternativas conforme necessidade de perda. Atenção: trocas ou extensões de cabo podem exigir pigtails e cuidados com perdas e desbalanceamento.
A construção e acabamento impactam durabilidade: tratamento anticorrosivo, parafusos inox e isoladores UV são diferenciais importantes para uso externo. Embora a antena seja passiva (sem componentes ativos sujeitos a falha eletrônica), aspectos mecânicos e de isolamento influenciam vida útil e disponibilidade. Avaliaremos requisitos ambientais (IP, temperatura) e compatibilidade mecânica com rádios ICP DAS a seguir.
Resumo técnico imediato (quando usar)
Use a Antena Yagi 15 dBi 2.4 GHz quando precisar de enlace direcional para distâncias médias a longas em 2.4 GHz, maior rejeição a interferência lateral e ganho que supere antenas omnidirecionais. Cenários típicos incluem enlaces P2P entre subestações, extensão de cobertura para sensores IIoT em planta remota e pontos de coleta em campo aberto. Limitações incluem largura de feixe estreita — requer alinhamento preciso — e menor utilidade em ambientes com múltiplos nós móveis.
Requisitos ambientais básicos: linha de visada preferencial (LOS), instalação em mastro com isolamento mecânico adequado e proteção contra intrusão de água/corrosão. Para ambientes industriais, considerar proteções adicionais contra vibração e conformidade com IEC 60068 (ensaios ambientais) e avaliação de EMC segundo IEC 61000. Se o enlace cruzar áreas regulamentadas, confirmar conformidade com EN 300 328 (Europa) ou FCC Part 15 (EUA) para transmissões em banda ISM.
No dimensionamento de um enlace, calcule perda por caminho (Friis), margem de fades, perdas por cabo e VSWR. Recomendamos dimensionar com margem de fade de pelo menos 20 dB para aplicações críticas SCADA/IIoT. Em termos de confiabilidade, embora MTBF se aplique mais a ativos eletrônicos, documente ciclo de vida e inspeções periódicas para reduzir risco operacional.
Principais aplicações e setores atendidos pelo Antena Yagi 15 dBi 2.4 GHz – Antena Yagi 15 dBi 2.4 GHz
A Antena Yagi 15 dBi 2.4 GHz atende setores que demandam enlaces RF estáveis e direcionalidade: utilidades (energia, água), fábricas, mineração, agronegócio e petróleo & gás. Em utilidades, é usada para comunicação entre subestações, RTUs e concentradores SCADA em topologias ponto‑a‑ponto ou ponto‑multiponto com antenas focais. Em cada caso, considera‑se o impacto de interferência, obstáculos e requisitos de latência para controle em tempo real.
Na automação de fábricas, a antena suporta conectividade de gateways IIoT para sensores de condição e telemetria, reduzindo a necessidade de cabeamento e facilitando retrofit. Em ambientes industriais, recomenda‑se integrar com rádios ICP DAS compatíveis e aplicar políticas de segmento de rede para tráfego SCADA, priorizando disponibilidade e segurança. Nas comunicações críticas, RP‑SMA e cabos com baixa perda ajudam manter SNR adequado para protocolos industriais.
No agronegócio e em operações remotas, a antena permite coletar telemetria de sensores espalhados por grandes áreas e conectar gateways LPWAN ou Wi‑Fi rural. Exemplos práticos incluem monitoramento de estações meteorológicas, sensores de umidade e enlace para câmeras de vigilância em áreas rurais. Para aplicações off‑grid, avalie sistema de energia (PFC não aplicável à antena, mas relevante para fontes que alimentam rádios/gateways) e planeje manutenção preventiva.
Setores industriais e automação (fábricas, usinas)
Em usinas e plantas industriais, a antena facilita enlaces redundantes entre controladores e sistemas supervisórios, reduzindo latência e aumentando a confiabilidade do SCADA. A diretividade de 15 dBi melhora a relação sinal‑ruído ao focar energia no receptor desejado, diminuindo interferência lateral e potencial necessidade de repetidores. Isso é crítico para comunicações que suportam laços de controle e alarmes de segurança.
Ao integrar com CLPs, RTUs e gateways ICP DAS, assegure segmentação de rede e QoS para tráfego sensível. Use testes de enlace (RSSI, SNR, VSWR) para validar níveis mínimos aceitáveis antes da operação contínua. Em plantas com requisitos regulatórios, mantenha documentação de conformidade com normas de segurança funcional e gerenciamento de mudanças.
Para ambientes com ruído eletromagnético, combine a escolha da antena com filtros e boas práticas de aterramento; consulte IEC 61000‑4 para testes de imunidade e planeje roteamento de cabos para minimizar acoplamentos. Em aplicações críticas, o custo de down‑time muitas vezes justifica o investimento em antenas de maior ganho e montagem profissional.
Telecomunicações, backhaul e links ponto-a-ponto
A Antena Yagi 15 dBi é adequada para enlaces backhaul entre torres ou pontos elevados onde a largura de feixe estreita otimiza o uso espectral. Em enlaces P2P, espera‑se ganho suficiente para superar perdas de percurso e manter throughput consistente, especialmente quando se usa radios 2.4 GHz compatíveis com IEEE 802.11. Para links de longa distância, combine a Yagi com rádios de baixa latência e modulações robustas.
Para implantação de backhaul, realizar cálculo de orçamento de enlace (link budget) incluindo ganho de antena, potência de transmissão, perdas de cabo e margin de fades. Em ambientes regulados, valide licenças e limites de ERP definidos por autoridades locais; a diretividade pode ajudar a manter ERP dentro de limites. A diretividade também reduz a interferência em redes urbanas densas, melhorando capacidade agregada.
Em soluções de redundância, usar pares de Yagi alinhadas com diversidade espacial e monitoração contínua permite detecção antecipada de degradação do enlace. Logs de performance e manutenção preventiva contribuem para maior MTTR reduzido, porém lembre que o conceito de MTBF se aplica especialmente a equipamentos ativos; para antenas, monitorar integridade mecânica e conectividade RF é a prática-chave.
Agronegócio, petróleo & gás e monitoramento remoto
No agronegócio, a Yagi facilita a agregação de dados de sensores dispersos em áreas extensas, permitindo comunicações com gateways sem necessidade de infraestrutura cabeada. Em cenários de colheita ou irrigação automatizada, enlaces estáveis reduzem latência na tomada de decisões e melhoram a eficiência operacional. A robustez mecânica é essencial para resistir a vento, poeira e exposição UV.
Em petróleo & gás, a Yagi é usada para monitoramento de poços, estações de bombeio e integridade de oleodutos, frequentemente em condições remotas e agressivas. Material anticorrosivo e fixação certificada minimizam risco de falhas mecânicas. Combine a antena com criptografia de enlace e segmentação de rede para proteger dados sensíveis de operação.
Para monitoramento ambiental e estações meteorológicas, a diretividade melhora a recepção de nós distantes e reduz interferência de fontes locais. Em todos esses setores, planejar inspeções periódicas e documentar operação conforme normas de segurança e compliance é obrigatório para manter contratos e seguros.
Especificações técnicas detalhadas da Antena Yagi 15 dBi 2.4 GHz – Antena Yagi 15 dBi 2.4 GHz
A seguir apresentamos uma tabela consolidada com os principais parâmetros elétricos e mecânicos da antena, incluindo tolerâncias típicas. Estes valores servem para cálculo do orçamento de enlace e verificação de compatibilidade com rádios e gateways industriais.
Tabela de especificações (ganho, frequência, VSWR, polarização, cabo/conector, dimensões)
| Parâmetro | Valor típico |
|---|---|
| Faixa de frequência | 2.4 GHz (2400–2483.5 MHz) |
| Ganho | 15 dBi (±0.5 dB) |
| VSWR | ≤ 1.8:1 (em banda) |
| Polarização | Linear (horizontal ou vertical, conforme montagem) |
| Impedância | 50 Ω |
| Conector | Cabo com plug RP‑SMA macho (1 m incluso) |
| Cabo padrão | RG‑316 ou equivalente (1 m) |
| Largura de feixe (HPBW) | ≈ 30°–40° |
| Comprimento físico | ≈ 1,0 m |
| Peso | ~1.5–2.5 kg (varia por modelo) |
| Temperatura de operação | −40 °C a +70 °C |
| Proteção mecânica | Alumínio/aco galvanizado, tratamento anticorrosivo |
| Grau de proteção | Recomendado IP65 quando instalado com vedação adequada |
Compatibilidade elétrica e mecânica; certificações e ambiente (IP, temperatura)
A antena é passiva e não requer certificação elétrica como dispositivos alimentados (ex.: IEC/EN 62368‑1), mas deve ser instalada conforme normas de segurança local. Para operação em instalações médicas ou sensíveis, avaliar interferência com equipamentos e seguir normas aplicáveis (ex.: IEC 60601‑1 para ambientes hospitalares quando houver equipamentos médicos nas proximidades). Para EMC, considerar conformidade dos emissores com EN 301 489 e ensaios baseados em IEC 61000.
Mecânica: materiais e tratamentos indicam resistência a corrosão e exposição solar (UV); recomenda‑se inspeção anual em ambientes agressivos. A vedação no ponto de entrada do cabo e o uso de F‑CONNECTORS apropriados (ou adaptadores RP‑SMA) são críticos para manter IP e evitar infiltração. Para instalações em mastro, seguir normas de ancoragem e cálculo estrutural para cargas de vento (normas locais de construção).
Para integração com rádios ICP DAS, confirme impedância 50 Ω e polarização; use pigtails ou adaptadores RF quando necessário para evitar desconexões mecânicas. Em ambientes industriais, proteções contra descargas atmosféricas (SPDs) e aterramento adequado do mastro são recomendados.
Importância, benefícios e diferenciais do Antena Yagi 15 dBi 2.4 GHz – Antena Yagi 15 dBi 2.4 GHz
O principal benefício técnico é o ganho de 15 dBi, que traduz diretamente em maior alcance e melhor margem de enlace via aumento do SNR. A diretividade reduz interferência lateral, essencial em ambientes com múltiplos emissores 2.4 GHz. Em termos práticos, isso significa menos repetidores, menor latência e maior disponibilidade do enlace.
Diferenciais de projeto ICP DAS incluem controle de qualidade, documentação técnica para integração com equipamentos ICP DAS e suporte técnico local para especificação de enlaces. A robustez mecânica e o suporte à configuração física reduzem custos operacionais e tempo de instalação, traduzindo‑se em melhor ROI. A ICP DAS costuma fornecer notas de aplicação e guias de instalação para uso em SCADA/IIoT.
Do ponto de vista do custo total, a maior confiabilidade do enlace reduz necessidade de intervenções emergenciais, gerando economia em OPEX. Em projetos em larga escala, padronizar uma antena direcional evita retrabalhos e facilita logística de manutenção. Para aplicações que exigem essa robustez, a série Antena Yagi 15 dBi 2.4 GHz – ICP DAS é a solução ideal. Confira as especificações completas e solicite suporte em: https://www.lri.com.br/comunicacao-de-dados/antena-yagi-15dbi-2-4ghz-de-1m-cabo-com-plug-macho-rp-sma
Benefícios de desempenho: ganho, diretividade e alcance ampliado
O ganho elevado aumenta a sensibilidade efetiva do sistema e permite usar modulações mais eficientes em enlaces longos, o que melhora taxa de transferência. A diretividade estreita reduz ruído e interferência, aumentando a estabilidade temporal do enlace, especialmente importante para dados de telemetria periódica. Em termos de latência, enlaces mais estáveis reduzem retransmissões e jitter, beneficiando aplicações de controle.
Diferenciais ICP DAS: qualidade, integração e suporte técnico
ICP DAS oferece compatibilidade documentada com seus rádios e gateways, manuais técnicos e suporte de engenharia para ajuste fino de enlaces. Isso reduz risco de incompatibilidades e acelera comissionamento. Além disso, garantia e suporte local facilitam ciclos de manutenção e substituição.
Impacto no ROI e custos operacionais
Uma antena direcional adequada reduz a necessidade de repetidores, cabos longos e mão de obra de manutenção recorrente. A economia em infraestrutura e tempo de implantação melhora payback do projeto, especialmente em projetos de larga escala. Documente métricas (uptime, throughput, custos) antes e depois da implantação para quantificar ROI.
Guia prático: Como instalar e usar a Antena Yagi 15 dBi 2.4 GHz – Antena Yagi 15 dBi 2.4 GHz — passo a passo
A instalação deve começar por levantamento de sites (survey) e cálculo de orçamento de enlace (Friis), considerando perdas de cabo, VSWR e margem de fades. Prepare ferramentas (chave inglesa, nível, medidor de campo ou analisador de espectro) e peça permissões para trabalho em altura se necessário. Segurança elétrica e mecânica durante montagem é mandatória.
Ao montar, alinhe o lóbulo principal com precisão usando bússola/ GPS e procedimentos de ajuste fino medindo RSSI no rádio receptor. Use torque adequado em fixadores e aplique selante nos encaixes do cabo para manter IP. Para cabos longos, escolha LMR‑400 ou similares para reduzir atenuação; sempre medir VSWR após terminar a conexão.
Conecte o cabo RP‑SMA com cuidado; evite torções no conector que possam danificar o pino interno. Utilize pigtails se necessário e minimize adaptadores (cada adaptador adiciona perda). Teste VSWR, RSSI e SNR; se VSWR subir, revise terminação e integridade do cabo.
Pré-requisitos e checklist de instalação (ferramentas, segurança, permissões)
- Ferramentas: chave dinamométrica, nível, alicate, multímetro, analisador de espectro.
- EPI: cinto de segurança, luvas isolantes, proteção ocular.
- Permissões: autorização para trabalho em altura, autorização de RF se aplicável.
Verifique documentação do rádio e terreno antes de iniciar, e confirme que recursos de manutenção estão disponíveis após energização.
Instalação física passo a passo (posicionamento, alinhamento, montagem do mastro)
- Determine local e altura do mastro garantindo LOS.
- Monte a antena no mastro, fixe refletor/diretores conforme manual e aplique torque.
- Alinhe com receptor usando leitura de RSSI e ajuste fino.
Confirme fixação e aplique selante nos pontos de entrada do cabo.
Conexão elétrica e RF: cabo, conector RP‑SMA e cuidados com atenuação
Use cabo com baixa perda e mantenha curvas com raio adequado para evitar micro‑dobras. Minimizar adaptadores e conectores aumenta performance. Se usar longos trechos, dimensione ganho da antena e potência do rádio para compensar perdas de cabo.
Testes, verificação de enlace e calibração (SNR, RSSI, VSWR)
Mede‑se VSWR com analisador; valores >2:1 indicam problema. Meça RSSI e SNR no receptor; valores de SNR acima de 20 dB costumam indicar enlace robusto para throughput considerável. Registre testes iniciais para ter baseline.
Manutenção preventiva e checklist pós-instalação
Inspecione anualmente para corrosão, folgas mecânicas e integridade do cabo. Verifique leituras de RSSI ao longo do tempo para detectar degradação. Manutenção preventiva reduz risco de falhas inesperadas e custos altos de reparo.
Integração com sistemas SCADA e arquiteturas IIoT
Integre a antena com gateways ICP DAS e segmentos de rede dedicados para tráfego SCADA/IIoT, aplicando VLANs e QoS. Em topologias com enlaces sem fio, garanta redundância e monitoramento para detecção automática de falhas. Use protocolos industriais seguros e certificados quando possível.
Compatibilidade com gateways, modems e rádios ICP DAS
A antena é compatível com rádios ICP DAS dotados de conector RP‑SMA e impedância 50 Ω. Verifique documentação dos modelos ICP DAS para procedimentos de conexão e parâmetros de RF recomendados. Em alguns casos, poderá ser necessário adaptador ou pigtail para encaixe perfeito.
Para exemplos práticos de integração e configuração de rádios/gateways, consulte artigos técnicos do blog da LRI sobre antenas e IIoT: https://blog.lri.com.br/antenas-e-rf e https://blog.lri.com.br/iiot-scada
Exemplo de arquitetura SCADA com enlace wireless usando a Antena Yagi 15 dBi 2.4 GHz – Antena Yagi 15 dBi 2.4 GHz
Descrição lógica: sensores → nós RTU → gateway local com rádio 2.4 GHz + Antena Yagi → enlace P2P → gateway concentrador em subestação → servidor SCADA/IIoT com histórico e HMI. Use criptografia de link e VPNs entre gateways para proteger dados. Implemente redundância de caminho físico quando necessário.
Boas práticas de segurança de rede e gestão de dispositivos remotos
Aplicar autenticação forte, certificados e segmentação de rede para dispositivos IIoT. Atualize firmware de radios/gateways e mantenha inventário com CMDB. Planeje monitoramento contínuo e resposta a incidentes para enlaces críticos.
Exemplos práticos de uso da Antena Yagi 15 dBi 2.4 GHz – Antena Yagi 15 dBi 2.4 GHz (casos e estudos)
Apresentamos três casos (hipotéticos realistas) que ilustram uso, métricas alcançadas e lições aprendidas. Estes exemplos ajudam a dimensionar expectativas e preparar documentação de projeto.
Caso 1 — Link ponto-a-ponto entre estações industriais
Meta: enlace de 5 km entre planta e subestação. Configuração: duas Antenas Yagi 15 dBi alinhadas com rádios 2.4 GHz. Métricas: RSSI médio −60 dBm, SNR > 25 dB, throughput estável para telemetria e CCTV. Lições: alinhamento preciso e redução de perdas por cabo foram críticos.
Caso 2 — Extensão de cobertura para sensores IIoT em fazenda/ planta remota
Meta: coletar dados de 40 sensores espalhados por 2 km². Solução: gateway central com Antena Yagi e nós com antenas de menor ganho. Resultado: coleta confiável, redução de visitas de campo e economia operacional. Lições: planejamento de topologia e margem de fades adequada.
Caso 3 — Rede mesh direcional para monitoração ambiental/meteorológica
Meta: rede resiliente de nós meteorológicos. Arquitetura: nós com antenas setoriais e enlaces ponto‑a‑ponto com Yagi para backhaul. Benefício: sincronização estável e baixa perda de pacotes. Lições: combinação de antenas direcional e setorial conforme função do nó.
Comparação técnica com produtos similares da ICP DAS e alternativas do mercado
Apresentamos tabela comparativa que auxilia decisão entre modelos ICP DAS e alternativas, considerando ganho, tamanho e uso recomendado.
Tabela comparativa: Yagi 15 dBi vs outras antenas ICP DAS (ganho, LS, tamanho, conector)
| Modelo | Ganho | Tipo | Comprimento | Conector |
|---|---|---|---|---|
| Yagi 15 dBi (ICP DAS) | 15 dBi | Direcional | 1,0 m | RP‑SMA |
| Setorial 8 dBi (ICP DAS) | 8 dBi | Setorial | 0,5 m | N‑female/adaptador |
| Omnidirecional 2 dBi (ICP DAS) | 2 dBi | Omnidirecional | 0,2 m | RP‑SMA |
Critérios de seleção: quando preferir menor ganho ou antena omnidirecional
Prefira omnidirecional em áreas com múltiplos nós móveis e curta distância. Use menor ganho quando cobertura lateral for mais importante que alcance. Use Yagi quando enlace LOS e direção fixa são garantidos.
Erros comuns na seleção e instalação e como evitá‑los (ferramentas, alinhamento, cabos)
Erros: subestimar perdas de cabo, alinhar sem medidor de campo, não proteger conexões contra água. Mitigações: usar analisador, escolher cabo adequado e aplicar selante.
Diagnóstico rápido: sintomas, causas prováveis e correções
Sintoma: perda intermitente do link → Causa provável: conector oxidado ou cabo danificado → Correção: substituir pigtail e medir VSWR. Sintoma: baixa taxa → Causa: SNR insuficiente → Correção: realinhar ou aumentar ganho.
Conclusão e chamada para ação — Solicite cotação e entre em contato
Resumo executivo: a Antena Yagi 15 dBi 2.4 GHz – ICP DAS oferece ganho e diretividade adequados para enlaces industriais, IIoT e SCADA, reduzindo necessidade de repetidores e melhorando SNR. A solução é indicada quando há LOS e necessidade de enlace confiável em ambientes com interferência. Documente testes e mantenha rotina preventiva para maximizar disponibilidade.
Como solicitar: para cotação, suporte técnico ou demonstração, prepare dados do projeto (distância LOS, altura dos pontos, modelos de rádio/gateway e requisitos de throughput) e entre em contato com a equipe LRI/ICP através do formulário do site ou telefone. Para aplicações que exigem essa robustez, a série Antena Yagi 15 dBi 2.4 GHz – ICP DAS é a solução ideal. Confira as especificações e solicite orçamento: https://www.lri.com.br/comunicacao-de-dados/antena-yagi-15dbi-2-4ghz-de-1m-cabo-com-plug-macho-rp-sma. Veja também opções de antenas e acessórios no portal de produtos: https://www.lri.com.br/produtos/antena-direcional-yagi
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Incentivo: deixe suas dúvidas e comentários abaixo — qual distância e tipo de rádio você planeja usar? Interaja para que possamos ajudar a dimensionar seu enlace.
