Aquisição de Dados InduSoft WinPac 8 Slot WinCE 7.0 300 Tags

Introdução

WinPAC 8-slot InduSoft WinCE 7.0 é uma solução de controlador programável/edge controller da ICP DAS voltada para aquisição de dados, supervisão local com InduSoft e comunicação com arquiteturas IIoT. Neste artigo técnico você encontrará definição, arquitetura, especificações, aplicações industriais e um guia prático de instalação e integração — tudo com foco em engenharia de automação, integradores e profissionais de TI industrial. A palavra-chave principal (WinPAC 8-slot InduSoft WinCE 7.0) e termos secundários como ICP DAS WinPAC, aquisicao de dados, IIoT edge e telemetria são usados desde este parágrafo para otimizar a relevância semântica.

Apresentaremos também normas e conceitos técnicos importantes (por exemplo, MTBF, PFC, IEC/EN 62368-1, EN 61000-6-2/6-4) que norteiam projetos robustos de controle e automação. O objetivo é que ao término deste conteúdo o leitor saiba quando especificar um WinPAC 8-slot, como configurá‑lo com InduSoft (até 300 tags), integrá‑lo a SCADA/OPC/MQTT e executar um comissionamento seguro e previsível.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/. Para aprofundar em temas correlatos consulte também os artigos do blog LRI sobre InduSoft e IIoT: https://blog.lri.com.br/indusoft-winstudio e https://blog.lri.com.br/iiot-edge. Para aplicações que exigem essa robustez, a série WinPAC 8-slot da ICP Das é a solução ideal. Confira as especificações em https://www.lri.com.br/aquisicao-de-dados/indusoft-winpac-de-8-slot-com-300-tags-wince-7-0.

O que é o WinPAC 8-slot InduSoft WinCE 7.0?

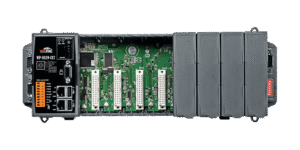

O WinPAC 8-slot é um controlador modular da ICP DAS que combina CPU embarcada com slots para módulos I/O intercambiáveis, execução de runtime InduSoft sobre Windows CE 7.0 e suporte a até 300 tags nativamente para supervisão local. Arquitetonicamente, a solução inclui: CPU/board principal com WinCE, backplane de 8 slots, módulos digitais/analógicos, portas seriais/Ethernet e armazenamento não volátil para projetos InduSoft.

Tecnicamente, o equipamento atua como um PLC híbrido / PAC com recursos de HMI local via InduSoft, comunicação Multi-protocolo (Modbus RTU/TCP, OPC, MQTT) e capacidades de edge para pré-processamento de dados. Os módulos são hot‑swappable dependendo do modelo e o controle de I/O é determinado por mapeamento direto de tags no projeto InduSoft/WinPAC.

A modularidade permite escalabilidade e manutenção simplificada: substituição de módulos no campo, expansão de I/O sem reprogramar a CPU e separação lógica entre aquisições críticas de processo e funções de supervisão. Isto torna o WinPAC 8-slot indicado para aplicações distribuídas onde disponibilidade e flexibilidade são requisitos-chave.

Posicionamento e público-alvo do WinPAC 8-slot

O produto é destinado a equipes de engenharia de controle, integradores de sistemas, OEMs e departamentos de manutenção em utilities, manufatura, energia e infraestrutura crítica. Para projetos que exigem coleta local de dados, lógica de controle e HMI embutida em um mesmo equipamento, o WinPAC 8-slot reduz a complexidade arquitetural.

Integradores que trabalham com SCADA e IIoT o escolherão pela compatibilidade nativa com InduSoft (facilitando telas e rotinas), suporte a protocolos industriais e capacidade de atuar como gateway/edge entre dispositivos de campo e plataformas na nuvem. Compradores técnicos que priorizam MTBF elevado, conformidade eletromagnética e normativas de segurança industrial também encontrarão argumentos técnicos sólidos.

O produto compete na camada de controladores de borda (edge controllers) oferecendo melhor integração que um PLC clássico quando se exige HMI local e conectividade para IoT. Projetos de retrofit e expansão de I/O em instalações existentes se beneficiam pela abordagem modular e pelo tempo de implantação reduzido.

Principais aplicações e setores atendidos (WinPAC 8-slot, aquisicao de dados, IIoT edge)

O WinPAC 8-slot é amplamente aplicável em linhas de produção (batch e contínuos), estações de tratamento de água, subestações de média tensão, automação predial e aplicações de transporte. Em manufatura, ele funciona como controlador de linha com supervisão local, integração de sensores e comunicação com MES/ERP.

Em utilities (água e saneamento), o uso típico é em telemetria de estações de bombeamento e controle remoto de válvulas, com coleta de alarmes e medição de medidores de energia. A disponibilidade de interfaces seriais e Ethernet facilita a integração com medidores e RTUs já instalados.

Na infraestrutura crítica e transporte, o equipamento suporta monitoramento de condicionamento (vibração, temperatura), controle de iluminação/ventilação e integra-se a arquiteturas SCADA. A robustez EMC (EN 61000) e possibilidade de alimentação com correção de fator (PFC) quando aplicável aumentam a confiabilidade em ambientes agressivos.

Aplicações na automação industrial

Em linhas de produção o WinPAC 8-slot coordena I/O de alta velocidade, lógica sequencial e telas InduSoft para operadores, garantindo rastreabilidade de lotes. Suporta integração com variadores, PLCs secundários e sensores via Modbus/RS-485 e Ethernet.

O recurso de até 300 tags é útil para projetos de médio porte onde um painel HMI local precisa de muitos pontos de processo sem exigir um servidor SCADA completo. A CPU com WinCE reduz a latência entre I/O local e visualização HMI.

Além disso, o dispositivo facilita implementações de controle distribuído onde cada estação é autônoma e reporta resumidamente à camada supervisória, reduzindo carga de rede e aumentando resiliência frente a falhas de comunicação.

Aplicações em utilidades (água, esgoto, energia)

No tratamento de água, o WinPAC 8-slot realiza leitura de sensores de nível, turbidez, cloro e bombas, acionando lógicas de controle e enviando telemetria via Modbus TCP/RTU para o centro de operações. Alarmes críticos são tratados localmente para garantir respostas imediatas.

Para subestações e medição de energia, o equipamento integra medições de energia, monitora alarmes de proteção e reporta eventos para SCADA. A conformidade com normas de compatibilidade eletromagnética e isolação galvânica em módulos evita ruídos em alimentações industriais.

Em sistemas de distribuição, a capacidade de atuar como gateway MQTT/OPC permite publicação para plataformas de analytics na nuvem, viabilizando manutenções planejadas e análises de consumo energético (MDM).

Aplicações em infraestrutura, transporte e edifícios inteligentes

Em edifícios e transportes o WinPAC gerencia automação predial (BMS), controle de HVAC, painéis de acesso e iluminação, com roteiros de alarmes logados em InduSoft para operadores prediais. A modularidade facilita implementações por andar ou setor.

Sistemas de transporte (estações, túneis) se beneficiam da resistência a interferência e mecanismos de redundância de comunicação, permitindo integração com redes de fibra, Ethernet industrial e protocolos seriais para legacy equipment.

A capacidade de operar como edge gateway com filtragem e compressão de dados reduz custos de comunicação para soluções em nuvem e assegura que apenas dados relevantes sejam transmitidos, o que é essencial em projetos IIoT com restrições de largura de banda.

Especificações técnicas detalhadas do WinPAC 8-slot

A seguir um resumo das principais especificações e uma tabela técnica organizada para consulta rápida. As especificações podem variar conforme o modelo e firmware; consulte a ficha técnica oficial antes da compra.

Resumo das especificações principais:

• CPU: Processador embarcado compatível com WinCE 7.0.
• Memória/Armazenamento: RAM e memória flash para runtime InduSoft e projetos (consultar modelo).
• Slots: Backplane de 8 slots para módulos digitais/analógicos.
• Tags: Suporte a até 300 tags nativos para InduSoft/WinPAC.
• Comunicação: Ethernet, RS-232/485, Modbus, OPC, MQTT.
• Alimentação: 24 Vdc típica; PFC quando aplicável; proteção contra surtos.

Tabela técnica sugerida — hardware, software e comunicações

Requisitos de sistema, compatibilidade e certificações

O WinPAC opera com projetos desenvolvidos no InduSoft Web Studio/InduSoft Runtime, e é compatível com versões que suportem WinCE 7.0. Recomenda-se verificar a versão de InduSoft e firmware na página do produto antes de migrar projetos, pois incompatibilidades podem ocorrer entre builds.

Quanto a certificações, os controladores ICP DAS normalmente seguem normas de segurança e EMC como IEC/EN 62368-1, EN 61000-6-2/6-4 (imunidade e emissões) e práticas de design que consideram MTBF para previsão de disponibilidade. Para aplicações médicas ou altamente reguladas, confirme requisitos como IEC 60601-1 que são específicos de equipamento médico.

Dependências de firmware e drivers (por exemplo, para OPC ou drivers Modbus específicos) devem ser checadas; atualizações de firmware frequentemente corrigem bugs e ampliam protocolos suportados. Faça planejamento de compatibilidade antes de atualizar.

Importância, benefícios e diferenciais do WinPAC 8-slot

Escolher o WinPAC 8-slot traz benefícios operacionais e redução de custo total de propriedade: consolida funções de PLC, HMI e gateway em um único equipamento, reduzindo painéis e cabeamento. A modularidade diminui o tempo de reparo e facilita upgrades.

Operacionalmente, espera-se maior disponibilidade (MTBF superior a alternativas não-industriais) e menor esforço de engenharia para integração com InduSoft, pois telas e lógica são desenvolvidas no mesmo ambiente. Economicamente, há ganho por reduzir a necessidade de múltiplos devices e simplificar o ciclo de vida do projeto.

Diferenciais técnicos incluem integração plug-and-play com módulos ICP DAS, suporte nativo a InduSoft, e capacidades de edge para filtrar e pré-processar dados antes de envio à nuvem, reduzindo latência e custos de comunicação.

Benefícios operacionais e de custo

A consolidação reduz o número de equipamentos, espaço em painel e pontos de falha. Isto impacta diretamente o OPEX (manutenção) e CAPEX (equipamento e instalação). Projetos com monitoramento energético e otimização de processos tiram proveito da coleta local e do envio seletivo de KPIs.

Além disso, atualizações remotas e suporte ao backup de configuração (firmware/projeto) agilizam recuperação após falhas. Redução de tempo de comissionamento é obtida via templates InduSoft e bibliotecas de módulos ICP DAS.

A longo prazo, a padronização em WinPAC reduz a curva de aprendizagem de equipes de manutenção e integradores, gerando maior eficiência na replicação de soluções em múltiplas plantas.

Diferenciais técnicos frente à concorrência

Frente a PLCs tradicionais, o WinPAC oferece HMI nativo e maior capacidade de computação local para analytics preliminar. Comparado a gateways puros, oferece controle lógico local, essencial para respostas determinísticas.

A compatibilidade com múltiplos protocolos (Modbus, OPC, MQTT) e a modularidade de I/O permitem soluções tailor-made, o que não é comum em dispositivos fechados de fornecedores concorrentes. ICP DAS também fornece um ecossistema de módulos que facilitam retrofit.

O suporte técnico e documentação da ICP DAS, junto com certificações EMC e práticas de design, garantem conformidade para ambientes industriais severos e projetos com requisitos de segurança funcional.

Guia prático: como instalar, configurar e operar o WinPAC 8-slot

A instalação bem-sucedida começa com verificação de requisitos elétricos, espaço e firmware. Certifique-se de ter alimentação estável (24 Vdc), aterramento correto e proteções contra surtos. Confirme a versão de InduSoft suportada e faça backup de projetos antigos.

Durante a montagem, observe orientação de ventilação, torque de fixação e sequência de instalação dos módulos no backplane. Utilize conectores e cabos blindados para sinais analógicos e mantenha segregação entre alimentação e sinais sensíveis.

Na configuração do InduSoft/WinPAC, mapeie tags de forma lógica (por função/seção), use agrupamento para otimizar consumo de memória e testes de performance. Depois do upload do projeto, execute rotinas de validação de I/O e testes de comunicação com sistemas SCADA.

Preparação e verificação pré-instalação

Checklist resumo:

• Verificar alimentação 24 Vdc e proteção PTC/TVS.
• Conferir ambiente operacional (temperatura, umidade).
• Validar versão de firmware e InduSoft compatível.
• Planejar endereçamento de rede e políticas de segurança (VLAN, ACLs).

Faça uma análise de riscos (HIRA) e verifique requisitos normativos aplicáveis ao projeto. Planeje tempo de downtime para troca e backups completos do projeto e configuração.

Instalação física e montagem dos 8 slots

Monte o chassi em painel DIN ou rack conforme especificação; mantenha distância mínima para ventilação. Insira módulos com alinhamento correto e observe marcações de slot. Use etiquetas em terminais e mantenha documentação de cabeamento.

Evite instalar próximos a fontes fortes de ruído elétrico; se necessário utilize filtros EMC e cabos blindados. Garanta que o aterramento do painel siga as práticas da IEC/EN 62368-1.

Registre serial e versão do dispositivo em inventário CMMS para rastreabilidade de manutenção.

Configuração do InduSoft/WinPAC e gerenciamento de 300 tags

Ao criar projeto no InduSoft:

• Planeje estrutura de tags por área lógica e use arrays quando possível.
• Teste performance com simuladores antes de deploy.
• Habilite compressão de logs e políticas de retenção.

Use o recurso de tags locais para I/O rápido e tags remotas (OPC/MQTT) para publicação. Documente mapeamentos e mantenha versões controladas.

Teste, validação e comissionamento

Execute testes de I/O, simulações de alarmes e testes de carga de rede. Valide tempos de resposta e jitter para loops críticos. Registre resultados e aprovações em FAT/SAT.

Implemente planos de rollback caso a atualização de firmware ocorra durante comissionamento. Verifique logs de erros e integração SCADA.

Boas práticas de operação e manutenção preventiva

Rotinas recomendadas:

• Backups semanais do projeto InduSoft.
• Auditorias de firmware trimestrais.
• Monitoramento de saúde (CPU, memória, erros de I/O).
• Planejamento de substituição de módulos com base em MTBF.

Treine equipe de operação em procedimentos de restauração e segurança de rede.

Integração com sistemas SCADA e arquiteturas IIoT (aquisicao de dados, IIoT edge)

A integração com SCADA é feita via Modbus TCP/RTU, OPC (DA/UA) e publicação MQTT para plataformas na nuvem. Configurações de cada protocolo devem considerar autenticação, criptografia (TLS) e limites de throughput.

Estruture a arquitetura IIoT com o WinPAC como edge: pré-processamento local, aplicação de filtros e publicação de KPIs. Use gateways quando precisar traduzir protocolos legacy para padrões modernos como OPC UA ou MQTT.

Implemente políticas de segurança: segmentação de rede, VPNs para acesso remoto, certificados para MQTT/OPC UA e roles para usuários InduSoft. Estas medidas minimizam riscos e cumprem exigências de conformidade.

Protocolos suportados: Modbus, OPC, MQTT e outros

• Modbus RTU/TCP: ideal para integração com RTUs e medidores.
• OPC: use OPC DA para sistemas legados e OPC UA para segurança e models de informação.
• MQTT: otimizado para comunicação assíncrona com plataformas cloud e baixa largura de banda.

Configure keep-alives, QoS e retenção para MQTT e ajuste polling para Modbus a fim de evitar sobrecarga do barramento.

Estratégias de integração IIoT: edge, gateway e nuvem

Recomenda-se:

• Filtrar dados no edge (WinPAC) para reduzir tráfego.
• Usar gateways dedicados apenas quando existir tradução complexa.
• Enviar agregados (min/max/avg) para nuvem ao invés de todos os samples.

Implemente estratégias de fallback para operação offline com buffer circular em caso de perda de conectividade.

Segurança de rede e melhores práticas OPC/MQTT

Adote TLS para MQTT e OPC UA, políticas de renovação de certificados e autenticação mútua. Segmente redes industriais e aplique monitoring IDS/IPS para tráfego anômalo. Mantenha firmware atualizado para mitigar vulnerabilidades conhecidas.

Exemplos práticos de uso do WinPAC 8-slot

Caso 1 — Estação de tratamento de água: o WinPAC coleta sinais analógicos de sensores, controla bombas via relés e envia telemetria via MQTT para central. Alarmes críticos são tratados localmente com telas InduSoft e logs históricos são sincronizados com SCADA.

Caso 2 — Linha de produção: um WinPAC por célula de produção coordena I/O de sensores e atuadores, gerencia receitas e rastreabilidade, utilizando 300 tags para variáveis de processo e status de equipamento.

Caso 3 — Subestação: o WinPAC integra medidores, monitora alarmes de proteção e publica eventos via OPC UA para o SCADA, permitindo dashboards de energia e políticas de demanda.

Comparações, erros comuns e detalhes técnicos com produtos similares da ICP DAS

Comparativo técnico: o WinPAC 8-slot se destaca pela HMI InduSoft integrada e modularidade de I/O; modelos alternativos da ICP DAS podem oferecer redundância de CPU ou maior contagem de tags para cenários maiores. Avalie CPU, RAM, número de slots e suporte a protocolos ao comparar.

Erros comuns: mapeamento indevido de tags, falta de segregação de sinais analógicos e digitais, alimentação sem proteção e incompatibilidade de versões InduSoft/firmware. Evite atualizações de firmware em produção sem testes prévios.

Limitações: atenção a memória disponível quando usar muitos scripts/ gráficos complexos no InduSoft; realize testes de stress. Para alta disponibilidade, considere arquiteturas com redundância externa ou modelos ICP DAS com failover.

Conclusão

O WinPAC 8-slot InduSoft WinCE 7.0 da ICP DAS é uma solução robusta e modular para projetos de automação que exigem aquisição de dados, HMI integrada e atuação como edge gateway em arquiteturas IIoT. Sua combinação de módulos intercambiáveis, suporte a múltiplos protocolos e capacidade de até 300 tags o torna ideal para utilities, manufatura, energia e infraestrutura crítica. Para aplicações que exigem essa robustez, a série WinPAC 8-slot da ICP Das é a solução ideal. Confira as especificações em https://www.lri.com.br/aquisicao-de-dados/indusoft-winpac-de-8-slot-com-300-tags-wince-7-0 e explore outros conteúdos técnicos em https://blog.lri.com.br/.

Próximos passos recomendados: executar uma POC com um chassi 8-slot minimal, validar integração Modbus/OPC/MQTT com sua plataforma e medir latências de I/O. Entre em contato com nossos especialistas para solicitar cotação, discutir requisitos de customização e obter suporte técnico para o seu projeto.

Incentivo os leitores a interagir: deixe perguntas nos comentários sobre casos de uso específicos, compartilhe experiências de integração com InduSoft ou solicite exemplos de scripts/temas para otimização de tags. Nosso time de suporte da ICP DAS e da LRI está à disposição para orientar.
