Introdução

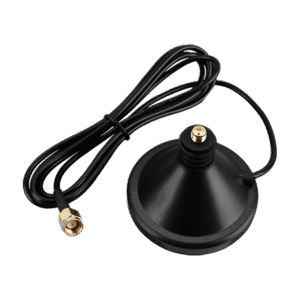

A base magnética antena com cabo 1,5 m e plug SMA macho da ICP DAS é uma solução compacta e robusta para conectar modems, roteadores e gateways industriais a redes celulares e LPWAN. Este componente é indicado quando se busca uma instalação rápida, mobilidade e compatibilidade com equipamentos que possuem conector SMA macho, garantindo boa performance em enlaces 2G/3G/4G e tecnologias LPWAN. Em ambientes industriais e de utilities, a escolha correta da antena impacta diretamente a SNR, a taxa de retransmissão e a disponibilidade do enlace.
A antena magnética, por sua natureza omnidirecional, facilita a cobertura em aplicações móveis ou em painéis metálicos onde a fixação permanente não é viável. Ao projetar uma solução de telemetria ou um gateway IIoT, considerar parâmetros como ganho, VSWR, impedância e faixa de frequência é essencial para compatibilizar a antena com a radiofrequência do sistema. Termos relevantes como antena magnética, SMA macho, antena 4G e antena omnidirecional devem constar na especificação técnica do projeto desde o início.
Para decisões de compra e projeto, sempre verifique a folha técnica (datasheet) do fabricante e as certificações aplicáveis (CE, RoHS, conformidade com normas ETSI/ANATEL quando aplicável). Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Principais aplicações e setores atendidos pela antena magnética ICP DAS
A antena magnética de 1,5 m é amplamente usada em telemetria remota, RTUs, gateways IIoT e roteadores industriais que exigem instalação sem perfuração. Em telemetria de utilitários (água, energia), ela acelera a implantação de pontos de medição e reduz intervenção em painéis selados. Para aplicações móveis, como veículos de frota ou equipamentos temporários, sua base magnética permite reposicionar a antena para otimização do enlace.
Em comunicações celulares (3G/4G/LTE) e LPWAN (LoRaWAN, NB-IoT, LTE-M), a antena oferece uma solução de baixa complexidade para obtenção de sinal em locais com cobertura variável. Além disso, integra-se facilmente a gateways industriais que fazem o backhaul de dados SCADA para nuvens e plataformas IIoT. A compatibilidade com conector SMA macho é um padrão de mercado que facilita a substituição e manutenção.
Setores como utilities, transporte, manufatura e cidades inteligentes se beneficiam do tempo reduzido de instalação e do custo-benefício. A antena é uma peça-chave em soluções de redundância de enlace, quando combinada com múltiplas antenas ou com diversity inputs em modems e roteadores.
Setores industriais e comerciais relevantes
No setor de energia, a antena é usada em RTUs de subestações, monitoramento de transformadores e comunicações de proteção em média tensão. Em saneamento, viabiliza o monitoramento remoto de bombas, reservatórios e vazões, reduzindo visitas de campo e tempo de resposta. Na automação predial, serve para concentradores de sensores que enviam dados para plataformas de gestão.
Em transporte e logística, sua mobilidade é útil em veículos, trailers e unidades móveis de telemetria, onde a base magnética permite reposicionar conforme necessidade. Em cidades inteligentes, antenas magnéticas alimentam soluções temporárias ou móveis para testes e implementações pilotos, suportando sensores de qualidade do ar, iluminação pública e monitoramento de tráfego. Para indústria manufatureira, integra-se em gateways IIoT que coletam dados de PLCs e sistemas MES.
Esses setores exigem conformidade com normas de EMC e segurança, como IEC 61000-6-2/4 para imunidade/emissão em ambientes industriais e conformidade com requisitos regionais de homologação (p.ex. Anatel no Brasil, ETSI/CE na Europa). Projetos críticos devem avaliar MTBF do conjunto (modem + antena) para planejamento de manutenção.
Casos de uso por tipo de equipamento
Com modems 4G industriais, a antena magnética é frequentemente usada como antena externa para maximizar o Received Signal Strength Indicator (RSSI) e reduzir taxas de retransmissão. Em RTUs, conecta-se diretamente ao conector SMA para garantir baixa perda de conexão, evitando adaptações que possam introduzir mismatch de impedância. Em roteadores industriais com portas SMA, a mesma antena pode servir para diversity quando duas unidades são instaladas.
Em gateways LoRa/LPWAN, embora muitas vezes se usem antenas específicas para 868/915 MHz, a base magnética com cabo de 1,5 m pode ser uma solução prática em bandas compatíveis, desde que a faixa de frequência e o ganho sejam adequados. Para integradores que usam modems multi-banda (700–2700 MHz típico), a antena omnidirecional magnética oferece versatilidade de uso sem necessidade de ferramentas de fixação. Em aplicações móveis, a facilidade de reposicionamento reduz o tempo de diagnóstico quando há perda de sinal.
Ao especificar a antena para um equipamento, confirme sempre impedância (50 Ω), VSWR e potência admissível, além de considerações mecânicas como resistência à temperatura e compatibilidade do cabo (p.ex. RG-174). Esses parâmetros determinam a eficiência do enlace e a conversão de potência em ganho efetivo.
Especificações técnicas base magnética antena com cabo 1,5 m e plug SMA macho — tabela com parâmetros essenciais
A seguir, uma tabela padronizada de parâmetros para avaliação rápida. Substitua valores de exemplo pela folha técnica do modelo ICP DAS antes de especificar ou comprar.
| Parâmetro | Valor de referência / Observação |
|---|---|
| Modelo | Base magnética com cabo 1,5 m e plug SMA macho (ICP DAS) |
| Tipo | Antena magnética omnidirecional |
| Conector | SMA macho |
| Comprimento do cabo | 1,5 m |
| Faixa de frequência (ex.) | 700–2700 MHz (exemplo: 2G/3G/4G) — verificar datasheet |
| Ganho (ex.) | 2–5 dBi (dependendo da faixa) |
| Impedância | 50 Ω |
| VSWR (ex.) | < 2:1 |
| Polarização | Vertical |
| Potência máxima suportada | Conforme fabricante |
| Temperatura de operação | -40 °C a +85 °C |
| Grau de proteção / material | Base magnética / cabo RG-174 (exemplo) |
| Dimensões / Peso | Conforme modelo |
| Certificações | Verificar certificações (CE, RoHS, ANATEL, etc.) |
Nota: os valores indicados são exemplos. Consulte a ficha técnica ICP DAS para os parâmetros exatos e as garantias de operação em ambientes industriais.
Importância, benefícios e diferenciais do base magnética antena com cabo 1,5 m e plug SMA macho
A adoção de uma antena magnética reduz tempo de instalação, eliminando a necessidade de furos e suportes permanentes, o que é crucial em painéis lacrados e veículos. Esse benefício operacional traduz-se em menor custo de implementação e em maior flexibilidade para testes e comissionamento em campo. Além disso, o cabo de 1,5 m oferece um comprimento prático para posicionamento fora de interferências locais.
Do ponto de vista de performance, a antena contribui para um aumento da SNR e estabilidade do enlace quando corretamente posicionada, impactando diretamente o throughput e latência efetiva das comunicações. Em sistemas SCADA e IIoT, esse ganho em confiabilidade contribui para reduzir falhas de comunicação e influencia positivamente no MTBF da solução total (equipamento + mídia de transmissão).
Os diferenciais da ICP DAS incluem qualidade industrial, testes de compatibilidade com produtos da linha e suporte técnico especializado para integração em sistemas críticos. Para aplicações que exigem essa robustez, a série base magnética da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite suporte técnico: https://www.lri.com.br/comunicacao-de-dados/base-magnetica-antena-com-cabo-1-5m-e-plug-sma-macho
Guia prático de instalação e uso base magnética antena com cabo 1,5 m e plug SMA macho
Antes da instalação, verifique integridade do cabo, integridade do conector SMA macho e compatibilidade com a porta do modem/roteador. Confirme também a faixa de frequência requerida pelo projeto e se o ganho da antena é adequado para o link desejado. Prepare ferramentas básicas: chave para aperto do conector SMA, analisador de espectro ou medidor de campo (opcional), fita anti-vibração e materiais para proteção mecânica do cabo.
A montagem é simples: posicione a base magnética em superfície limpa e plana, preferencialmente metálica para melhor retenção magnética; oriente a antena verticalmente para polarização vertical; conecte o SMA macho ao conector da estação com torque apropriado (não exceder força manual recomendada) e fixe o cabo evitando curvaturas muito acentuadas. Evite apertar excessivamente o conector para não danificar o pino central.
Teste o enlace após a instalação utilizando medidas de RSSI, SNR e teste de throughput. Caso necessário, experimente reposicionar a base magnética a poucos centímetros para frente/para trás para otimizar o sinal. Registre a configuração que apresentou melhor desempenho para replicar em instalações futuras.
Preparação e checklist pré-instalação
Checklist rápido: confirmar compatibilidade de impedância (50 Ω), medir continuidade do cabo, verificar ausência de corrosão no conector, validar faixa de frequência com o equipamento, analisar se a superfície de montagem é adequada para base magnética. Em ambientes com vibração, avalie acessórios de amarração adicionais.
Tecnicamente, avalie a necessidade de um pigtail ou adaptador (p.ex. SMA para N) caso o equipamento possua conector diferente. Também verifique as restrições de potência de transmissão para evitar danos por mismatch. Em projetos críticos, incluir testes de VSWR com analisador vetorial é recomendado.
Para instalações externas, confirmar que a antena e os acessórios têm proteção UV e resistência a ciclos térmicos conforme a aplicação. Em projetos regulados, valide homologações locais (ANATEL, FCC, CE) antes da operação.
Passo a passo de montagem e fixação
- Limpe a superfície metálica onde a base magnética será aplicada.
- Posicione a base e certifique-se de que está firme; oriente a antena verticalmente.
- Conecte o plug SMA macho ao equipamento com torque manual adequado e fixe o cabo com abraçadeiras para evitar tensão no conector.
Após a fixação, execute os testes de conectividade e documente o RSSI/SNR. Use fita anti-vibração e proteção contra entrada de água no ponto de passagem do cabo, quando aplicável.
Boas práticas de cabeamento e aterramento
Roteie o cabo evitando proximidade com fontes de alta corrente e painéis com ruído elétrico. Utilize luvas e passa-fios quando atravessar dutos metálicos para prevenir abrasão do cabo. Em ambientes suscetíveis a descargas eletrostáticas, considere aterrar a carcaça do equipamento e o suporte metálico onde a base magnética está fixada.
Evite curvas com raio menor que 10 vezes o diâmetro do cabo para minimizar perda de sinal. Se a instalação exigir longa extensão, prefira elevar ganho da antena ou utilizar um cabo de menor atenuação (substituir RG-174 por RG-58/LMR-200 conforme projeto) e medir VSWR após alterações.
Aterramento local pode reduzir efeitos de ruído e proteger contra surtos; entretanto, a própria base magnética pode não fornecer conexão de aterramento confiável, sendo necessária uma malha de aterramento adequada para o gabinete ou veículo.
Testes pós-instalação e medição de desempenho
Principais medições: RSSI, SNR, throughput (TCP/UDP), latência e taxa de retransmissões. Utilize ferramentas do modem, SNMP ou testes de transferência de arquivos para verificar desempenho operacional sob carga. Se disponível, meça VSWR próximo ao conector para confirmar integridade do enlace.
Compare resultados com a linha base esperada do projeto; um RSSI abaixo do especificado pode indicar necessidade de reposicionar a antena ou verificar attenuação no cabo. Documente os resultados e inclua fotos da instalação para diagnóstico futuro.
Manutenção preventiva e diagnóstico de falhas
Inspeções periódicas devem incluir verificação visual da base magnética e do cabo, teste de continuidade e checagem de perda por corrosão no conector SMA. Em caso de falha, teste com um cabo conhecido e uma antena de referência para isolar o problema (antena vs modem vs cabo).
Problemas comuns: mau contato no pino central do SMA, cabo tracionado (causando perda interna), ou VSWR elevado por danos mecânicos. Substitua componentes danificados imediatamente e repita testes para validar recuperação do enlace.
Integração com sistemas SCADA e plataformas IIoT
Física e conceitualmente, a antena é o ponto de transição entre o mundo físico e o meio RF usado para transportar telemetria ao SCADA. Ao projetar a arquitetura, considere a latência e disponibilidade desejadas, a criticidade dos dados e estratégias de redundância de enlace. Em muitos projetos, a antena faz parte da camada de acesso cuja confiabilidade afeta diretamente alarmes e controles.
Recomenda-se documentar o tipo de antena, posição e medições de campo no plano de manutenção do SCADA. Para aplicações com requisitos rígidos de disponibilidade, combine diversas tecnologias — por exemplo, 4G primário com LoRaWAN ou fibra como backup — e modele o impacto no MTBF e MTTR do sistema. Em termos de segurança, proteja fisicamente o conector SMA para evitar acesso não autorizado e possíveis inserções de dispositivos maliciosos.
Integração com plataformas IIoT envolve considerar o throughput e os protocolos (MQTT, HTTPS, OPC-UA) que serão utilizados. A antena influencia a escolha do plano de dados e a engenharia de tráfego, principalmente em cenários de edge computing onde o gateway pré-processa dados antes do envio.
Compatibilidade com modems, RTUs e gateways industriais
A compatibilidade física é direta: conector SMA 50 Ω. Em casos de mismatch de conector, use adaptadores com mínimo impacto em VSWR. Confirme que o modem suporta diversity se pretende usar múltiplas antenas; nesse caso o posicionamento e o tipo de base magnética devem ser avaliados para otimizar a separação espacial requerida.
Ao instalar em gabinetes, considere passagens de cabo com proteção e selagem adequada. Para modems embarcados em ambientes agressivos, avalie a necessidade de um pigtail interno e uma antena externa posicionada fora do gabinete para reduzir atenuação causada por blindagem metálica.
Protocolos e topologias de rede suportadas
A antena é agnóstica quanto ao protocolo; contudo, a faixa e o ganho impactam tecnologias específicas: 2G/3G/4G/LTE, NB-IoT, LTE-M, LoRaWAN. Se a aplicação exige baixa latência, priorize bandas com melhor cobertura e menor congestionamento. Para redes LoRaWAN, a antena adequada à faixa sub-GHz é vital para cobertura de longa distância.
Ao projetar topologias, avalie star vs mesh, considerar gateways com múltiplas antenas para diversity, e arquiteturas com link de redundância. Considere também requisitos de QoS para priorização de tráfego crítico SCADA.
Boas práticas de arquitetura para alta disponibilidade
Implemente redundância física (múltiplas antenas/modems) e lógica (roteamento de dados alternativo). Para enlaces críticos, dimensione link com margem de fade (link margin) e planejamentos de ganho para compensar perda por desorientação ou degradação do cabo. Planeje testes de failover e mantenha peças sobressalentes (antena/cabo/SMA) para troca rápida.
Registre métricas de disponibilidade e incorpore SLAs internos. Integre alertas para degradação de sinal com thresholds bem definidos (p.ex. RSSI < -100 dBm).
Exemplos práticos de uso — estudos de caso e cenários aplicados
Caso 1: Telemetria em subestações elétricas. Configuração típica: RTU com modem 4G, antena magnética instalada no gabinete externo ou no telhado do abrigo. Instalação rápida reduz tempo de comissionamento e evita perfurações no gabinete de proteção. Melhoria típica observada: redução de mensagens perdidas e menor tempo de leitura remota em comparação com antenas internas.
Caso 2: Monitoramento remoto de bombas em redes de água. Em estações de bombeamento, a antena magnética é posicionada no topo do abrigo ou no chassi do veículo de manutenção para testes. Para distâncias urbanas, o ganho e a orientação garantem estabilidade, reduzindo visitas de campo. Recomenda-se registrar RSSI/SNR na primeira semana para validar posição.
Caso 3: Gateway LoRa em área urbana. Uso como alternativa temporária para testes piloto, a antena magnética facilita deslocamento e ajustes de cobertura. Em ambientes urbanos densos, combine posicionamento elevado com análise de interferência local e ajuste da polarização para mitigar perdas por desvanecimento.
Comparação com produtos similares da ICP DAS, erros comuns e detalhes técnicos
Comparativo técnico (resumo): antenas magnéticas vs antenas com fixação por parafuso vs antenas elevadas. Antenas magnéticas apresentam rapidez de montagem e mobilidade; antenas com parafuso oferecem maior segurança e estabilidade mecânica para instalações permanentes; antenas elevadas (mastro) entregam melhor ganho/linha de visada, reduzindo perda por obstrução. Critérios de seleção incluem ganho, faixa de frequência, tipo de base, comprimento do cabo e ambiente de uso.
Erros comuns: uso de cabo demasiadamente longo sem compensação de perda, má vedação do conector SMA permitindo entrada de umidade, posicionamento muito próximo a superfícies metálicas que degradam o padrão de radiação. Evite também o uso de adaptadores múltiplos que aumentem VSWR. Meça VSWR e RSSI para validar hipóteses de falha.
Parâmetros RF: VSWR indica mismatch entre antena e rádio — valores >2:1 geram reflexões significativas; ganho (dBi) mostra diretividade e eficiência; polarização deve coincidir entre TX e RX; impedância (50 Ω) deve ser mantida para evitar perdas. Use analisador vetorial ou medidor de campo para medições precisas.
Conclusão
A base magnética antena com cabo 1,5 m e plug SMA macho da ICP DAS é uma solução prática, econômica e compatível com a maioria dos modems e gateways industriais. Sua adoção reduz o tempo de implementação, facilita testes e oferece flexibilidade em projetos de telemetria, IIoT e SCADA. Para aplicações que exigem essa robustez, a série base magnética da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico: https://www.lri.com.br/comunicacao-de-dados/base-magnetica-antena-com-cabo-1-5m-e-plug-sma-macho
Se desejar um comparativo com outros modelos ICP DAS ou a ficha técnica exata para um SKU específico, entre em contato com o time técnico ICP DAS para confirmar especificações, solicitar amostra ou cotação personalizada. Visite também nossos artigos relacionados para aprofundar o projeto de comunicação: https://blog.lri.com.br/antenas-e-comunicacao e https://blog.lri.com.br/gateways-iiot
Incentivo você a comentar suas dúvidas técnicas ou casos de aplicação abaixo — nossa equipe técnica responde às perguntas e auxilia na seleção da melhor antena para seu projeto.
