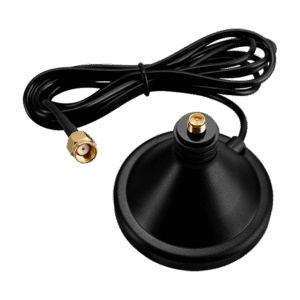

Base Magnética Para Antena RP-SMA Macho 1,5m Compatível

Introdução

A Base Magnética para Antena com RP-SMA macho 1,5m (ICP DAS) é uma solução compacta e robusta para interfaces RF em projetos de automação industrial, IIoT e telecomunicações embarcadas. Neste artigo técnico apresento componentes, princípios de funcionamento e aplicabilidade em ambientes industriais, incluindo termos como RP-SMA macho, cabo 1,5 m, impedância 50 Ω, VSWR e RSSI já no primeiro parágrafo.

A proposta é entregar um conteúdo com profundidade técnica (E‑A‑T), citando normas relevantes (ex.: IEC 60529 para grau de proteção IP, IEC/EN 62368-1 para segurança elétrica quando aplicável a sistemas) e conceitos de engenharia (MTBF, PFC quando houver fonte no conjunto, perda por cabo). Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Incentivo o leitor a comentar suas dúvidas e experiências práticas ao final. Se preferir, peça uma cotação ou especificação customizada para sua topologia de rede; incluirei CTAs suaves ao longo do texto para facilitar o contato.

Introdução ao Base Magnética para Antena com RP-SMA macho 1,5m (ICP DAS): visão geral e conceito

A base magnética é um elemento passivo cujo objetivo principal é prover uma interface mecânica e elétrica confiável entre a antena e o equipamento, mantendo fácil mobilidade e rápida instalação. O conector RP‑SMA macho na extremidade permite acoplagem direta a muitos gateways, modems e rádios industriais.

Tecnicamente, a base combina uma placa magnética (com ímã em neodímio ou similar), um corpo plástico ou metálico para guia do cabo e um cabo coaxial de 1,5 m com impedância nominal 50 Ω (ex.: RG‑174 ou equivalente), minimizando perda e mantendo compatibilidade RF. O componente não amplifica sinal (ganho ≈ 0 dBi) — ele condiciona a montagem e influencia apenas pela qualidade do cabo e pelo plano de massa feito pela superfície metálica.

No contexto industrial, a solução é favorável para testes, implantações temporárias e veículos/utilitários onde fixações permanentes não são desejadas. A base magnética também facilita a manutenção e substituição rápida de antenas sem necessidade de ferramentas complexas.

Principais aplicações e setores atendidos pelo Base Magnética para Antena com RP-SMA macho 1,5m (ICP DAS)

Em telemetria e medição remota, a base magnética é ideal para estações de campo que exigem deslocamento periódico, como campanhas de leitura ou sensores móveis. A facilidade de reposicionamento aumenta a cobertura sem intervenção estrutural.

No setor de energia e utilities, aplica‑se em testes de subestações, inspeção de linha e veículos de manutenção equipados com modems celulares ou rádios LoRa/ISM. Em ambientes de água e saneamento, permite montagem rápida em caixas de inspeção e caminhões‑rede.

Na automação industrial, integradores e TI industrial usam essa base com gateways ICP DAS para conectar PLCs e RTUs via 3G/4G, Wi‑Fi ou radiofrequências ISM, atendendo requisitos de disponibilidade e manutenção ágil na Indústria 4.0.

Especificações técnicas detalhadas Base Magnética para Antena com RP-SMA macho 1,5m (ICP DAS)

Abaixo apresento os parâmetros elétricos, mecânicos e ambientais essenciais para seleção e verificação de desempenho em campo. Estes pontos orientam validações de conformidade com requisitos de RF (VSWR, perda de retorno) e ambientais (temperatura, IP).

É importante diferenciar especificação da base magnética (passiva) da antena propriamente dita, que determina ganho e diretividade. A base atua sobre acoplamento mecânico, plano de massa (quando montada em superfície metálica) e a caracterização do cabo (atenuação e flexibilidade).

Para instalações críticas, claramente documente VSWR alvo (< 2:1 usualmente), perda de inserção do cabo, e testes de conformidade com normas RF pertinentes (ETSI/EN, 3GPP, normas locais). A seguir, tabela com campos e valores típicos.

Tabela de especificações (VALORES, dimensões, conectores, cabo)

A tabela abaixo indica campos recomendados a serem preenchidos em fichas técnicas; valores exemplificativos servem como referência inicial.

Esses campos servem para comparar modelos e validar limites operacionais, incluindo atenuação por cabo, resistência a vibração e variação térmica.

Certificações, compatibilidade e normas aplicáveis

Para dispositivos passivos como bases magnéticas, busque conformidade com RoHS e REACH e verifique compatibilidade mecânica e elétrica com padrões SMA/RP‑SMA. Em aplicações embarcadas, a integridade elétrica do sistema deve observar normas de segurança aplicáveis, como IEC/EN 62368‑1, quando a antena fizer parte de um equipamento mais amplo.

Quanto a RF, a antena e o conjunto devem cumprir normas regionais/operacionais: ETSI EN 300 328 (2.4 GHz Wi‑Fi/Bluetooth), normas 3GPP/ETSI para bandas celulares e regulamentações locais para ISM/LoRa. Para proteção ambiental, utilize IEC 60529 como referência para grau de proteção (IP).

Observe que MTBF não se aplica diretamente a componentes passivos; entretanto, testes de durabilidade mecânica (ciclos de acoplamento/desacoplamento), resistência à vibração e integridade do cabo (flex fatigue) são essenciais para garantir vida útil e redução de manutenção.

Importância, benefícios e diferenciais do Base Magnética para Antena com RP-SMA macho 1,5m (ICP DAS)

A principal vantagem é a rapidez e flexibilidade de instalação, sem necessidade de perfuração ou suporte fixo, tornando-a ideal para testes, prototipagem e veículos. Isso reduz custos e tempo de implantação em projetos IIoT.

Outro diferencial é a compatibilidade direta com equipamentos ICP DAS e terceiros que usam RP‑SMA, simplificando logística de peças sobressalentes. A base magnética também melhora o plano de terra/masse quando instalada em superfícies metálicas, o que pode otimizar a resposta RF da antena.

No balanço custo‑benefício, a base magnética oferece baixo CAPEX e OPEX para aplicações móveis ou temporárias, mantendo interoperabilidade com padrões industriais e protocolos modernos. Para aplicações que exigem essa robustez, a série Base Magnética para Antena com RP‑SMA macho 1,5m da ICP DAS é a solução ideal. Confira as especificações detalhadas na página do produto: https://www.lri.com.br/comunicacao-de-dados/base-magnetica-para-antena-com-rp-sma-macho-1-5m.

Benefícios práticos para operação industrial

Ganho em confiabilidade de link é frequentemente obtido por permitir o reposicionamento da antena até encontrar a melhor linha de visada, reduzindo downtime e retrabalho em campo. Pequenas melhorias no RSSI/SNR podem significar maior taxa útil e menor retransmissão.

A manutenção é simplificada: reposição de cabo ou antena leva minutos, sem necessidade de ferramentas especializadas, reduzindo custos logísticos e tempos de atendimento. Em frotas e utilitários, isso traduz economia operacional direta.

Além disso, em ambientes industriais densos, a base magnética permite testar múltiplos pontos e mapear interferência RF antes de fixar uma solução permanente, suporte técnico importante para integradores e engenheiros de projeto.

Guia prático de instalação e uso Base Magnética para Antena com RP-SMA macho 1,5m (ICP DAS)

Preparar corretamente a superfície e a antena antes da montagem é crítico: a base magnética funciona melhor em superfícies limpas, planas e metálicas que proporcionem um bom plano de massa. Limpeza com solvente isopropílico é recomendada.

Evite montar sobre superfícies plásticas grossas sem contraponto metálico; nesses casos, considere uso de suportes ou fixações alternativas. Sempre verifique espaço para trânsito de cabos e tensionamento para evitar fadiga do cabo coaxial.

Registre a posição inicial e faça uma medição de referência (RSSI/SNR) antes e após ajustes; documente o resultado para replicabilidade em futuras manutenções.

Preparação do local e requisitos de segurança

Verifique interferências magnéticas e campos próximos (motores, transformadores) que possam alterar posicionamento. Mantenha distância de fontes de calor que excedam a temperatura operacional.

Considere requisitos elétricos: se a antena estiver próxima a linhas de alta tensão, implemente aterramento e proteções contra descargas, respeitando normas de segurança elétrica locais e práticas de aterramento para RF.

Use equipamentos de proteção individual (EPI) quando necessário e siga procedimentos de trabalho em altura se for o caso; segurança operacional não deve ser negligenciada em instalações de antenas mesmo aparentemente simples.

Montagem da base magnética e posicionamento da antena

Posicione a base no centro da superfície metálica limpa; o magnetismo deve ser suficiente para resistir a vibrações típicas, mas confirme com teste de vibração se aplicação for móvel. Direcione a antena conforme diagrama de radiação desejado (vertical para omni).

Mantenha distância mínima de obstáculos metálicos verticais que possam bloquear o lóbulo desejado; em telhados ou veículos, monte no ponto mais alto e central possível para melhorar cobertura. Documente orientação com fotos para replicação.

Evite montagens próximas a antenas de transmissão fortes que possam causar intermodulação; utilize filtros ou distância física quando necessário.

Conexão RP-SMA macho e manejo do cabo de 1,5 m

Ao rosquear RP‑SMA, alinhe o conector com cuidado; aperte com torque controlado (torque típico recomendado por fabricantes SMA ≈ 0,5–0,8 Nm — siga especificação do fabricante do conector). Não sobreapertar para evitar dano ao pino central.

Evite dobras agudas no cabo; mantenha raio de curvatura > 5× diâmetro do cabo para reduzir atenuação e micro‑dobras que aumentam perda de retorno. Fixe o cabo com braçadeiras leves para reduzir movimento por vibração.

Se for necessário estender o cabo, prefira junções com solda e conectores de baixa perda; cada conector/junção aumenta VSWR e perda — minimize conexões in‑line.

Testes de performance e verificação pós-instalação

Realize varredura de VSWR/Return Loss com analisador de antena; objetivo operacional típico é VSWR ≤ 2:1 na banda de interesse. Meça RSSI e SNR com o equipamento final em condições reais de tráfego.

Use um analisador de espectro ou field strength meter para detectar interferência e harmonics; confirme conformidade com limites regulatórios da banda utilizada (ETSI/ANATEL/FCC conforme região).

Documente resultados e, se necessário, ajuste posição e orientação em iterações até atingir metas de link (ex.: RSSI mínimo, PER, latência).

Integração com sistemas SCADA/IIoT e protocolos Base Magnética para Antena com RP-SMA macho 1,5m (ICP DAS)

A base magnética é parte do front‑end físico que conecta radios/gateways ao mundo exterior; a integração lógica ocorre no equipamento ICP DAS ou terceiro que se conecta ao conector RP‑SMA. Protocolos típicos são MQTT, Modbus TCP, DNP3 e HTTP/HTTPS para telemetria.

Para arquiteturas SCADA tradicionais, assegure QoS e redundância de enlace (link cellular + rádio ISM) para aplicações críticas. A antena/mount deve ser avaliada quanto a latência induzida por erros físicos que geram retransmissões.

Na fase de projeto, defina indicadores e alarmes para monitoramento de sinal (RSSI, SNR, BER) e integre-os ao sistema de supervisão para manutenção preditiva.

Compatibilidade com gateways ICP DAS e módulos de comunicação

A base é compatível com a maioria dos gateways ICP DAS que aceitam RP‑SMA/SMA, como modems 4G/LTE, radios LoRa/ISM e módulos Wi‑Fi. Verifique especificações do gateway quanto a polaridade e acoplamento para evitar incompatibilidades RP vs SMA.

Conecte fisicamente usando torque recomendado e faça testes de integração ao nível do gateway (status de link, diagnósticos RF). Utilize adaptadores somente quando necessário e documente impacto em perda de sinal.

Para máxima rastreabilidade, registre versão de firmware do gateway e configuração de rádio ao instalar nova antena/base magnética.

Boas práticas de rede, segurança e gerenciamento remoto

Implemente autenticação forte e criptografia (TLS/MQTTS, VPN) nos fluxos IIoT para proteger dados transmitidos pelo enlace que utiliza a antena. Segmente rede para evitar exposição de PLCs/direct‑control.

Monitore métricas RF em painel central (RSSI, SNR, PER) e implemente scripts de correção automática (e.g., alertar técnico ou reativar roteador) quando limiares forem excedidos.

Planeje manutenção preventiva (verificação de conector, limpeza, inspeção magnética) e registre ocorrências para análise de causa raiz e melhoria contínua.

Exemplos práticos de uso e estudos de caso

A seguir dois cenários práticos que demonstram a utilidade da base magnética em projetos industriais típicos de integradores e operadores. Cada caso inclui objetivo, configuração e métricas de sucesso.

Estes exemplos ajudam a calibrar expectativas sobre cobertura, latência e manutenção, e servem como blueprint para replicação em projetos similares.

Documente resultados e transforme‑os em requisitos para contratos de serviço quando aplicável (SLA).

Caso 1 — Telemetria em estação remota

Objetivo: habilitar comunicação 4G para estação remota de medição em área sem infraestrutura fixa. Configuração: modem 4G com conector RP‑SMA, base magnética no topo do abrigo, cabo 1,5 m.

Resultados esperados: RSSI estável acima de -95 dBm, VSWR ≤ 2:1, throughput suficiente para telemetria periódica (payloads pequenos via MQTT). Métricas de sucesso: disponibilidade ≥ 99% e latência aceitável para aplicações de monitoramento.

A iteração pode incluir ajuste de posição e uso de antena externa de maior ganho se requisitos de throughput crescerem.

Caso 2 — Integração em linha de produção/PLC

Objetivo: adicionar link redundante sem perfuração em um piso de fábrica para comunicação entre PLCs remotos e HMI via Wi‑Fi/4G. Configuração: bases magnéticas temporárias para testes, depois definir fixação definitiva.

Requisitos de sinal: baixa latência e alta disponibilidade. Ganhos operacionais obtidos: redução do tempo de parada para integração, facilidade de rollback e menor impacto na produção durante testes.

Com base nos testes, decide‑se por solução permanente (antena fixa) ou manter a base magnética para equipamentos móveis de manutenção.

Comparações técnicas e erros comuns na escolha do Base Magnético para Antena com RP-SMA macho 1,5m (ICP DAS)

Em comparação com antenas fixas, a base magnética oferece mobilidade e facilidade de instalação, mas pode ter menor resistência mecânica em ambientes muito agressivos e menor desempenho de plano de massa se montada sobre superfícies não metálicas.

Comparado a soluções colares/fixações soldadas, a base magnética permite testes rápidos e manutenção, porém deve ser avaliada para vibração e segurança mecânica em operações móveis. Considere trade‑offs entre mobilidade e robustez.

Ao selecionar, priorize qualidade do cabo e do conector (impedância, perda, blindagem) — estes componentes impactam mais na performance RF do que o próprio ímã da base.

Comparativo: Base magnética vs. antenas fixas e colares da ICP DAS

Critérios: mobilidade (base magnética >), ganho (antena fixa/externa >), durabilidade (colar/fixação permanente >), custo (base magnética geralmente <). Escolha conforme requisito de projeto: temporário/teste vs. permanente/alto desempenho.

Para projetos IIoT em ambientes móveis, a base magnética costuma ser escolha eficiente; para instalações críticas de alta disponibilidade recomenda‑se antena de maior ganho com fixação permanente.

Avalie também impacto estético, interferência e facilidade de padronização de inventário entre equipamentos.

Erros comuns de instalação e mitigação

Erros: montar sobre superfície curva/plástica, uso de cabo de baixa qualidade, excesso de conexões, aperto inadequado do RP‑SMA. Mitigações: testar em bancada, usar cabo com atenuação conhecida e seguir torque recomendado.

Outro erro é negligenciar testes pós‑instalação (VSWR, RSSI); sempre valide parâmetros antes de aceitar a instalação. Documente leituras para rastreabilidade.

Evite exposição ambiental sem proteção (água/poeira) se modelo não for classificado para isso; escolha versão IP compatível ou proteção adicional para evitar falhas prematuras.

Conclusão

A Base Magnética para Antena com RP‑SMA macho 1,5m (ICP DAS) é uma peça-chave para integradores e engenheiros que buscam flexibilidade, rapidez e custo‑efetividade em soluções RF industriais. Ao combinar especificação técnica adequada (50 Ω, cabo de qualidade, torque e testes) com práticas de instalação e integração citadas, a solução entrega elevada disponibilidade e facilidade de manutenção.

Para aplicações móveis, testes e prototipagem, essa base reduz tempo de implantação e custos logísticos. Para linhas críticas, use a base como ferramenta de validação antes de migrar para antenas fixas de maior ganho. Para aplicações que exigem essa robustez, a série Base Magnética para Antena com RP‑SMA macho 1,5m da ICP DAS é a solução ideal. Confira especificações e solicite suporte em: https://www.lri.com.br/comunicacao-de-dados/base-magnetica-para-antena-com-rp-sma-macho-1-5m.

Se tiver dúvidas técnicas, cenários específicos ou precisar de uma análise de projeto (site survey, cálculo de link budget, recomendações de antena), comente abaixo ou solicite uma cotação. Para leitura complementar, veja também artigos do nosso blog sobre antenas e gateways: https://blog.lri.com.br/antenas-industriais e https://blog.lri.com.br/gateways-iot-icpdas.
