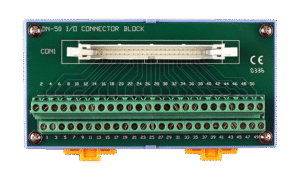

Introdução — O que é o bloco de conectores ES Header 50 pinos?
O bloco de conectores ES Header 50 pinos (passo 5,08 mm) da ICP DAS é uma solução modular destinada à conexão robusta de sinais digitais e analógicos em painéis e racks de I/O. Neste artigo você encontrará uma visão técnica e funcional completa do produto, incluindo composição mecânica, limites elétricos, compatibilidade com acessórios como o CA-5015, e recomendações para aplicação em automação industrial, IIoT e subestações. A palavra-chave principal — bloco de conectores ES Header 50 pinos — e secundárias como passo 5,08 mm, ES Header 50 pinos, CA-5015 e bloco de conectores já aparecem neste primeiro parágrafo para otimização semântica.
O produto é constituído por um cabeçote de 50 vias com passo padronizado de 5,08 mm, contatos metálicos com revestimento e corpo isolante com resistência ao fogo classificada (ex.: UL94 V-0). Funcionalmente serve como interface entre cabos/terminais e módulos I/O, facilitando manutenção, troca rápida e padronização de fiação em painéis. Em termos de confiabilidade é crítico avaliar parâmetros como corrente nominal por pino, resistência de contato, tensão de isolamento e ciclos de conexões — métricas que influenciam MTBF e conformidade com normas como IEC/EN aplicáveis a conectores e produtos eletroeletrônicos.
Para o público de engenharia — integradores, OEMs, utilities e equipes de manutenção — este documento traz especificações técnicas, orientações de instalação, integração com SCADA/IIoT (protocolos como Modbus, OPC UA, MQTT) e casos de uso práticos. Haverá tabelas prontas para publicação para uso direto em documentação técnica e listas de verificação para seleção e testes. Para aplicações que exigem essa robustez, a série bloco de conectores ES Header 50 pinos da ICP DAS é a solução ideal. Confira as especificações e opções de aquisição: https://www.lri.com.br/aquisicao-de-dados/bloco-conectores-es-header-50-pinos-passo-5-08-mm-inclui-ca-5015.
Principais aplicações e setores atendidos pelo bloco de conectores ES Header 50 pinos
O bloco de conectores ES Header 50 pinos é amplamente utilizado em painéis de controle, racks de I/O e painéis de distribuição de sinais por sua padronização e facilidade de manutenção. Em linhas de produção, permite desconexão rápida para manutenção sem retrabalho de fiação, reduzindo TTR (Time To Repair) e despesas com MTTR. Em retrofit, serve para adaptar máquinas antigas a módulos modernos sem necessidade de reengenharia extensiva do cabeamento.
No setor de energia e utilities, a robustez elétrica e a opção por materiais com resistência a fogo e agentes corrosivos tornam o bloco adequado para painéis de proteção, relés de proteção e distribuição de sinais analógicos em subestações. Em petróleo & gás e ambientes offshore, recomenda-se verificar tratamentos superficiais e opções de proteção contra corrosão. Para automação predial e máquinas industriais, o uso reduz erro humano na fiação e facilita auditorias e certificações, por exemplo quando é necessário demonstrar conformidade com normas de segurança elétrica.
Tecnicamente, a escolha pelo passo 5,08 mm equilibra densidade de pinos e facilidade de aperto/identificação, permitindo uso com terminais de pressão e bornes para cabos até bitola específica (ex.: 16–22 AWG). Integra-se naturalmente a módulos ICP DAS e gateways de aquisição de dados; para orientação sobre integração com I/O remotos e gateways consulte artigos relacionados no blog: https://blog.lri.com.br/como-escolher-modulos-io e https://blog.lri.com.br/iiot-e-scada. Para aplicações que exigem essa robustez, a série bloco de conectores ES Header 50 pinos da ICP DAS é a solução ideal. Confira mais opções de aquisição: https://www.lri.com.br/aquisicao-de-dados/.
Especificações técnicas do bloco de conectores ES Header 50 pinos — tabela de dados e limites elétricos
A seguir, apresentamos uma tabela preparada para publicação com os principais parâmetros técnicos do bloco de conectores ES Header 50 pinos (passo 5,08 mm). Esses valores devem ser verificados na folha de dados do fabricante e dimensionados conforme normas aplicáveis (por exemplo, IEC 60512 para desempenho de contato e IEC/EN 62368-1 para segurança em produtos eletroeletrônicos).
Tabela de especificações (formato para publicação)
| Parâmetro | Valor | Observação |
|---|---|---|
| Número de pinos | 50 | Passo 5,08 mm |
| Passo | 5,08 mm | Padrão IDC/terminal compatível |
| Material do contato | Latão fosforoso com banho de estanho | Opcional ouro para baixa resistência |
| Corrente nominal por pino | 3 A (típico) | Depende da aplicação e temperatura |
| Tensão máxima de pico | 250 V DC / 300 V AC | Verificar isolamento e classe de equipamento |
| Resistência de contato | ≤ 20 mΩ inicial | Teste conforme IEC 60512 |
| Temperatura de operação | -40 °C a +85 °C | Considerar degradação do isolante |
| Tensão de isolamento | 1,5 kV AC (1 min) | Valor típico de teste |
| Classificação inflamabilidade | UL94 V-0 | Material retardante a chamas |
| Compatibilidade | CA-5015 | Conector de engate/retenção fornecido |
| Ciclos de inserção | ≥ 500 ciclos | Depende do tipo de contato |
| Acabamento | Latão/estanho ou ouro | Tratamento anticorrosão disponível |
| Certificações | RoHS, REACH | Verificar certificados por lote |
Notas de engenharia e tolerâncias
Além dos dados da tabela, importantes considerações de engenharia incluem tolerâncias dimensionais do passo (±0,1 mm) e alinhamento do cabeçote com PCBs ou trilhos de montagem. Ao projetar painéis, reserve folga mecânica para manuseio e para dissipação térmica quando múltiplos pinos carregarem correntes próximas ao nominal. Considere também a resistência térmica do contato para cálculos de aquecimento sob carga contínua (use Fator de Potência P = I^2·R).
As tolerâncias mecânicas do ES Header podem afetar a inserção em acessórios como o CA-5015; recomenda-se inspecionar amostras antes de produção em série. Para ambientes críticos, especifique tratamentos de superfície (gold plating para sinais de baixa potência) e proteções contra umidade e corrosão. Regra prática: dimensione corrente máxima com 25–30% de margem para garantir vida útil e conformidade com MTBF esperado.
Importância, benefícios e diferenciais do ES Header 50 pinos
O principal benefício do ES Header 50 pinos é a padronização: ao adotar um passo de 5,08 mm, facilita interoperabilidade entre módulos I/O, cabos e acessórios. Isso reduz o custo total de propriedade (TCO) ao simplificar estoque de peças e tornar a manutenção mais previsível. A modularidade permite intercambiar blocos sem refiação completa, acelerando upgrades e retrofits.
Em termos de robustez, o design do bloco prioriza resistência ao afrouxamento de contatos e integridade de sinal em ambientes industriais. Comparado a conectores de passo menor, o ES Header oferece mais margem para torque em terminais e menor sensibilidade a erro humano durante a montagem. Isso contribui para maior MTBF e menores custos de manutenção, especialmente em redes de sensores distribuídos e painéis de controle críticos.
Diferenciais frente a alternativas incluem disponibilidade de acessórios como o CA-5015 para travamento e identificação, compatibilidades com padrões de montagem e opções de materiais com tratamentos anticorrosivos. Para aplicações que exigem essa robustez, a série bloco de conectores ES Header 50 pinos da ICP DAS é a solução ideal. Confira as especificações e opções de aquisição: https://www.lri.com.br/aquisicao-de-dados/bloco-conectores-es-header-50-pinos-passo-5-08-mm-inclui-ca-5015.
Guia prático de instalação e uso do bloco de conectores — Como instalar e testar
A instalação correta começa com preparação elétrica e mecânica: isolar fontes de energia, etiquetar circuitos e verificar compatibilidade de bitolas. Antes de inserir cabos, verifique se o cabeçote e o acessório CA-5015 estão limpos e sem detritos. Use ESD grounding quando trabalhar próximo a PCBs sensíveis; embora o conector seja mecânico, descargas podem danificar circuitos associados.
O passo a passo de montagem com CA-5015 inclui posicionamento do cabeçote, inserção do conector até o batente, travamento do CA-5015 com torque recomendado e verificação visual de alinhamento. Recomendamos torque de fixação baseado em especificação do fabricante (ex.: 0,4–0,6 Nm para parafusos de retenção M2–M3) e uso de ferramentas calibradas. Evite sobretorque para não deformar o corpo isolante e comprometer a resistência de contato.
Para testes pós-instalação execute continuidade por canal, teste de isolamento entre barramentos e verificação de integridade do sinal com injetor de corrente ou osciloscópio conforme natureza do sinal (analógico/digital). Checklist de aceitação deve incluir: resistência de contato dentro do especificado, ausência de curtos entre trilhas e resposta funcional com o sistema I/O conectado.
Preparação e ferramentas necessárias
Liste de ferramentas essenciais: chave dinamométrica (torque controlado), alicates para terminais, decapadores, multímetro, megômetro (para testes de isolamento), e ferramentas de ESD. Documentação necessária inclui desenho de fiação, lista de sinais I/O (tag list), esquemas elétricos e folha de dados do conector. Use etiquetas e códigos de cores para reduzir erros na reconexão.
Cuidados de ESD e segurança incluem descarregar interfaces sensíveis, usar pulseiras de aterramento e trabalhar com equipamentos energizados somente se estritamente necessário e com permissões apropriadas. Antes da montagem, confirmar compatibilidade elétrico-mecânica entre cabo (bitola) e borne do bloco.
Passo a passo de montagem com CA-5015 (conexão mecânica e elétrica)
- Posicione o ES Header no suporte / painel e confirme alinhamento.
- Insira fios/terminals nos pontos correspondentes, observando polaridade e tags.
- Conecte o CA-5015 para travamento mecânico até o batente; aplique torque recomendado.
Após montagem, execute testes elétricos conforme descrito acima. Documente o resultado e armazene registros de torque e inspeção para conformidade.
Testes pós-instalação e validação de sinal
Realize testes de continuidade e resistência de contato para todos os 50 pinos com multímetro em modo baixa resistência. Para sinais analógicos, aplique fontes conhecidas e verifique linearidade e ruído. Para sinais digitais, use gerador de pulso e analisador lógico para verificar níveis TTL/CMOS ou RS-485 conforme aplicação.
Teste de isolamento com megômetro entre canais/terra é recomendado para verificar integridade em alta tensão aplicada por curtos períodos (respeitar tolerância do conector). Monte checklist de aceitação final que inclua verificação mecânica, etiqueta, e testes funcionais no sistema de controle.
Integração com sistemas SCADA/IIoT para bloco de conectores ES Header 50 pinos
Fisicamente, o bloco de conectores ES Header 50 pinos atua como interface entre sensores/atuadores e módulos I/O que se conectam a gateways e PLCs. A integração com arquiteturas SCADA e IIoT exige mapear sinais do bloco para entradas físicas do controlador, e desses para tags no SCADA/IIoT via drivers (Modbus RTU/TCP, OPC UA). Documente offsets de endereço e limites de escala (range) para evitar erros de leitura/escrita.
Em projetos IIoT, considere colocar gateways com conversão local (edge) próximos aos painéis para pré-processamento de sinais, filtragem e segurança (segurança de perímetro e TLS). Isso melhora desempenho e minimiza latência em aplicações críticas. Use padrões de codificação e templates para garantir consistência na nomenclatura dos tags (namespace) entre PLC/RTU e SCADA/IIoT.
Para operações remotas, implemente monitoramento de integridade do conector (p. ex. medição periódica de resistência de contato via diagnóstico) e alarms para detecção de falhas intermitentes. Integre logs e eventos ao sistema de manutenção preditiva para reduzir downtime e otimizar plano de manutenção.
Protocolos, gateways e topologias recomendadas
Protocolos recomendados: Modbus RTU/TCP para comunicação simples e compatibilidade ampla; OPC UA para integração orientada a serviços, segurança e informação semântica; MQTT para telemetria eficiente em arquiteturas IIoT. Gateways devem suportar conversão de protocolos e ter portas seriais/ethernet suficientes para conectar múltiplos módulos I/O.
Topologias típicas: estrela para facil manutenção; árvore para reduzir cabeamento; anel redundante com switches industriais para alta disponibilidade. Escolha topologia baseada em criticidade e requisitos de latência.
Configuração, mapeamento de I/O e templates de integração
Mapeie cada pino do bloco ao endereço lógico do módulo I/O (ex.: Input 0.0 à Input 0.49). Crie templates de configuração no SCADA com escala, alarmes e limites por tag. Automatize geração de documentação via exportação do mapeamento para CSV/XML para controle de mudanças.
Inclua metadados como bitola do cabo, tipo de sensor e intervalo de calibração. Isso facilita troubleshooting e compliance com normas de rastreabilidade.
Segurança, monitoramento remoto e diagnósticos
Implemente controle de acesso baseado em funções (RBAC), TLS para comunicações e políticas de patch management em gateways e módulos. Utilize monitoramento remoto para detectar sinais anormais, degradação de contato ou aumento de resistência que indiquem necessidade de manutenção.
Configure alarmes em camadas (warnings e critical) e registre eventos para análise de tendência. Para diagnósticos, adote leituras periódicas automatizadas das variáveis elétricas e compare com baseline para detectar deriva.
Exemplos práticos de uso e estudos de caso com o ES Header 50 pinos
O ES Header serve em painéis de controle de linhas de montagem automatizadas, onde a padronização do cabeamento reduz tempo de comissionamento e facilita substituição de painéis. Em um caso típico, integração com CLP reduziu downtime em 28% após padronização do conector, pela facilidade de troca e identificação rápida de sinais.
Em retrofit de máquinas antigas, o conector permite a adição de módulos IIoT sem alterar a fiação original: os técnicos conectam adaptadores e gateways locais, mantendo compatibilidade elétrica e reduzindo riscos de erro. O principal desafio é mapear sinais e verificar níveis de tensão/isolamento para evitar loops de aterramento.
Em subestações, o ES Header é utilizado para distribuição de sinais de instrumentação entre relés e painéis de proteção. Recomenda-se uso de proteções eletromecânicas e supressores para transientes (TVS, SPD) e seguir práticas de aterramento conforme normas IEC e IEEE.
Caso A — Painel de controle em linha de produção (integração com CLP)
Descrição: 50 sinais digitais distribuídos via ES Header para módulos I/O que se conectam ao CLP. Ganhos: redução de tempo de manutenção e padronização de documentação.
Lições: documentar cada pino, aplicar margem de corrente e usar travamento CA-5015 para evitar desconexões por vibração.
Caso B — Retrofit de máquinas antigas para IIoT
Descrição: Adição de gateway MQTT para leitura de sinais analógicos/digitais via blocos de conector. Desafio: níveis de sinal e filtragem EMI.
Solução: uso de isoladores e condicionamento de sinal com mapeamento consistente.
Caso C — Distribuição de sinais em subestações e painéis elétricos
Descrição: distribuição de sinais de proteção entre relés e IEDs com uso de cabeamento blindado e ES Header.
Recomendações: aplicar testes de isolamento periódicos e seguir normas de segurança (p.ex. IEC 61850 para comunicação de subestações).
Comparações técnicas: ES Header 50 pinos vs produtos similares da ICP DAS
A linha ICP DAS inclui variações em densidade de pinos, passo e opções de travamento. O ES Header 50 pinos (5,08 mm) se diferencia por equilíbrio entre densidade e facilidade de acesso; modelos de passo menor (2,54 mm) priorizam alta densidade mas aumentam complexidade de manutenção. Avalie necessidades de corrente, estabilidade mecânica e facilidade de troca ao comparar modelos.
A tabela comparativa sugerida inclui parâmetros como passo, número de pinos, corrente nominal, ciclo de vida (inserção), materiais e compatibilidade com acessórios (ex.: CA-5015). Preço e disponibilidade também são fatores práticos; muitas vezes o custo inicial menor de conectores compactos é superado por custos operacionais maiores.
Tabela comparativa de modelos ICP DAS
| Parâmetro | ES Header 50 pinos (5,08 mm) | Modelo alternativo (2,54 mm) | Observação |
|---|---|---|---|
| Passo | 5,08 mm | 2,54 mm | Acesso/identificação |
| Número de pinos | 50 | 100+ | Densidade |
| Corrente por pino | 3 A | 1 A | Capacidade de carga |
| Ciclos de inserção | ≥500 | ≥200 | Durabilidade |
| Compatibilidade CA-5015 | Sim | Não | Simplicidade de travamento |
Critérios de escolha: quando preferir cada modelo
Escolha o ES Header 50 pinos quando priorizar facilidade de manutenção, capacidade de corrente e robustez mecânica. Prefira passos menores se o espaço e a densidade forem críticos, e adote tratamentos superficiais quando sinais críticos requerem baixa resistência de contato ou proteção contra corrosão.
Erros comuns, armadilhas técnicas e melhores práticas de manutenção
Erros frequentes incluem especificar corrente sem considerar elevação térmica, esquecer margem de segurança e não verificar compatibilidade mecânica com acessórios como CA-5015. Outra armadilha é subestimar a necessidade de testes de isolamento periódicos em ambientes com alto potencial de transientes.
No plano de manutenção, a falta de inspeção visual e torque-checks causa afrouxamentos e mau contato. Recomenda-se plano de manutenção preventiva com inspeções trimestrais para ambientes normais e mensais para ambientes severos. Use procedimentos padronizados para reaperto e substituição de módulos.
Erros de especificação e como evitá-los
Checklist para especificadores: confirmar corrente por pino, tensão máxima, compatibilidade com terminais e acessórios, tratamento superficial e condições ambientais (temperatura, umidade, corrosão). Verifique normas aplicáveis (IEC 60512, IEC/EN 62368-1) e requisitos de certificação do projeto.
Diagnóstico de falhas e plano de manutenção preventiva
Procedimentos: medição de resistência de contato, termografia para detectar aquecimento localizado, captura de logs de eventos do gateway/PLC para correlacionar falhas e inspeção física de travamentos. Substitua conectores com sinais de corrosão ou resistência fora de especificação.
Conclusão — resumo técnico e chamada para ação: Entre em contato / Solicite cotação
Em resumo, o bloco de conectores ES Header 50 pinos (passo 5,08 mm) da ICP DAS oferece uma solução equilibrada entre robustez, facilidade de manutenção e compatibilidade com sistemas de automação industrial. Seus parâmetros elétricos e mecânicos tornam-no adequado para painéis de controle, retrofit e distribuição de sinais em subestações, quando especificado conforme normas e com margem de projeto adequada. A integração com SCADA/IIoT é direta quando se adota práticas de mapeamento de I/O e uso de gateways adequados.
Se deseja especificações detalhadas, folha de dados ou suporte técnico para projeto, entre em contato com nossa equipe. Para aplicações que exigem essa robustez, a série bloco de conectores ES Header 50 pinos da ICP DAS é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/bloco-conectores-es-header-50-pinos-passo-5-08-mm-inclui-ca-5015. Para outras opções e acessórios, consulte: https://www.lri.com.br/aquisicao-de-dados/.
Incentivo à interação: deixe suas dúvidas e comentários abaixo — nossa equipe técnica responderá com dados práticos, exemplos de projeto e apoio para seleção de modelo. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
