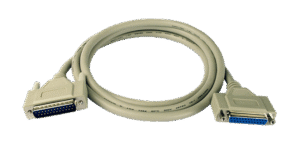

Introdução: O que é o cabo DB25 macho-fêmea de 8m com parafuso/porca e por que este cabo DB25 macho-fêmea de 8m importa
O cabo DB25 macho para fêmea de 8m com parafuso/porca é um cabo serial blindado projetado para oferecer interconexão confiável entre equipamentos com interface DB25 em aplicações industriais e de bancada. Desde a primeira linha, este artigo aborda o uso em RS-232, instrumentação e integração com SCADA/IIoT, além de citar termos técnicos como blindagem, capacitância, impedância e continuidade, para orientar engenheiros de automação e integradores de sistemas. As vantagens imediatas incluem robustez mecânica (fixação por parafuso/porca), proteção contra EMI e comprimento padrão de 8 m para instalações em racks e painéis afastados.
Para o público técnico — engenheiros de automação, integradores, profissionais de TI industrial e compradores técnicos — este cabo é relevante quando se demanda comunicação serial confiável entre PLCs, painéis de I/O, RTUs e instrumentos de medição. Em ambientes ruidosos, a blindagem contínua e conectores com fixação por parafuso reduzem falhas por mau contato e interferência, impactando diretamente na disponibilidade e no MTTR (Mean Time To Repair). A escolha correta reduz retrabalhos, intervenções de manutenção e custos operacionais.
Neste artigo, cobriremos especificações detalhadas, pinout, normas aplicáveis (por exemplo, EIA/TIA-232, IEC 61000-4 para imunidade EMC, UL VW‑1 para resistência ao fogo, e requisitos de conformidade RoHS/REACH), procedimentos de instalação, integração com SCADA/IIoT e estudos de caso práticos. Para aplicações que exigem essa robustez, a série DB25 da ICP DAS é uma solução ideal. Confira as especificações e solicite suporte técnico para seleção: https://www.lri.com.br/comunicacao-de-dados/cabo-db25-macho-para-femea-de-8m-com-parafuso-porca
Principais aplicações e setores atendidos pelo cabo DB25 macho-fêmea de 8m com parafuso/porca
O cabo é amplamente utilizado em automação industrial, conectando PLCs, módulos de I/O e painéis de controle a instrumentos de medição. Cenários típicos incluem transferência de dados entre controladores e racks de E/S, conexões de terminais em painéis elétricos e comunicação serial em linhas de produção. O comprimento de 8 m é frequentemente adequado para separar racks e painéis sem necessidade de junções intermediárias.
Em utilities e energia, o cabo serve para conexão de RTUs e equipamentos de proteção a controladores locais e gateways de comunicação. A robustez mecânica e a blindagem são essenciais em subestações e salas de controle, onde ruído eletrônico e vibração mecânica são comuns. Para aplicações em telecomunicações e instrumentação, o DB25 garante pinagem completa e compatibilidade retroativa com equipamentos legacy.
Na IIoT e Indústria 4.0, o cabo é uma peça de infraestrutura para coletar dados de equipamentos legados e encaminhá-los a gateways IIoT ou conversores seriais. Ao integrar dispositivos serial para protocolos modernos, mantém-se a continuidade operacional sem necessidade imediata de retrofit completo. Para leitura complementar sobre práticas de cabeamento e EMC, consulte artigos técnicos no blog: https://blog.lri.com.br/como-escolher-cabos-serial e https://blog.lri.com.br/boas-praticas-de-blindagem
Especificações técnicas do cabo DB25 macho-fêmea de 8m com parafuso/porca
Tabela de Especificações
| Item | Valor | Observações |
|---|---|---|
| Comprimento | 8 m | Comprimento fixo; também disponível em versões sob encomenda |
| Tipo de conector | DB25 macho ↔ DB25 fêmea | Conectores metálicos com fixação por parafuso/porca |
| Pinout | Padrão EIA/TIA-232 | Pinagem completa 25 pinos (veja seção pinout) |
| Blindagem | Trançada + folha | Blindagem contínua com drain wire para aterramento |
| Impedância característica | ~60–120 Ω (depende do par) | Adequado para sinais RS-232; não é cabo de par trançado balanceado para RS-485 |
| Material do cabo (isolamento) | PVC ou LSZH opcional | Alta resistência mecânica; versão LSZH para ambientes restritos |
| Bitola do condutor | 26 AWG (typ.) | Tipicamente entre 24–28 AWG; especifique conforme aplicação |
| Corrente máxima por condutor | 1 A contínua (sujeito a bitola) | Voltada para sinais, não alimentação pesada |
| Temperatura operacional | -20 °C a +70 °C | Verificar se ambiente exige faixa ampliada |
| Certificações | RoHS, REACH, UL (VW‑1) | EMC conforme IEC 61000 série (dependendo do uso) |
| Peso | ~150–300 g (varia) | Depende da construção e blindagem |
Pinout detalhado e mapeamento de sinais
O conector DB25 segue o padrão EIA/TIA-232 para sinais seriais. Pinos críticos:
- Pin 2 (Tx) e Pin 3 (Rx): transmissão e recepção típicas em muitas implementações (inversão depende do equipamento).
- Pin 7 (SG): Signal Ground — essencial para referência de tensão e para evitar loops de terra.
- Pinos de handshake: 4 (DTR), 5 (GND), 6 (DSR), 8 (CTS), 20 (DTR em algumas implementações) — importantíssimos para equipamentos que usam hardware flow control.
Recomenda-se verificar o manual do equipamento para confirmar se o TX/RX está cruzado (null-modem) ou em straight-through.
Recomendações de fiação:
- Usar o drain wire da blindagem conectado ao ponto de terra único no armário para evitar loops de terra.
- Manter pares de sinais de alta importância (Tx/Rx) separados de condutores que transportam energia.
- Onde houver necessidade de conversão para RS-485/422, utilize conversores apropriados — não reaproveitar o cabo sem verificar impedância e paridade.
Tolerâncias, normas e certificações aplicáveis ao cabo DB25 macho-fêmea de 8m com parafuso/porca
Para integridade de dados e segurança, observe normas relevantes: EIA/TIA-232 (interface serial), IEC 61000-4-2/3/4 (imunidade EMC), ISO/IEC 11801 (quando cabos fazem parte da infraestrutura), e requisitos locais de segurança como UL VW‑1 para resistência a chama. Conformidade RoHS/REACH cobre restrições de substâncias perigosas.
Limites operacionais típicos: tensão de isolamento (fase-sinal) conforme especificação do cabo, temperatura operacional e ciclos de inserção. Para integridade mecânica, verifique número de ciclos de acoplamento do conector (muitas aplicações informam >500 ciclos). MTBF em cabos normalmente é substituído por expectativa de vida útil baseada em ciclos de flexão e ambiente (10+ anos em instalações estáticas com manutenção adequada).
Para aplicações médicas ou sensíveis, confirmar compatibilidade com normas específicas como IEC 60601-1 (aplicável a equipamentos médicos); em muitos casos, o cabo em si precisa ser avaliado no contexto do equipamento.
Importância, benefícios e diferenciais do cabo DB25 macho-fêmea de 8m com parafuso/porca
A principal vantagem é a confiabilidade mecânica: conectores metálicos com parafuso/porca minimizam desconexões por vibração ou contato acidental, reduzindo o MTTR. Isso é crítico em painéis industriais e racks de telecom, onde um cabo solto pode significar parada de produção. A blindagem e o drain wire reduzem ruído EMI, melhorando SNR e taxa de erro de transmissão.
Economicamente, a escolha de um cabo apropriado reduz custos indiretos como downtime e calibração de instrumentos. A durabilidade do cabo (material robusto e isolamento resistente) reduz a necessidade de substituições frequentes. Além disso, a pinagem completa do DB25 oferece flexibilidade para sinais assíncronos, controle de fluxo e linhas de handshaking sem adaptadores adicionais.
Diferenciais técnicos da série coaxial/DB25 ICP DAS incluem opções de LSZH para ambientes confinados, variações de bitola para aplicações específicas e certificações que facilitam homologação em projetos EPC. Para aplicações que exigem essa robustez, a série DB25 da ICP DAS é a solução ideal. Confira as especificações e solicite avaliação técnica: https://www.lri.com.br/comunicacao-de-dados/cabo-db25-macho-para-femea-de-8m-com-parafuso-porca
Guia prático de instalação e uso do cabo DB25 macho-fêmea de 8m com parafuso/porca: passo a passo
Preparação e verificação pré-instalação
Antes de instalar, realize inspeção visual da capa, blindagem e conectores: procure por cortes, pinagem desalinhada ou parafusos soltos. Meça continuidade entre pinos correspondentes e verifique resistência de isolamento entre blindagem e condutores. Confira o pinout do equipamento destinador para evitar inversões que podem causar danos.
Utilize multímetro em modo de continuidade para checar todos os 25 pinos; para RS-232, valide também a integridade do ground (Pin 7). Se possível, realize um teste de loopback na bancada para confirmar que o cabo e os conectores estão funcionando antes da instalação em campo. Registre resultados como evidência para QA.
Marque o cabo com identificação consistente (tags duráveis) em ambas as extremidades e documente o percurso no P&ID ou no diagrama elétrico do painel. Isso facilita manutenção e redução de erros futuros.
Procedimento de conexão segura (fixação por parafuso/porca)
Ao fixar o conector DB25, siga a ordem de aperto alternativa — primeiro alinhe os pinos, depois aperte levemente ambos os parafusos para garantir contato uniforme. Use ferramentas calibradas e torque recomendado pelo fabricante do conector (geralmente 0,5–1,0 Nm para parafusos pequenos, verificar especificação). Evite aperto excessivo que possa deformar o invólucro ou danificar os pinos.
Conecte o drain wire da blindagem ao ponto de terra único no painel, preferencialmente próximo ao conector para minimizar loop de terra. Em ambientes com ruído elevado, utilize aterramento em malha ou pontos de terra local e remoto conforme normas EMC. Não enrrole a blindagem na extremidade; faça uma transição limpa para o terminal de terra.
Após conexão, fixe o cabo dentro do painel com braçadeiras e pontos de apoio para evitar tensão no conector durante operação. Manter raio de curvatura mínimo conforme bitola evita fadiga mecânica.
Testes pós-instalação e validação funcional
Execute testes funcionais como comunicação serial básica (ping/echo) e verificação de taxas de erro (BER) entre equipamentos. Realize um teste de loopback ou utilize software de diagnóstico para validar Tx/Rx e handshaking. Registre latência, perda de pacotes e eventuais retransmissões.
Use analisador lógico ou osciloscópio para inspecionar formas de onda em Tx/Rx quando houver suspeita de integridade de sinal. Verifique níveis de tensão conforme EIA/TIA-232 (±3 a ±25 V típicos). Em ambientes críticos, realize testes de EMC no local para confirmar robustez contra interferência.
Documente todos os testes no template de QA e só libere a instalação após cumprimento dos critérios de aceitação: continuidade em 100% dos pinos, sem curto, comunicação estável por X horas (dependendo SLAs) e conformidade com diagramas.
Manutenção preventiva e vida útil estimada
Inspeções visuais semestrais são recomendadas em ambientes industriais; verifique abrasão, quebras na capa e corrosão nos conectores. Serviço de limpeza com álcool isopropílico em contato metálico evita oxidação. Substitua o cabo quando notar aumento de resistência de contato ou falhas intermitentes.
Vida útil típica para instalação fixa varia entre 5–15 anos, dependendo do ambiente (vibração, temperatura, agentes químicos). Em aplicações com movimento contínuo (robôs, portas), use soluções específicas com classificação flex para maior durabilidade. Documente histórico de falhas para feedback em especificação de compra.
Solução de problemas comuns durante a instalação
Se houver perda de comunicação, verifique pinagem e sinal ground primeiro — pinos trocados ou SG desconectado são causas frequentes. Teste continuidade e resistência entre pinos e blindagem; resistência elevada pode indicar conector corroído. Substitua por cabo de teste conhecido bom para isolar problema.
Ruído e erros intermitentes podem indicar blindagem não aterrada ou loops de terra; assegure único ponto de terra e reavalie roteamento próximo a fontes de potência. Use ferrites ou filtros se necessário. Para problemas relacionados a handshakes, verifique níveis de tensão e configuração de hardware flow control nos dispositivos.
Em casos de incompatibilidade de sinal (RS-232 vs RS-422/485), não improvise: utilize conversores adequados. Registrar logs de comunicação e capturas de tráfego auxilia na definição do root cause.
Integração do cabo DB25 macho-fêmea de 8m com parafuso/porca com sistemas SCADA e IIoT
Ao integrar em topologias SCADA/IIoT, o cabo DB25 costuma ser o elo físico entre equipamento legacy e gateways de comunicação. Deve-se mapear corretamente sinais RS-232 (ou converter para RS-485 quando necessário) para manter integridade dos dados. Considere latência e taxas de amostragem dos dados quando projetar aquisição de telemetria.
Recomenda-se que gateways IIoT possuam buffers e retry logic ante falhas seriais; o cabo em si deve fazer parte do plano de redundância física quando a comunicação é crítica (por exemplo, cabos paralelos ou caminhos redundantes). Para ambientes com grande ruído, combine blindagem adequada com filtros e aterramento criterioso.
Integração também exige validação de protocolos e drivers no SCADA (por exemplo, modbus RTU sobre serial) e verificação de paridade, bits de stop e baud rate. Documente configuração de portas e utilize scripts de teste automatizados para homologaçã o.
Protocolos, drivers e portas típicas atendidas
O DB25 é frequentemente utilizado com RS-232 (EIA/TIA-232), suportando protocolos como Modbus RTU, protocolos proprietários seriais e comunicação ASCII. Quando interoperabilidade com RS-485/422 for necessária, utilize conversores industriais e cabos apropriados para par trançado balanceado.
Drivers no SCADA/IIoT devem permitir configuração de baud rate (110–115200+), paridade e controle de fluxo (RTS/CTS). As portas são tipicamente COMx em servidores/RTUs; mapear corretamente no sistema de supervisão evita conflitos. Em gateways IIoT, verifique suporte a múltiplas portas seriais e isolamento galvânico.
Para integração com sistemas modernos, considere encapsular dados seriais via TCP/IP (serial-to-ethernet) com atenção à latência e perda de pacote.
Boas práticas de aterramento e blindagem em ambientes IIoT
Use um ponto de terra único para o drain wire da blindagem para prevenir ground loops. Em salas de controle, aterramento local e rede de malha podem ser combinados sob projeto elétrico, mas o aterramento do cabo deve seguir a norma e ser consistente. Evite ligar blindagem em ambas extremidades sem considerar potencial diferencial de terra.
Mantenha o cabo afastado de cabos de força e fontes de alta tensão; quando não for possível, cruze-os em ângulo de 90° para reduzir acoplamento. Em ambientes industriais severos, considere blindagens duplas e revestimentos metálicos adicionais.
Documente e teste a eficácia do aterramento medindo resistência de terra e realizando testes de EMI quando necessário. Ferrites e filtros em pontos críticos ajudam a mitigar interferência residual.
Exemplos de arquitetura: conectar RTUs, PLCs e gateways IIoT
Arquitetura típica: PLC/RTU ↔ (cabo DB25 blindado 8m) ↔ painel de I/O ou gateway serial ↔ gateway IIoT ↔ servidor SCADA. O cabo representa o link físico entre o equipamento de campo e o módulo de comunicação. Em arquiteturas redundantes, dois cabos podem conectar duas portas independentes para failover.
Em retrofit de legacy, o DB25 pode ligar um instrumento antigo a um conversor serial-to-MQTT para envio a nuvem. Nesses cenários, mantenha buffers e timestamps para garantir sincronização. Para instrumentação crítica, adicione monitoramento de integridade do link via heartbeats no protocolo.
Planeje rotas de cabo, pontos de ancoragem e proteção mecânica em dutos ou bandejas para garantir ciclo de vida prolongado e fácil manutenção.
Exemplos práticos de uso do cabo DB25 macho-fêmea de 8m com parafuso/porca: estudos de caso e cenários reais
Caso 1: Integração entre PLC e painel de I/O em planta industrial
Descrição: Um PLC em sala de controle comunica-se com um painel de I/O remoto localizado em sala adjacente, separado por 6–8 m. O cabo DB25 blindado 8 m fornece conexão direta com handshaking para diagnóstico e programação remota. Resultado: redução de tempo de fiação e eliminação de falhas intermitentes por vibração graças ao fixador por parafuso.
Passo a passo: verificar pinout do PLC e do módulo I/O, testar continuidade, instalar cabo com drain wire aterrado e validar comunicação via software de programação do PLC. Benefício: menor MTTR e maior confiabilidade operacional.
Caso 2: Testes de bancada e instrumentação de medição
Descrição: Engenharia de testes usa o cabo para conectar um registrador de dados ao instrumento de medição em bancada. A pinagem completa do DB25 permite transferir sinais de controle e status, além de comunicação serial. Resultado prático: procedimentos de calibração mais rápidos e repetíveis.
Checklist de teste: verificação de continuidade em todos pinos, teste de loopback, validação de taxas de transmissão e checagem de ruído com osciloscópio. Mantém histórico de testes para QA.
Caso 3: Comunicação entre equipamento legacy e gateway IIoT
Descrição: Em retrofit, um equipamento legacy com saída DB25 foi conectado a um gateway serial-to-MQTT usando o cabo DB25 de 8 m. Conversor isolado manteve compatibilidade e protegou o PLC de transientes. Resultado: dados do equipamento integrados à plataforma IIoT sem necessidade de substituir hardware crítico.
Procedimento: mapear sinais, instalar conversor isolado, configurar driver no gateway e validar envio de pacotes para nuvem. Essa abordagem prolonga vida útil do equipamento e acelera digitalização.
Comparação técnica: cabo DB25 macho-fêmea de 8m com parafuso/porca vs produtos similares da ICP DAS
Matriz de comparação rápida
| Modelo / Item | DB25 8m com parafuso/porca | DB9 blindado 5m | DB25 flex 3m (flexível) |
|---|---|---|---|
| Comprimento | 8 m | 5 m | 3 m |
| Fixação | Parafuso/porca | Parafuso | Conector com travamento rápido |
| Blindagem | Trançada + folha | Trançada | Sim, leve |
| Bitola típica | 26 AWG | 24 AWG | 28 AWG flex |
| Ambiente recomendado | Racks/painéis | Bancadas/menor percurso | Movimentação contínua |
| Preço relativo | Médio | Baixo | Médio-alto |
Vantagens e limitações relativas
O DB25 8 m com parafuso/porca tem vantagem quando se precisa de distância maior e robustez mecânica; é ideal para painéis industriais. Limitação: não é a melhor opção para aplicações com movimento contínuo (usar cabo flex). DB9 é mais compacto e barato para conexões curtas; modelos flexíveis atendem robótica.
Escolha baseada em critérios: distância, movimento, necessidade de handshaking e pinagem completa. Se precisar de versões customizadas, a ICP DAS e o distribuidor LRI oferecem opções sob demanda.
Erros comuns, armadilhas de engenharia e detalhes técnicos a evitar ao usar o cabo DB25 macho-fêmea de 8m com parafuso/porca
Evite conectar a blindagem em ambos os extremos sem avaliação — isso pode gerar loops de terra podendo introduzir ruído. Não ignore a necessidade de verificar pinagem de cada equipamento; confundir TX/RX ou handshaking causa falhas e possíveis danos. Não use cabo para alimentação de corrente significativa além das especificações de bitola.
Não subestime o impacto de aperto excessivo nos parafusos; torque impróprio pode danificar pinos. Evite rotações bruscas e raios de curvatura menores que o recomendado para prevenir fadiga de condutor. Ao usar conversores RS-232 para RS-485, não reutilize condutores sem ajustar impedância e esquema de transmissão.
Planeje manutenção e rotas de cabo antecipadamente para evitar exposição a químicos, temperaturas extremas ou movimentação frequente que acelerem falhas.
Checklist de conformidade e QA antes da liberação do sistema
- Documentação: diagrama elétrico atualizado com pinagem e identificação do cabo.
- Inspeção física: sem cortes, conectores íntegros, parafusos funcionando.
- Testes elétricos: continuidade em 100% dos pinos, resistência de isolamento adequada, sem curtos.
- Testes funcionais: comunicação validada por X horas, BER aceitável e logs de teste.
- EMC e aterramento: blindagem ligada corretamente a ponto de terra, teste de ruído se aplicável.
- Conformidade: verificar certificados RoHS/REACH e requisitos locais (UL, IEC).
Registre resultados em checklist formal e libere somente após aprovação das seções elétrica, instrumentação e QA.
Conclusão e chamada para ação: solicite cotação ou entre em contato sobre o cabo DB25 macho-fêmea de 8m com parafuso/porca
Resumo executivo: o cabo DB25 macho-fêmea de 8m com parafuso/porca é uma solução econômica e robusta para interconexão serial em ambientes industriais, oferecendo confiabilidade mecânica, blindagem eficaz e pinagem completa para sinais e handshaking. Recomendado para PLCs, painéis de I/O, RTUs e aplicações de retrofit IIoT. Para projetos críticos, a especificação correta e os testes descritos acima reduzem riscos operacionais e custos de manutenção.
Próximos passos: se você precisa de avaliação técnica ou cotação, entre em contato com nosso suporte e solicite amostras ou opções customizadas. Para aplicações que exigem essa robustez, a série DB25 da ICP DAS é a solução ideal. Confira as especificações e faça sua solicitação: https://www.lri.com.br/comunicacao-de-dados/cabo-db25-macho-para-femea-de-8m-com-parafuso-porca
Incentivo à interação: deixe suas dúvidas nos comentários abaixo, descreva seu caso de uso e nossa equipe técnica responderá com recomendações práticas e possíveis alternativas. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Perspectivas futuras e aplicações estratégicas do cabo DB25 macho-fêmea de 8m com parafuso/porca
Tendências: o retrofit de equipamentos legacy continuará gerando demanda por cabos DB25 robustos, principalmente enquanto indústrias migrarão gradualmente para soluções nativas Ethernet/IIoT. A existência de opções com maior blindagem e materiais LSZH será cada vez mais requisitada em ambientes com normas ambientais e de segurança mais rigorosas.
Oportunidades por setor: utilities e energia demandarão conexões mais seguras e protegidas contra transientes; manufatura aposta em cabos com versões flexíveis para robôs colaborativos; OEMs valorizam opções customizadas para integração em painéis. Estratégia de aquisição: considerar estoques para substituição rápida e especificações que facilitem certificações do sistema.
Conclusão estratégica: invista em cabos com documentação técnica completa e suporte de fornecedor (ICP DAS / LRI) para acelerar homologação e reduzir custos de ciclo de vida. Para mais soluções e comparativos técnicos, visite o blog técnico e a linha de produtos no portal LRI: https://blog.lri.com.br/ e https://www.lri.com.br/comunicacao-de-dados/cabo-db25-macho-para-femea-de-8m-com-parafuso-porca
