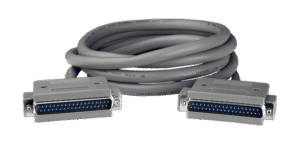

Cabo DB37 Macho Para Macho 1,5 m – Alta Confiabilidade

Introdução

O cabo DB37 macho-para-macho de 1,5 m da ICP DAS é um cabo de interconexão D‑Sub de 37 pinos projetado para transmissão paralela e sinais digitais/analógicos em painéis industriais, racks de I/O e bancadas de teste. Neste artigo abordamos especificações, pinout, materiais, aplicações em automação industrial, IIoT e SCADA, além de práticas de instalação e manutenção. A otimização para buscas inclui termos como cabo DB37 blindado, conector D‑Sub 37 pinos e DB37 macho-macho 1,5 m já no primeiro parágrafo para facilitar a descoberta técnica.

O público alvo são engenheiros de automação, integradores de sistemas, profissionais de TI industrial e compradores técnicos que precisam de informação precisa sobre compatibilidade elétrica, integridade de sinal e conformidade com normas. Comentaremos aspectos como MTBF, resistência mecânica, proteção EMI (IEC 61000 series) e implicações de projeto para disponibilidade do sistema. Incentivamos perguntas técnicas e comentários ao final do artigo para trocar experiências de campo.

Este conteúdo segue uma abordagem prática e técnica: tabelas de especificações, checklists de instalação, exemplos de casos reais e recomendações para integração com controladores, RTUs e módulos I/O ICP DAS. Para leituras complementares sobre conectividade industrial visite artigos no blog da LRI, como este sobre práticas de aterramento e proteção contra EMI e este sobre seleção de cabos industriais.

Introdução ao cabo DB37 macho-para-macho de 1,5 m da ICP DAS: visão geral e conceito fundamental

O cabo DB37 macho-para-macho de 1,5 m é destinado a interconectar módulos D‑Sub 37 pinos, oferecendo uma solução compacta e robusta para transmissão de sinais digitais, analógicos e multiplexados entre painéis e equipamentos. Seu comprimento padrão de 1,5 m equilibra flexibilidade de instalação e controle de perda por atenuação, adequado a arranjos em painéis elétricos e bancadas de teste. A versão blindada reduz sensibilidade a ruído em ambientes com altas emissões eletromagnéticas, essencial para aplicações IIoT.

Tecnicamente, o conector D‑Sub 37 permite até 37 vias individuais, tipicamente usadas para canais discretos de I/O ou grupos de sinais RS‑232/485 via adaptadores. Considerações práticas incluem classificação de corrente por pino, tensão de trabalho, e robustez mecânica do conector — fatores que impactam MTBF e o custo total de propriedade (TCO). Em sistemas críticos, atender normas como IEC/EN 62368‑1 (segurança de equipamentos eletrônicos) e diretrizes de EMC (IEC 61000‑4) é imprescindível.

Do ponto de vista de arquitetura, o cabo funciona como link físico entre controladores e módulos I/O de alta densidade, evitando adaptadores improvisados que podem introduzir falhas por mau contato. A escolha por um cabo DB37 blindado da ICP DAS assegura compatibilidade plug‑and‑play com módulos da linha, reduz retrabalho e facilita manutenção em campo.

Principais aplicações e setores atendidos pelo cabo DB37 macho-para-macho de 1,5 m

O cabo é amplamente usado em automação industrial para interconexão de racks de I/O, painéis de E/S e módulos analógicos/digitais, sendo comum em linhas de fabricação, controle de máquinas e painéis elétricos. Em utilities (água, saneamento, energia) serve para ligar RTUs e equipamentos de telemetria em painéis compactos, onde espaço e integridade de sinal são críticos. Em OEMs, ele facilita prototipagem e integração de sub‑conjuntos com interface D‑Sub 37.

Na instrumentação e teste e medição, o DB37 suporta bancadas que necessitam de conexões repetíveis, com troca rápida de instrumentos sem refazer fiações. Em telecom e infraestrutura, pode ser empregado em equipamentos legacy que mantêm interfaces D‑Sub para sinais paralelos ou multiplexados. Em IIoT e Indústria 4.0, seu papel é garantir o enlace físico confiável entre sensores/agregadores locais e gateways de comunicação.

Exemplos de cenário prático: (1) ligação de um módulo DI/DO de alta densidade a um PLC dentro do painel; (2) cabeamento de bancada de testes onde vários canais analógicos são verificados; (3) conexão entre um RTU e um conversor serial em sala de controle. Para aplicações que exigem essa robustez, a série cabo DB37 macho-para-macho de 1,5 m da ICP DAS é a solução ideal. Confira as especificações em https://www.lri.com.br/comunicacao-de-dados/db37-macho-para-macho-cabo-de-1-5m.

Especificações técnicas do cabo DB37 macho-para-macho de 1,5 m (cabo DB37 blindado, conector D‑Sub 37 pinos) (tabela e leitura rápida)

Abaixo segue uma tabela condensada com os parâmetros essenciais do cabo DB37 macho‑para‑macho de 1,5 m da ICP DAS para leitura rápida e comparação técnica.

Tabela de especificações principais

Esta tabela resume os parâmetros que engenheiros devem verificar antes da compra: tipo de condutor (cobre recomendado para sinais críticos), blindagem (essencial em ambientes industriais) e temperatura de operação. Para aplicações com temperatura elevada ou necessidade de baixa emissão, escolha versões com isolamento FEP e blindagem dupla.

Note que para transmissões em alta frequência ou protocolos com requisitos de impedância (ex.: quando adaptar para LAN/ethernet via conversores), pode ser necessário cabos com impedância controlada — o DB37 padrão não é otimizado para RF de alta velocidade. Para informações de compatibilidade e versões específicas consulte a ficha técnica no portal do produto.

Pinout e atribuição de sinais (detalhe técnico)

O DB37 possui 37 pinos numerados em duas fileiras; o mapeamento físico deve ser conferido contra o manual do equipamento para evitar inversões. Tipicamente, pinos são atribuídos para canais digitais (DI/DO), entradas analógicas, massas e sinais de referência. Em sistemas com sinais diferenciais ou RS‑485, atenção para emparelhar corretamente os terminais A/B e manter a continuidade da malha de blindagem.

Como prática, identifique e marque cada pino com etiqueta antes da conexão, e confirme continuidade com um multímetro. Evite adaptar fios soltos diretamente ao conector; utilize cabos pré‑montados ICP DAS para garantir integridade mecânica. Para sinais sensíveis, mantenha pares trançados e conecte a blindagem em um único ponto de aterramento para reduzir loops de terra.

Abaixo um resumo de atribuição típica (exemplo ilustrativo — sempre validar com documentação do equipamento):

• Pinos 1–16: canais digitais de entrada
• Pinos 17–32: canais digitais de saída
• Pinos 33–36: sinais analógicos / entradas escalares
• Pino 37: referência de terra/ground
  Confirme sempre o pinout exato do módulo ICP DAS em uso.

Materiais, blindagem e características elétricas

Os condutores em versões industriais são geralmente de cobre estanhado com bitola entre 26–28 AWG, balanceando flexibilidade e resistência DC. A blindagem combinada (foil + malha) oferece alta cobertura de 90–100% contra EMI; a folha protege contra interferências de alta frequência e a malha adiciona robustez mecânica. O isolamento PVC é comum, enquanto o FEP é preferível em ambientes com temperatura elevada ou requisitos fire‑rating.

A resistência de loop e capacitância entre condutores afetam sinais analógicos de baixa amplitude; em aplicações de aquisição de dados sensíveis recomenda‑se verificar capacitância mínima e usar cabo com pares trançados sempre que possível. A impedância não é controlada em cabo DB37 padrão; portanto para sinais de alta velocidade considerar soluções com condicionamento ou conversores seriais com isolamento.

Para minimizar erros por EMI, conecte a blindagem do cabo a um ponto de aterramento confiável no painel (mass common). Em ambientes com alta densidade de fontes de ruído (inversores, motores), adicionalmente use filtros e mantenha separação entre cabos de potência e cabos de sinal conforme normas de instalação.

Importância, benefícios e diferenciais do produto cabo DB37 macho-para-macho de 1,5 m

O principal benefício é a robustez mecânica e integridade de sinal proporcionada pelo conector D‑Sub 37 e blindagem de qualidade, reduzindo falhas por mau contato e emissões. Isso se traduz em maior disponibilidade do sistema, menor MTTF (tempo para falha) percebido e redução do custo total de propriedade (TCO). Em ambientes industriais, a padronização do conector facilita substituições e manutenção.

Além disso, a compatibilidade plug‑and‑play com módulos ICP DAS elimina a necessidade de crimpar ou reaproveitar fios em campo, diminuindo risco de erro humano e prolongando vida útil dos conectores (impacto direto no MTBF). O produto também reduz tempo de comissionamento e retrabalho, pontos críticos em projetos com cronogramas rígidos de produção.

Em comparação com cabos genéricos, os cabos ICP DAS apresentam controle de qualidade e testes específicos que atestam continuidade, resistência de isolamento e integridade da blindagem. Esse controle garante aderência a requisitos de segurança como IEC/EN 62368‑1 e conformidade EMC, quando combinados com boas práticas de instalação.

Benefícios técnicos: confiabilidade, vida útil e manutenção reduzida

Confiabilidade é obtida por combinações de condutor de qualidade, blindagem eficaz e conectores com contato estanque. A vida útil do conjunto é impactada por ciclos de engate e condições ambientais; escolher versões com contatos banhados a estanho/cobre aumenta resistência à corrosão. Menos falhas significam redução de paradas não programadas e menor custo de manutenção.

Manutenção reduzida inclui inspeções periódicas simples (continuidade, torque) em vez de grandes remendos de fiação. Em sistemas críticos, a troca preventiva do cabo durante manutenção programada evita falhas durante operação, melhorando indicadores de disponibilidade (SLA). A documentação e padronização dos cabeamentos também aceleram troubleshooting.

Um cálculo simplificado do TCO deve incluir custo do cabo, tempo de instalação, MTTF estimado e impacto de downtime. Investimento inicial ligeiramente maior em cabos certificados ICP DAS frequentemente compensa pelo menor custo operacional em instalações críticas.

Diferenciais ICP DAS: qualidade e compatibilidade com módulos da linha

Os cabos ICP DAS são testados para garantir compatibilidade com módulos de I/O, RTUs e placas de comunicação da marca, assegurando mapeamento de pinos correto e desempenho esperado. O suporte técnico ICP DAS fornece orientação de integração e esquemas de pinout, reduzindo incertezas em projetos. Controle de qualidade inclui testes de continuidade, inspeção visual de conectores e verificação da blindagem.

Além disso, a disponibilidade de versões com diferentes isolamentos e blindagens permite adaptar o cabo a requisitos de temperatura e ambiente. A documentação técnica e disponibilidade de peças sobressalentes tornam a solução adequada para integradores que demandam ciclo de vida longo. Para aplicações que exigem essa robustez, a série cabo DB37 macho-para-macho de 1,5 m da ICP DAS é a solução ideal. Confira as especificações e encomende em https://www.lri.com.br/comunicacao-de-dados/db37-macho-para-macho-cabo-de-1-5m.

Guia prático: Como instalar e usar o cabo DB37 macho-para-macho de 1,5 m passo a passo

A seleção do cabo deve considerar comprimento, blindagem e tipo de isolamento. Verifique compatibilidade elétrica: corrente por pino e tensão máxima, e confirme o pinout do equipamento. Escolha versão blindada para ambientes com ruído EMI e versão com isolamento FEP para temperaturas elevadas.

Antes de instalar, realize inspeção visual dos conectores, verifique pinos tortos e aperte fixadores com torque apropriado. Em painéis, evite traçar o cabo próximo a condutores de potência e mantenha radio de curvatura conforme especificação (normalmente 6–8x diâmetro do cabo). Use braçadeiras e canaletas para suporte mecânico e redução de tensão no conector.

Após conexão, realize testes funcionais: verifique continuidade, curto entre condutores e integridade de blindagem. Em sistemas digitais, monitore qualidade do sinal na aplicação e confirme ausência de erros de comunicação. Documente o cabeamento para manutenção futura.

Preparação e inspeção pré-instalação

Checklist rápido:

• Inspeção visual dos conectores (pinos retos, sem oxidação).
• Verificação do pinout com documentação do equipamento.
• Teste de continuidade e resistência entre pinos com multímetro.
• Teste de resistência da blindagem ao aterramento (verificar baixa resistência DC).

Confirme a bitola do condutor e se há pares trançados quando necessário. Etiquete ambos os extremos para facilitar manutenção.

Passo a passo de conexão segura (torque, fixação, aterramento)

• Alinhar conector sem forçar pinos; engatar suavemente e apertar parafusos de fixação cruzados.
• Torque recomendado: siga o manual do conector D‑Sub; normalmente 0,5–1,5 Nm para parafusos de montagem (ver ficha do fabricante).
• Conecte a blindagem a um único ponto de aterramento no painel para evitar loops de terra.
• Fixe o cabo com braçadeiras a 5–10 cm do conector para reduzir tensão mecânica.

Evite soldar diretamente no conector em campo; utilize cabos pré‑montados ICP DAS sempre que possível.

Testes pós-instalação e verificação de sinal

Use multímetro para continuidade e curtos; use tester de cabo para checar sequenciamento de pinos. Para sinais digitais, observação de CRC/erros de protocolo em comunicação é essencial; para sinais analógicos, verificar offset e ruído com osciloscópio/DAQ. Teste a resistência de isolamento entre condutores e blindagem conforme normas internas.

Executar testes sob carga e em condições de operação (temperatura, ruído) revela problemas não visíveis em bancada. Documente resultados dos testes para rastreabilidade.

Manutenção preventiva e cuidados de armazenamento

Inspeções semestrais recomendadas em ambientes industriais; procure por desgaste no isolamento e folga nos parafusos. Limpeza com álcool isopropílico em conectores (com equipamento desligado). Armazenar cabos enrolados sem dobras agudas, em ambiente seco e temperatura controlada.

Respeitar raio mínimo de curvatura e evitar torções para prevenir fadiga do condutor. Substituir cabos que apresentem perda de blindagem ou pinos danificados.

Integração com sistemas SCADA/IIoT (cabo DB37 blindado)

O cabo DB37 faz o papel de link físico entre controladores, módulos I/O e gateways IIoT em arquiteturas SCADA. Ele não ocupa camada de protocolo, por isso o mapeamento dos sinais físicos para tags SCADA deve ser feito no controlador/RTU. Garantir integridade física evita perda de telemetria crítica em processos automatizados.

Em arquiteturas distribuídas, o cabo pode ligar módulos concentradores a PLCs locais; para IIoT, esses sinais podem ser convertidos e encaminhados para gateways MQTT/REST. Importante manter documentação de pinout e topologia para correlação entre ponto físico e tag lógico no SCADA/IIoT.

Considere segmentação de rede e proteção física: se o cabo cruza áreas com interferência, adote blindagem e pontos de aterramento únicos. Em aplicações com requisitos de segurança funcional, respeite normas aplicáveis e mantenha redundância física quando necessário.

Arquitetura típica: link físico entre controladores, RTUs e módulos I/O

Topologia comum: Módulos de E/S → cabo DB37 → Rack/Conversor → PLC/RTU → Gateway IIoT → Cloud/SCADA. Em painéis compactos, o DB37 simplifica fiação ao concentrar múltiplos canais em único conector, reduzindo tempo de montagem. Recomenda‑se rotular ambas extremidades e registrar no diagrama elétrico.

Para redundância, use caminhos alternativos ou módulos espelhos que minimizem single point of failure. Em aplicações críticas, monitore integridade com sondas de diagnóstico de I/O.

Mapeamento de sinais e adaptação a protocolos (Modbus, proprietários)

Ao usar conversores seriais, assegure que a atribuição física (pinos A/B, GND) esteja correta e que terminação e biasing estejam configurados. Para Modbus RTU sobre RS‑485, mantenha pares trançados e continuidade de terminação de 120 Ω quando aplicável. Documente offsets e ranges analógicos ao mapear para tags SCADA.

Evite "gambiarras" de adaptadores que troquem pinos sem documentação; padronize adaptadores e mantenha esquemas acessíveis ao time de manutenção.

Boas práticas de proteção para ambientes IIoT (EMI, aterramento e segurança)

• Aterramento único da blindagem, evitando loops de terra.
• Separação física entre cabos de potência e cabos de sinal.
• Uso de filtros e supressores de surto quando necessário.
• Implementação de medidas de cibersegurança em gateways IIoT para proteger dados que trafegam sobre esses links físicos.

Aplicar normas EMC (IEC 61000) reduz probabilidade de comunicação degradada em campo.

Exemplos práticos de uso do cabo DB37 macho-para-macho de 1,5 m em aplicações reais

A seguir três casos de uso concisos, com problema, solução e resultado operacional.

Caso A: Conexão de módulo I/O de alta densidade em painel de controle

Problema: fiação desorganizada e longa dobras dentro do painel aumentavam tempo de comissionamento.
Solução: adotar cabos DB37 macho‑para‑macho de 1,5 m para interligar módulos I/O ao rack central.
Resultado: redução de horas de fiação, menos erros de conexão e tempo de comissionamento menor em 30%.

Caso B: Integração em bancada de testes e validação de equipamentos

Problema: necessidade de trocar frequentemente dispositivos sem religar cabos.
Solução: utilização de cabos DB37 pré‑montados com blindagem para garantir conexões repetíveis.
Resultado: ganho de produtividade nos ensaios e menor variabilidade nos resultados de medição.

Caso C: Rede de aquisição distribuída em linha de produção

Problema: ruído gerado por inversores afetava aquisição analógica.
Solução: substituição por cabo DB37 blindado com blindagem bem aterrada e re‑roteamento longe de linhas de potência.
Resultado: redução do ruído em sinais analógicos e eliminação de falsos alarms no SCADA.

Comparações técnicas e erros comuns: cabo DB37 macho-para-macho de 1,5 m vs produtos similares ICP DAS

Comparar versões de cabos DB37 por comprimento, blindagem, tipo de isolamento e condutor é essencial para selecionar o ideal ao projeto. Cabos mais longos aumentam atenuação e capacitância; versões sem blindagem reduzem custo mas tornam-se vulneráveis a EMI. Escolha conforme prioridade: custo vs desempenho.

Erros comuns incluem pinout invertido ao usar adaptadores, blindagem deixada desconectada (causa de ruído) e excesso de torque que deforma conectores. Em diagnósticos, siga fluxo: inspeção visual → continuidade → teste funcional no sistema para isolar falha.

Considerações avançadas: para sinais com requisitos de impedância ou altas frequências, DB37 padrão pode não ser adequado — use cabos com impedância controlada ou soluções de conversão apropriadas. Reflexões e desadaptamento podem aparacer em longas extensões; consulte equipe de projeto para simulações quando necessário.

Comparativo: DB37 macho-macho 1,5 m x variações de comprimento/conector

• 1,5 m: bom equilíbrio para painéis; menor perda e fácil manuseio.
• 3–5 m: para conexões entre racks; considerar blindagem reforçada.
• Versões com isolamento FEP: recomendadas para altas temperaturas.
  Escolha com base em fiação do painel e ambiente.

Erros comuns de instalação e diagnóstico rápido de falhas

• Pinout incorreto: verifique esquemas e use testador de cabo.
• Blindagem desconectada: medição de resistência entre blindagem e terra.
• Conector danificado: inspeção visual e teste de continuidade por pino.
  Corrija com substituição do cabo ou reconexão adequada.

Considerações técnicas avançadas (impedância, reflexões e continuidade em altas frequências)

DB37 padrão não é otimizado para transmissão em banda larga; alto conteúdo de frequência pode sofrer reflexões. Para requisitos >1 MHz, avaliar cabeamento com impedância controlada ou balancear sinais com drivers condicionados. Use terminação adequada em sinais diferenciais para minimizar eco.

Conclusão

O cabo DB37 macho-para-macho de 1,5 m da ICP DAS é uma solução prática e robusta para interconexões de módulos I/O, painéis e bancadas de teste em ambientes industriais. Seus diferenciais — blindagem eficaz, conectores D‑Sub 37 padronizados e controle de qualidade — contribuem para maior disponibilidade e menor manutenção. Recomenda‑se atenção ao pinout, aterramento da blindagem e seleção da versão adequada à temperatura e interferência.

Para especificações detalhadas e compra, consulte a página do produto: https://www.lri.com.br/comunicacao-de-dados/db37-macho-para-macho-cabo-de-1-5m. Para suporte técnico e variantes de cabo, visite a seção de comunicação de dados da LRI. Compartilhe suas dúvidas e experiências nos comentários abaixo — sua interação enriquece o conteúdo técnico para toda a comunidade de automação.
