Introdução — O que é o cabo DB9 macho–fêmea com núcleo de ferrite (RS-232) da ICP DAS?

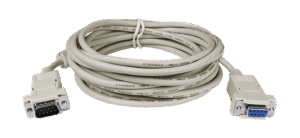

O cabo DB9 macho–fêmea com núcleo de ferrite (RS-232) da ICP DAS é um cabo serial robusto projetado para comunicações RS-232 entre dispositivos industriais, com conector DB9 em cada extremidade e um núcleo de ferrite incorporado para atenuação de ruído eletromagnético. Neste artigo técnico usarei termos como RS-232, cabo DB9, núcleo de ferrite e ICP DAS desde já para contextualizar protocolos seriais, I/O legacy e integração IIoT.
Projetado para ambientes industriais, o cabo atende a requisitos de integridade de sinal para aplicações de automação, SCADA e retrofit de controladores legados. Em comparação com cabos sem ferrite, ele melhora a imunidade a EMI/RFI, reduz falhas por ruído e facilita a conformidade com boas práticas de cabeamento em plantas.
A abordagem que adoto aqui é prática e normativa: citarei normas aplicáveis (ex.: IEC/EN 62368‑1 para compatibilidade eletromagnética de equipamentos de TI e referências de compatibilidade elétrica), apresentarei tabelas de especificação, pinagem DB9, procedimentos de teste e recomendações de instalação para engenheiros de automação e integradores de sistemas.
Principais aplicações e setores atendidos por cabo DB9 macho–fêmea com núcleo de ferrite (RS-232)
O cabo é amplamente usado em PLCs, RTUs, HMIs, modems industriais e equipamentos de teste/medição que ainda utilizam RS-232 para comunicação ponto‑a‑ponto. Em linhas de produção, é comum usá‑lo para programação e diagnóstico de controladores, integração de painéis e conexões de debug.
Em utilities e energia, o cabo garante maior confiabilidade quando dispositivos RS-232 ficam próximos a fontes de EMI — como inversores, transformadores ou painéis de média tensão. Em retrofit de máquinas antigas, ele torna a integração mais robusta, reduzindo falsos positivos/erros de comunicação.
Setores típicos: manufatura, petróleo & gás, utilities, automação predial, transporte ferroviário e OEMs. Para leitura complementar sobre seleção de cabos e mitigação de EMI, veja os artigos do blog: https://blog.lri.com.br/como-escolher-cabos e https://blog.lri.com.br/mitigacao-emi-industrial.
Especificações técnicas do cabo DB9 macho–fêmea com núcleo de ferrite (RS-232)
Tabela de especificações (comprimento, conector, corrente/voltagem, impedância, atenuação, temperatura)
| Parâmetro | Valor típico | Observação / Tolerância |
|---|---|---|
| Conector | DB9 macho → DB9 fêmea | Metal shell com blindagem |
| Condutor | 2 x AWG 28 (sinal + GND) | Cobre estanhado, par não trançado |
| Comprimentos | 0.5 m / 1 m / 2 m / 5 m | Outros sob encomenda |
| Tensão nominal | ±12 V (RS‑232 padrão) | Suporta picos conforme driver +/-25 V |
| Corrente máxima | < 100 mA | Apenas sinais; não para alimentação |
| Impedância | Não crítico (single‑ended) | Capacitância ~50 pF/m |
| Atenuação EMI | 10–30 dB @ 10 MHz–1 GHz (depende do ferrite) | Medição típica em laboratório |
| Temperatura operacional | −20 a +80 °C | Conector metálico com goma de selagem |
| Vida mecânica | > 1000 ciclos de acoplamento | MTBF elevado por ausência de partes móveis |
| Certificações | RoHS, compatibilidade EMC | Testes de fábrica e inspeção 100% |
O núcleo de ferrite integrado fornece atenuação de ruído variável com frequência; dados típicos indicam redução de 10–30 dB em faixas críticas de rádiofrequência. A capacitância e resistência DC são suficientemente baixas para não degradar sinais RS‑232 a curtas distâncias.
A construção com conector blindado minimiza loops de terra e ruído de modo prático, alinhando‑se às práticas de grounding recomendadas por normas EMC. Para aplicações médicas ou com requisitos IEC 60601‑1, confirmar isolamento e certificações do sistema final.
Para aplicações que exigem essa robustez, a série Cabo DB9 macho–fêmea com núcleo de ferrite da ICP DAS é a solução ideal. Confira as especificações completas na página do produto: https://www.lri.com.br/comunicacao-de-dados/cabo-db9-macho-para-femea-com-nucleo-de-ferrite-rs-232.
Pinagem, sinais RS-232 e mapeamento DB9 macho → fêmea
| Pino (DB9) | Nome RS-232 | Função típica |
|---|---|---|
| 1 | DCD | Detecção de portadora |
| 2 | RXD | Receber dados |
| 3 | TXD | Transmitir dados |
| 4 | DTR | Data Terminal Ready |
| 5 | GND | Terra de sinal |
| 6 | DSR | Data Set Ready |
| 7 | RTS | Request To Send |
| 8 | CTS | Clear To Send |
| 9 | RI | Ring Indicator |
O mapeamento macho→fêmea é pin‑to‑pin (1→1, 2→2 etc.) a menos que especificado cross‑over para aplicações especiais. RS‑232 é single‑ended e usa níveis típicos de ±3 a ±15 V; portanto, atenção à polaridade e aos drivers.
Quando integrar com PLCs/RTUs, verifique se os RTS/CTS são usados (hardware flow control) ou se a comunicação depende apenas de TX/RX/GND para modos simples. Em ambientes com ruído, o núcleo de ferrite reduz os falsos disparos de sinais de controle.
Para referências de testes e pinagem completa, consulte também nosso guia prático de cabeamento serial em https://blog.lri.com.br/guia-cabos-seriais.
Materiais, dimensões e certificações (RoHS, etc.)
Os condutores são normalmente de cobre estanhado, com isolamento de PVC ou LSZH para versões resistentes a óleo. O conector possui carcaça metálica com parafuso de fixação para uso industrial. O núcleo de ferrite é composto por óxidos de ferro formulados para banda larga.
Certificações padrão incluem RoHS e conformidade EMC verificada em ensaios; para ambientes especiais, há opções com capa reforçada, blindagem adicional e ratings IP. A construção segue boas práticas de design para minimizar microfonia e desgaste mecânico.
Analogamente ao MTBF em componentes eletrônicos, um cabo sem partes móveis tem vida útil alta; a criticidade está em conformidade mecânica e proteção contra tração. Para aplicações com requisitos específicos, peça relatórios de ensaio ao suporte técnico ICP DAS.
Importância, benefícios e diferenciais do cabo DB9 macho–fêmea com núcleo de ferrite (RS-232)
Benefícios técnicos do núcleo de ferrite em cabos RS-232
O núcleo de ferrite atua como filtro passivo, aumentando a impedância para componentes de alta frequência e convertendo energia de modo a atenuar ruído EMI/RFI. Em termos práticos, isso reduz erros de bit em linhas RS‑232 e melhora a estabilidade de enlaces em ambientes ruidosos.
Quantitativamente, medições em laboratório mostram atenuações típicas entre 10 e 30 dB em faixas de 10 MHz a 1 GHz, dependendo do material e diâmetro do ferrite. Para sinais RS‑232 a baixas taxas, isso é suficiente para evitar retransmissões e corrupção de dados.
Em analogia, imagine o ferrite como um "amortecedor elétrico" que deixa passar a informação lenta (sinal diferencial) e bloqueia as oscilações rápidas (ruído). Esse benefício traduz‑se em menor tempo de parada e menor custo operacional.
Diferenciais ICP DAS: qualidade, teste e suporte técnico
A ICP DAS combina fabricação com controle de qualidade rigoroso: inspeção visual, testes de continuidade, testes de resistência de isolamento e controle de torque em conectores. Políticas de garantia e testes de aceitação são disponibilizadas para clientes industriais.
O suporte técnico fornece dados de compatibilidade com PLCs/RTUs e recomendações de substituição ou upgrade quando problemas de EMI persistem. A empresa também oferece variantes customizadas (comprimento, blindagem extra, LSZH).
Para projetos críticos, o suporte ICP DAS pode fornecer relatórios de teste e auxílio em campo para validar a solução junto a equipes de automação e manutenção.
Guia prático de instalação e uso do cabo DB9 macho–fêmea com núcleo de ferrite (RS-232)
Preparação: checagem de compatibilidade e inspeção do cabo
Antes da instalação, verifique compatibilidade elétrica e mecânica: confirma que o equipamento usa RS‑232 (níveis de tensão, handshake), e confirme pinagem DB9. Inspecione o cabo quanto a cortes, integridade do ferrite e acabamento nas soldas.
Faça um teste de continuidade e isolação com multímetro: resistência entre TX e RX deve ser baixa (ohms), e isolamento entre condutores e blindagem deve apresentar alta resistência (MΩ). Verifique também a presença de ruídos DC anômalos.
Documente comprimento e rota de cabeamento para evitar cruzamento com cabos de potência e fontes de EMI. Evite passar o cabo paralelo a cabos de alimentação de motores por longas distâncias.
Passo a passo: conexão DB9 macho → fêmea e validação de comunicação RS-232
- Desconecte energia dos equipamentos antes de conectar fisicamente.
- Encaixe o DB9, aperte os parafusos de fixação para garantir bom contato de blindagem e aterramento.
- Habilite parâmetros seriais no equipamento (baud, parity, data bits, stop bits) e configure handshake conforme necessário (RTS/CTS).
Após conexão, valide a comunicação com teste de loopback (short TX↔RX temporário) e verifique troca de bytes com terminal serial ou software de protocolo. Registre taxas de erro e latência.
Testes práticos e ferramentas recomendadas (multímetro, analisador de protocolo)
Ferramentas essenciais: multímetro para continuidade e tensão, osciloscópio para observar formas de onda de TX/RX e analisador de protocolo serial (USB‑to‑Serial com software) para capturar frames. Um analisador de espectro ajuda a quantificar EMI e eficácia do ferrite.
Procedimentos: medir nível lógico em idle (tipicamente negativo em RS‑232), checar temporalidade de frames, e confirmar ausência de glitches. Use teste de BER (Bit Error Rate) quando disponível para validar link sob condição de ruído.
Interprete resultados comparando com parâmetros esperados: se ruído persistir, tente reposicionar cabo, adicionar núcleo extra ou usar conversores isolados galvanicamente.
Manutenção preventiva e cuidados mecânicos em campo
Evite dobramento abaixo do raio mínimo especificado (típico: 4–6x o diâmetro do cabo) e use suportes para aliviar tração nos conectores. Inspeções periódicas devem checar desgaste do isolamento e corrosão dos contatos.
Registre histórico de substituições e falhas. Em ambientes com óleo/chemicals, prefira versão com revestimento resistente. Substitua cabos que apresentem ruído residual mesmo após limpeza e reaperto.
Para proteção adicional, utilize conduítes metálicos ou bandejas e mantenha roteamento separado de cabos de potência conforme normas de instalação.
Integração do cabo DB9 macho–fêmea com núcleo de ferrite (RS-232) em sistemas SCADA e IIoT
Conexão física a PLCs, RTUs, HMIs e gateways serial-to-Ethernet
Conecte DB9 diretamente às portas seriais de PLCs/RTUs ou via adaptadores (DB9→RJ45) quando necessário. Para integração com Ethernet, utilize gateways serial‑to‑Ethernet ou conversores RS‑232→RS‑485 conforme topologia.
Em racks e painéis, priorize aterramento único e blindagem contínua para evitar loops. Use ferrites adicionais próximos à entrada do equipamento se houver fontes intensas de ruído no caminho.
Para conexões longas ou multi‑drop, considere RS‑485 em vez de RS‑232; o cabo DB9 com ferrite é ideal para curto alcance e diagnóstico/serviço local.
Configuração de portas, drivers e protocolos (Modbus RTU, proprietários)
Parâmetros essenciais: baud rate (typ. até 115200 bps), paridade, bits de dados e stop bits. Para Modbus RTU, use 8N1 e configure timeout de frame adequado. Drivers do SO e do equipamento devem corresponder à interface de hardware.
Ao integrar protocolos proprietários, consulte especificações de handshake (RTS/CTS vs XON/XOFF). Problemas comuns são configurações de taxa divergentes ou handshake mal implementado no conversor.
Teste interoperabilidade com simuladores de protocolo e capture frames para verificar CRC/cheksum. Para IIoT, encapsule dados seriais em protocolos seguros sobre TCP/IP via gateway e monitore latência.
Boas práticas de segurança e mitigação de ruído em ambientes IIoT
Isolamento galvanico pode ser necessário quando há potencial de diferença entre equipamentos; use isoladores RS‑232 ou conversores com isolamento. Mantenha referência de terra consistente e evite múltiplos pontos de aterramento.
Blindagem contínua e conectores metálicos reduz loop de antena. Ferrites devem ser posicionados próximos aos equipamentos para máxima eficácia; em casos extremos, adicionar filtros EMI certificados.
Implemente monitoramento de integridade do link (heartbeats) e logging para detecção precoce de degradação. Para proteger dados IIoT, encapsule comunicações seriais em VPNs quando transportadas sobre redes IP.
Exemplos práticos de uso do cabo DB9 macho–fêmea com núcleo de ferrite (RS-232)
Caso 1 — Comunicação PLC ↔ RTU em linha de produção
Cenário: PLC local comunica parâmetros de processo a RTU de aquisição via RS‑232 para controle de um módulo específico. O cabo DB9 com ferrite evita perda de pacotes quando inversores de frequência operam próximos.
Procedimento: conectar DB9, configurar 19200 8N1, testar handshake e medir BER; se necessário, realocar cabo e verificar atenuação do ferrite com analisador de espectro. Registro de logs do PLC confirma redução de erros após substituição.
Resultado: menor latência de diagnóstico e redução de paradas por falha de comunicação, traduzindo‑se em ROI rápido em linhas com alta criticidade.
Caso 2 — Conexão de HMI local com controlador legado (retrofit)
Cenário: HMI moderno com port serial precisa acessar controlador legado para display e ajustes. O foco é minimizar interferência causada por motores próximos.
Procedimento: use cabo DB9 com ferrite, habilite handshake por hardware se suportado, valide com software terminal e capture frames para garantir integridade. Se houver ruído persistente, adicione isolador.
Resultado: integração sem necessidade de recabeamento extenso; manutenção simplificada e preservação do investimento em equipamento legado.
Caso 3 — Aquisição de dados e logging via modem RS-232
Cenário: Modem industrial envia dados de telemetria via linha celular; ruído na antena e fontes RF podem causar corrupção.
Procedimento: instale cabo DB9 com ferrite entre modem e roteador serial, teste link sob carga, e valide retransmissões. Utilize watchdogs no software de logging.
Resultado: redução de retransmissões e consumo de dados, aumento da confiabilidade do logging remoto.
Comparações técnicas e erros comuns com produtos similares da ICP DAS
Tabela comparativa: cabo com núcleo de ferrite vs. cabo sem núcleo (desempenho, preço, aplicação)
| Critério | Com ferrite | Sem ferrite |
|---|---|---|
| Imunidade EMI | Alta (10–30 dB) | Baixa |
| Custo | Moderado | Menor |
| Aplicação típica | Ambientes industriais ruidosos | Ambientes controlados/serviço |
| MTBF/robustez | Alta | Alta (mas mais suscetível a erros por EMI) |
| Facilidade de retrofitting | Alta | Alta |
A escolha depende do trade‑off entre custo e confiabilidade. Em ambientes industriais ou quando há histórico de erros, o custo adicional do ferrite é justificado pelo menor MTTR.
Para aplicações puramente de bancada ou curta distância sem fontes de ruído, um cabo sem ferrite pode ser suficiente e mais econômico. Avalie com testes em campo.
Para casos onde RS‑232 atinge limites de distância ou taxa, opte por conversores RS‑232→Ethernet ou RS‑485 em vez de tentar compensar com mais ferrite.
Erros comuns de instalação e diagnóstico (pinagem, aterramento, comprimentos excessivos)
Erros frequentes: pinagem incorreta, falta de aterramento de blindagem, passagem paralela a cabos de potência e uso de comprimentos além do recomendado. Esses problemas causam perda de sincronismo, ruído e falhas intermitentes.
Sintomas: erros esporádicos, resets de equipamento, níveis lógicos distorcidos. Soluções: verificar pinout, apertar blindagens, rerotar cabos e medir níveis com osciloscópio.
Ferrites são paliativos, não substituem práticas de cabeamento. Se o problema persistir após mitigação, avalie isolamento galvanico ou migração para outra tecnologia de enlace.
Limitações técnicas e quando optar por conversores ou isoladores adicionais
RS‑232 é limitado em distância (~15 m sem repetidores) e suscetível a ruído comum. Para distâncias maiores ou topologias multiponto, prefira RS‑485 ou conversores serial‑to‑Ethernet.
Isoladores galvanicos são recomendados quando há diferença de potencial entre equipamentos ou em sistemas alimentados por diferentes fontes. Conversores com isolamento reduzem danos por surto e ruído.
Em resumo: use o cabo DB9 com ferrite para robustez local e diagnóstico; migre para tecnologias balanceadas/isoladas quando as limitações físicas e elétricas de RS‑232 forem críticas.
Conclusão — Entre em contato / Solicite cotação para cabo DB9 macho–fêmea com núcleo de ferrite (RS-232)
O cabo DB9 macho–fêmea com núcleo de ferrite (RS‑232) da ICP DAS é uma solução prática para melhorar confiabilidade de enlaces seriais em ambientes industriais. Ele combina compatibilidade com equipamentos legados, mitigação de EMI e facilidade de integração em painéis e racks.
Técnica e economicamente, sua adoção reduz tempo de parada e custo de manutenção em aplicações críticas. Para projetos que exigem suporte adicional, a ICP DAS fornece opções customizadas e relatórios de teste.
Para aplicações que exigem essa robustez, a série Cabo DB9 macho–fêmea com núcleo de ferrite da ICP DAS é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/comunicacao-de-dados/cabo-db9-macho-para-femea-com-nucleo-de-ferrite-rs-232. Consulte também opções e artigos relacionados no blog: https://www.blog.lri.com.br/produto-cabo-db9-ferrite.
Perspectivas futuras e recomendações estratégicas para cabo DB9 macho–fêmea com núcleo de ferrite (RS-232)
A tendência de migração é clara: sistemas legacy RS‑232 estão sendo encapsulados em gateways IIoT ou substituídos por serial over IP/RS‑485. Ainda assim, a necessidade de cabos DB9 com ferrite permanece para manutenção, diagnóstico e integração pontual.
Melhorias em materiais de ferrite e design da blindagem aumentarão a eficácia contra EMI, além de versões com ratings mais altos (IP, resistência química) para ambientes agressivos. Projetos de upgrade devem contemplar roadmap: diagnóstico local com cabo DB9 + migração gradual para gateways seguros.
Recomendações práticas: mantenha estoques de cabos DB9 com ferrite para manutenção, padronize procedimentos de teste e documente rotas de cabeamento. Pergunte ao suporte técnico ICP DAS sobre customizações e relatórios de conformidade.
Incentivo à interação: se você tem um caso prático ou dúvida sobre instalação, deixe um comentário ou pergunte abaixo — responderemos com orientações técnicas detalhadas.
