Introdução
Visão geral do cabo emissor IR semiesférico 2,5 m com adesivo

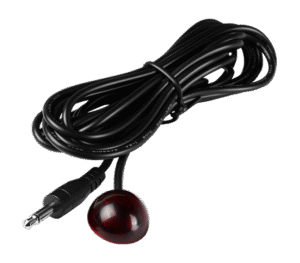

O cabo emissor IR semiesférico 2,5 m com adesivo é um transdutor passivo que transmite um feixe infravermelho direcionado para detectores ou receptores em sistemas de aquisição de dados. Funciona como um emissor de sinais ópticos, usando um elemento IR encapsulado em uma geometria semiesférica que otimiza o padrão de emissão para leituras consistentes em curta e média distância. Neste contexto, o cabo emissor IR semiesférico 2,5 m com adesivo integra diretamente entradas digitais ou analógicas de módulos ICP DAS, simplificando topologias de sensoriamento em linhas industriais e soluções IIoT.
O produto combina um corpo do sensor em material polímero com camada transmissora IR, um cabo de 2,5 metros que leva o sinal ao módulo condicionador e um adesivo industrial para fixação direta em painéis, máquinas ou guias. A geometria semiesférica reduz reflexões indesejadas e aumenta a repetibilidade do sinal, essencial em aplicações de contagem e sincronismo. Desde o primeiro contato com o sinal até a conversão no módulo de aquisição, o emissor assegura linearidade e resposta rápida para ciclos de máquina.
Para engenheiros de automação, integradores e equipes de TI industrial, entender as especificações elétricas e ambientais é crítico. Termos como MTBF (Mean Time Between Failures) e conformidade com normas EMC (por ex., IEC 61000-6-2 / IEC 61000-6-4) devem ser considerados ao projetar a cadeia entre sensor, módulo ICP DAS e SCADA. A integração com fontes e condicionadores também pode exigir atenção a conceitos como Fator de Potência (PFC) quando parte de um conjunto de alimentação mais amplo.
Componentes e atributos-chave
Os componentes principais do cabo emissor IR semiesférico 2,5 m com adesivo incluem: o elemento emissor IR encapsulado (semiesférico), o cabo blindado de 2,5 m com condutores adequados para sinais digitais/analógicos, o conector compatível com módulos ICP DAS e a base adesiva industrial. O material do corpo é tipicamente um polímero resistente UV e a lente semiesférica é otimizada para transmissão em comprimentos de onda IR padrão (≈850–940 nm).
A promessa de performance envolve repetibilidade de pulso, baixo ruído eletromagnético, facilidade de montagem (adesivo industrial) e compatibilidade com ambientes industriais: temperatura operacional ampla, resistência a óleos e graxas e proteção mecânica adequada. Em muitos modelos, o cabo apresenta blindagem para reduzir interferências e um isolante com classificação de temperatura, o que aumenta a durabilidade em painéis elétricos e máquinas.
Além disso, atributos como tempo de resposta (µs a ms), corrente de alimentação do emissor (quando ativo) e tipos de saída esperadas (NPN/PNP ou sinal digital simples) devem ser verificados na ficha técnica. Esses elementos influenciam decisões de integração com módulos ICP DAS, condicionadores de sinal e gateways IIoT.
Principais aplicações e setores atendidos pelo cabo emissor IR semiesférico 2,5 m com adesivo
Aplicações em automação industrial
Na automação industrial, o cabo emissor IR é usado para detecção de presença, contagem de peças, sincronismo entre esteiras e verificação de posição em dispositivos rotativos. A geometria semiesférica oferece um padrão de emissão mais previsível, reduzindo falsos positivos por reflexão lateral — essencial em linhas de alta velocidade onde a precisão temporal é crítica.
Outra aplicação típica é a integração com sensores reflexivos para monitoramento de rítmo de produção, onde um emissor alinhado com um receptor detecta interrupções no feixe para gerar pulsos de velocidade. Em máquinas de embalagem e pick-and-place, o baixo tempo de resposta e a facilidade de fixação com adesivo reduzem tempo de setup e retrabalho.
Em cenários com múltiplas linhas próximas, o isolamento óptico e a blindagem do cabo tornam o emissor adequado para ambientes com ruído eletromagnético elevado, minimizando necessidade de filtragem adicional nos módulos de aquisição ICP DAS.
Setores prioritários (manufatura, energia, HVAC, transporte, retalho)
Na manufatura, o emissor serve para contagem de peças, verificação de passagem em gabaritos e sincronização entre processos. Em utilities e energia, pode ser usado em painéis de medição para detectar posição de chaves ou estado de contato isolado opticamente, evitando interferências elétricas.
Em HVAC e construção, o componente auxilia em detecção de fluxo ou presença em sistemas de ventilação e condutas, especialmente quando a instalação exige fixação discreta com adesivo. No transporte (logística, esteiras em centros de distribuição), o emissor contribui para rastreamento de pacotes e leitura direta em pontos onde sensores tradicionais com suporte mecânico são inviáveis. No retalho, é usado para contagem de clientes ou itens em gôndolas sensíveis.
Cada setor valoriza atributos diferentes: resistência química e UV na manufatura ao ar livre; certificações EMC na energia; e facilidade de instalação em retrofit no retalho. Esses requisitos impactam a escolha entre variantes do produto.
Casos de integração com sensor IR semiesférico e aquisição de dados
Em projetos que buscam indexação de peças e aquisição de dados, o termo sensor IR semiesférico aparece frequentemente em buscas por solução robusta e de baixo custo. O cabo emissor IR 2,5 m é ideal quando é necessário posicionamento remoto do sensor em relação ao módulo de aquisição ICP DAS sem usar longos cabeamentos proprietários.
Ao integrar com gateways IIoT ou módulos de I/O remotos, o emissor fornece pulsos limpos que podem ser mapeados como entradas digitais em CLPs ou módulos ICP DAS e transmitidos via Modbus TCP/RTU, OPC UA ou MQTT para SCADA e plataformas analíticas. Para orientações sobre integração com protocolos e segurança, consulte artigos no blog da LRI, por exemplo: https://blog.lri.com.br/como-integrar-sensores-iiot-modbus-opc-ua e https://blog.lri.com.br/otimizacao-aquisicao-dados-industrial.
Para aplicações que exigem essa robustez, a série cabo emissor IR semiesférico 2,5 m com adesivo da ICP DAS é a solução ideal. Confira as especificações e opções de compra em: https://www.lri.com.br/aquisicao-de-dados/cabo-emissor-ir-sensor-semiesferico-2-5m-com-adesivo e explore mais detalhes no catálogo de produtos do blog: https://blog.lri.com.br/produtos/cabo-emissor-ir-2-5m.
Especificações técnicas e tabela detalhada do cabo emissor IR semiesférico 2,5 m com adesivo
Tabela de especificações (medidas, elétrico, ambiente)
A seguir uma tabela resumo com parâmetros típicos que devem constar na ficha técnica. Valores exemplificativos — confirme a ficha técnica do modelo antes da compra.
| Parâmetro | Valor típico / Observação |
|---|---|
| Comprimento do cabo | 2,5 m |
| Padrão de emissão | Semiesférico (ângulo efetivo ~60°–120°, depende do modelo) |
| Comprimento de onda | 850–940 nm (infravermelho) |
| Tensão de operação | TTL / 5–24 V (verificar compatibilidade com módulo) |
| Corrente de operação | < 20 mA (quando ativo) |
| Tipo de conector | JST / Molex / Terminais livres (varia conforme versão) |
| Temperatura de operação | -20 °C a +70 °C |
| Material do corpo | Polímero resistente a UV e químicos |
| Grau de proteção | IP65 (variação conforme modelo) |
| Blindagem do cabo | Sim (trança de cobre) |
| MTBF | Tipicamente > 100.000 horas (depende do uso) |
| Compatibilidade | Entradas digitais ICP DAS, CLPs, condicionadores optoeletrônicos |
Certificações, normas e conformidade
Embora um cabo emissor IR seja um componente passivo/ativo simples, sua aplicação industrial demanda conformidade com normas que garantem segurança e compatibilidade eletromagnética. Normas relevantes incluem IEC/EN 62368-1 (segurança de equipamentos de áudio/TV/IT aplicável a componentes eletrônicos), IEC 61000-6-2 (imunidade industrial) e IEC 61000-6-4 (emissões industriais). Para equipamentos médicos, citar IEC 60601-1 é indicado quando usado em aplicações de saúde.
A conformidade EMC e classificações de proteção (IP) asseguram que o cabo opere sem gerar ou sofrer interferências que comprometam sinais de aquisição. Além disso, especificações de RoHS e REACH podem ser relevantes em contratos públicos ou com grandes OEMs.
Como interpretar os dados técnicos
Ao escolher o cabo correto, priorize três dimensões: compatibilidade elétrica (tensão/corrente), ambiente de operação (temperatura, IP, resistência a químicos) e compatibilidade mecânica (conector, comprimento). Por exemplo, um emissor com ângulo de emissão mais estreito é adequado para detecção de longo alcance focalizada, enquanto ângulos mais amplos servem para verificação de passagem em áreas maiores.
Considere também o MTBF e garantias para avaliar o custo total de propriedade. Em ambientes ruidosos, a blindagem do cabo e a escolha de módulos ICP DAS com entradas com filtragem e isolamento galvânico são essenciais. Se o emissor for alimentado por fontes locais, avalie PFC e qualidade da fonte para evitar harmônicos que afetem sensores e módulos.
Importância, benefícios e diferenciais do cabo emissor IR semiesférico 2,5 m com adesivo
Benefícios operacionais
Os ganhos imediatos incluem facilidade de instalação (adesivo industrial), redução do tempo de comissionamento e repetibilidade do sinal graças ao design semiesférico que estabiliza o padrão óptico. A blindagem do cabo e a construção robusta reduzem falhas por ruído EMI, aumentando a confiabilidade operacional.
Operadores apreciam a manutenção simplificada: fixação adesiva evita suportes mecânicos complexos, reduz a necessidade de furações e preserva a integridade da máquina. Em linhas de produção, isso se traduz em menos paradas para realinhamento e maior taxa de OEE (Overall Equipment Effectiveness).
Do ponto de vista de integração, o produto permite mapeamento direto em entradas digitais de módulos ICP DAS, acelerando o fluxo de dados para SCADA e analytics, o que eleva a capacidade de detecção precoce de falhas.
Diferenciais de projeto ICP DAS
A ICP DAS projeta seus acessórios para compatibilidade com uma ampla gama de módulos I/O, dando ênfase à robustez mecânica, consistência de sinal e suporte técnico. Materiais selecionados e testes EMC garantem desempenho constante em ambientes industriais exigentes. O suporte de aplicação ICP DAS facilita seleção de parâmetros e mapeamento de sinais.
Além disso, a integração com ecossistemas ICP DAS permite uso de recursos avançados como filtragem digital nos módulos, isolamento galvânico e escalonamento rápido para sistemas SCADA e IIoT. A documentação técnica detalhada e a disponibilidade de amostras aceleram POCs.
Impacto em custo total de operação
O ROI vem da diminuição de horas de engenharia na instalação, menos paradas de manutenção e menor taxa de substituição. Uso de adesivo reduz custos de fixação e evita mecanização da máquina, enquanto a vida útil prolongada (MTBF elevado) reduz despesas recorrentes.
Quando considerado em um projeto completo (sensores, módulos ICP DAS, gateways IIoT), a padronização de componentes simplifica estoque e manutenção, o que reduz custos logísticos e diminui o tempo médio para reparo (MTTR).
Guia prático de instalação e uso do cabo emissor IR semiesférico 2,5 m com adesivo (Como fazer/usar?)
Preparação e ferramentas necessárias
Antes da instalação, verifique compatibilidade elétrica com o módulo ICP DAS (tensão e tipo de sinal). Ferramentas básicas: multímetro, álcool isopropílico para limpeza, pano sem fiapos, chave de aperto para conectores e pistola de aquecimento (opcional) para melhorar adesão em ambientes frios.
Inspecione a superfície onde o adesivo será aplicado: deve ser limpa, seca e livre de óleo. Confirme o tipo de conector e comprimento do cabo para evitar tensões mecânicas no ponto de junta. Tenha disponível a documentação do módulo e o diagrama de fiação.
Verifique também o ambiente quanto a fontes de IR concorrentes (lâmpadas, luz solar) e, se necessário, ajuste o posicionamento ou utilize filtros ópticos no receptor.
Passo a passo de instalação e fixação com adesivo
- Limpeza: limpe a superfície com álcool isopropílico e aguarde secar completamente.
- Posicionamento: simule a posição do emissor e o alinhamento com o receptor, mantendo distância e ângulo conforme especificação de alcance.
- Aplicação do adesivo: remova a proteção do adesivo e pressione o emissor firmemente por 10–20 s; deixe curar conforme indicação do fabricante do adesivo.
Evite aplicar força excessiva no elemento semiesférico e não estique o cabo além de 5% do seu comprimento nominal. Se a aplicação for crítica (vibração elevada), complemente com braçadeiras ou um suporte mecânico.
Conexão elétrica e testes funcionais
Conectar os condutores ao módulo ICP DAS conforme o diagrama: pino de alimentação (se aplicável), terra/retorno e sinal. Use multímetro para checar continuidade e evitar curto-circuitos. Em módulos com entradas digitais, configure o tipo de entrada (NPN/PNP) e a polaridade.
Realize testes funcionais: verifique a resposta do receptor ao bloquear o feixe e observar a mudança de estado no módulo. Avalie ruído em operação normal e faça filtragem se necessário (hardware/software). Documente resultados e torne-os referência para manutenção.
Manutenção preventiva: inspeção visual trimestral, limpeza da lente com pano macio e álcool, verificação do adesivo e do trajeto do cabo para evitar abrasão. Substitua em caso de fissuras ou degradação do polímero.
Integração com sistemas SCADA e IIoT usando sensor IR semiesférico
Conectar o sensor ao hardware ICP DAS
O emissor se conecta diretamente às entradas digitais dos módulos ICP DAS apropriados (módulos isolados ou não isolados, dependendo da aplicação). Escolha módulos com isolamento galvânico em ambientes ruidosos. Em topologias distribuídas, utilize I/O remota para reduzir cabeamento e latência.
A integração física deve considerar a distância entre emissor e receptor; use repetidores ópticos ou sensores com amplificação quando necessário. Para projetos com múltiplos pontos, planeje endereçamento lógico e cabeamento em anéis ou estrela conforme a arquitetura de controle.
Consulte a documentação ICP DAS para pinos, polaridades e opções de configuração; muitos módulos permitem ajuste de debounce e filtragem diretamente no firmware, o que melhora a qualidade do dado transmitido ao SCADA.
Protocolos e interoperabilidade (Modbus, OPC UA, MQTT)
Mapeie o estado do emissor como uma entrada digital em Modbus RTU/TCP para CLPs e SCADA. Para integração IIoT, exponha métricas e alarms via OPC UA ou publique eventos por MQTT para plataformas de analytics. Garanta time-stamping preciso para sincronismo de eventos em análises preditivas.
A conversão de sinal e encapsulamento em mensagens seguros (TLS para MQTT, certificados para OPC UA) é recomendada em ambientes críticos. Padronize nomes de tags e metadados para facilitar correlação de dados em sistemas MES e ERPs.
Boas práticas para aquisição de dados e segurança
Amostragem adequada e anti-aliasing (quando aplicável) evitam leituras falsas; use debounce no firmware para sinais com ruído. Implemente isolamento galvânico para proteção contra transientes e aterramento correto para reduzir loops de terra.
Do ponto de vista de cibersegurança, defina ACLs, use redes segregadas para I/O e adote autenticação forte nos gateways IIoT. Monitore logs e inclua assinaturas de integridade para firmware de módulos ICP DAS.
Exemplos práticos de uso do cabo emissor IR semiesférico 2,5 m com adesivo
Exemplo 1: Monitoramento de linha de produção
Objetivo: contar peças em uma esteira de alta velocidade. Configuração: emissor IR semiesférico montado com adesivo em um chanfro lateral, receptor no lado oposto, módulo ICP DAS com entrada digital mapeada via Modbus para SCADA. Resultado esperado: contagem com precisão >99% e baixa necessidade de ajuste mecânico.
A solução reduz necessidade de suportes mecânicos, acelera mudanças de modelo e fornece dados de produtividade em tempo real para dashboards. Testes de aceitação: comparação entre contagem manual e sistema por 8 horas.
Exemplo 2: Proteção de zonas em painéis e controle de acesso
Configuração típica: emissores IR posicionados dentro de portas de acesso eletrônicas, detectando fechamento/abertura. Quando o feixe é interrompido, o sistema sinaliza abertura de porta e bloqueia operação de máquina até revalidação do estado. Ganhos: aumento da segurança operacional e conformidade com procedimentos de bloqueio/etiquetagem.
Neste caso recomenda-se combinação com entradas com watchdog no módulo ICP DAS e registro de eventos em SCADA para auditoria.
Exemplo 3: Integração em solução de manutenção preditiva IIoT
O sinal do emissor pode ser usado como trigger para aquisição de eventos de vibração ou imagens quando peças passam por um ponto crítico. Configuração: emissor filtra passagem, gateway ICP DAS publica evento MQTT para plataforma IIoT, que aciona coleta de dados de vibração e análise AI.
Isso permite correlacionar eventos físicos com indicadores de degradação, reduzindo intervenções preventivas desnecessárias e melhorando a precisão das ações corretivas.
Comparação técnica com produtos similares da ICP DAS e erros comuns
Comparativo direto (tabela-resumo)
| Modelo | Alcance / Ângulo | Cabo | Fixação | Aplicação indicada |
|---|---|---|---|---|
| Cabo emissor IR semiesférico 2,5 m com adesivo | Curto/médio / semiesférico | 2,5 m blindado | Adesivo industrial | Contagem, sincronismo, retrofit |
| Emissor IR de foco estreito (ICP DAS) | Longo / estreito | Cabo a partir de 1 m | Suporte mecânico | Detecção focalizada, alta distância |
| Emissor compacto com conector M8 | Curto / direcional | 0,5–1,5 m | Rosqueado | Espaços reduzidos, montagem mecânica |
Escolha depende de alcance, ambiente e forma de fixação; adesivo é excelente para retrofit, mas em ambientes de vibração extrema pode ser necessário suporte mecânico.
Erros comuns na seleção e instalação
Erros frequentes incluem posicionamento incorreto (ângulo/ângulo errado), uso de adesivo em superfícies não preparadas, e incompatibilidade entre o tipo de saída do emissor e a entrada do módulo (por ex., esperar TTL quando é PNP). Corrija com verificação pré-instalação e uso de amostras em bancada.
Outra falha é não considerar fontes IR externas (luz solar ou lâmpadas), que podem saturar receptores. Use filtros ou altere comprimento de onda quando pertinente.
Limitações técnicas e quando escolher alternativas
O emissor semiesférico é inadequado quando se exige detecção a longa distância (> metros) ou quando há vibração mecânica severa que comprometa adesão. Nesses casos, prefira emissores com sufixo de montagem mecânica ou sensores com amplificação ativa e cabeamento reforçado.
Para ambientes com altas temperaturas (>70 °C) ou imersão, busque alternativas com grau de proteção superior (IP67/IP69K) e materiais certificados.
Conclusão
Resumo executivo
O cabo emissor IR semiesférico 2,5 m com adesivo é uma solução prática e econômica para aplicações industriais que exigem instalação rápida, repetibilidade e integração direta com módulos ICP DAS. Ele atende às demandas de contagem, sincronismo e detecção em ambientes com ruído eletromagnético moderado, oferecendo bom custo-benefício e facilidade de manutenção.
Próximos passos e recomendações
Recomenda-se validar a compatibilidade elétrica com o módulo ICP DAS, testar posicionamento em bancada antes do comissionamento e documentar um plano de manutenção. Para projetos IIoT, planeje a exposição de tags via Modbus/OPC UA/MQTT com segurança adequada e time-stamping.
Para aplicações que exigem essa robustez, a série cabo emissor IR semiesférico 2,5 m com adesivo da ICP Das é a solução ideal. Confira as especificações e solicite suporte técnico via: https://www.lri.com.br/aquisicao-de-dados/cabo-emissor-ir-sensor-semiesferico-2-5m-com-adesivo. Também veja outras opções e acessórios no catálogo do blog: https://blog.lri.com.br/produtos/cabo-emissor-ir-2-5m.
Chamada para ação
Se tiver dúvidas sobre especificações, integração com módulos ICP DAS ou deseja uma cotação/amostra técnica, entre em contato com nossa equipe. Incentivamos perguntas técnicas e comentários sobre experiências de instalação — sua interação enriquece o conteúdo para outros profissionais.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
H3 (Final) – Perspectiva futura: aplicações emergentes e roadmap estratégico
A tendência é que sensores simples como emissores IR sejam integrados a redes edge com processamento local (edge computing) para executar pré-filtragem e detecção de anomalias, reduzindo latência e tráfego de dados na nuvem. Em ambientes Industry 4.0, a combinação de triggers ópticos com captura de imagens e análise por IA aumentará a utilidade do emissor em POCs.
Outra área de evolução é a miniaturização e inclusão de diagnósticos embutidos que reportem degradação do elemento emissor (end‑of‑life). Incentivamos pilotos e provas de conceito integrando o emissor com gateways ICP DAS e plataformas MQTT/OPC UA para avaliar ganhos em manutenção preditiva e automação.
Participe: conte-nos seu caso de uso nos comentários, pergunte sobre integração com módulos ICP DAS ou solicite amostra para validação em campo.
