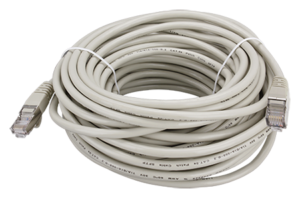

Cabo Ethernet Categoria 5e com Malha e Conector RJ-45

Introdução

Promessa

Apresentarei o que é o cabo Ethernet com malha Categoria 5e RJ-45 (ICP DAS), sua função básica, arquitetura física e contexto de uso industrial. Desde já, esta página reúne critérios de especificação, instalação e validação orientados a engenheiros de automação, integradores e profissionais de TI industrial.

Contexto técnico

O cabo Ethernet com malha Categoria 5e RJ-45 é projetado para redes de dados industriais que exigem imunidade a interferência eletromagnética (EMI) e robustez mecânica. Ele combina pares trançados com blindagem por malha (shield) e terminações RJ-45 compatíveis com equipamentos ICP DAS, switches industriais e controladores PLC/RTU.

Objetivo prático

Ao final deste artigo você terá critérios de seleção (AWG, impedância, atenuação), instruções de instalação (crimpar, aterramento da malha) e validação (testes de certificação), além de comparativos com alternativas e recomendações para integração em arquiteturas SCADA/IIoT e Indústria 4.0.

Introdução ao cabo Ethernet com malha Categoria 5e RJ-45 (ICP DAS) — visão geral e conceito fundamental

O cabo Ethernet com malha Categoria 5e RJ-45 (ICP DAS) é uma solução Cat-5e blindada, destinada a ambientes industriais. Sua função básica é garantir comunicação de dados em 100 Mbps ou 1 Gbps (quando especificado) com integridade de sinal e proteção contra ruído condutivo e radiado. A arquitetura física inclui condutores, isolamento dos pares, blindagem por malha e cobertura externa resistente.

Fisicamente, os condutores tipicamente são de cobre sólido ou multifilar (AWG 24 é comum), com pares trançados 2×4 e impedância característica de 100 Ω. O conector é o padrão RJ-45 com metalização adequada para contato e, quando necessário, capuz metálico para continuidade de blindagem até o conector.

No contexto industrial, este cabo é usado em painéis de controle, salas de comando, cabeamento backbone e links entre switches e dispositivos IIoT. Ele cumpre requisitos de durabilidade, reduz manutenção e aumenta disponibilidade de rede, fatores críticos para utilities, manufatura e energia.

O que é o cabo Ethernet com malha Categoria 5e RJ-45 (ICP DAS)? — definição técnica e componentes principais

Definição técnica: trata-se de um cabo de par trançado Categoria 5e com blindagem por malha metálica (braid shield) que cobre todos os pares ou cada par (dependendo da versão, S/FTP ou F/UTP). Componentes principais incluem condutor (cobre 24 AWG), dielétrico, trançamento dos pares, malha de blindagem, cobertura externa (PVC, LSZH ou PUR) e o conector RJ-45 com contacto metálico.

Versões disponíveis: F/UTP (folha em pares ou geral + malha externa), S/FTP (malha externa + blindagem individual dos pares) e U/FTP. Em aplicações industriais recomenda-se S/FTP quando há forte EMI, pois oferece maior atenuação de modo comum.

Terminologia essencial: AWG, impedância característica 100 Ω, NEXT (Near-End Crosstalk), atenuação por frequência, PoE/PoE+ (se o cabo será usado para alimentação via Ethernet) e temperatura de operação.

Por que escolher um cabo com malha para ambientes industriais

A malha (shield) reduz a susceptibilidade a EMI causada por motores, inversores de frequência, cabos de potência e radiofrequências. Em ambientes com ruído eletromagnético, a blindagem por malha oferece caminho de baixa impedância para correntes de modo comum, minimizando erros de bit e retransmissões.

Além da proteção EMI, a malha confere robustez mecânica: resistência à abrasão, maior durabilidade ao enrugar e estabilidade dimensional. Isso reduz custos de manutenção e aumenta o MTBF aparente do link de comunicação.

Por analogia, pense na blindagem como o casco de um cabo submarino: não apenas protege contra "ruídos externos", mas também garante que as "linhas internas" permaneçam intactas e previsíveis. Para aplicações críticas (SCADA, controles de processo), blindagem é um requisito funcional, não estético.

Principais aplicações e setores atendidos | cabo Ethernet com malha Categoria 5e RJ-45

Os cenários ideais incluem instalações com ruído elétrico, longos caminhos metálicos próximos a cabos de potência, e aplicações que exigem alta disponibilidade. Isso abrange linhas de produção automotiva, subestações de energia, plantas petroquímicas e redes de transportes.

Em automação industrial, usa-se esse cabo para conectar PLCs, I/O remota e switches gerenciáveis. Em utilities e energia, ele é parte de links de telemetria e proteção onde a integridade dos dados é mandatória. OEMs de equipamentos industriais também o escolhem por compatibilidade e durabilidade.

No contexto IIoT e Indústria 4.0, a adoção desse cabo facilita a implantação confiável de sensores e gateways que alimentam analytics em tempo real, reduzindo perda de pacotes e garantindo sincronismo nas comunicações determinísticas quando combinado com redes segmentadas e QoS.

Setores industriais prioritários (fábricas, automação, energia, petróleo & gás)

Fábricas e automação: linhas com inversores e servomotores geram muito EMI; portanto, o uso de Cat5e blindado evita falhas intermitentes em PLCs e HMIs. Em manufatura, a resistência mecânica também é útil em caminhos expostos.

Energia e utilities: subestações e salas de proteção exigem comunicação resiliente. Cabos blindados são comuns para RTUs e gateways que transmitem medidas críticas e comandos de controle de proteção.

Petróleo & gás: atmosferas hostis e requisitos de certificação elevam o padrão de materiais (revestimentos resistentes a óleo, temperatura e chama). O cabo com malha, aliado a conectores IP67, é frequentemente especificado em áreas de processo e salas de controle.

Aplicações em redes corporativas, prédios e infraestrutura crítica

Em salas de controle corporativo e backbone de edifícios, a blindagem previne interferência entre pares adjacentes e de cabos elétricos. Isso é importante para links backbone que suportam redundância e sincronismo de dados.

Para infraestrutura crítica (SCADA, centros de dados pequenos), cabos blindados diminuem a necessidade de segmentação física adicional, embora boas práticas de aterramento e separação ainda sejam mandatórias.

Em prédios com redes convergentes (voz, vídeo, dados), o uso de Cat5e blindado facilita a gestão de PoE e reduzem problemas de EMI em aplicações AV e câmeras IP.

Especificações técnicas do cabo Ethernet com malha Categoria 5e RJ-45 (ICP DAS) (tabela detalhada)

A seguir, uma tabela padronizada com parâmetros essenciais. Dados exemplificativos; confirmar com o fabricante ao especificar pedidos.

Tabela: Especificações Técnicas do cabo Ethernet com malha Categoria 5e RJ-45

Notas técnicas e limites operacionais

Tolerâncias elétricas: atenuação e NEXT variam conforme frequência; Cat5e garante desempenho até 100 MHz. Atente para capacitância típica ~50–60 pF/m e resistência DC por condutor ≈ 9,38 Ω/100 m (24 AWG).

Limites de distância: para 100BASE-TX e 1000BASE-T, o limite recomendado é 100 m entre terminais, incluindo patch cords. Para segmentos maiores, considerar fibra óptica ou switches intermediários.

Atenuação e ambiente: em ambientes com temperatura elevada ou exposição química, usar revestimentos especiais (PUR ou LSZH). Para PoE, verificar capacidade térmica do cabo e do canal para evitar sobretemperatura.

Importância, benefícios e diferenciais do cabo Ethernet com malha Categoria 5e RJ-45 (ICP DAS) | cabo Ethernet com malha Categoria 5e RJ-45

A blindagem melhora a integridade do sinal e reduz erros, impactando diretamente a disponibilidade da rede. Em termos comerciais, isso se traduz em menor MTTR e menos paradas de produção, aumentando OEE (Overall Equipment Effectiveness).

Benefícios técnicos incluem redução de NEXT e FEXT, maior imunidade a EMI, e proteção física do conjunto de pares. Para PoE, uma instalação correta garante alimentação estável sem aquecimento excessivo.

Diferenciais ICP DAS/LRI: garantia de compatibilidade com equipamentos industriais, opções de cabos com revestimentos específicos, e suporte técnico local para projetos. A LRI complementa com serviços de consultoria e fornecimento de conectores e acessórios.

Benefícios técnicos (EMI, integridade do sinal, confiabilidade)

• Maior imunidade a ruído eletromagnético e radiofrequência.
• Estabilidade do link sob condições mecânicas adversas.
• Melhora na taxa de erros e latência reduzida, essencial em SCADA/controle em malha fechada.

Esses ganhos são quantificáveis por testes de certificação (NEXT, att, return loss) e por métricas operacionais (taxa de erro de pacote, retranmissões).

Em aplicações críticas, um cabo blindado reduz a necessidade de mitigação complexa por software, como repetição ou buffering extenso.

Diferenciais ICP DAS e LRI (qualidade, garantia, suporte)

ICP DAS oferece integração com sua linha de gateways, PLCs e I/O remota, garantindo terminação e compatibilidade. A LRI fornece logística, suporte técnico e opções de customização (comprimento, identificações, certificados de teste).

Garantia estendida e testes de lote (certificados) asseguram conformidade com normas aplicáveis. Suporte local facilita a resolução de problemas em campo e a consultoria para projetos IIoT.

Para aplicações que exigem essa robustez, a série cabo Ethernet com malha Categoria 5e RJ-45 da ICP DAS é a solução ideal. Confira as especificações na página do produto: https://www.lri.com.br/comunicacao-de-dados/cabo-ethernet-com-malha-categoria-5e-rj-45

Guia prático de instalação e uso do cabo Ethernet com malha Categoria 5e RJ-45 (ICP DAS)

A seleção começa por especificar AWG, tipo de blindagem (F/UTP vs S/FTP), e revestimento adequado (LSZH/PU). Dimensione comprimentos com margem para rotações, evitando alongamentos que aumentem atenuação.

Planejamento de rota: separe cabos de potência por no mínimo 30 cm ou utilize canaletas metálicas aterradas. Especial atenção a painéis com inversores e alta densidade de cabos de força.

Proteção mecânica: use calhas e curvaturas superiores ao raio mínimo recomendado (4x o diâmetro do cabo). Em áreas externas ou com travamento, use cabos com revestimento resistente a UV e óleo.

Seleção do cabo e planejamento de rede (comprimento, rota, proteção)

Critérios técnicos: AWG (24 para Cat5e), impedância 100 Ω, blindagem contínua até o conector. Para PoE/PoE+, considere temperatura ambiente e capacidade de condução térmica do agrupamento.

Dimensione o comprimento total incluindo patch cords. Para backbone considere fibra óptica quando distância > 100 m ou quando isolamento galvânico for requerido.

Proteção adicional: uso de conduítes metálicos aterrados em trechos expostos e selagem em passagens por paredes para manter blindagem contínua e proteção contra umidade.

Passo a passo de instalação (ferramentas, crimpar RJ-45, aterramento da malha)

Ferramentas: alicate de crimpagem para RJ-45 blindado, decapador, testador de cabos e fita de aterramento. Ao crimpar, minimize folga dos pares e mantenha o cabo alinhado com o capuz metálico.

Aterramento da malha: conecte a malha ao chassi/terra do equipamento com continuidade baixa. Evite múltiplos pontos de terra que possam criar loops de terra; preferir um ponto de terra único para cada baia ou rack.

Vedação: em entradas externas, use conectores e boot IP67 quando necessário. Selar quebras de blindagem com braçadeira metálica e fita condutiva assegura continuidade.

Testes pós-instalação e validação (certificação de link, testes de continuidade, NEXT)

Use certificadores de cabos (fluke ou equivalente) para medir atenuação, NEXT, return loss e comprimento. Exija certificado de conformidade (Class D para Cat5e).

Testes de continuidade e resistência de blindagem (medir resistência entre blindagem e terra) são críticos. Para PoE, verificar queda de tensão e temperatura em agrupamentos.

Validação funcional: testar taxa de transferência real (iperf), recompensas do RTU/PLC e monitorar perda de pacotes sob carga para confirmar performance operacional.

Checklist de manutenção preventiva

• Inspeção visual trimestral de conectores e capa externa.
• Medição anual de continuidade de blindagem e testes de certificação em segmentos críticos.
• Limpeza de conectores e reaperto de conexões de aterramento.
• Registro de histórico de falhas e substituição preventiva após condições mecânicas severas.

Integração do cabo Ethernet com malha Categoria 5e RJ-45 (ICP DAS) com sistemas SCADA e IIoT

O cabo é a base física que suporta requisitos de latência, largura de banda e confiabilidade. Em SCADA, a sincronização e entrega determinística são priorizadas; a blindagem reduz jitter causado por interferência.

Para IIoT, o cabo garante que sensores e gateways transmitam telemetria com mínima perda, facilitando análises em tempo real e decisões preditivas. Combine com switches gerenciáveis e QoS para priorizar tráfego crítico.

A integração exige atenção a topologias, segmentação por VLAN e políticas de segurança para separar tráfego de controle de tráfego de usuário, evitando interferência e saturação.

Requisitos de rede para SCADA/IIoT (latência, largura de banda, sincronismo)

SCADA tradicional exige latência baixa e determinística; IIoT varia entre latência sensível e dados de telemetria de baixa prioridade. Em geral, provisionar links com folga de largura de banda e priorização por QoS.

Sincronismo: para aplicações com tempo real rígido, o uso de IEEE 1588 PTP pode ser requerido; o cabo não altera PTP, mas uma rede limpa (pouco jitter) é essencial.

Verifique que tipos de tráfego (Modbus TCP, DNP3, OPC UA) e quantifique requisitos de banda por dispositivo para dimensionar corretamente.

Topologias recomendadas (estrela, anel, redundância) e práticas de segmentação

Topologia estrela é simples e fácil de gerenciar; anéis com protocolos redundantes (RSTP, PRP, HSR) aumentam disponibilidade em fábricas. Use redundância física quando falha do link impacta processo.

Segmentação: VLANs para tráfego de controle, engenharia e operação. Links blindados facilitam a convivência de múltiplas VLANs sem degradação por ruído.

Planeje redundância de caminhos, fontes de alimentação dos switches e políticas de failover para garantir continuidade.

Segurança física e elétrica para proteger comunicações IIoT

Aterramento consistente da blindagem evita loops e correntes parasitas. Proteção contra surto elétrico e DPS em pontos de entrada reduz risco de danos por descargas ou transientes.

Controle de acesso físico em racks, uso de conectorização selada em campo e rotinas de inventário físico reduzem vulnerabilidades de interceptação ou manipulação.

Combine práticas físicas com políticas de rede (segmentação, autenticação 802.1X) para uma abordagem de segurança em camadas.

Exemplos práticos de uso do cabo Ethernet com malha Categoria 5e RJ-45 (ICP DAS) em projetos reais

Apresento três casos típicos que demonstram a aplicabilidade e ganhos obtidos com a adoção do cabo blindado em cenários industriais.

Caso 1 — Conexão de PLCs e RTUs em uma linha de produção

Em uma linha automotiva com múltiplos PLCs e RTUs distribuídos, o uso de Cat5e blindado entre racks e switches reduziu erros de comunicação em 80% comparado a cabos UTP. A continuidade da blindagem eliminou interferência de inversores próximos.

A recomendação foi usar S/FTP, aterramento único na sala de controle e teste de certificação de cada segmento. Resultado: menor MTTR e menor custo de sucata por falha de comunicação.

Caso 2 — Backbone de sala de controle com alto ruído eletromagnético

Em subestação, o backbone estava sujeito a EMI de transformadores. Substituir trechos críticos por Cat5e com malha e instalar switches com portas blindadas reduziu perda de pacotes e melhorou sincronismo de telemetria.

Foi necessário revestimento LSZH por normativa local e uso de condutos metálicos aterrados. A estabilidade permitiu reduzir o tempo de latência determinística exigida por protocolos de proteção.

Caso 3 — Rede para monitoramento remoto via gateways IIoT

Projeto de monitoramento remoto em utilities usou Cat5e blindado para conectar gateways ICP DAS a switches edge em ambiente interno. A blindagem garantiu a integridade dos dados enviados via 4G/ethernet para a plataforma IIoT.

Testes com iperf e validação de perda de pacotes confirmaram robustez. A escolha do cabo evitou retrabalhos e reduziu custo total de propriedade (TCO).

Comparações técnicas e erros comuns — cabo Ethernet com malha Categoria 5e RJ-45 (ICP DAS) vs outros produtos ICP DAS

A comparação deve considerar blindagem, aplicação, preço e certificações. Cabos sem blindagem são mais baratos, mas inapropriados em ambientes ruidosos. Cat6/Cat6a oferecem maior largura de banda, porém com custo e menor flexibilidade mecânica.

Erros comuns incluem escolher cabo UTP em ambiente ruidoso, não aterrar a blindagem, ou utilizar conectores não blindados, anulando os benefícios da malha. Corrija aterrando corretamente e usando capuz metálico.

Problemas avançados como perdas por modo comum podem ser diagnosticados com analisador de rede e mitigados com filtros, aterramento adequado e eventuais uso de isoladores ou fibra óptica.

Comparativo direto (tabela) — cabo Ethernet com malha Categoria 5e RJ-45 (ICP DAS) x alternativas ICP DAS

Erros comuns na especificação e instalação (evitar incompatibilidades)

• Não especificar revestimento adequado para ambiente (LSZH vs PVC).
• Não usar conectores blindados, quebrando continuidade de blindagem.
• Aterramento em múltiplos pontos causando loops de terra.

Corrigir definindo padrões de instalação, checklist e treinamento de equipe.

Soluções para problemas técnicos avançados (resolução de ruído, perda de pacote)

• Medir e localizar fontes de EMI com analisador de espectro.
• Reforçar aterramento e instalar filtros de modo comum.
• Substituir trechos por fibra óptica quando isolamento galvanico for crítico.

Ferramentas de diagnóstico e procedimentos de mitigação são determinantes para resolução eficiente.

Conclusão e chamada para ação — solicite suporte técnico ou cotação

Em resumo, o cabo Ethernet com malha Categoria 5e RJ-45 (ICP DAS) é indicado quando a imunidade a EMI, durabilidade e continuidade operacional são requisitos. Sua especificação correta depende de parâmetros elétricos, revestimento, e práticas de instalação.

Para solicitar suporte técnico ou cotação, informe modelo desejado, comprimento, revestimento (PVC/LSZH/PUR), tipo de blindagem e ambiente de instalação. Nossa equipe LRI/ICP pode ajudar a dimensionar e fornecer certificados de teste por lote.

Entre em contato para cotação ou suporte técnico. Para soluções robustas, confira também outros artigos técnicos em nosso blog e a página do produto: https://blog.lri.com.br/ e https://www.lri.com.br/comunicacao-de-dados/cabo-ethernet-com-malha-categoria-5e-rj-45

Perspectivas futuras e recomendações estratégicas para cabo Ethernet com malha Categoria 5e RJ-45 (ICP DAS)

Tendências: migração para Cat6/Cat6a em redes que demandam 10 Gbps; no entanto, Cat5e blindado continuará relevante por custo-benefício em muitos projetos industriais tradicionais.

Recomendação estratégica: ao projetar para médio prazo (5–10 anos), considerar caminhos que permitam upgrade para cabos de maior categoria ou fibra óptica, facilitando migração sem grandes reformas.

Adoção IIoT e Edge computing exige projetos de cabeamento que priorizem redundância e qualidade; a blindagem é parte deste pacote, mas planejamento de topologia e segurança completam a solução.
