Introdução
Apresento de forma objetiva o que é o cabo Ethernet Cat5e com malha RJ-45 1 m, suas características centrais e por que ele importa em redes industriais e de comunicação de dados. Este cabo Cat5e blindado (STP, com malha de blindagem) e terminação RJ-45 de 1 m é usado para enlaces curtos em painéis, racks e conexões ponto-a-ponto em ambientes industriais. Palavras-chave: cabo Ethernet Cat5e com malha RJ-45 1 m, cabo Cat5e malha, Ethernet industrial Cat5e.
A escolha desse cabo impacta diretamente na integridade de sinal, imunidade a ruído EMI/RFI e no desempenho de protocolos determinísticos como Modbus/TCP e EtherNet/IP. Em cenários com máquinas, inversores e cabos de potência próximos, a blindagem por malha reduz crosstalk e interferência, preservando a relação sinal/ruído (SNR). Para garantir conformidade e seleção técnica, consideramos normas e práticas como ISO/IEC 11801, TIA/EIA-568 e requisitos RoHS.
Este artigo técnico, voltado a engenheiros de automação, integradores e compradores técnicos, fornece especificações, guia de instalação, integração com SCADA/IIoT e comparativos com outras opções ICP DAS. Ao longo do texto usarei linguagem técnica e referências de métrica (impedância característica, NEXT, PSNEXT, perda de inserção) para maximizar a aplicabilidade em projetos industriais.
Introdução ao cabo Ethernet Cat5e com malha RJ-45 1 m: visão geral e conceito fundamental

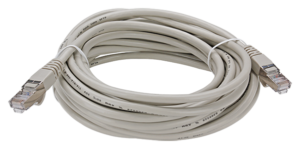

O cabo Ethernet Cat5e com malha RJ-45 1 m é um cabo de par trançado de 4 pares com blindagem por malha externa (screened) e conectores RJ-45 male pré-montados, concebido para enlaces curtos e conexões internas de painéis. Tem impedância característica nominal de 100 Ω e é projetado para suportar taxas de até 1 Gbps em distâncias curtas, atendendo requisitos de Cat5e. A malha metálica envolve o conjunto para mitigar interferências eletromagnéticas.
Do ponto de vista físico, condutores típicos são AWG24 ou AWG26, com isolamento PE/LSZH dependendo da variante, e terminação com tensão de contato e blindagem no conector para continuidade eletromagnética. Para seleção, avalia-se temperatura de operação, flexibilidade, raio de curvatura e compatibilidade com normas como IEC 61156 para cabos de pares trançados. Em aplicações industriais, robustez mecânica e retenção do conector são requisitos críticos.
A presença da malha melhora a imunidade a interferência em comparação com cabos UTP, reduzindo NEXT/PSNEXT em ambientes ruidosos. Além disso, para projetos exigentes, considere requisitos de certificação e ensaios com certificadoras (Fluke) para garantir desempenho conforme TIA/EIA ou ISO/IEC. Conceitos como MTBF não se aplicam diretamente a cabo passivo, mas afetam dispositivos conectados; já o PFC é uma consideração em fontes, mas ressalta a importância de reduzir ruídos que podem afetar comunicações.
Principais aplicações e setores atendidos pelo cabo Ethernet Cat5e com malha RJ-45 1 m
Este cabo é amplamente utilizado em painéis de controle, racks de comunicação e como patch cable entre switches, gateways e módulos I/O em instalações industriais. Seu uso é recomendado quando há necessidade de enlaces curtos, confiáveis e blindados, minimizando a influência de cabos de potência e conversores de frequência nas linhas de dados. Economicamente, reduz retrabalho quando já se padroniza blindagem.
Setores que mais se beneficiam incluem manufatura, utilities (energia e água), óleos e gás, transportes e data centers industriais. Em plantas com altos níveis de ruído eletromagnético, como usinagem ou subestações, a blindagem por malha confere robustez que protege protocolos críticos de automação. Em termos de TCO, a melhoria na disponibilidade e redução de falhas compensam o pequeno acréscimo de custo frente a UTP.
Em projetos IIoT e Indústria 4.0, o cabo serve para interconectar dispositivos de borda (edge) e gateways locais com switches industriais, suportando telemetria de alta frequência e sincronização de dados. Ele também é adequado para conexões temporárias em comissionamento e testes de campo, onde a integridade de sinal e facilidade de substituição (patch) são necessárias.
Aplicações em automação industrial
No escopo da automação, o cabo conecta I/O, gateways e módulos ICP DAS em painéis e racks industriais com baixa latência e alta confiabilidade. Conexões entre módulos e switches montados em trilho DIN geralmente exigem cabos de 0,5 m a 2 m; o modelo de 1 m é padrão para manter boa organização do cabeamento. A blindagem é particularmente útil próximo a inversores, motores e cabeamento de força.
A topologia típica envolve switches gerenciáveis industriais, VLANs para segmentação e links redundantes (RSTP) para disponibilidade. Em instalações com comunicação determinística, a qualidade do enlace (NEXT, perda de inserção) influencia jitter e latência, portanto a certificação Cat5e com malha é uma camada de segurança. Considere a compatibilidade com conectores industriais M12 em ambientes com vibração severa.
Para painéis com certificações e normas elétricas, verifique compatibilidade com requisitos de construção e blindagem de painéis segundo normas locais e IEC. Use braçadeiras e pontos de aterramento específicos para blindagem para garantir continuidade; recomenda-se aterramento em único ponto para evitar loops de terra em painéis metálicos.
Aplicações em energia, utilidades e subestações
Em subestações, RTUs e medições, o cabo Cat5e blindado é usado para enlaces entre RTUs, servidores locais e switches de borda, onde ruído de alta energia pode degradar sinais. A malha protege os pares de dados de surtos eletromagnéticos locais, melhorando a resiliência da telemetria. As interfaces físicas frequentemente ficam em gabinetes com cabos de potência próximos.
Para conformidade e segurança funcional, integre práticas de proteção como SPD em entradas de comunicação e uso de fibras quando necessário por distância ou isolamento galvanico. Em locais críticos, a seleção do cabo deve considerar critérios de isolamento e aterramento conforme normas de utilities e melhores práticas IEC. A documentação técnica deve especificar testes pós-implantação e medições de perda por inserção.
Em projetos de medição e monitoramento, a confiabilidade do enlace reduz intervenções em campo e potencializa SLAs de operação. A escolha adequada influencia diretamente a disponibilidade do SCADA em realizar leituras sincronizadas e alarmes de forma oportuna, reduzindo risco operacional.
Aplicações em telecom e data centers industriais
Em data centers industriais e salas de comunicação, o cabo Cat5e com malha RJ-45 1 m funciona como patch cable entre portas de switch e equipamentos de borda. Sua blindagem é útil em racks com alto fluxo de cabos e onde PDUs e cabos de potência coexistem com cabos de dados. Para conexões curtas, o cabo reduz perda e mantém integridade em 1 Gbps.
O cabo deve ser compatível com práticas de infraestrutura (canaletas, management patch panels) e com normas de cabeamento estruturado (ISO/IEC 11801). Em ambientes com requisitos de baixa emissão e alta densidade, escolha variantes LSZH para reduzir emissão de fumaça em caso de incêndio. Em projetos com expectativas de upgrade a 10G, considere passar para Cat6a nos enlaces críticos.
Em data centers edge ou colocation industrial, a facilidade de substituição e padronização de patch cords blindados facilita manutenção e auditorias. Recomenda-se etiquetagem e documentação para automação de inventário e integração com sistemas de gestão de ativos.
Aplicações em transporte, building automation e redes prediais
Em transporte ferroviário, aeroportos e ônibus, o cabo é usado em painéis de bordo e racks de comunicação para conectar CFTV, controle de acesso e switches. A blindagem aumenta a resistência ao ruído gerado por motores e inversores. Para building automation, ele interliga controladores de HVAC e gateways de supervisão.
Em redes prediais, o uso de cabos blindados reduz diagnósticos falsos causados por fontes de ruído próximas e facilita conformidade com normas locais de cabeamento. Em instalações que exigem certificação médica ou segurança, avalie variantes com certificações adicionais. A interoperabilidade com equipamentos ICP DAS e terceiros é um diferencial prático.
Para ambientes com requisitos contra incêndio, selecione opções LSZH ou FEP conforme especificado em projeto. A robustez mecânica e retenção do conector RJ-45 são fatores críticos em sistemas sujeitos a vibração.
Especificações técnicas do cabo Ethernet Cat5e com malha RJ-45 1 m (tabela de fácil leitura)
A tabela a seguir sintetiza os principais parâmetros elétricos e mecânicos relevantes para seleção técnica do cabo.
| Parâmetro | Valor típico / Observação |
|---|---|
| Categoria | Cat5e (ETSI/TIA/ISO) |
| Comprimento | 1 m (±5%) |
| Blindagem | Malha (Screened Foil opcional) |
| Conector | RJ-45 macho blindado |
| Condutor | Cobre sólido ou flexível, AWG24/26 |
| Impedância característica | 100 Ω ±15% |
| Velocidade suportada | Até 1 Gbps (1000BASE-T) |
| Temperatura de operação | -20 °C a +60 °C (varia por variante) |
| Isolamento exterior | PVC / LSZH (opcional) |
| Certificações | RoHS, compatibilidade TIA/EIA e ISO/IEC recomendada |
| Testes típicos | NEXT, PSNEXT, perda de inserção, resistência DC |
Além dos itens acima, para aplicações críticas considere variantes com blindagem adicional (FTP, S/FTP) e opções com revestimento anti-chama ou resistência a óleo para ambientes industriais.
Notas e tolerâncias técnicas
A tolerância de comprimento costuma ser ±5% e a impedância nominal segue 100 Ω com variações permitidas pelas normas Cat5e. Medições de NEXT/PSNEXT seguem procedimentos TIA/ISO e são sensíveis a curvatura excessiva e crimps mal executados no RJ-45. Para medições confiáveis utilize equipamentos certificados Fluke ou equivalente.
A temperatura de operação afeta a atenuação: a perda por inserção aumenta com frequência e temperatura. Em ambientes vibratórios, avalie a flexibilidade do condutor (solid vs stranded) e a retenção do conector. Em áreas com risco químico ou UV exponha a compatibilidade do material do jacket.
Para blindagem efetiva, a continuidade da malha deve ser garantida no conector e o aterramento implementado segundo melhores práticas (ponto único de aterramento preferencialmente). Evite criar loops de terra entre equipamentos conectados por longos cabos blindados.
Importância, benefícios e diferenciais do cabo Ethernet Cat5e com malha RJ-45 1 m
A blindagem por malha oferece melhor imunidade a ruído em comparação com UTP, resultando em menor taxa de erro de bit e maior estabilidade de enlace. Isso se traduz em menos retries, menor latência média e melhor performance de protocolos industriais sensíveis. Em ambiente com drives e fontes chaveadas, a blindagem é um requisito prático.
Operacionalmente, patch cords de 1 m facilitam organização de rack e redução de tensão mecânica nas portas, reduzindo falhas por desconexão acidental. O custo incremental frente ao UTP é compensado pela redução de downtime e menos chamados de manutenção. Em projetos com muitos pontos, a padronização diminui complexidade logística.
Como diferencial ICP DAS, a qualidade de montagem, garantia de continuidade da blindagem e teste de lote oferecem segurança ao integrador. A compatibilidade direta com módulos ICP DAS e a disponibilidade de variantes (LSZH, AWG variados, blindagem reforçada) facilita a integração em projetos que exigem conformidade e rastreabilidade.
Benefícios técnicos (performance e confiabilidade)
- Imunidade a EMI/RFI por malha, reduzindo crosstalk e erros de comunicação.
- Baixa perda de inserção e impedância controlada (100 Ω) para manter integridade em 1 Gbps.
- Conectores RJ-45 blindados asseguram continuidade da blindagem até o ponto de contato.
Estes ganhos melhoram disponibilidade de SCADA e RTUs, onde pacotes perdidos podem resultar em decisões erradas. Para enlaces críticos, realizar certificação de cada patch cord garante performance declarada.
Vantagens operacionais e econômicas
- Facilidade de substituição e organização em racks.
- Redução de retrabalhos e troubleshooting pela menor suscetibilidade a ruídos.
- Melhor TCO por aumento de disponibilidade.
Ao padronizar cabos blindados em projetos industriais, equipes de manutenção ganham previsibilidade e menos tempo em campo resolvendo problemas de comunicação.
Diferenciais ICP DAS frente a alternativas do mercado
ICP DAS fornece cabos com testes de fábrica, terminação controlada e opções compatíveis com seus módulos I/O e gateways. O suporte técnico inclui recomendações de aterramento e roteamento, além de documentação para especificação em projetos (boas práticas e listas de verificação). A compatibilidade com equipamentos ICP DAS minimiza problemas de interface física.
Além disso, a disponibilidade de versões LSZH e variantes com isolamento especial para ambientes agressivos diferencia a solução ICP DAS para projetos que exigem conformidade avançada e garantia estendida.
Guia prático: como instalar e usar o cabo Ethernet Cat5e com malha RJ-45 1 m passo a passo
A preparação começa pela checagem visual do cabo, inspeção da malha e do conector RJ-45, verificação do código de lote e compatibilidade do jacket (PVC vs LSZH). Tenha à mão ferramentas de crimpagem (se aplicável), testadores de cabo e etiquetagem para identificação. Avalie o ambiente para fontes de calor, óleos ou produtos químicos que possam degradar o jacket.
Na instalação física, roteie o cabo evitando proximidade paralela com cabos de potência; mantenha distância mínima recomendada e cruze a 90° quando necessário. Fixe com braçadeiras plásticas de baixa compressão e evite curvaturas fechadas próximas ao conector. Assegure-se de que a blindagem tenha continuidade até o ponto de aterramento no chassi ou painel.
Após a conexão, execute testes de continuidade e certificações (NEXT, perda de inserção, comprimento e resistência DC) com equipamento de certificação. Marque e documente cada enlace no esquema de rede e registre resultados de teste para garantia. Em caso de falhas, inspecione crimpagem e continuidade da malha.
Preparação e verificação pré-instalação cabo Ethernet Cat5e com malha RJ-45 1 m
Checklist essencial: verificar integridade do jacket, contatos do RJ-45, código do lote e tipo de blindagem; confirmar temperatura e condições ambientais; reunir ferramentas, testador Fluke e material de etiquetagem. Confirme a compatibilidade com painéis e módulos ICP DAS em uso. Planeje pontos de aterramento da blindagem.
Verifique também que a malha não esteja danificada e que o conector esteja montado corretamente, com retenção mecânica adequada. Para instalações em painel, identifique percurso de cabos e pontos de fixação para evitar tensão em portas. Defina rotas alternativas para redundância física se necessário.
Documente previamente a topologia de rede, endereçamento e planos de teste para evitar retrabalho. Se houver execução em grande escala, organize kits de instalação e treinamento para equipe de campo.
Passo a passo de instalação física (conexão RJ-45, roteamento e fixação)
- Inspecione e posicione o cabo, mantendo raio de curvatura >4x diâmetro do cabo.
- Conecte o RJ-45 firmemente até o clique; confirme retenção.
- Fixe o cabo com braçadeiras a cada 30–50 cm em trechos horizontais, evitando aperto excessivo.
Assegure a continuidade da blindagem ao conectar em patch panels ou jacks blindados. Em painéis metálicos, conecte a blindagem a um bloco de terra único para evitar loops. Verifique o posicionamento mecânico após energização de equipamentos.
Testes de continuidade, certificação e medição de desempenho
Use certificadora Fluke para medir NEXT, PSNEXT, perda de inserção e comprimento, garantindo conformidade com Cat5e. Teste resistência DC de condutores e continuidade da malha. Registre os resultados e compare com limites TIA/EIA.
Em campo, um testador de cabos básico pode checar continuidade e mapeamento, mas não substitui a certificação completa em enlaces críticos. Teste pós-instalação deve ser feito com equipamentos calibrados e documentação assinada pelo integrador.
Boas práticas de roteamento, aterramento e blindagem
- Mantenha cabos de dados separados de cabos de potência (recomenda-se >15 cm ou cruzamento a 90°).
- Aterramento: conecte blindagem em um único ponto ao chassis/painel para evitar loops.
- Evite curvaturas e stress mecânico no conector.
Monte uma política de manutenção periódica que inclua inspeção visual e testes de integridade a cada ciclo de manutenção predefinido.
Integração com sistemas SCADA/IIoT e cabo Ethernet Cat5e com malha RJ-45 1 m
Este cabo atua como elemento físico essencial em arquiteturas SCADA/IIoT, levando dados de sensores, RTUs e gateways para switches locais e servidores de borda. Em designs distribuídos, use cabos blindados para segmentos próximos a fontes de ruído; para enlaces longos entre salas, prefira fibra. A capacidade de 1 Gbps é suficiente para muitos pontos de telemetria.
Ao planejar topologias, segmentação de VLAN e QoS são importantes para priorizar tráfego SCADA e diminuir latência de alarmes. Para IIoT, a presença de gateways MQTT e brokers locais demanda enlaces confiáveis para evitar perda de dados críticos. A blindagem preserva qualidade do enlace e reduz retransmissões.
Para segurança, combine medidas físicas (blindagem e roteamento) com controles lógicos (VLANs, ACLs e firewalls). Assegure-se de que políticas de segmento e autenticação impedem movimentos laterais e acesso não autorizado.
Topologias de rede recomendadas (ethernet industrial, switches gerenciáveis)
Recomendações típicas: estrela com agregação em switches gerenciáveis, anéis com RSTP para redundância e segmentação por VLAN para separar tráfego de controle e TI. Em instalações críticas, use switches industriais com portas SFP para integração com fibra e PoE quando necessário. Monitore latência e perda de pacotes para manter SLAs.
Implemente SNMP e syslog para monitoramento e integração com CMDB. Em redes convergentes, priorize tráfego de controle com QoS e ajuste MTU conforme necessário para protocolos específicos. Garanta capacidade de portas e uplinks para evitar congestionamento.
Considerações sobre latência, jitter e perda de pacotes em aplicações SCADA/IIoT
O cabo em si contribui muito pouco para latência absoluta em 1 m; porém interferência pode causar retrys e aumentos observáveis em jitter. Para aplicações determinísticas, mantenha margem de sinal e certifique-se em equipamentos que jitter e jitter variation estejam dentro de limites do protocolo. Realize testes de ponta a ponta sob carga para validar comportamento.
Use buffers de switch e QoS para mitigar bursts e garanta sincronização temporal quando necessário para eventos correlacionados. Documente critérios aceitáveis para latência e perda de pacotes em contratos de projeto.
Segurança de rede física e lógica ao usar o cabo cabo Ethernet Cat5e com malha RJ-45 1 m
A segurança física inclui proteção de racks, selos e controle de acesso a painéis onde estão PATCH cables. A blindagem não substitui medidas lógicas; implemente autenticação 802.1X e segmentação por VLAN. Mantenha políticas de gerenciamento de firmware de switches e logs para detecção de anomalias.
Evite exposição de cabos a acesso público ou não autorizado. Inclua políticas de inventário e etiquetagem para rastrear endpoints e reduzir risco de conexões não autorizadas.
Integração prática com controladores e módulos ICP DAS (Modbus/TCP, EtherNet/IP, MQTT)
Conecte módulos ICP DAS diretamente a switches industriais usando o cabo Cat5e blindado para garantir integridade de tráfego Modbus/TCP ou EtherNet/IP. Para IIoT, conecte gateways ICP DAS que publiquem via MQTT ao broker local, garantindo enlaces estáveis entre sensores e o gateway. Configure endereçamento IP fixo e testes de handshake após instalação.
Documente configurações de portas, VLANs e QoS aplicadas aos equipamentos ICP DAS para facilitar troubleshooting e replicação em outras plantas.
Exemplos práticos de uso do cabo Ethernet Cat5e com malha RJ-45 1 m (casos reais e passo a passo)
Os exemplos abaixo ilustram procedimentos, resultados esperados e checkpoints para instalação típica em automação e subestações. Cada exemplo foca em validação funcional e testes práticos pós-instalação.
Exemplo 1: Conexão de módulo I/O remoto ICP DAS a switch industrial
Procedimento: roteie cabo 1 m entre porta do módulo I/O e porta do switch, assegure blindagem e aterramento do painel. Teste: ping, Modbus/TCP read e verificação de latência; resultados esperados: 0% de perda e latência 50 m | Backbone, isolamento |
Erros comuns na seleção e na instalação (evitar perda de garantia)
Erros frequentes: usar UTP onde há forte EMI, não certificar enlaces, não aterrar a blindagem ou apertar excessivamente braçadeiras causando dano ao jacket. Evitar substituir cabos padronizados por alternativas não homologadas em projetos críticos.
Para preservar garantia, siga instruções do fabricante para instalação e use cabos e conectores homologados. Documente experiências e comunique variações ao suporte técnico ICP DAS quando necessário.
Limitações técnicas e pontos de atenção (impedância, distância, crosstalk)
Cat5e tem limite prático para 1 Gbps até 100 m; para longas distâncias ou 10G, prefira Cat6a ou fibra. A impedância deve permanecer em 100 Ω; descontinuidades em crimps ou conectores degradam performance. Em ambientes extremos, o jacket e condutor devem ser especificados para resistência a óleo, temperatura e UV.
Quando o ambiente exige isolamento galvânico (subestações de alta tensão), a fibra é muitas vezes a escolha mais segura; o cabo blindado não substitui isolamento elétrico em todos os cenários.
Conclusão e chamada para ação: solicite cotação ou entre em contato sobre o cabo Ethernet Cat5e com malha RJ-45 1 m
Resumo executivo: o cabo Ethernet Cat5e com malha RJ-45 1 m é uma solução robusta e econômica para enlaces curtos em ambientes industriais, oferecendo blindagem eficaz contra EMI e mantendo integridade de sinal para aplicações SCADA/IIoT. Para projetos que requerem confiabilidade e facilidade de instalação, é uma opção indicada. Pergunte ao seu gerente de projeto sobre padronização e políticas de cabeamento.
Para aplicações que exigem essa robustez, a série cabo Ethernet Cat5e com malha RJ-45 1 m da ICP DAS é a solução ideal. Confira as especificações e solicite amostra ou cotação em: https://www.lri.com.br/comunicacao-de-dados/cabo-ethernet-com-malha-rj-45-categoria-5e-de-1m. Se preferir alternativas e acessórios, veja também nossa página de produtos: https://www.lri.com.br/produtos/cabo-ethernet-cat5e-1m.
Se tiver dúvidas técnicas, poste nos comentários ou pergunte abaixo; vou responder com orientações práticas e auxílio em seleção de variantes. Para leitura complementar sobre infraestrutura de redes industriais, consulte artigos relacionados em https://blog.lri.com.br/ethernet-industrial e https://blog.lri.com.br/instalacao-de-cabos-industriais.
Perspectivas futuras e aplicações estratégicas do cabo Ethernet Cat5e com malha RJ-45 1 m
Nos próximos 2–5 anos, este cabo continuará relevante como patch cord em arquiteturas híbridas onde fibra é backbone e cobre serve para terminação física. Em cenários de Edge Computing e IIoT de alta densidade, ele será usado para conexões locais entre gateways e switches. Planejar upgrades prevendo Cat6a ou fibra em backbone é prudente.
Tendências como private 5G e convergência de redes industriais podem reduzir o uso de cobre em alguns segmentos, mas para painéis e racks o patch cord blindado continuará essencial. A padronização e estoque inteligente de variantes (LSZH, AWG, blindagem) permitirá respostas rápidas a mudanças de topologia.
Recomendação estratégica: defina uma política de cabeamento com versões suportadas e planos de migração, mantenha inventário de cabos blindados padrão e registre resultados de certificação para cada enlace. Isso facilita manutenção, auditoria e decisões de upgrade com base em dados reais de campo.
