Introdução
O cabo de extensão antena RG58AU RP‑SMA 1 m da ICP DAS é um componente passivo crítico para conectar antenas externas a modems, gateways IIoT e equipamentos RF em ambientes industriais. Este artigo aborda em profundidade o produto, suas características elétricas e mecânicas, e como ele se integra a arquiteturas SCADA/IIoT. Desde o condutor central até a blindagem e os conectores RP‑SMA macho→fêmea, explicamos o princípio de funcionamento aplicado a comunicações sem fio (4G/5G, LoRa, Wi‑Fi) e a importância de manter a impedância característica em 50 Ω para minimizar reflexões e perdas.
Para profissionais de automação, integradores e compradores técnicos, o texto usa termos e métricas relevantes como VSWR, atenuação em dB/m, faixa de frequência útil e recomendações de instalação. Também serão citadas normas e conceitos aplicáveis, como a referência a normas de cabeamento e EMC (por exemplo, IEC 61196 para cabos coaxiais e IEC/EN 62368‑1 como referência de segurança eletroeletrônica), e conceitos de confiabilidade como MTBF e durabilidade sob ciclos vibratórios típicos de aplicações veiculares ou industriais.
A leitura oferece informações práticas: tabela técnica resumida, guia de instalação passo a passo, procedimentos de teste pós‑instalação, integração com RTUs/gateways ICP DAS e exemplos reais de aplicação (telemetria remota, redes LoRa LPWAN, aplicações veiculares). Use os links e CTAs ao longo do texto para acessar especificações detalhadas e solicitar cotações. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao cabo de extensão antena RG58AU RP‑SMA 1 m da ICP DAS — O que é, para que serve e visão geral do produto

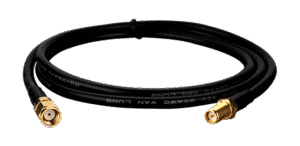

O cabo de extensão antena RG58AU RP‑SMA 1 m da ICP DAS é um cabo coaxial de 50 Ω com 1 metro de comprimento, designed para ligar antenas externas a interfaces com conector RP‑SMA. É composto por um condutor central (geralmente fio de cobre ou cobre estanhado), dielétrico isolante, malha de blindagem trançada e uma cobertura externa em PVC ou material com resistência UV para uso externo. Os conectores são do tipo RP‑SMA macho (no cabo) para RP‑SMA fêmea (na antena/equipamento), o que garante compatibilidade com grande parte dos dispositivos industriais e modems.
O princípio de funcionamento é simples: o cabo transporta a energia RF entre o rádio e a antena mantendo a impedância característica de 50 Ω para evitar desadaptadores. Em instalações industriais, a manutenção da impedância e a minimização de perdas são críticas para assegurar RSSI, relação sinal‑ruído (SNR) e taxa de erro de bit (BER) adequadas. O cabo é passivo, não amplifica sinal; portanto, seleção correta de comprimento e tipo de cabo impacta diretamente no desempenho do enlace.
Do ponto de vista de integração e manutenção, o produto é indicado para ambientes controlados e externos quando protegido; é compatível com modems 4G/5G, gateways IIoT, roteadores e módulos ICP DAS que utilizam RP‑SMA. Para aplicações que exigem essa robustez, a série Cabo Extensão RG58AU da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite suporte técnico na página do produto: https://www.lri.com.br/comunicacao-de-dados/cabo-extensao-antena-rg58au-rp-sma-macho-para-femea-de-1m
Principais aplicações e setores atendidos pelo cabo de extensão antena RG58AU RP‑SMA 1 m da ICP DAS {cabo extensão antena, RG58AU, RP‑SMA, cabo coaxial, extensão de antena}
O cabo é amplamente utilizado para conectar modems 4G/5G, gateways IIoT e roteadores industriais a antenas externas, melhorando cobertura e performance do enlace. Em centrais de telemetria e SCADA, substituir antenas internas por externas e posicioná‑las adequadamente com cabo de extensão reduz perdas por obstáculos e multipercurso. Em aplicações Wi‑Fi e LoRa, o cabo permite posicionamento otimizado da antena para maximizar cobertura de área e penetração em estruturas metálicas.
Setores beneficiados incluem utilities (energia e saneamento), manufatura, transporte (telemetria embarcada), agro (estações meteorológicas e sensores de campo) e telecomunicações. Exemplos reais: postos remotos de telemetria em subestações elétricas que ganham 6–12 dB de RSSI ao usar antena externa com cabo RG58AU de qualidade; gateways LoRa em fazendas cuja cobertura aumenta por posicionamento de antenas em mastros com cabo flexível e resistente.
Além disso, o cabo é útil em aplicações móveis, desde veículos leves até EVs industriais, onde a resistência à vibração e a integridade da conexão RP‑SMA são requisitos críticos. Para orientações de projeto de conectividade IIoT e boas práticas em SCADA, veja também os artigos técnicos do blog da LRI: https://blog.lri.com.br/guia-antenas-iiot e https://blog.lri.com.br/boas-praticas-scada
Especificações técnicas do produto (tabela)
Tabela de especificações (impedância, frequência, atenuação, comprimento, conectores, blindagem, potência, temperatura)
| Especificação | Valor / Observação |
|---|---|
| Impedância característica | 50 Ω (compatível com equipamentos RF industriais) |
| Comprimento | 1 m (RG58AU padrão) |
| Conector | RP‑SMA macho (cabo) → RP‑SMA fêmea (antena/equipamento) |
| Faixa de frequência típica | DC – 3 GHz (valores típicos; ver folha de dados para faixa exata) |
| Atenuação típica | ~0,2 dB/m @100 MHz; ~0,6–1,0 dB/m @1 GHz (valores típicos, consultar datasheet) |
| VSWR típico | ≤ 1,5:1 (dependendo da frequência e qualidade da montagem) |
| Blindagem | Malha de cobre com ≥ 90% de cobertura (braid) + folha opcional |
| Potência máxima (CW) | Tipicamente até 50 W (dependendo da frequência; confirmar em aplicações de alta potência) |
| Temperatura de operação | −40 °C a +85 °C (PVC/PE; opções com TPU/LSZH para aplicações específicas) |
| Revestimento externo | PVC resistente a UV; variantes com proteção adicional disponíveis |
| Resistência mecânica | Flexibilidade média; raio de curvatura mínimo recomendado 5× diâmetro externo |
| Certificações | Conforme normas aplicáveis de cabos coaxiais (ex.: IEC 61196) |
Detalhes elétricos e mecânicos relevantes {cabo extensão antena, RG58AU, RP‑SMA}
A impedância de 50 Ω é crítica: discrepâncias causam reflexões e aumento de VSWR, resultando em perda de potência e possível aquecimento em transceptores. A atenuação do RG58AU aumenta com a frequência; por isso, para aplicações em 5G NR (freq. mais altas), é comum preferir cabos de menor perda (ex.: RG174, LMR‑200/400) conforme trade‑off entre flexibilidade e perdas. O VSWR típico ≤1,5:1 indica boa adaptação; valores muito superiores implicam em mau contato ou conector danificado.
Do ponto de vista mecânico, a blindagem em malha com cobertura ≥90% minimiza interferência (EMI) e vazamento de sinal. A flexibilidade do RG58 o torna adequado para passagem por dutos e painéis, porém a fadiga por vibração e curvaturas repetidas reduz a vida útil. Em ambientes com movimento ou vibração, aplique fixações amortecidas e verifique MTBF estimado para junções e conectores RP‑SMA; mesmo sendo um componente passivo, a confiabilidade do conjunto depende de torque correto e selagem contra umidade.
Recomenda‑se avaliar a compatibilidade do conector RP‑SMA com a antena/equipamento (existem variações RP vs SMA padrão). Use ferramentas de torque apropriadas (tipicamente 0,5–1,0 Nm para RP‑SMA) e selagem com fita ou gel para instalações externas. Em ambientes com requisitos industriais rigorosos, escolha cabos com capa reforçada, proteção UV e, se necessário, opções com isolamento de baixa emissão de fumaça (LSZH).
Importância, benefícios e diferenciais do cabo de extensão antena RG58AU RP‑SMA 1 m da ICP DAS
O uso correto do cabo de extensão reduz perdas e melhora a margem de link, traduzindo‑se em maior confiabilidade de telemetria e menor necessidade de retransmissões. Benefícios técnicos incluem melhoria de RSSI, redução de BER e aumento da taxa efetiva de transmissão em enlaces limitados por sinal. Comercialmente, a solução reduz custos operacionais ao evitar substituições frequentes e intervenções de campo.
Os diferenciais da ICP DAS incluem controle de qualidade, testes de VSWR e continuidade em fábrica, e suporte técnico para integração com módulos e gateways da linha ICP DAS. Produtos certificados segundo normas internacionais garantem compatibilidade e documentação técnica para equipe de engenharia que precisa demonstrar conformidade em projetos regulados.
Além disso, a disponibilidade do cabo em tamanho padrão (1 m) facilita estoque e manutenção. Para aplicações que exigem essa robustez, a série Cabo Extensão RG58AU da ICP DAS é a solução ideal. Confira as especificações detalhadas e opções de compra: https://www.lri.com.br/comunicacao-de-dados/cabo-extensao-antena-rg58au-rp-sma-macho-para-femea-de-1m. Outra opção de componente e acessórios está disponível no portfólio do blog: https://www.lri.com.br/produtos/antena-4g-industrial
Guia prático de instalação e uso — Como instalar e usar o cabo de extensão (passo a passo)
Antes de iniciar a instalação, verifique: integridade do cabo, correspondência dos conectores (RP‑SMA vs SMA), ausência de dobras ou esmagamentos e integridade da blindagem. Ferramentas recomendadas incluem chaves dinâmométricas para RP‑SMA, alicates de corte, limpador de contato e material de selagem (silicone, fita Teflon ou gel para cabos). Faça inspeção visual e teste de continuidade com multímetro antes da montagem.
Ao conectar, siga sequência: desligar equipamento → conectar RP‑SMA com torque recomendado (0,5–1,0 Nm) → posicionar antena no mastros ou suporte com ângulo otimizado → fixar cabo evitando curvaturas com raio menor que 5× o diâmetro externo. Em passagens externas, utilize grommets e abraçadeiras com proteção para evitar corte da capa. Use canaletas ou conduítes quando exposto a abrasão.
Para instalações externas, selar a conexão é essencial para evitar infiltração de umidade que degrada o dielétrico e aumenta perdas. Utilize produtos de selagem específicos para RF (gel or tape) e considere conectores com flanges ou capacetes de proteção. Documente o torque aplicado e a data da instalação para manutenção preventiva.
Preparação, ferramentas e verificações pré‑instalação
Ferramentas básicas: chave de torque para RP‑SMA, multímetro, analisador de rede ou medidor de potência, fita de selo e abraçadeiras. Verificações: continuidade do condutor central e blindagem, resistência DC entre condutor e blindagem (isolamento), e inspeção visual da ponta do conector para ausência de sujeira ou pinos tortos.
Tenha checklist pronto: confirmar tipo de conector do equipamento e da antena; confirmar comprimento necessário e rota do cabo; verificar materiais de fixação e selagem; verificar necessidade de aterramento (quando aplicável) para reduzir loops de terra e EMI. Em áreas classificadas, siga normas locais de segurança e certificações como IEC/EN relevantes.
Registre resultados de verificação inicial (RSSI antes/depois, leitura VSWR quando possível) e mantenha fotos da instalação. Esses registros são úteis para análise de falhas futuras e para comprovação de desempenho em contratos de SLA.
Passo a passo de instalação e configuração (conectar, posicionar, fixar)
- Desligue o rádio/modem antes de conectar o cabo para evitar danos por ESD ou correntes errantes.
- Conecte o RP‑SMA macho ao conector do equipamento com torque adequado; conecte a outra extremidade à antena.
- Posicione a antena com linha de visão e altura adequadas, fixando mastros e usando abraçadeiras com proteção para reduzir vibração.
Evite curvas fechadas (raio 3 m, frequência de operação >1 GHz com requisitos de alta performance, ou quando a margem de link é crítica. Escolha adaptadores somente quando necessário e prefira adaptadores de alta qualidade com baixa perda certificada.
Se o ambiente for agressivo (temperatura extrema, exposição UV intensa, produtos químicos), escolha cabos com capa especial (TPU, PTFE) e conectores selados. Para aplicações veiculares, cabos com reforço anti‑vibração são recomendados.
Considere também custo total de propriedade: investimento maior em cabo de baixa perda pode reduzir número de gateways e custos operacionais.
Conclusão estratégica, próximos passos e chamada para ação — Entre em contato / Solicite cotação
Resumo executivo: o cabo de extensão antena RG58AU RP‑SMA 1 m da ICP DAS é uma solução prática e econômica para melhorar enlaces RF em aplicações industriais e IIoT, oferecendo compatibilidade com equipamentos ICP DAS e modems comerciais. Profissionais devem considerar impedância, atenuação, VSWR e ambiente de instalação ao especificar o componente em projetos críticos.
Para avaliação técnica in‑site, testes de campo e suporte na seleção da melhor combinação antena‑cabo‑gateway, entre em contato com nossa equipe técnica. Para aplicações que exigem essa robustez, a série Cabo Extensão RG58AU da ICP DAS é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/comunicacao-de-dados/cabo-extensao-antena-rg58au-rp-sma-macho-para-femea-de-1m
Perspectivas futuras: com a expansão do 5G NR e o crescimento do IIoT/edge computing, a otimização de enlaces RF e a escolha adequada de cabos coaxiais serão cada vez mais estratégicas. Recomenda‑se atualizar projetos com medições de campo e planejamento de manutenção preditiva para maximizar disponibilidade de rede.
Incentivo: deixe perguntas ou compartilhe desafios específicos da sua instalação nos comentários — nossa equipe técnica responderá e poderá ajudar com cálculos de margem de link e recomendações de produto.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
