Introdução
O objetivo deste artigo é oferecer um guia técnico completo sobre o gabinete industrial IP66 255×181×91 da ICP DAS, explicando características, aplicações e melhores práticas de instalação para engenheiros de automação, integradores e compradores técnicos. Desde o primeiro parágrafo, este conteúdo utiliza termos relevantes como gabinete industrial, IP66, gabinete ICP DAS e gabinete 255x181x91 para apoiar sua busca técnica e decisão de compra. A abordagem alia critérios de conformidade (normas), desempenho (MTBF, gestão térmica) e integração com SCADA/IIoT.
Este documento enfatiza E-A-T (expertise, authoritativeness, trustworthiness) com referências a normas como IEC/EN 62368-1 e práticas de projeto elétrico aplicáveis (p. ex., critérios de aterramento e separação de sinais). Além disso, aborda conceitos úteis como Fator de Potência (PFC) e MTBF quando relevantes para a escolha de fontes de alimentação e componentes alojados no gabinete. Use este material como referência para especificação, instalação e aceitação técnica em projetos industriais.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Sinta-se à vontade para comentar dúvidas técnicas no final do artigo ou solicitar comparação com outras referências da linha ICP DAS.
Introdução ao gabinete industrial IP66 255x181x91 da ICP DAS — O que é e por que importa

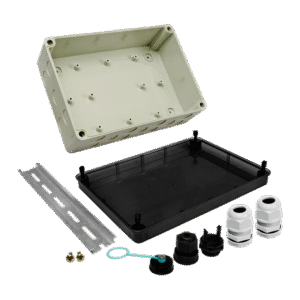

O gabinete industrial IP66 255×181×91 da ICP DAS é uma caixa de proteção para equipamentos eletrônicos projetada para ambientes agressivos. Sua função básica é proteger eletrônica sensível (gateways, PLCs compactos, módulos I/O) contra poeira e jatos potentes de água, garantindo integridade mecânica e elétrica. Em termos industriais, ele atua como a primeira linha de defesa para disponibilidade de sistemas.
A importância deste gabinete está na redução de falhas por contaminação, corrosão e danos mecânicos, fatores críticos em utilities, plantas químicas, e indústrias de processo. Em aplicações IIoT/edge, proteger o hardware garante continuidade de coleta de dados e evita perda de historização em SCADA. Em resumo, trata-se de mitigação de risco operacional e proteção do investimento em dispositivos eletrônicos.
Do ponto de vista do integrador, o gabinete facilita padrões de instalação repetíveis, simplifica manutenções e possibilita integração de soluções PoE, fontes e condicionamento com mínima intervenção no campo. A escolha correta impacta MTTR (Mean Time To Repair) e MTBF do conjunto instalado.
Visão geral técnica rápida do gabinete industrial IP66 255x181x91 da ICP DAS — Resumo do produto e aplicação imediata
Dimensionalmente, o gabinete tem 255×181×91 mm (L×A×P), com grau de proteção IP66 que indica estanqueidade contra poeira e proteção contra jatos fortes. O material habitual é ABS/PC ou poliéster reforçado, com vedação em borracha EPDM para garantir estanqueidade. A tampa costuma ser presa por parafusos com terminais de aço inox ou similar.
Situações típicas onde resolve problemas: instalação de gateways IIoT em ambientes externos cobertos, proteção de módulos I/O em estações de bombeamento e alojamento de fontes de alimentação em skids industriais. O gabinete é indicado quando há necessidade de proteção sem o custo e tamanho de um painel metálico amplo.
Como analogia, pense no gabinete como um "bolso estanque" para eletrônica — mantém o hardware isolado das variáveis ambientais, permitindo que sistemas críticos funcionem como se estivessem em um ambiente controlado.
Principais aplicações e setores atendidos pelo gabinete industrial IP66 255x181x91 da ICP DAS gabinetes industriais IP66
O gabinete atende setores como automação industrial, petroquímica, alimentícia, água e saneamento, energia e telecomunicações. Em automação, protege controladores compactos e módulos I/O instalados próximos à linha de produção, reduzindo paradas não planejadas.
Na indústria alimentícia, permite instalação de sensores e controladores em áreas com lavagem frequente, desde que o material do gabinete seja compatível com processos de higienização. Em saneamento e estações de bombeamento, a proteção contra jatos e infiltração é crucial para manter telemetria e controle remoto.
Em utilities e energia, o gabinete suporta gateways de comunicação e medição, minimizando riscos de corrosão e garantindo continuidade de dados para SCADA. Para aplicações de telecom e edge computing, é ideal para abrigar dispositivos PoE e conversores de mídia.
Especificações técnicas detalhadas do gabinete industrial IP66 255x181x91 da ICP DAS (Tabela)
Tabela de Especificações — Dimensões, Material, Proteção, Montagem, Acessórios
| Item | Valor | Unidade | Observações |
|---|---|---|---|
| Dimensões (L×A×P) | 255 × 181 × 91 | mm | Medidas externas típicas |
| Grau de proteção | IP66 | – | Proteção contra poeira e jatos de água |
| Material | ABS/PC ou poliéster | – | Var. conforme SKU; resistente UV |
| Vedação | EPDM | – | Junta contínua na tampa |
| Montagem | Parede / Trilho DIN | – | Suportes internos para trilho DIN opcional |
| Temperatura de operação | -20 a +60 | °C | Depende do material e componentes instalados |
| Acessórios | Placas internas, prensa-cabos | – | Vários tamanhos de glandes compatíveis |
| Cor | Cinza RAL | – | Opcional conforme lote |
| Peso | ~0.8–1.2 | kg | Dependendo do material |
| Fixação da tampa | Parafusos inox | – | Torque recomendado especificado no manual |
Detalhes elétricos e mecânicos adicionais
A espessura de parede típica varia entre 2–3 mm para ABS/PC, oferecendo rigidez mecânica adequada para aplicações leves a médias. A carga máxima de montagem interna (dispositivos presos a placa) costuma ser limitada — ver manual para valores específicos (p.ex., 2–3 kg distribuídos). Compatibilidade com trilho DIN 35 mm é comum, permitindo fixação de fontes, blocos de terminais e condicionadores de sinal.
Resistência a UV e a químicos depende da formulação do material; versões com proteção UV e acabamento anti-corrosão são recomendadas em ambientes externos. Em termos elétricos, recomenda-se uso de barramentos de aterramento e bornes internos para garantir continuidade de proteção elétrica e EMC.
Para fontes de alimentação e cargas térmicas, avaliar dissipação e considerar soluções de gestão térmica (ventiladores com grau IP ou dissipadores passivos) quando a potência dissipada ultrapassar limites seguros.
Importância, benefícios e diferenciais do gabinete ICP DAS gabinetes industriais IP66
O principal benefício funcional é a proteção IP66, que reduz falhas por intrusão de partículas e água, diminuindo risco de curtos e corrosão. Operacionalmente, o gabinete aumenta disponibilidade do sistema e reduz intervenções corretivas, melhorando indicadores de manutenção como MTTR e disponibilidade operacional.
Diferenciais da linha ICP DAS incluem compatibilidade com acessórios modulares (placas de montagem, prensa-cabos padronizados), controle de qualidade em materiais e testes de estanqueidade de fábrica. Isso agrega valor em termos de confiabilidade e garantia sobre o produto final.
Além disso, a flexibilidade para acomodar módulos de comunicação e fontes compactas facilita projetos de edge computing e IIoT, acelerando comissionamento e reduzindo interfaces mecânicas customizadas.
Benefícios para operação e manutenção
O gabinete reduz tempo de instalação por meio de acessórios pré-dimensionados e pontos de fixação padronizados. Manutenção é facilitada pela tampa parafusada com torque controlado e acesso simples aos componentes internos, permitindo trocas rápidas de módulos I/O sem comprometer vedação permanente.
Em campo, a padronização de prensa-cabos e entradas reduz erros humanos ao repor cabos e manter IP66. Isso resulta em ganhos tangíveis de disponibilidade, especialmente em instalações críticas que operam 24/7.
A rastreabilidade do equipamento (etiquetas, QR codes) pode ser aplicada na tampa para facilitar inventário e histórico de manutenção, suportando práticas de gestão de ativos.
Diferenciais de material e certificações
Materiais tratados com aditivos UV e formulações resistentes a óleos/solventes ampliam vida útil em ambientes agressivos. Embora gabinetes plásticos não substituam painéis metálicos em ambientes Ex, eles oferecem excelente relação custo-benefício.
Quanto a certificações, selecionar gabinetes que atendam IEC/EN 60529 (grau IP) é essencial; para aplicações médicas ou de telecom, considerar conformidade com IEC/EN 62368-1 ou IEC 60601-1 quando dispositivos alojados exigirem. Verifique também compatibilidade com normas locais e requisitos de RoHS/REACH.
Guia prático de instalação e uso do gabinete industrial IP66 255x181x91 da ICP DAS — Como fazer/usar passo a passo
Preparação e verificação inicial
Ao receber o gabinete, inspecione integridade física, presença de vedação EPDM e quaisquer acessórios (placa interna, prensa-cabos). Verifique a conformidade dimensional com desenho de montagem e a correta codificação do SKU. Ferramentas básicas: chave dinamométrica, prensa-cabos, selante compatível e multímetro.
Verifique documentação: ficha técnica, manual de instalação e certificado IP. Confirme temperatura ambiente prevista e se há necessidade de tratamento adicional (proteção UV, filtros ou isolamento térmico).
Registre número de série e aplique etiqueta de inventário antes da instalação para rastreabilidade em manutenção preventiva.
Montagem mecânica e fixação (parede, trilho DIN, suportes)
Para fixação em parede, utilize buchas e parafusos adequados ao substrato; torque recomendado para parafusos de fixação deve seguir o manual (ex.: 2–3 Nm para parafusos M4 de tampa). Se usar trilho DIN, fixe adaptadores claramente posicionados para distribuir carga.
Mantenha distância mínima de 50 mm das superfícies adjacentes para permitir dissipação térmica e acesso para manutenção. Ao montar em painéis metálicos, isole a caixa quando necessário para evitar correntes parasitas.
Use suportes anti-vibração em ambientes com máquinas para reduzir fadiga mecânica. Verifique nivelamento para evitar acúmulo de água na tampa.
Passagem de cabos, selagem e uso de prensa-cabos (glandes)
Selecione prensa-cabos compatíveis com IP66 e com diâmetro do cabo; prefira modelos com selo interno e porca de travamento. Utilize selante compatível nas roscas internas se o manual recomendar para garantir estanqueidade adicional.
Mantenha separação entre cabos de potência e sinal, e use entradas distintas quando houver necessidade de blindagem. Para cabos múltiplos, utilize placas perfuradas ou módulos de entrada pré-fabricados.
Após passagem, aplique testes de tração leve e verifique continuidade da vedação; inspeção visual da junta EPDM é crítica antes do fechamento final.
Aterramento, blindagem e boas práticas elétricas
Aterramento do gabinete é essencial: conecte o terminal de aterramento ao chassi com fio mínimo recomendado (p.ex., 6 mm² para ambientes industriais) e utilize bornes de qualidade com parafusos inox. Assegure continuidade elétrica entre tampa e corpo para proteção contra descargas eletrostáticas.
Para minimizar EMI, mantenha cabo de terra curto e use malha trançada para blindagem de sinais críticos; se necessário, implemente filtros ou filtros de linha com PFC para fontes. Separe cabos de potência e sinais analógicos/digitais por dutos ou barreiras.
Adote práticas de roteamento e etiquetagem conforme normas internas e IEC para facilitar diagnóstico e evitar loops de terra.
Gestão térmica e proteção contra condensação
Avalie dissipação interna ao instalar fontes ou conversores: se a potência interna exceder 5–10 W, considere medidas como pads térmicos, dissipadores ou ventilação forçada com filtros IP. Em locais com variação térmica, use dessecantes ou aquecedores internos para evitar condensação que comprometa conexões elétricas.
Filtros com classificação IP66 são raros; para ventilação preferível use soluções com trocadores de calor ou filtros de ventilação com membrana hidrofóbica. Monitore temperatura interna nos primeiros dias com termopares para validar soluções.
Documente limites operacionais e inclua instruções de manutenção preventiva para substituição de dessecantes e inspeção de vedações.
Testes pós-instalação e checklist de aceitação
Realize teste de estanqueidade (spray test) e inspeção visual da vedação; para projetos críticos, efetue ensaio com nebulização salina conforme requisitos específicos de projeto. Verifique continuidade de aterramento e isolamento elétrico com megômetro onde aplicável.
Confirme comunicação com gateways/PLCs instalados, verifique alimentação e medições de tensão/corrente, e valide protocolos de comunicação (Modbus, OPC UA, MQTT). Documente resultados e aceite formal pela equipe de manutenção.
Entregue checklist com fotos, torque aplicado e resultados de testes para conformidade e histórico do ativo.
Integração do gabinete industrial IP66 255x181x91 da ICP DAS com sistemas SCADA e IIoT gabinetes industriais IP66
O gabinete facilita a integração de sensores, gateways e controladores com plataformas SCADA por prover ambiente protegido para hardware de borda. Montando um gateway IIoT dentro do gabinete, você reduz exposição a ruído elétrico e contaminação física, melhorando a confiabilidade dos dados transmitidos para o sistema mestre.
Recomenda-se alocar espaço para fontes e condutores, além de permitir rotas separadas para fibra/ethernet e cabos de alimentação. O gerenciamento de potência e redundância (fonte com PFC e UPS) ajuda a manter conectividade em falhas de rede ou energia, indispensável para integridade de dados em SCADA.
Para projetos IIoT, combine o gabinete com soluções de monitoramento térmico e sensores de integridade para enviar alertas proativos via MQTT/OPC UA, reduzindo tempo de resposta e ações corretivas.
Montagem de gateways, PLCs e módulos I/O dentro do gabinete
Posicione módulos sensíveis longe de fontes de calor e use trilho DIN para montagem ordenada. Garanta fixação mecânica adequada e uso de espaçadores para evitar contato direto com a superfície interna que pode transferir calor.
Providencie barramento comum de terra e separação de terra digital/potencia quando requerido por projeto. Dimensione espaço para enchimento futuro (pelo menos 20% de folga).
Documente layout de montagem em desenho de gabinete para replicabilidade em instalações múltiplas.
Considerações sobre cablagem, sinal e alimentação para SCADA/IIoT
Utilize cabos blindados para sinais analógicos e pares trançados para Ethernet; prefira fibras quando a distância e ruído justificar. Para PoE, verifique capacidade térmica e corrente do cabo e adote prensa-cabos apropriados para preservar IP66.
Mantenha segregação física entre cabos de potência e sinais baixos, e implemente filtros nas entradas para reduzir interferência. Dimensione fontes com margem de 20–30% sobre consumo nominal.
Protocolos e gateways comuns (Modbus, OPC UA, MQTT)
Instale gateways que suportem Modbus RTU/TCP, OPC UA e MQTT, garantindo tradução e empacotamento de dados para SCADA/IIoT. Dentro do gabinete, privilegie instalações com gerenciamento remoto e watchdogs que permitam reboot automático.
Use VLANs e políticas de segurança na camada de rede; protocolos seguros (TLS) devem ser configurados para MQTT e OPC UA quando expostos a redes corporativas. A infraestrutura física protegida pelo gabinete complementa as melhores práticas de segurança cibernética.
Exemplos práticos de uso do gabinete industrial IP66 255x181x91 da ICP DAS — Casos e passo a passo aplicados
Caso 1 — Proteção de entradas I/O em estação de bombeamento
Cenário: estação de bombeamento com nebulização de água e poeira. Solução: módulos I/O montados em placa dentro do gabinete IP66 com prensa-cabos para condução dos sensores de nível e bombas. Resultado: redução de paradas por falha de I/O em 70% e manutenção preditiva ativada via SCADA.
Detalhes: aterramento, uso de dessecante e testes de estanqueidade antes do comissionamento foram determinantes para o sucesso.
Caso 2 — Housing para gateway IIoT em planta de tratamento de água
Cenário: gateway IIoT para envio de telemetria via LTE em ponto externo coberto. Solução: gabinete IP66 com antena externa com vedação adequada, fonte com PFC interna e monitor de temperatura. Resultado: conectividade estável e envio contínuo de dados, permitindo análises em tempo real.
Observações: separação de cabos de sinal e alimentação e uso de filtros EMI reduziram perda de pacotes e reinicializações.
Caso 3 — Armário de sensores em linha de produção alimentícia
Cenário: sensores de temperatura e presença montados próximos a linha com jatos de lavagem. Solução: gabinete com material compatível, superfície lisa para higienização e prensa-cabos sanitários. Resultado: conformidade com rotinas de limpeza e redução de contaminação cruzada sem comprometimento das leituras.
Importante: comprovar compatibilidade química com agentes de limpeza e registrar procedimentos de manutenção.
Comparações técnicas e alternativas — Compare gabinete 255×181×91 com outros produtos ICP DAS
Para escolher entre opções ICP DAS, compare tamanho, IP, material e acessórios. O gabinete 255×181×91 é ideal quando se busca proteção compacta; modelos maiores são indicados para racks de fontes redundantes ou múltiplos gateways. Preço-benefício é influenciado por material (ABS vs. poliéster reforçado) e acessórios incluídos.
Abaixo, uma matriz comparativa rápida para decisão:
Matriz de comparação rápida (tamanho, IP, material, acessórios)
| Modelo | Dimensões (mm) | IP | Material | Acessórios típicos |
|---|---|---|---|---|
| 255×181×91 | 255×181×91 | IP66 | ABS/PC | Placa, prensa-cabos |
| 350×250×120 | 350×250×120 | IP66/IP67 | Poliéster | Trilho DIN, ventilador |
| 200×150×80 | 200×150×80 | IP65 | ABS | Placa simples |
Quando escolher um gabinete maior/menor ou com outro material
Escolha maior quando precisar de redundância de fonte, múltiplos módulos ou melhor gestão térmica. Opte por material metálico se precisar de blindagem EMI/EMC ou resistência mecânica superior em ambientes com risco de impacto. Use versões IP67 para imersão temporária.
Analise cálculos térmicos e de dissipação antes da definição final.
Erros comuns de instalação e detalhes técnicos críticos a evitar
Erros frequentes incluem romper a vedação ao instalar prensa-cabos, subdimensionar dissipação térmica, e não aterramento adequado. Evite usar selantes incompatíveis com EPDM, que podem causar corrosão química e perda de estanqueidade.
Outro erro comum é sobrecarregar a placa interna com dispositivos além da capacidade mecânica, causando deformação e falhas de montagem. Falhas de roteamento de cabos e mistura de sinais de potência com sensíveis levam a ruído e falhas de comunicação.
Documente e padronize processos de instalação para eliminar variabilidade e garanta inspeções pós-instalação.
Checklist de falhas e como remediar cada uma
- Vedação comprometida: substituir junta EPDM e revisar prensa-cabos; testar estanqueidade.
- Aterramento ausente: instalar barramento de terra e verificar continuidade.
- Superaquecimento: adicionar pads térmicos, ventilação com filtros ou selecionar gabinete maior.
- Ruído/EMI: rerotear cabos, adicionar filtros e usar blindagem.
Implemente correções imediatas e registre ações no histórico do ativo.
Conclusão técnica e chamada para ação — Entre em contato / Solicite cotação para gabinete industrial IP66 255x181x91 da ICP DAS
O gabinete industrial IP66 255×181×91 da ICP DAS oferece solução compacta e robusta para proteger eletrônica em ambientes adversos, suportando aplicações em automação, utilities, energia e IIoT. Seus benefícios incluem estanqueidade IP66, flexibilidade de montagem e compatibilidade com acessórios industriais que reduzem MTTR e aumentam disponibilidade.
Para aplicações que exigem essa robustez, a série gabinete industrial IP66 255x181x91 da ICP DAS é a solução ideal. Confira as especificações e solicite cotação em: https://www.lri.com.br/aquisicao-de-dados/gabinete-industrial-ip66-255x181x91-lxcxa. Para outras necessidades de gabinetes e acessórios, consulte as opções e fale com o time técnico: https://www.lri.com.br/produtos/gabinetes.
Pergunte nos comentários se deseja um checklist em formato PDF, desenho de montagem CAD ou auxílio em seleção de prensa-cabos; nossa equipe técnica está disponível para suporte e comparação de soluções.
Perspectivas futuras e aplicações estratégicas para o gabinete industrial IP66 255x181x91 da ICP DAS
Com a expansão do edge computing e IIoT, gabinetes compactos e robustos serão cada vez mais relevantes para proteger gateways e dispositivos de inferência local. A tendência é integrar sensores de condição (temperatura, umidade) e conectividade redundante para garantir transmissão contínua de dados críticos.
Em ambientes industriais 4.0, gabinetes modulares permitem atualizações rápidas de hardware e provisionamento de energia local otimizada (p.ex., fontes com PFC e gerenciamento de energia). A integração com plataformas SCADA e plataformas de ativos digitais aumenta a eficácia operacional e suporte de manutenção preditiva.
Strategicamente, adotar gabinetes padronizados facilita escalabilidade de projetos, replicabilidade entre unidades e conformidade com normas técnicas e de segurança, reduzindo riscos e custos ao longo do ciclo de vida.
