Introdução
O cabo HD DB26 (também referido como DB26 macho) para servo-amplificadores é um componente crítico em topologias de automação industrial, IIoT e retrofit. Neste artigo técnico abordamos o produto da ICP DAS com foco em integridade de sinal, blindagem, pinout e práticas de instalação para servo amplifier cable, oferecendo critérios de seleção, normas aplicáveis e exemplos práticos. Desde o primeiro parágrafo já enfatizamos compatibilidade, robustez contra EMI e requisitos de sistema que engenheiros de automação e integradores precisam avaliar.
Apresentaremos especificações, tabelas, pinout detalhado e recomendações normativas (por exemplo, IEC/EN 62368-1, IEC 60601-1 onde aplicável para equipamentos conectados, além de boas práticas de aterramento e mitigação de ruído). O objetivo é que, ao final, o leitor saiba quando escolher o cabo HD DB26 da ICP DAS, como instalá-lo corretamente e como integrá-lo a PLCs, gateways e SCADA. Convoco o leitor técnico a anotar dúvidas e comentar para enriquecer a discussão técnica.
A linguagem será técnica e direta, com listas, tabelas e bullets para facilitar a leitura e a comparação. Incluiremos também referências internas úteis no blog da LRI/ICP e CTAs contextuais para páginas de produto relevantes: para aplicações que exigem essa robustez, a série Cabo HD DB26 macho Delta B2 da ICP DAS é a solução ideal. Confira as especificações em https://www.lri.com.br/comunicacao-de-dados/cabo-hd-db26-macho-delta-b2-p-servo-amplificador.
Entenda o Cabo HD DB26: visão geral e conceito fundamental (O que é?) cabo HD DB26 | DB26 macho | servo amplifier cable

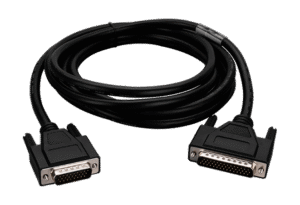

O Cabo HD DB26 é um cabo de interface de alta densidade com conector DB26 macho projetado para conectar servo-amplificadores a controladores, encoders e painéis de I/O. Tecnicamente, combina condutores trançados para sinais digitais/analógicos, blindagem global e, quando necessário, pares trançados com malha para sinais de encoder (A/B/Z) e feedback. O uso de DB26 reduz o número de conectores e facilita conexões compactas em painéis industriais.
Este cabo é otimizado para minimizar ruído e manter integridade de sinal em ambientes com ruído eletromagnético (EMI), contemplando técnicas de design como impedância controlada, condutores com isolamento específico e malha de blindagem conectada à carcaça do DB26. Para aplicações críticas, considere parâmetros como capacitância por metro, resistência DC e classificação de flexibilidade (flex life), além de MTBF do sistema global e requisitos de segurança como RoHS e conformidade com diretrizes de compatibilidade eletromagnética.
Em termos de aplicação, o cabo DB26 macho é indicado quando se exige conexão robusta entre servo drive e controlador, reduzindo latência e jitter em sinais de posição e comando. Ao selecionar o cabo, eng. de automação devem analisar a interferência esperada, a topologia de aterramento e requisitos de certificação do equipamento (p.ex. EMC conforme IEC 61000 series).
Identifique as principais aplicações e setores atendidos pelo Cabo HD DB26
O cabo DB26 encontra uso extensivo em fábricas automatizadas: linhas de embalamento, máquinas CNC, robótica colaborativa (quando isolado), prensas e alimentadores. Em cada caso, o cabo transporta sinais de posição, enable, fault, alimentação de encoder e sinais de referência, sendo crítico para sincronismo e desempenho dinâmico. Para OEMs, ele reduz interfaces na montagem e facilita manutenção.
Setores típicos incluem utilities (sistemas de geração com controles de turbogeradores), indústria automotiva (linhas de montagem e células robotizadas), bens de consumo (máquinas de embalamento de alta velocidade) e fabricantes de máquinas. Em retrofit, o DB26 é frequentemente usado para modernizar controles, preservando cabeamento existente e conectividade de I/O entre drives antigos e novos PLCs/SSDs.
Requisitos operacionais variam: algumas aplicações exigem resistência a óleo e alta flexibilidade (movimento articulado), outras priorizam blindagem superior e largura de faixa de transmissão para sinais rápidos. Avalie temperatura de operação, ciclos de flexão (p.ex. em festoon systems) e necessidade de certificações locais (UL, CE).
Consulte as especificações técnicas do Cabo HD DB26 em formato prático cabo HD DB26 | DB26 macho
Abaixo apresentamos especificações práticas e comparáveis para engenharia. Use esta tabela como checklist para seleção e compra.
Tabela de especificações sugerida (conector, pinout, blindagem, condutores, dimensões, temperatura, normas)
| Parâmetro | Valor típico / Recomendações |
|---|---|
| Conector | DB26 macho (High Density), carcaça metálica com parafuso M3 |
| Pinout | 26 pinos com identificação padronizada; ver seção de pinout |
| Blindagem | Malha de cobre tinned 85–95% + folha aluminizada opcional |
| Condutores | AWG 26–22 (dependendo do sinal); pares trançados para encoder |
| Isolamento | PVC industrial / XLPE para altas temperaturas |
| Diâmetro externo | 8–12 mm típico (varia conforme número de pares) |
| Temperatura operação | -40°C a +105°C (especificar conforme produto) |
| Flexibilidade | Estático: >10M ciclos; Flexível: 0.5–2M ciclos |
| Normas aplicáveis | RoHS, IEC 61000, IEC/EN 62368-1 (quando parte do equipamento) |
| Impedância | Dependendo do par: 120 Ω (encoder differential) |
| Capacitância | 50–100 pF/m (varia por construção) |
Detalhamento do pinout DB26 e conexões críticas
O pinout DB26 para servo-amplificadores varia por fabricante; entretanto, há convenções comuns: pinos para supply 5V/12V de encoder, sinais A/B/Z (diferenciais), sinais digitais (enable, alarm), terra de sinal (SG) e terra de proteção (PE). É imprescindível confirmar o diagrama do manual do servo drive antes da conexão.
Exemplo de atribuição típica (verificar manual do Delta/servo amplificador):
- Pinos 1–3: alimentação do encoder (Vcc, GND)
- Pinos 4–9: sinais diferenciais A+/A-, B+/B-, Z+/Z-
- Pinos 10–15: sinais de controle (enable, direction, fault)
- Pinos 16–26: sinais auxiliares, referencia e shield drain
Observações de aterramento: conecte a malha de blindagem ao pino de carcaça e a um único ponto de terra funcional (PE) próximo ao equipamento. Separe terra de potência (PE) e terra de sinal (SG) quando recomendado para evitar loops de terra.
Materiais, certificações e limites ambientais
Materiais comuns incluem condutores de cobre eletrolítico estanhado, isolamento em PVC ou XLPE, e jaqueta externa resistente a óleo ou chama (p.ex. LSZH onde exigido). A carcaça do conector costuma ser metálica para garantir blindagem e continuidade do shield.
Certificações importantes: RoHS (restrição de substâncias perigosas), conformidade EMC (IEC 61000-4-x), e, quando integrado a equipamentos sujeitos, IEC/EN 62368-1. Para aplicações médicas diretas, atente à IEC 60601-1 (normalmente não aplicável a cabos de servo, mas relevante se interligar a sistemas médicos).
Limites ambientais típicos: resistência à temperatura (-40 a +105 °C), proteção contra óleo e agentes químicos conforme especificação da jaqueta, e resistência mecânica à abrasão. Parametrize o ambiente e escolha o cabo com classificação adequada (p.ex. drag-chain vs estático).
Avalie a importância, benefícios e diferenciais do Cabo HD DB26
O uso correto do cabo DB26 reduz ruído em sinais críticos de feedback e comando, resultando em menor jitter e melhor resposta do sistema servo. A blindagem correta e pares trançados preservam relação sinal/ruído (SNR) e minimizam erro de posicionamento em aplicações de alta precisão. Em sistemas sincronizados, isso se traduz em menor retrabalho e maior rendimento operacional.
Operacionalmente, cabos de qualidade aumentam a confiabilidade do sistema, reduzindo falhas intermitentes e necessidade de troubleshooting. Um cabo com especificação adequada contribui para um MTBF mais alto do conjunto servo-drive+encoder, impactando diretamente OEE e custos de manutenção. Conceitos como PFC (Power Factor Correction) aplicam-se na fonte de alimentação do drive; entretanto, um cabeamento correto auxilia na estabilidade das linhas de alimentação e na mitigação de ruídos de comutação.
Os diferenciais da ICP DAS incluem controle de qualidade no processo de manufatura, compatibilidade testada com múltiplas marcas (p.ex. Delta servo) e suporte técnico para seleção e integração. A disponibilidade de versões específicas (definidas para drag-chain, blindagem dupla, baixa capacitância) permite escolher a melhor relação custo-benefício para cada aplicação.
Benefícios técnicos e operacionais para sistemas de servo-amplificador
Benefícios imediatos:
- Redução de EMI e erros de leitura do encoder.
- Melhor proteção contra transientes e falhas intermitentes.
- Facilidade de manutenção por padronização do pinout DB26.
Em termos operacionais, espere menor downtime, diagnósticos mais rápidos e prolongamento da vida útil de conectores e drives. A escolha por cabos com blindagem contínua e boa resistência mecânica reduz troca de componentes em manutenção preventiva.
Diferenciais ICP DAS: qualidade, compatibilidade e suporte
ICP DAS oferece teste de integridade elétrica e mecânica, rastreabilidade e documentação técnica completa (test reports, certificados RoHS). Suporte técnico especializado ajuda a mapear pinout e adaptar soluções customizadas para retrofits e linhas novas. A capacidade de fornecer variações de cabo e conector para requisitos específicos agrega valor ao projeto.
Para aplicações que exigem essa robustez, a série Cabo HD DB26 macho Delta B2 da ICP Das é a solução ideal. Confira as especificações completas e solicite suporte em https://www.lri.com.br/comunicacao-de-dados/cabo-hd-db26-macho-delta-b2-p-servo-amplificador.
Implemente: guia prático de instalação e uso do Cabo HD DB26 em servo-amplificadores
Antes da instalação, verifique compatibilidade de pinout, diâmetro do cabo e capacidade de routing. Tenha em mãos o manual do servo drive, um multímetro de qualidade, ferramentas de crimpagem adequadas e torquímetro para fixação do conector. Certifique-se de que o cabo escolhido suporta o raio de curvatura mínimo do sistema.
Checklist pré-instalação:
- Confirme pinout do drive e do conector DB26.
- Verifique especificação de temperatura e proteção contra óleo.
- Planeje pontos de aterramento e pontos de fixação mecânica para reduzir esforços sobre o conector.
Inspecione fisicamente o cabo por danos, verifique continuidade e isolamento por megômetro se requerido, e revise as trajetórias de cabo para minimizar interferência com cabos de potência.
Passo a passo de conexão elétrica e mecânica (com diagramas recomendados)
- Isolar alimentação antes da conexão e descarregar capacitores do drive.
- Conectar blindagem ao pino de carcaça; ligar o shield a um único ponto de terra próximo ao painel.
- Fixar o DB26 com torque recomendado (tipicamente 0.5–0.7 Nm para parafusos M3) e usar travas/strain relief.
Dicas de instalação: mantenha pares diferenciais juntos e o mais curto possível, evite cruzar cabos de potência e sinal, e use separadores ou canaletas. Em aplicações móveis, utilize glands e fixações para evitar puxões nos terminais.
Testes pós-instalação e procedimentos de validação
Após conexão, realize testes:
- Continuidade e isolamento por fase.
- Medição de resistência entre shield e terra (baixa impedância esperada).
- Teste funcional: leitura de sinais A/B/Z no analisador lógico e validação do encoder em movimento lento.
Procure por jitter em sinais diferenciais e por eventuais transientes ao ligar cargas. Documente parâmetros medidos para future baseline e mantenha checklist de validação.
Manutenção preventiva e boas práticas de cabeamento
Inspeção periódica visual (trimestral/semestral conforme criticidade) para verificar desgaste, fricção ou empenamento. Substitua cabos com sinais de abrasão, perda de revestimento ou falhas de blindagem. Armazene cabos em rolos sem tensão e em ambiente sem UV.
Registre histórico de falhas e mantenha estoques críticos de cabos padronizados para rápido reparo. Adote políticas de torque para reapertos e substituição preventiva em ambientes com vibração elevada.
Integre o Cabo HD DB26 com sistemas SCADA e IIoT: passos e melhores práticas cabo HD DB26 | servo amplifier cable
Mapear corretamente os sinais do cabo DB26 para tags SCADA é essencial para visualização e controle em IIoT. Crie uma naming convention clara (ex.: LINE1_AXIS2_ENCODER_A) para facilitar diagnóstico e alarmística. Garanta que cada tag inclua metadados como unidade, escala e limites físicos.
Ao integrar via gateways ICP DAS ou PLCs, utilize protocolos apropriados (Modbus TCP/RTU, EtherCAT onde suportado via adaptadores) e verifique latência e taxa de atualização. Para telemetria IIoT, filtre e agrupe tags para reduzir tráfego e utilize edge computing para pré-processamento.
Em práticas de segurança cibernética, valide redes de instrumentação com VLANs, firewalls e autenticação. Documente end-to-end o fluxo de dados do encoder ao SCADA/IIoT, incluindo mapeamento de pinos do DB26 para endereços de tag.
Mapear sinais do cabo para tags SCADA / dados IIoT
Estruture mapa de sinais:
- Pinos físicos → Sinais (A/B/Z, Vcc, GND, Enable) → Endpoints PLC/gateway → Tag SCADA com endereço lógico.
- Inclua faixa de medida, tipos (BOOL, INT, FLOAT) e alarm thresholds.
Exemplo prático: Pino 5 (A+) → Entrada digital diferencial no I/O → Tag: MCH_LINE1_AXIS1_ENCODER_A → Type: BOOL. Use templates para reduzir tempo de configuração.
Mantenha versões controladas do mapeamento e backups para rápido restabelecimento em caso de manutenção ou substituição de hardware.
Estratégias de cabeamento, aterramento e mitigação de EMI para integração IIoT
Use blindagem contínua conectada em apenas um ponto de terra funcional para evitar loops. Separe cabos de potência e sinal por distância mínima ou use canaletas distintas. Quando necessário, adote filtros passivos ou common-mode chokes para mitigar ruídos de comutação.
Implante práticas de roteamento: manter pares diferenciais com comprimento igual, evitar curvas fechadas e usar conduítes metálicos aterrados em ambientes de alta EMI. Ferramentas como analisadores de espectro ajudam a identificar fontes de interferência e validar mitigação.
Exemplos de uso com gateways e PLCs ICP DAS
Topologias típicas incluem: encoder → DB26 → gateway ICP DAS (serial/Ethernet) → PLC/SCADA → Nuvem IIoT. Protocolos suportados comumente: Modbus RTU/TCP, OPC UA (via gateway), EtherNet/IP (via módulos específicos).
Casos reais mostram sucesso ao combinar cabos DB26 da ICP DAS com gateways I/O e módulos de dados para replicação de dados em tempo real, reduzindo tempos de integração e facilitando diagnósticos remotos.
Veja exemplos práticos de uso do Cabo HD DB26 em projetos reais
Caso prático 1: automação de linha com servo Delta — implementação e resultados
Em uma linha de embalamento automatizada, substituiu-se cabeamento genérico por Cabo HD DB26 Delta B2 com blindagem dupla. Resultado: redução de falhas intermitentes de encoder em 90% e diminuição de paradas de máquina não planejadas. A precisão de posicionamento melhorou, reduzindo retrabalho.
O projeto incluiu testes de EMI pré e pós-implementação, com medição de jitter do encoder e análise de OEE antes/depois. A padronização do conector DB26 também acelerou a manutenção e diminuiu tempo MTTR.
Caso prático 2: retrofit de máquina antiga para SCADA/IIoT
Em retrofit de máquina CNC antiga, o DB26 foi usado para consolidar sinais em um gateway ICP DAS, possibilitando telemetria. A solução exigiu adaptação do pinout e criação de um harness com blindagem reforçada, permitindo monitoramento de condição e alertas preditivos via IIoT.
Impacto: visão remota dos ciclo-times e alarmes, redução de downtime e melhores decisões de manutenção.
Caso prático 3: ambiente com alta interferência eletromagnética — solução aplicada
Em planta com laboratório de soldagem próximo, aplicação de cabos DB26 com blindagem metálica e conexão de drain a terra único reduziu leitura errática do encoder. Complementou-se com filtros EMI e reroteamento dos cabos, obtendo estabilidade total do sistema servo.
Medições pós-ação mostraram redução significativa nos níveis de ruído diferencial e na incidência de alarms do drive.
Compare e evite erros: comparações com produtos ICP DAS e falhas comuns ao usar Cabo HD DB26
Tabela comparativa (exemplo rápido):
- Cabo A (DB26 padrão): baixa blindagem, custo reduzido, indicado para aplicações estáticas.
- Cabo B (DB26 Delta B2 ICP DAS): blindagem dupla, baixa capacitância, indicado para ambientes industriais com EMI.
- Cabo C (DB26 flexível para drag-chain): alta flexibilidade, resistência à abrasão, indicado para aplicações móveis.
Escolha conforme critério: exigência de flex life, nível de EMI e requisitos de espaço em painel. Custo não deve ser único critério quando se trata de disponibilidade e manutenção.
Erros comuns de instalação e diagnóstico rápido (e como corrigi-los)
Erros comuns:
- Blindagem desconectada ou ligada em múltiplos pontos gerando loop de terra.
- Uso de cabo rígido em aplicação dinâmica (quebra por fadiga).
- Confusão de pinout entre fornecedores causando sinais invertidos.
Correções: revisar grounding scheme, substituir cabo por variante flexível e validar pinout com multímetro e manual do fabricante.
Quando optar por alternativas: critérios técnicos e recomendações de substituição
Opte por alternativas quando:
- Ambiente exige maior flexibilidade (usar drag-chain rated).
- Distâncias maiores exigem repetidores ou fibra (p.ex. serial sobre fibra).
- Requisitos EMC muito severos demandam conector especial ou isolamento galvânico.
Considere substituição quando sinais apresentam degradação contínua após inspeção física, ou quando aumento de falhas prejudica OEE.
Conclusão: resumo estratégico, benefícios chave e chamada para ação — Entre em contato / Solicite cotação
O Cabo HD DB26 macho Delta B2 para servo-amplificador é uma escolha técnica robusta para aplicações industriais que exigem integridade de sinal, resistência a EMI e confiabilidade operacional. Seus benefícios incluem redução de jitter, maior MTBF do sistema e facilidade de integração com PLCs e gateways IIoT. A escolha adequada depende de critérios como blindagem, flexibilidade e compatibilidade de pinout.
Ao solicitar cotação, inclua informações essenciais: comprimento, ambiente (temperatura/óleo), necessidade de drag-chain, pinout do drive e requisitos de certificação. Isso acelera a resposta técnica e garante entrega do produto correto. Para aplicações que exigem essa robustez, a série Cabo HD DB26 macho Delta B2 da ICP Das é a solução ideal. Confira as especificações e solicite cotação em https://www.lri.com.br/comunicacao-de-dados/cabo-hd-db26-macho-delta-b2-p-servo-amplificador e explore mais produtos em https://blog.lri.com.br/produtos/cabo-hd-db26.
Encorajo os leitores: deixe perguntas nos comentários, compartilhe experiências de instalação e solicite assistência técnica específica para seu projeto.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Perspectivas futuras e recomendações estratégicas para o Cabo HD DB26
Tendências: evolução para cabeamento inteligente com sensores embutidos (monitoramento de curvatura e temperatura), integração nativa com digital twins e aumento do uso de fibra para sinais críticos. Isso pode reduzir downtime preditivamente e permitir manutenção baseada em condição.
Recomendações estratégicas: padronize cabos e pinouts para reduzir complexidade de estoque, invista em documentação de instalação e verificação de EMC durante projeto, e avalie uso de gateways ICP DAS certificados para reduzir tempo de integração com SCADA/IIoT. Planeje substituições por cabos compatíveis com drag-chain onde houver movimento.
Por fim, mantenha contato com suporte técnico ICP DAS/LRI para atualizações de produtos e versões que atendam novas exigências normativas e operacionais. Pergunte abaixo sobre casos específicos ou peça um desenho de pinout personalizado.
