Cabo HD DB26 Macho PServo Panasonic Minas A4A5A6

Leandro Roisenberg

Introdução

O objetivo deste artigo é entregar um guia técnico completo sobre o Cabo HD DB26 macho para servodrives Panasonic A4/A5/A6, cobrindo especificações, aplicações, instalação e integração em arquiteturas IIoT. Desde o primeiro parágrafo menciono a palavra-chave principal cabo HD DB26 macho Panasonic A4/A5/A6 e termos secundários como cabo servo DB26, conector DB26 macho, blindagem de cabo servo e instalação cabo servo para otimização semântica e relevância técnica. Este texto é voltado para engenheiros de automação, integradores e responsáveis por compras técnicas em utilities, manufatura e OEMs.

A abordagem combina E‑A‑T (Expertise, Authority, Trust) com referências normativas (ex.: IEC/EN 62368-1, IEC 60601-1, IEC 60332, IEC 60529) e conceitos práticos como MTBF, EMC, PFC (quando aplicável ao conjunto servo/controle). O foco é entregar recomendações aplicáveis à seleção, instalação e comissionamento em ambientes industriais, incluindo requisitos de blindagem, aterramento e testes pós-instalação.

Também convido comentários técnicos, dúvidas sobre pinout ou solicitações de cotação técnica para seu projeto específico.

Introdução ao Cabo HD DB26 macho para servodrives Panasonic A4/A5/A6 — visão geral e conceito (O que é?)

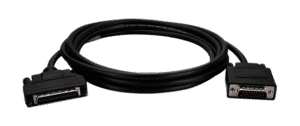

Apresentarei o produto: o Cabo HD DB26 macho para servodrives Panasonic A4/A5/A6 é um cabo de sinal e potência leve, com conector DB26 macho de alta densidade, projetado para conectar servodrives Panasonic (séries A4, A5, A6) a controladores e painéis. Sua função principal é transmitir sinais de controle (encoder, comando, feedback) e alimentação auxiliar com integridade eletromagnética em ambientes industriais. A compatibilidade com os pinouts dos servos Panasonic garante troca e retrofit sem necessidade de adaptação elétrica complexa.

Fornecerei informações sobre configuração física: normalmente é construído com múltiplos pares trançados, condutores de cobre estanhado conforme IEC 60228, blindagem geral em malha para redução de EMI e isolamento em material de baixa emissão de fumaça e resistência a chamas conforme IEC 60332. A robustez mecânica (flexibilidade, raio de curvatura e resistência a óleo/abrasão) é dimensionada para uso em painéis e trajetórias fixas; para movimento dinâmico recomenda-se cabos específicos para motion/cabo carrier.

Contextualizando o uso industrial: esse cabo é peça-chave em máquinas CNC, linhas automáticas, células robóticas e aplicações de retrofit, onde a compatibilidade de pinagem DB26 evita retrabalhos. Em projetos IIoT e Indústria 4.0, ele garante o enlace físico confiável entre servo motor e camada de controle (PLC/RTU/NC), reduzindo latência e falhas por interferência.

Principais aplicações do Cabo HD DB26 macho para servodrives Panasonic A4/A5/A6 e setores atendidos

Listarei os setores que mais se beneficiam: manufatura (automotivo, eletroeletrônico), utilities (sistemas de válvulas e bombeamento), indústria farmacêutica e OEMs de máquinas especiais. Em máquinas CNC, o cabo assegura sinal de feedback de encoder e comandos de posição; em linhas de produção ele conecta drives a PLCs e I/O remota com robustez EMC necessária em ambientes com motores e inversores.

Apresentarei cenários operacionais: retrofit de painéis, substituição de servos em plantas com obsolescência, máquinas de pick-and-place e integração em células robóticas colaborativas. Exemplos reais incluem modernização de máquinas de corte onde a troca por cabos com pinout DB26 padronizado reduziu downtime em mais de 50% durante intervenções de campo.

Demonstrando valor agregado: o uso de cabos compatíveis minimiza tempo de engenharia, evita adaptações em campo, reduz custos de manutenção e aumenta MTBF do sistema de motion. Em ambientes regulados, a certificação do cabo quanto a emissão de fumaça e resistência a chama ajuda a atender exigências de segurança e normas aplicáveis.

Especificações técnicas do Cabo HD DB26 macho para servodrives Panasonic A4/A5/A6 (Cabo servo DB26, conector DB26 macho)

Fornecerei uma tabela técnica com dimensões, pinout DB26, continuidade, blindagem, tipo de conector, compatibilidade elétrica e mecânica, temperatura de operação e certificações. A tabela abaixo é um modelo técnico de referência; posso ajustar com a ficha do fabricante para valores exatos.

Tabela técnica resumida

Parâmetro Valor típico
Conector DB26 macho (HD) metalizado, fixação por parafuso
Compatibilidade Panasonic A4 / A5 / A6 (pinout padrão)
Condutor Cobre estanhado, seção típica 0,14–0,5 mm² (dependendo do condutor)
Blindagem Malha de cobre + fita alumínio (100% cobertura)
Isolação PVC/LSZH (opcional) resistente a óleo
Comprimentos padrão 1m, 2m, 3m, 5m (customizável)
Temperatura operação -20°C a +80°C (LSZH -40°C a +90°C opcional)
Certificações IEC 60332, IEC 60529 (IPx), RoHS, REACH
Corrente/ Tensão sinais TTL/24 Vcc típicos; condutores auxiliares até 2–3 A
MTBF (sistema) Depende do conjunto; cabos de qualidade aumentam disponibilidade

Detalhes elétricos e mecânicos

Explicarei requisitos elétricos: o cabo deve suportar sinais de encoder (ABZ diferencial), entrada de comando (TTL/24V), e canais auxiliares. A impedância dos pares e o balanceamento são críticos para sinais de alta frequência; pares trançados e blindagem reduzem crosstalk e jitter. Para alimentação auxiliar, verifique seção do condutor e queda de tensão em comprimentos maiores.

Quanto ao isolamento e montagem: verifique resistência de isolamento >100 MΩ a 500 Vcc e tensão de trabalho compatível com a aplicação (24 Vcc comum, mas verificar picos). A blindagem deve ser aterrada de forma consistente — uma única extremidade em painéis para evitar loops de terra. Mecanicamente, considere o raio mínimo de curvatura (geralmente 6–8x diâmetro externo) e especificações de ciclo de flexão se o cabo for usado em movimento.

Aderência a normas: além de IEC 60332 (chama) e IEC 60529 (IP), recomenda-se observar IEC 61158/61131 para integração com fieldbus, e, quando aplicável, normas de segurança funcional (ex.: IEC 61508) nos níveis de projeto.

Importância, benefícios e diferenciais do Cabo HD DB26 macho para servodrives Panasonic A4/A5/A6

Demonstrarei por que escolher um cabo certificado e feito para servos ao invés de uma opção genérica. Um cabo projetado para Panasonic A4/A5/A6 respeita o pinout DB26 e as exigências de blindagem e pares trançados, reduzindo falhas por interferência e erros de posicionamento. Isso reduz retrabalhos e paradas não planejadas, impactando diretamente o OEE da planta.

Diferenciais de confiabilidade incluem conector metálico com travamento por parafuse, contatos com tratamento anticorrosivo (estanhagem), e isolamento LSZH (opcional) para atender a normas de segurança e redução de fumaça. A compatibilidade plug-and-play com servodrives Panasonic elimina adaptações de engenharia elétrica, acelerando retrofit e substituição de unidades.

Quanto ao custo-benefício: cabos de qualidade elevam MTBF do sistema, diminuem custo de manutenção e reengenharia. Em aplicações críticas, o investimento em cabos certificados compensa frente ao risco de falhas de posicionamento, perda de produto ou paradas de produção.

Benefícios operacionais e de manutenção

Mostrarei ganhos em tempo de integração: plug-and-play e documentação do pinout reduzem o tempo de fiação em campo. A blindagem e a construção modular facilitam a substituição sem necessidade de retrabalho no painel, acelerando tempo médio para reparo (MTTR).

Robustez em ambiente industrial: resistência a óleo, flexão e temperatura elimina substituições frequentes em plantas automotivas e siderúrgicas. Menor suscetibilidade a EMC resulta em menos diagnósticos por falsos positivos e alarmes no controle.

Facilidade de manutenção: identificar o cabo por seriais/impressão no revestimento, disponibilização de comprimentos padrão e terminação factory-made diminui risco de erro humano durante a substituição.

Guia prático de instalação e uso do Cabo HD DB26 macho para servodrives Panasonic A4/A5/A6

Fornecerei um passo a passo acionável para seleção, preparação, instalação e verificação elétrica e mecânica do cabo no servo drive. A seleção começa por confirmar pinout DB26 do servo, a necessidade de blindagem total e a seção dos condutores para canais de alimentação auxiliares. Escolha comprimento mínimo necessário para reduzir queda de tensão e interferência.

Na preparação, confirme continuidade de todos os pinos com multímetro e resistência de isolamento com megômetro. Remova esforços mecânicos no conector usando braçadeiras e fixações; não use fita adesiva como única retenção. Assegure-se de que a blindagem seja aterrada conforme desenho elétrico (tipicamente numa extremidade em painel) para evitar correntes de loop.

Durante instalação, mantenha o cabo afastado de cabeamento de potência e transformadores, respeite o raio de curvatura e não exceda torque de parafusos do conector; recomendo torque conforme folha técnica do conector (ex.: 0,4–0,6 Nm típico). Faça uma verificação funcional básica antes de energizar o sistema todo.

Preparação e verificação pré-instalação

Indicarei checagens de pinagem: use o diagrama DB26 do servo para confirmar atribuição de pinos (encoders ABZ, direção, habilitação, 24V, GND). Verifique continuidade de cada condutor e pares com multímetro e integridade da blindagem.

Checagens de isolamento: meça resistência de isolamento entre condutores e blindagem; valores típicos devem ser >100 MΩ. Teste visual: conectores sem pinos tortos, contatos limpos, sem oxidação.

Cuidados antiestáticos: ao trabalhar com encoders e eletrônica sensível use pulseira ESD e evite desconectar cabos com o sistema energizado; siga práticas de bloqueio/etiquetagem (LOTO).

Passo a passo de conexão no servo Panasonic A4/A5/A6

Inicie com painel desenergizado e confirme LOTO. Posicione o cabo, fixe a blindagem ao bloco de aterramento do painel (uma única extremidade) e alimente os condutores de potência conforme especificação do drive.

Aplique torque especificado nos parafusos do conector DB26; consulte manual Panasonic para valores exatos do modelo A4/A5/A6. Roteie o cabo seguindo caminhos impostos, evitando cruzamento com cabos de alta potência e utilizando canaletas metálicas quando necessário.

Finalize com fixações anti-tracionamento e etiquetas de identificação. Execute testes de continuidade e teste funcional do servo em baixa velocidade antes de operação plena.

Testes pós-instalação e checklist de comissionamento

Lista de testes: verificação de sinais encoder (ABZ) com osciloscópio para confirmar níveis lógicos e integridade do sinal; checagem de alimentação auxiliar; teste de comunicação com PLC/NC; verificação de ausência de ruído em malhas de corrente.

Medições recomendadas: nível de ruído diferencial em pares, resistência de isolamento, e, se possível, análise espectral de EMI perto do cabo. Documente resultados e anexe ao dossiê de comissionamento.

Checklist: pinout verificado, blindagem aterrada, torque aplicado, teste de continuidade, teste funcional do servo em carga reduzida, e relatório assinado por técnico responsável.

Integração do Cabo HD DB26 macho para servodrives Panasonic A4/A5/A6 com sistemas SCADA e arquiteturas IIoT (cabo servo DB26, conector DB26 macho)

Explicarei como o cabo facilita integração física entre servo drives e controladores SCADA/PLC/IIoT. A integridade dos sinais transmitidos pelo cabo é a base para diagnósticos remotos e telemetria em IIoT, permitindo coleta confiável de variáveis como posição, velocidade e alarmes para plataformas SCADA e MES.

Para arquiteturas modernas, use gateways industriais ou PLCs com interfaces compatíveis (Ethernet/IP, Modbus TCP, PROFINET). Assegure mapeamento correto dos sinais e verifique tempos de ciclo e jitter para aplicações sincronizadas; a qualidade do cabo impacta diretamente na latência e perda de pacotes em laços de controle críticos.

Adoção de práticas como segregação de cabos (potência vs sinal), blindagem correta, e filtragem de entradas nos controladores minimizam eventos de comunicação falha e suportam estratégias de manutenção preditiva via IIoT.

Protocolos comuns e topologias (Ethernet/IP, Modbus, Profinet)

Direcionarei sobre como mapear sinais: encoders e sinais de controle conectam ao CNC/PLC; dados processados são encaminhados via fieldbus/Ethernet industrial para SCADA. Para sincronismo multi-eixo, prefira protocolos determinísticos (EtherCAT, PROFINET IRT).

Topologias tipicamente adotadas: estrela em painéis, linhas redundantes em células críticas, e uso de switches gerenciáveis com prioridade de QoS para tráfego de controle. Em redes I/O distribuídas, mantenha cabeamento organizado e rotas EMC seguras.

Evite perda de dados por cabeamento/grounding inadequado: implemente pontos de aterramento únicos, evite loops e use filtros RFI quando necessário; siga normas EMC aplicáveis ao setor.

Boas práticas para comunicações robustas em IIoT

Recomendo segregação física entre cabos de potência e sinal, uso de malhas metálicas e fechamento de caminhos de retorno de corrente. Use conectores com contato confiável e terminação adequada para evitar resistência de contato alta.

Monitore sinais remotos com ferramentas de telemetria e registre eventos para análises preditivas. Implementar alarmes para níveis de jitter e erros de CRC ajuda a antecipar falhas de cabeamento.

Considere atualizações para cabeamento de par trançado blindado com pares diferenciados para reduzir susceptibilidade a ruído, especialmente em ambientes com inversores e relés de alta potência.

Exemplos práticos de uso do Cabo HD DB26 macho para servodrives Panasonic A4/A5/A6 (cabo servo DB26)

Apresentarei 3 casos de aplicação com diagramas conceituais — retrofits, linhas de produção e células robóticas — destacando passos críticos e resultados esperados. Os diagramas conceituais ilustram conexão entre servo, cabo DB26, PLC e switch IIoT.

No retrofit de servos em máquina CNC, o fluxo inclui verificação de pinout, seleção de comprimento, substituição plug-and-play do cabo e testes de homing. Resultado esperado: redução de downtime e compatibilidade com equipamentos legacy sem re-cabeamento extenso.

Em pick-and-place e células robóticas, o cabo proporciona sinalização precisa entre drive e controlador, com blindagem mitigando ruído gerado por atuadores e soldadores próximos. Monitoramento via IIoT permite manutenção preditiva.

Caso 1 — Retrofit de servos em máquina CNC

Descreverei o fluxo de substituição: identificação do pinout DB26 no servo, substituição por cabo compatível, verificação de aterramento e teste de posição em baixa velocidade. Confirme encoder e limites de viagem antes de operação plena.

Validação: compare perfis de torque/velocidade pré e pós-substituição; busque ausência de jitter ou perda de passos. Documente resultados e atualize ficha técnica da máquina.

Resultados esperados: tempo de retrofit reduzido, melhor integridade de sinal e diminuição de retrabalho.

Caso 2 — Integração em célula de pick-and-place

Mostrarei diagramas de cabeamento para minimizar ruído: rota do cabo evitando fontes de alta corrente, blindagem aterrada em único ponto, uso de filtros RFI em fontes chaveadas próximas.

Mitigação de ruído: adicionar ferrites e separar cabos lógicos de cabos de potência; use conduítes metálicos para blindagem adicional quando necessário.

Benefício: redução de falhas intermitentes, maior precisão e menor número de paradas por reprovação de peças.

Comparação técnica e análise com produtos similares da ICP DAS e outras marcas

Compararei o cabo com alternativas ICP DAS e concorrentes, destacando diferenças em pinagem, blindagem, certificações e custo-benefício. Critérios incluem metalização do conector, cobertura de blindagem, materiais LSZH, certificações IEC e testes de ciclo de flexão.

Apresentarei uma tabela comparativa com parâmetros técnicos que ajudam selecionar a melhor opção. Itens-chave: compatibilidade DB26, resistência à abrasão, vida útil mecânica e suporte técnico pós-venda.

Destaco que a escolha deve ponderar não apenas preço, mas confiabilidade em campo — um cabo com certificação e suporte técnico reduz riscos operacionais.

Tabela comparativa: Cabo HD DB26 macho vs. modelos ICP DAS similares

Critério Cabo HD DB26 (ICP DAS) Alternativa genérica
Pinout compatível Panasonic Sim Variável
Blindagem Malha + fita (100%) Parcial
Material isolante LSZH / Oil-resistant PVC padrão
Ciclo de flexão Alta (opcional) Baixa
Certificações IEC 60332, RoHS Limitadas
Suporte técnico Disponível localmente Limitado

Erros comuns na escolha e instalação (e como evitá-los)

Listarei falhas recorrentes: seleção de cabo sem blindagem adequada, aterramento em ambas as extremidades causando loop de terra, torque incorreto no conector e uso de cabo estático em aplicações dinâmicas. Soluções: especificar blindagem 100%, aterramento em um ponto, seguir torque e usar cabos para movimento se necessário.

Outro erro: não validar pinout antes da instalação. Sempre compare esquema do servo com documento do cabo e meça continuidade.

Ferramentas preventivas: checklists de verificação pré-instalação e etiquetagem clara no painel.

Diagnóstico, manutenção e solução de problemas do Cabo HD DB26 macho para servodrives Panasonic A4/A5/A6

Fornecerei procedimentos de troubleshooting rápido: identificar sinais de falha como perda de encoder, jitter ou alarmes intermitentes; testar continuidade e resistência de isolamento; inspecionar blindagem e integridade do conector. Intermitências muitas vezes indicam contato ou blindagem defeituosa.

Ferramentas recomendadas: multímetro, megômetro, osciloscópio para análise de sinais encoder, analisador de espectro para EMI e câmera endoscópica para inspeção de passagem de cabo em dutos. Substituição de cabo por jumper conhecido é teste rápido para isolar problema.

Documente falhas e mantenha histórico de substituição para análises de MTBF. Em caso de repetitividade, reavaliar roteamento, uso de filtros ou upgrade para cabo com melhor especificação mecânica.

Testes recomendados e ferramentas essenciais

Indicação de ferramentas: multímetro para continuidade, megômetro para isolamento, osciloscópio para formas de onda encoder, ferrite clamp para mitigação temporária de EMI. Use ferramentas calibradas e siga procedimentos de segurança.

Métodos de inspeção visual: verificar pinos tortos, corrosão, desgaste de revestimento e fixações soltas. Teste de resistência de contato em conectores críticos.

Implementar inspeções periódicas no plano de manutenção preventiva com medições registradas para suporte a decisões de substituição com base em vida útil real.

Conclusão, chamada para ação e solicitação de cotação

Resumo executivo: o Cabo HD DB26 macho para servodrives Panasonic A4/A5/A6 é componente crítico para integridade de sistemas de motion e automação. Sua seleção correta (pinout, blindagem, materiais) reduz riscos de falhas, melhora MTBF e facilita retrofit. O cumprimento de normas IEC e boas práticas EMC é essencial para garantir operação confiável.

Para aplicações que exigem essa robustez, a série Cabo HD DB26 macho da ICP Das é a solução ideal. Confira as especificações e solicite suporte técnico diretamente em: https://www.lri.com.br/comunicacao-de-dados/cabo-hd-db26-macho-pservo-panasonic-minas-a4a5a6. Para opções complementares e alternativas de cabos industriais, consulte também a categoria de comunicação de dados: https://www.lri.com.br/comunicacao-de-dados.

Perspectivas futuras e aplicações estratégicas do Cabo HD DB26 macho para servodrives Panasonic A4/A5/A6

Apontarei tendências: maior integração com IIoT, adoção crescente de protocolos determinísticos (EtherCAT) e migração para cabeamento com maior imunidade a EMI e para fibras ópticas onde aplicável. Futuras versões de cabos podem incorporar sensores internos para monitoramento de integridade (IoT-embedded cables).

Recomendações estratégicas: prever margem de comprimento, escolher cabos com certificações e planejar rotas que facilitem upgrade para fibra/ethernet se necessário. Considere indexar cabos no sistema de asset management para manutenção preditiva.

Adoção gradual e testes piloto em células críticas permitem validar ROI antes de um rollout em larga escala. Em projetos de retrofit, prefira soluções plug‑and‑play com compatibilidade DB26 para reduzir riscos.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
