Cabo HD DB26 p Panasonic Servo Minas A4A5A6 Especificações

Introdução

O cabo HD DB26-P é um cabo de interconexão projetado para comunicação e alimentação de servos, especialmente compatível com os servos Panasonic Minas A4, A5 e A6. Neste artigo técnico completo, abordamos função, compatibilidade elétrica e mecânica, aplicação em automação industrial e os requisitos de integridade de sinal para ambientes críticos. Desde o primeiro parágrafo já usamos a palavra-chave principal cabo HD DB26-P e termos relacionados como Panasonic Minas A4/A5/A6 e cabo servo DB26, visando otimização semântica e utilidade técnica para engenheiros de automação, integradores e profissionais de TI industrial.

O objetivo é fornecer um guia prático e referenciado que aborde conformidade normativa (ex.: IEC/EN 62368-1, RoHS, UL), conceitos de confiabilidade (como MTBF) e detalhes de instalação/validação para reduzir downtime e falhas por cabeamento inadequado. Usaremos vocabulário técnico típico do universo de fontes de alimentação e cabeamento industrial — por exemplo, discutir interferência eletromagnética (EMI), blindagem trançada, impedância de pares e conceitos de aterramento equipotencial.

Ao longo do texto haverá tabelas, listas de verificação, pinout detalhado e recomendações práticas para integração com arquiteturas SCADA e IIoT. Recomenda-se consultar a ficha técnica do fabricante para confirmar valores específicos; porém, aqui trazemos parâmetros típicos, boas práticas e verificações necessárias antes da compra e da instalação.

O que é o cabo HD DB26-P — visão geral e propósito

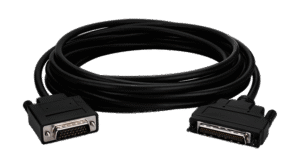

O cabo HD DB26-P é um cabo com conector DB26 (26 pinos) com projeto robusto para uso entre drives/servos e controladores, especialmente nos modelos Panasonic Minas A4/A5/A6. Sua função é transmitir sinais de comando, sinais de encoder/feedback e, dependendo da versão, alimentação auxiliar e sinais de segurança. O design visa minimizar perda de sinal e imunidade a ruído em ambientes eletromagneticamente ruidosos de fábricas e linhas de produção.

Em aplicações industriais, esse cabo atua como o elo físico entre o servo drive e o controlador (PLC ou servo controller), carregando sinais de pulso, sinais analógicos, limites e linhas de terra. A confiabilidade do cabo impacta diretamente em performance dinâmica do sistema — jitter em encoder, falhas de comunicação e até danos por curto podem estar ligados a cabos inadequados. Por isso, a seleção do cabo é tão crítica quanto a escolha do drive ou motor.

Além de robustez mecânica, o cabo deve atender requisitos operacionais como faixa de temperatura, resistência à abrasão, blindagem eficaz e compatibilidade de pinagem. A conformidade com normas como IEC/EN 62368-1 (segurança de equipamentos eletrônicos) e certificações como RoHS/UL são diferenciais que garantem segurança e rastreabilidade para compras corporativas.

Principais aplicações e setores atendidos — cabo HD DB26-P

O cabo HD DB26-P é amplamente usado em setores como automação industrial, CNC, robótica, máquinas de embalagem, retrofit de máquinas antigas e em OEMs que empregam servos Panasonic. Em centros de usinagem, ele conecta encoders e feedbacks de posição; em linhas de embalagem, sincroniza movimentos de eixos múltiplos. A sua presença é comum em projetos onde a integridade de sincronização é crítica.

Setores de utilities e manufatura de média a alta complexidade também se beneficiam do cabo HD DB26-P por sua robustez elétrica e mecânica, reduzindo paradas não planejadas. Em aplicações IIoT e Indústria 4.0, onde se busca telemetria e análise de condição, manter um cabeamento íntegro é pré-requisito para dados confiáveis e para estratégias de manutenção preditiva.

Para integradores e compradores técnicos, a justificativa econômica é clara: investir em cabo adequado reduz MTTR (Mean Time To Repair), aumenta MTBF (Mean Time Between Failures) do sistema e diminui custos operacionais associados a interferências e falhas intermitentes.

Setores chave e cenários de aplicação

• Centros de usinagem CNC: conexão de encoder e comando de eixo para alta precisão de posicionamento. Uso crítico em máquinas que exigem repetibilidade micron-level.
• Robótica industrial e paletização: sincronia entre servos para trajetória e coordenação entre braços robóticos.
• Máquinas de embalagem e corte: aplicações com altas velocidades e frequentes ciclos, onde desgaste mecânico do cabo é frequente.
• Retrofit de linha: substituição de cabeamento antigo por ligações com pinagem padronizada para evitar erros de mapeamento.

Cada cenário demanda checagens específicas — por exemplo, em CNC priorizar blindagem e impedância controlada; em robótica, cabos com alta resistência a flexão.

Vantagens para operações críticas

O principal motivo para especificar o cabo HD DB26-P em operações críticas é a integridade do sinal. Blindagens multicamadas e pares trançados reduzem EMI/RFI, garantindo que sinais de encoder e comando não sofram degradação. Isso se traduz em menor taxa de erros, menos reset de drives e maior disponibilidade de máquina.

Outros benefícios incluem durabilidade mecânica (alças de puxar reforçadas, isolamento resistente a óleo/abrasão), facilidade de manutenção (conectores padronizados DB26) e rastreabilidade de conformidade. Em ambientes regulados ou com requisitos de segurança funcional, utilizar componentes conformes a normas facilita auditorias e certificações de plantas.

Finalmente, utilizar cabos específicos reduz risco de incompatibilidades de pinagem que podem provocar curtos e danos a componentes caros — um argumento financeiro direto para equipes de manutenção e compras.

Especificações técnicas do cabo HD DB26-P (tabela de referência)

A tabela abaixo traz parâmetros essenciais de referência. Valores devem ser confirmados na ficha técnica do fornecedor (ver observações).

Referência: confirme todos os valores com a ficha técnica oficial e o fornecedor antes da compra e especificação de projeto.

Pinout detalhado e diagrama

A seguir, um mapeamento típico de pinos (exemplo ilustrativo). Antes de qualquer conexão, compare com a documentação do servo Panasonic e do controlador.

• Pinos 1–8: sinais de alimentação lógica / entrada de controle (24 VDC, GND)
• Pinos 9–16: linhas de feedback/encoder (A/Ā, B/B̄, Z/Z̄) — pares trançados com shield
• Pinos 17–22: sinais de freio / interlocks / sinais de segurança
• Pinos 23–26: shield/drain e terra (PE)

Observações de pinagem:

• Utilize a malha/drain para aterramento único ponto para evitar loops de terra; se o drive exigir, siga recomendação do fabricante.
• Identifique sinais diferenciados (p.ex., A/Ā) como par diferencial e mantenha continuidade de impedância.
• Nunca ligue tensões de potência nos pinos designados a sinais lógicos — isso pode danificar equipamento.

Recomendações de seleção e verificação

Antes da compra, verifique:

• Compatibilidade de pinagem entre DB26 do servo e DB26 do controlador.
• Comprimento requerido e margem adicional para roteamento e manutenção.
• Tipo de blindagem (trançada + folha) e presença de drain wire para conexão de terra.
• Certificações (RoHS, UL) e faixa de temperatura adequada ao ambiente.
• Se há condutores separados para potência e sinal ou se versões combinadas são necessárias.

Uma checklist rápida reduz o risco de erros na instalação e previne substituições dispendiosas.

Importância, benefícios e diferenciais do cabo HD DB26-P

A escolha do cabo afeta diretamente a integridade de sinal, durabilidade e custo total de operação. O cabo HD DB26-P, quando corretamente especificado, reduz erros de comunicação, falhas intermitentes e riscos de sobreaquecimento. Em termos práticos, aumenta MTBF do sistema e diminui custos com retrabalhos.

Do ponto de vista elétrico, blindagens eficazes e pares trançados reduzem EMI/RFI que pode provocar jitter em encoders ou perda de passos em servos. Analogia: pense no cabo como uma via férrea — trilhos alinhados e bem isolados permitem que o trem (sinal) chegue ao destino no tempo correto sem descarrilar.

Quanto a diferenciais, procure por materiais de isolamento resistentes a óleo e abrasão, conectores com alojamento reforçado e garantia de match de pinagem para modelos Panasonic Minas. Esses detalhes de construção impactam a vida útil e a manutenção preventiva.

Benefícios técnicos e operacionais

• Redução de ruído e aumento da imunidade a EMI/RFI.
• Menor necessidade de reaperto/ajuste de conectores graças a construção robusta.
• Facilitação de troubleshooting: pinagem padronizada e documentação clara reduzem tempo de diagnóstico.
• Melhora na consistência dos dados telemétricos para IIoT e análise preditiva.

Esses benefícios levam a menor downtime e maior previsibilidade operacional.

Diferenciais de design e qualidade

Diferenciais a avaliar em projetos e aquisições:

• Blindagem múltipla com drain wire para conexão fácil ao chassi.
• Condutores com isolamento de baixa emissão de gás e resistência a óleos industriais.
• Conectores DB26 com retenção mecânica (porca/porca de travamento) e contatos banhados para resistência à corrosão.
• Certificados e testes de conformidade (testes de continuidade, resistência de isolação, teste de flexão por ciclos).

Estes atributos elevam a confiabilidade em ambientes severos e justificam o investimento frente a alternativas genéricas.

Guia prático: Como instalar e usar o cabo HD DB26-P

Preparação antes da instalação exige ferramentas apropriadas: multímetro com função de continuidade, alicates de crimpagem (se aplicável), fita de identificação, braçadeiras e cobertura anti-chama. Verifique a documentação de pinagem do servo/minas e do controlador antes de qualquer conexão física.

Realize uma inspeção visual do cabo: integridade do isolante, ausência de cortes, tensão de tração dos conectores e presença de blindagem contínua. Desenergize o sistema antes de conectar/desconectar para evitar danos por ESD e curtos. Utilize EPI conforme política de segurança do cliente.

Documente a topologia e registre números de série e comprimentos do cabo no inventário da planta para facilitar futuras manutenções.

Procedimento de instalação passo a passo

1. Planeje o trajeto do cabo, evitando fontes de ruído como cabos de potência e motores comestíveis; use bandejas separadas quando possível.
2. Observe o raio de curvatura mínimo do cabo (consultar ficha técnica; exemplo típico 10× diâmetro do cabo) para evitar rompimento interno.
3. Fixe o cabo com braçadeiras a cada segmento recomendado, evitando pontos de tensão.
4. Conecte o drain wire da blindagem a terra em um único ponto por sistema para reduzir loops de terra.
5. Aperte conexões conforme torque especificado; verifique bloqueios mecânicos do conector DB26.

Após a instalação física, passe aos testes funcionais.

Testes pós-instalação e validação

• Teste de continuidade: verifique todos os pinos com multímetro.
• Teste de isolamento: verifique resistência entre condutores e blindagem com megômetro (se apropriado).
• Teste funcional: energize o sistema e execute movimentos de baixa velocidade monitorando sinais de encoder, alarmes do drive e comportamento de torque.
• Verifique logs do controlador/drive para eventuais alarming relacionados a perda de sinal ou faults.

Registre resultados e habilite um plano de manutenção preventiva.

Manutenção preventiva e resolução de problemas

Inspeções visuais periódicas (mensais/semestre conforme uso) para desgaste, cortes, abramento de conectores e corrosão. Em cabos flexíveis submetidos a ciclos, monitore integridade do isolamento e substitua ao observar perda de pares ou ruído crescente.

Erros comuns: pinout incorreto, aterramento mal feito, raio de curvatura insuficiente, compressão de cabo em dobradiças. Medidas corretivas incluem reaperto, substituição do segmento danificado, reroteamento e aplicação de proteção adicional (e.g., conduíte flexível).

Integração do cabo HD DB26-P com SCADA e soluções IIoT

O cabo faz a ligação física que permite ao servo transmitir dados para o controlador, que por sua vez publica variáveis para SCADA/IIoT. Uma arquitetura típica inclui servo → drive → PLC/Controlador → gateway protocolo → SCADA/IIoT. O cabo é peça chave para garantir que os dados brutos tenham qualidade para análise.

Para monitoramento remoto, é necessário que o drive/servo expõe sinais via protocolo suportado (Modbus RTU/TCP, EtherNet/IP, PROFIBUS, Profinet) ou via I/O digital/analógico. O cabo HD DB26-P garante que os sinais locais cheguem com integridade ao drive, mas a telemetria depende do barramento de campo e gateways.

Quando planejar IIoT, assegure sincronização de tempo e integridade de sinal desde a camada física. Métricas úteis extraídas via IIoT incluem status do eixo, alarmes, corrente do motor, temperatura e contadores de falhas, que permitem manutenção preditiva.

Arquitetura típica de integração SCADA/IIoT

• Nível de campo: sensores, encoder, servo (conectados via cabo HD DB26-P).
• Nível de controle: drive e PLC recebem sinais; PLC atua como agregador de dados.
• Nível de comunicação: gateways/protocol converters (ex.: EtherNet/IP — dependendo do drive).
• Nível supervisório: SCADA/IIoT para visualização, históricos e analítica.

Assegurar isolamento, imunidade a ruído e proteções de surto nos gateways aumenta confiabilidade.

Protocolos, gateways e requisitos de sinal

Protocolos comuns: Modbus RTU/TCP, EtherNet/IP, Profinet, CANopen (dependendo do drive). Ao escolher gateway, valide latência, taxa de atualização e compatibilidade com dados de servo (ex.: posição, torque, alarmes).

Requisitos físicos: mantenha integridade do cabo, evite compartilhar bandeja com cabos de alimentação de alta corrente, use filtros e supressores onde necessário para proteger entradas de sinal.

Monitoramento remoto e telemetria

Com dados confiáveis, você pode monitorar tendências de consumo de corrente, temperatura do motor, ciclos de alarme e variações de posição que indicam desgaste. Isso habilita manutenção preditiva, reduz paradas e fornece indicadores de desempenho (KPIs) para a operação.

Ferramentas IIoT podem correlacionar eventos de cabos (picos de ruído) com falhas de encoder para planejamento de substituições e intervenções.

Exemplos práticos de uso do cabo HD DB26-P

Exemplo 1 — Conexão direta em servo Panasonic Minas A4: descrito desde recebimento do cabo, conferência de pinagem, teste de continuidade até validação funcional com movimentos controlados. Tenha sempre a documentação do servo à mão para cross-check.

Exemplo 2 — Retrofit de linha de produção: planejamento de desconexão sequencial, marcadores nos cabos antigos, substituição por DB26-P com documentação de teste, e validação com planos de ensaio para cada eixo substituído. Comunicação com equipe de produção para janela de parada reduz impactos.

Exemplo 3 — Bancada de testes de servos: montagem de bancada com fonte isolada, painel com DB26 fêmea para conexão rápida, indicadores LED para faults e leitura via PLC/gateway para gravação de ciclo de vida. Útil para testes de aceitação e troubleshooting.

Comparação técnica com cabos similares da ICP DAS e concorrentes

Ao comparar o HD DB26-P com alternativas, avaliar:

• Compatibilidade de pinagem com modelos Panasonic.
• Tipo de blindagem e presença de drain wire.
• Material do isolamento (resistência a óleo/abrasão).
• Custo total de propriedade (incluindo durabilidade e custos de substituição).

Matriz comparativa (exemplo simplificado):

• Critérios: Compatibilidade, Blindagem, Durabilidade, Preço, Suporte técnico.
• HD DB26-P: Alto, Alta, Alta, Médio, Forte suporte (ICP/LRI).
• Cabo genérico DB26: Médio, Baixa, Médio, Baixo, Variável.
• Concorrente A: Médio-Alto, Alta, Médio-Alto, Médio-Alto, Suporte regional.

Erros comuns na escolha e instalação — como evitar

• Usar cabo sem blindagem em ambiente ruidoso → escolher blindagem trançada+folha.
• Ignorar pinout — sempre conferir documentação do drive.
• Roteamento junto com cabos de potência → separar e usar bandejas distintas.
• Aterramento em múltiplos pontos causando loop de terra → usar aterramento único ponto conforme projeto.

Medidas preventivas: checklist pré-instalação, uso de etiquetas, um esquema elétrico atualizado e formação das equipes de manutenção.

Conclusão

O cabo HD DB26-P é uma solução técnica crítica para interligação de servos Panasonic Minas A4/A5/A6 em aplicações industriais que exigem alta confiabilidade. Seu uso correto reduz ruído, falhas de comunicação e custos operacionais. Ao especificar, verifique pinagem, blindagem, certificações e condições ambientais da planta. Para aplicações que exigem essa robustez, a série HD DB26-P da ICP DAS é a solução ideal. Confira as especificações completas e solicite cotação em https://www.lri.com.br/comunicacao-de-dados/cabo-hd-db26-p-panasonic-servo-minas-a4a5a6.

Se precisar de uma análise customizada para seu projeto (verificação de pinout, quantidade de cabos, ou dimensionamento para longas distâncias), entre em contato com nosso time técnico ou solicite amostra/proposta. Para explorar boas práticas em cabeamento industrial e manutenção, veja também artigos técnicos do blog: https://blog.lri.com.br/ e https://blog.lri.com.br/ (consultas técnicas e casos de uso). Para aplicações relacionadas a conectividade e comunicação de dados em automação, visite nosso catálogo de produtos e soluções em https://www.lri.com.br.

Incentivo os leitores a comentar dúvidas técnicas abaixo; respondo dúvidas de pinagem, procedimentos de teste e integração com SCADA/IIoT.
