Introdução
A Placa Relé 24 Canais da ICP DAS é um módulo de saída eletromecânico projetado para comutação de sinais e cargas em automação industrial, painéis e sistemas de teste. Neste artigo técnico abordarei arquitetura, especificações, aplicações e integração com SCADA/IIoT, incluindo termos como MTBF, snubbers e normas relevantes (por exemplo, IEC 61810, IEC 61000-4).
Engenheiros e integradores encontrarão aqui critérios de seleção práticos, tabelas de especificação e checklists de instalação para projetos em Indústria 4.0, utilities e testes laboratoriais. A palavra-chave principal "Placa Relé 24 Canais" e variações como placa relé DIN-rail aparecem desde já para otimização semântica.
Referencia técnica: para mais artigos consulte: https://blog.lri.com.br/. Se preferir, veja também materiais sobre IIoT e aquisição de dados no blog da LRI: https://blog.lri.com.br/iiot-na-industria e https://blog.lri.com.br/como-escolher-modulos-rele.

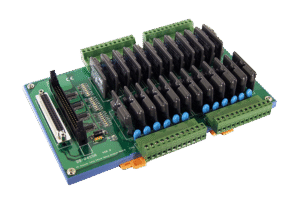

Introdução ao Placa Relé 24 Canais da ICP DAS
A Placa Relé 24 Canais é um módulo compacto, normalmente montado em trilho DIN, com 24 saídas de relé independentes para controlo de cargas AC/DC. Seu propósito é fornecer isolamento galvânico entre lógica e cargas, além de comutação confiável para atuadores, contactores e circuitos de prova.
Arquitetura típica: 24 relés eletromecânicos com drivers de entrada compatíveis com níveis TTL/logic, bornes destacáveis para fiação e LEDs de status por canal. A alimentação costuma ser em 12V ou 24V DC, e há versões com proteção e snubber incorporado.
Cenários imediatos: substituição de blocos de relés em painéis legados, expansão de I/O em RTUs/PLCs e integração em racks de teste automatizados. A ICP DAS entrega documentação para certificações e MTBF estimado conforme práticas industriais.
Principais aplicações e setores atendidos pelo Placa Relé 24 Canais
A Placa Relé 24 Canais agrega valor onde há necessidade de comutação distribuída, alta densidade de canais e facilidade de manutenção. Tipicamente usada em painéis de controle, bancos de teste, sistemas de supervisão e retrofit.
Setores: manufatura (linhas de montagem), utilities (estações de bombeamento), energia (subestações secundárias) e edifícios inteligentes (HVAC/iluminação). A escolha é guiada por requisitos de confiabilidade, tempo de resposta e isolamento.
Para dimensionamento correto, considere parâmetros como corrente de contato, tensão de comutação, tempo de operação e vida elétrica; veja artigos complementares no blog: https://blog.lri.com.br/aquisicao-de-dados e https://blog.lri.com.br/iiot-na-industria.
Setor industrial: linhas de produção e painéis de controle
Em linhas de produção a placa executa comandos sequenciais, intertravamentos e acionamento de dispositivos de segurança secundários. A densidade de 24 canais reduz espaço e simplifica fiação.
É comum empregar a placa em conjunto com PLCs e controladores lógicos para ações discretas; use snubbers em cargas indutivas e fusíveis por canal quando necessário. Normas aplicáveis incluem requisitos de compatibilidade eletromagnética (IEC 61000).
A manutenção é facilitada por bornes modulares e LEDs de diagnóstico; para aplicações críticas recomendo especificar versões com relés de maior vida elétrica e valores MTBF comprovados.
Energia e subestações: controle e comutação
Em subestações, a placa pode atuar no controle de acessórios, acionamento de seccionadores e sinalização remota, sempre respeitando isolamento e requisitos de proteção. O isolamento entre lógica e carga evita que ruídos de alta energia afetem equipamentos sensíveis.
Use a placa para lógica de comando local e intertravamento, mas mantenha esquema de redundância e supervisão via RTU/SCADA. Considere a necessidade de supressão de surtos (surge protection) segundo IEC 62305 para ambientes externos.
Para comutação de cargas maiores, utilize a placa apenas como sinal para contactores; dimensione proteções e observe tempo de operação e vida elétrica dos contatos.
Tratamento de água e saneamento
Em estações de bombeamento, a Placa Relé 24 Canais controla alternância de bombas, válvulas e sinais de alarme. A robustez contra humidade e corrosão deve ser avaliada conforme a norma ambiental do projeto.
Rotinas típicas incluem alternância automática (lead/lag), intertravamentos de nível e sequências de limpeza. Integre logs por SCADA para histórico de eventos e manutenção preditiva.
Recomenda-se proteger entradas/saídas com supressores RC nos relés que comandam cargas indutivas e usar bornes com bloqueio para evitar desconexões acidentais.
Automação predial e infraestrutura crítica
Em automação predial, a placa gerencia HVAC, iluminação zonal e pequenos atuadores, oferecendo alta contagem de canais com baixo custo. A montagem em painéis centrais facilita expansão.
Para infraestrutura crítica, implemente redundância, monitoramento de falhas por canais e políticas de segurança física; integre a placa a gateways para envio de alarms via MQTT/OPC UA.
Avalie certificações elétricas e teste de vida mecânica antes da compra, especialmente se os relés vão operar em ciclos frequentes.
Especificações técnicas do Placa Relé 24 Canais — tabela com placa relé 24 canais DIN-rail
A seleção técnica depende de parâmetros-chave: número de canais, tensão/corrente de contato, isolamento, montagem e controles de diagnóstico. A tabela abaixo fornece valores típicos de referência.
Sempre solicite o datasheet oficial para confirmar valores como vida elétrica/vida mecânica e MTBF calculado segundo MIL-HDBK-217F ou método equivalente. Considere também requisitos de EMC conforme IEC 61000-4.
Para aplicações que exigem robustez, a série Placa Relé 24 Canais da ICP DAS é a solução ideal. Confira as especificações completas no catálogo do produto: https://www.lri.com.br/aquisicao-de-dados/placa-rele-24-canais-ptrilho-din-incluica-5015.
Tabela de especificações principais
| Parâmetro | Valor típico / Observação |
|---|---|
| Número de canais | 24 |
| Tipo de contato | NA (normalmente aberto) / NF (opcional) |
| Tensão máxima de comutação | 250 VAC / 30 VDC (ver versão) |
| Corrente máxima por canal | 5 A (padrão) |
| Isolamento entre canais | Galvânico ≥ 1.5 kV |
| Tempo de comutação | 10–20 ms (dependendo do relé) |
| Vida elétrica | 1×10^5 a 1×10^6 operações (varia por carga) |
| Vida mecânica | >10^6 operações |
| Alimentação | 12V / 24V DC (modelo) |
| Montagem | Trilho DIN (35 mm) |
| Dimensões | Compacto, ~100×70×120 mm (modelo) |
| Certificações | IEC 61810, IEC 61000-4 (EMC) |
Conectividade física e pinout
Os bornes são do tipo de parafuso ou destacável para facilitar a troca em campo; identifique cada canal por marcação sérigrafada no módulo. Em muitos modelos, há LEDs por canal para diagnóstico visual.
Pinout típico: blocos de 3 polos (COM, NO, NC) por canal, mais bornes para alimentação do relé e terra funcional. Siga o esquema do datasheet para manter polaridade e isolamento.
Para integração em painéis use trilhos DIN e etiquetas claras; evite empilhar módulos sem espaço de ventilação e observe rotas de cabo separadas para sinais e potência.
Condições ambientais e requisitos de instalação
Faixa de operação típica: -20°C a +60°C, com armazenamento -40°C a +85°C; umidade relativa até 90% sem condensação é comum, mas verifique conformidade. Altitude máxima e ventilação devem constar do datasheet.
Recomenda-se instalação em painéis com grau de proteção IP adequando ao ambiente (por exemplo, IP54 em áreas úmidas). Proteja contra vibração excessiva e realize aterramento funcional para reduzir ruído elétrico.
Aplique dispositivos de proteção contra surtos e filtragem se o ambiente tiver alta interferência eletromagnética; normas IEC 61000 descrevem testes de imunidade apropriados.
Importância, benefícios e diferenciais do Placa Relé 24 Canais
A adoção de uma placa com 24 canais reduz espaço, cabeamento e custo por canal, além de simplificar manutenção e diagnósticos. A modularidade agiliza retrofits e ampliações.
Do ponto de vista operacional, ganhos incluem menor MTTR (Mean Time To Repair), padronização de painéis e rastreabilidade via LEDs e documentação. Economicamente, redução de tempo de engenharia e menor número de componentes.
Diferenciais técnicos, quando presentes, são relés com alto MTBF, opções de snubber embutido, isolamento reforçado e integração nativa com sistemas de aquisição de dados.
Benefícios operacionais e financeiros
Operacionalmente, a placa permite respostas rápidas a falhas com troca modular; em linhas de montagem reduz-se tempo de parada. Financeiramente, menor CAPEX em painéis e reduz OPEX por facilidade de manutenção.
Quantificando: substituir 24 relés discretos por um módulo pode reduzir cabeamento em até 60% e diminuir horas de engenharia na instalação. Estime ROI considerando custo de mão-de-obra e tempo de parada.
Para projetos com requisitos de disponibilidade, combine a placa com monitoramento remoto via SCADA para reduzir visitas técnicas e acelerar intervenções.
Diferenciais técnicos da ICP DAS frente ao mercado (placa relé 24 canais DIN-rail)
A ICP DAS trabalha com especificações industriais robustas, documentação extensa e suporte a integração IIoT. Modelos frequentemente oferecem diagnósticos por LED, bornes removíveis e versões com isolamento reforçado.
Suporte técnico local e compatibilidade com gateways/protocolos industriais (ex.: Modbus) tornam a integração mais simples. Opções de firmware, quando aplicáveis, e verificação de MTBF representam vantagem para projetos críticos.
Para aplicações que exigem essa robustez, a série Placa Relé 24 Canais da ICP DAS é a solução ideal. Confira as especificações e opções de modelos no catálogo LRI: https://www.blog.lri.com.br/produtos/placa-rele-24-canais.
Casos de ROI e mitigação de riscos
Cenários de ROI típicos incluem retrofit de painéis legados, onde a placa reduz custos de mão-de-obra e fiação; payback frequentemente observado em meses dependendo do tamanho do projeto.
A placa reduz risco ao padronizar componentes e permitir diagnóstico rápido; mitigação adicional vem de proteção contra surtos e snubbers para cargas indutivas.
Sempre execute análise de falha (FMEA) ao projetar sistemas críticos e inclua redundância lógica quando necessário.
Guia prático de instalação e uso do Placa Relé 24 Canais
Siga um checklist de pré-instalação para evitar erros comuns: verifique tensão de alimentação, tipos de carga, proteções requeridas e compatibilidade elétrica. Tenha à mão ferramentas isoladas e manual técnico.
Instale o módulo no trilho DIN com espaço para ventilação e agrupe cabos por função; identifique cada canal e registre o esquema elétrico no desenho do painel. Teste cada canal em bancada antes de energizar o sistema final.
Documente procedimentos de comissionamento, registre medições iniciais e habilite mecanismos de registro de eventos no SCADA para monitoramento contínuo.
Checklist pré-instalação e ferramentas necessárias
Itens essenciais: multímetro, alicates de crimpagem, chaves isoladas, bornes sobressalentes, fusíveis e etiquetas de identificação. Confirme também estes parâmetros no datasheet.
Verificações: tensão de alimentação correta, polaridade, integridade dos bornes, presença de snubbers se necessário e espaço físico adequado no painel.
Ferramentas adicionais: termovisor para verificar pontos quentes no primeiro comissionamento e analisador de rede se houver fontes de distúrbio.
Montagem em trilho DIN e boas práticas mecânicas
A fixação no trilho DIN deve assegurar contato mecânico firme e fácil remoção para troca; mantenha módulos orientados para facilitar leitura dos LEDs. Evite sobrecarga de peso em trilhos.
Respeite tolerâncias dimensional e deixe espaço lateral para dissipação térmica, especialmente em ambientes de alta temperatura. Use separadores se necessário para reduzir acúmulo de calor.
Identifique cabos com etiquetas duráveis e use dutos para organizar fiação; garanta acesso para manutenção sem necessidade de desmontar painéis adjacentes.
Esquemas de ligação elétrica e exemplos de fiação
Esquema típico: alimentação da bobina (p.ex. 24V DC), cargas ligadas a COM/NO e proteção por fusível na linha de carga. Para cargas indutivas utilize snubbers RC.
Exemplos: controle de lâmpadas (AC) via NO, acionamento de contactores (bobina controlada pela placa) e sinais de baixa potência para circuitos lógicos de teste.
Sempre implemente aterramento funcional e proteção contra surtos; use fios com bitola adequada à corrente prevista e terminais próprios.
Procedimentos de teste funcional e comissionamento
Teste em bancada todas as saídas com cargas representativas, verifique tempos de comutação e leitura de LEDs. Faça testes de ciclo para avaliar aquecimento e vida inicial.
No comissionamento integrado, monitore comunicações com o PLC/SCADA, teste intertravamentos e cenários de falha (perda de alimentação, curto-circuito). Registre resultados e compare com critérios de aceitação.
Execute testes de EMC se o ambiente exigir; valide que não há disparos intempestivos sob interferência e que as proteções funcionam.
Manutenção preventiva e resolução de falhas comuns
Rotina: inspeção visual trimestral, verificação de aperto de bornes, limpeza de poeira e testes funcionais periódicos. Substitua relés com sinais de desgaste ou falha intermitente.
Falhas comuns: contato queimado por sobrecorrente, bobina danificada por sobretensão, falha de bornes. Diagnóstico rápido com multímetro e teste de substituição modular acelera reparo.
Mantenha estoque de módulos sobressalentes e registre histórico de falhas para suporte a decisões de substituição preventiva.
Integração com sistemas SCADA/IIoT e placa relé 24 canais
A placa integra-se como camada de atuação em arquiteturas SCADA/IIoT, expondo estados e comandos via PLC/RTU ou gateways. É comum usar um controlador que mapeie relés como pontos discretos.
Para IIoT, combine com gateways que publiquem estados via MQTT ou OPC UA, permitindo telemetria e análises de uso. Garanta mapeamento claro de tags e endereçamento consistente.
Considere latência e segurança; controles críticos devem permanecer locais, com supervisão na nuvem apenas para analytics e alertas.
Protocolos e gateways compatíveis (Modbus, OPC UA, MQTT)
Modbus RTU/TCP é frequentemente usado para mapear canais da placa como coils/discrete outputs. OPC UA é adequado para integração rica com dados semânticos. MQTT serve para publicação leve em nuvem.
Use gateways para conversão de protocolo quando o controlador principal não soporta diretamente o módulo. Verifique limites de taxa de amostragem e tamanho de payload para evitar saturação de rede.
Para configuração, defina namespaces, endereços Modbus e tópicos MQTT consistentes com o plano de endereçamento SCADA; mantenha documentação atualizada.
Arquitetura de integração: topologias e fluxo de dados
Topologias comuns: local (PLC direto), distribuída (módulos remotos com RTU) e híbrida (edge gateway para nuvem). Escolha conforme requisitos de latência e confiabilidade.
Dados críticos (intertravamentos) devem permanecer em camada local; dados de telemetria podem ser agregados no edge e enviados ao cloud para analytics. Balanceie processamento local vs. remoto.
Implemente redundância de comunicação onde necessário (duas rotas de rede) e monitore integridade do link para evitar falhas silenciosas.
Boas práticas de cibersegurança e isolamento de rede
Segmente redes operacionais (OT) da TI com firewalls, use VLANs e ACLs para limitar acesso a gateways que controlam a placa. Aplique autenticação forte e atualizações controladas.
Desative serviços não utilizados, proteja portas Modbus/OPC UA e criptografe dados sensíveis em trânsito (quando possível). Realize testes de penetração periodicamente.
Mantenha logs de acesso e implemente monitoramento de anomalias para detectar comandos não autorizados que possam acionar relés indevidamente.
Exemplo prático: configuração Modbus/TCP passo a passo
1) Identifique o endereço IP do gateway/RTU que expõe os outputs. 2) Mapeie cada relé para um coil Modbus (endereço único). 3) Configure o polling no SCADA.
Verifique tempo de atualização e implemente debounce lógico se houver ruído. Teste comandos de set/reset e monitore a confirmação via leitura de status.
Documente offsets e mantenha backup da configuração para replicação em outros painéis.
Exemplos práticos de uso do Placa Relé 24 Canais
Os exemplos a seguir ilustram soluções reais: automação de sequência, controle de bombas, bancadas de teste e retrofit de painéis legados. Cada caso evidencia ganhos de confiabilidade e economia.
Os estudos destacam uso combinado com PLC/RTU, proteção adequada e integração com SCADA para registro e alarmes. Medições de tempo de resposta e MTBF embasam decisões técnicas.
Se deseja um exemplo aplicado ao seu processo, comente neste artigo e poderemos detalhar um esquema elétrico específico para sua carga.
Caso 1 — Automação de sequência em linha de montagem
Requisito: 12 saídas para comandos sequenciais e 6 para alarmes. Solução: placa 24 canais como interface entre PLC e atuadores, reduzindo cabeamento e painel.
Ganho: redução de 40% em fiação e menor tempo de comissionamento; LEDs por canal facilitaram troubleshooting. Proteção: snubbers e fusíveis por canal nas saídas de motor.
Resultado: maior disponibilidade da linha e menor MTTR em paradas não planejadas.
Caso 2 — Controle de bombas em estação de água
Requisito: alternância de 4 bombas, sinais de nível e alarmes. Solução: placa controla contactores de bombas com lógica de alternância no PLC.
Ganho: automação confiável e histórico de acionamentos via SCADA para manutenção preditiva. Utilizou-se snubber nos relés e proteção contra sobretensão.
Resultado: redução de desgaste em bombas pela alternância e melhor planejamento de manutenção.
Caso 3 — Bancada de testes automatizados em P&D
Requisito: comutação de múltiplos circuitos para sequências de teste repetitivas. Solução: placa 24 canais integrada a um controlador de teste e software de logging.
Ganho: repetibilidade, registro automático de falhas e redução de intervenção manual. A placa permitiu rápida reconfiguração entre cenários.
Resultado: aumento de produtividade em testes e melhor rastreabilidade de resultados.
Caso 4 — Retrofit de painéis legados
Requisito: substituir relés discretos envelhecidos e reduzir espaço. Solução: migrar para placa 24 canais montada em trilho DIN, mantendo lógica original.
Ganho: redução de cabeamento, padronização de componentes e facilidade de futuras expansões. Tempo de parada reduzido pelo pré-ensaio em bancada.
Resultado: modernização com baixo custo e aumento de confiabilidade do painel.
Comparação técnica: Placa Relé 24 Canais vs modelos similares da ICP DAS
Comparar modelos ajuda decidir entre versões com diferentes correntes nominais, tipos de relé (sólido vs eletromecânico) e recursos de diagnóstico. Avalie vida elétrica, isolamento e proteções.
Abaixo tabela comparativa resumida para facilitar a escolha entre variantes de 24 canais e modelos alternativos de 16/32 canais. Considere também preço relativo e disponibilidade.
Erros comuns na seleção envolvem escolha de capacidade de corrente insuficiente e falta de proteção contra surtos; sempre sobredimensione levemente para cargas com picos.
Tabela comparativa de recursos e especificações
| Modelo | Canais | Corrente por canal | Isolamento | Diagnóstico | Aplicação recomendada |
|---|---|---|---|---|---|
| Placa 24 (ICP DAS – padrão) | 24 | 5 A | 1.5 kV | LEDs | Controle geral |
| Placa 24 (alto ciclo) | 24 | 3 A | 2 kV | LEDs + sensor | Bancos de teste |
| Módulo 16 | 16 | 10 A | 1 kV | LEDs | Acionamento direto motores leves |
Vantagens, limitações e critérios de seleção
Vantagens: alta densidade, manutenção facilitada e integração SCADA. Limitações: corrente por canal limitada para cargas diretas de alta potência.
Critérios: tipo de carga (indutiva/ resistiva), ciclos de operação, necessidade de snubber, isolamento e ambiente. Escolha modelos com vida elétrica adequada ao ciclo previsto.
Para cargas maiores, utilize a placa apenas para comando de contactores; isso preserva a vida útil dos relés e reduz custos.
Erros comuns na seleção e instalação — como evitar
Erro 1: dimensionar relés para corrente média em vez de corrente de pico — sempre considerar inrush. Erro 2: ausência de snubber em cargas indutivas. Erro 3: aterramento inadequado gerando ruído.
Soluções: calcular corrente de partida, instalar RC/varistores, usar fusíveis adequados e seguir práticas de aterramento conforme IEC. Documente e teste cenários de falha.
Treine equipe de manutenção e mantenha peças sobressalentes para minimizar MTTR.
Detalhes técnicos críticos: tempo de resposta, snubbers, vida útil
Tempo de resposta (pull-in/release) impacta lógica de sincronismo; para sequências críticas certifique-se que o tempo do relé atende requisitos da aplicação.
Snubbers RC reduzem arcos e prolongam vida elétrica dos contatos em cargas indutivas; selecione valores conforme tensão e corrente da carga.
Vida útil combinada (mecânica + elétrica) define intervenção; escolha relés com vida elétrica adequada ao número de ciclos esperados e registre MTBF para planejamento.
Conclusão e chamada para ação: avalie o Placa Relé 24 Canais para seu projeto
A Placa Relé 24 Canais da ICP DAS é uma solução madura e econômica para comutação de alto número de canais em ambientes industriais, utilities e laboratórios. Seus diferenciais técnicos a tornam adequada para projetos que exigem confiabilidade e manutenção simplificada.
Recomendo avaliar carga, ciclos de operação e ambiente antes da seleção; quando necessário, combine a placa com contactores para cargas elevadas e implemente proteção contra surtos/snubbers. Para aplicações que exigem essa robustez, a série Placa Relé 24 Canais da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite suporte técnico: https://www.lri.com.br/aquisicao-de-dados/placa-rele-24-canais-ptrilho-din-incluica-5015.
Entre em contato para amostras, cotação ou projeto de integração; comente abaixo suas dúvidas técnicas e compartilhe o caso de uso para orientações específicas.
Como proceder: amostras, testes e suporte técnico
Peça amostras para testes em bancada e execute ciclos representativos da operação real para validar vida elétrica e comportamento térmico. Solicite datasheet e planilha de cálculo de cabeamento ao fornecedor.
Considere suporte da ICP DAS/LRI para mapeamento Modbus e scripts de integração com SCADA/IIoT; frequentemente há consultoria técnica para comissionamento.
Documente resultados de testes e mantenha plano de manutenção preventiva com base em MTBF e histórico operacional.
Perspectivas futuras e aplicações estratégicas para o Placa Relé 24 Canais
Tendências indicam maior integração com edge computing, permitindo decisões locais baseadas em analytics e reduzindo tráfego para nuvem. Placas com diagnóstico avançado e telemetria integrada serão valorizadas.
Aplicações emergentes incluem controle de microgrids, automação de prédios inteligentes com demanda otimizada e bancos de teste autônomos com análise de falhas em tempo real.
Planeje a adoção considerando interoperabilidade (OPC UA, MQTT), segurança e facilidade de substituição modular para garantir longevidade do investimento.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Incentivo: comente suas dúvidas técnicas abaixo ou solicite um esquema elétrico personalizado; nossa equipe técnica pode ajudar na seleção do modelo ideal.
