Introdução
O cabo HD DB26 para servos Yaskawa é um componente crítico em sistemas de controle de movimento, responsável por transmitir sinais digitais, sinais de pulso e, em alguns casos, sinais analógicos e de potência entre controladores (PLC/NC) e drivers/servos Yaskawa. Desde integrações em células robóticas até retrofit de máquinas CNC, este cabo garante a integridade elétrica e mecânica das conexões, reduzindo ruído e falhas intermitentes. Neste artigo técnico explico o que é o cabo, suas características elétricas e mecânicas, normas relevantes (por exemplo, IEC 61000‑4 para imunidade EMC) e como empregá‑lo em arquiteturas SCADA/IIoT com foco em aplicações industriais.
O que é o cabo HD DB26 para servos Yaskawa? — conceito fundamental

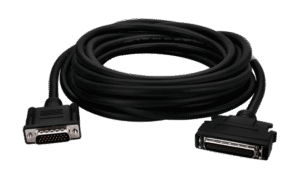

O cabo HD DB26 é um cabo com conector D‑Sub de 26 pinos (DB26) geralmente utilizado como interface de comunicação e controle entre controladores de movimento e os servos Yaskawa. Ele é projetado para transmitir sinais digitais de pulso (pulse train), sinais de encoder, sinais de freio, e interfaces auxiliares (referência, habilitação, fault), dependendo do modelo do servo e do driver. A compatibilidade física com servos Yaskawa é assegurada pelo pinout padronizado que, quando seguido, mantém a integridade funcional e a segurança operacional do sistema.
Principais características técnicas em foco
Os atributos críticos incluem blindagem total (overall braid + drain), condutores flexíveis de cobre estanhado (AWG variável), isolamento de poliuretano ou PVC resistente a óleo, e conectores D‑Sub metálicos com travamento por parafuso. Em termos elétricos, parâmetros relevantes são capacidade de corrente por condutor, tensão nominal, resistência DC por km, e impedância característica para sinais de alta velocidade. Normas e testes aplicáveis incluem IEC 61000‑4‑2/3/4 (EMC), IEC 60529 (IP) no caso de conexões seladas, além de conformidade com RoHS e, quando aplicável, certificações UL/CSA.
Principais aplicações e setores atendidos pelo cabo HD DB26 para servos Yaskawa
O cabo HD DB26 é amplamente aplicado onde há necessidade de comunicação determinística entre controladores e servos, como linhas de produção automatizadas, células robotizadas e máquinas CNC. Em ambientes industriais, a robustez mecânica e a mitigação de ruído eletromagnético tornam este cabo ideal para aplicações com motores elétricos, inversores e painéis de alta comutação. A escolha correta do cabo impacta diretamente no tempo de resposta do sistema, qualidade de controle de posição e na redução de paradas não programadas.
Automação industrial e controle de movimento
Em sistemas de malha fechada, sinais de alta integridade (encoder, pulse train) dependem de cabos com baixa diafonia e blindagem eficaz. A utilização do DB26 adequado minimiza jitter e perda de contagem, melhorando o desempenho do controlador PID e garantindo conformidade com requisitos de precisão de posicionamento. Para arquiteturas com múltiplos eixos, a padronização do cabeamento facilita diagnósticos, manutenção preventiva e substituições rápidas, reduzindo MTTR e aumentando MTBF do sistema.
Máquinas CNC, robótica e linhas de montagem
Em CNC e robótica, o cabo precisa resistir a flexões repetitivas, exposição a refrigerantes/óleo e campos magnéticos gerados por motores. Exige‑se especificação de raio de curvatura mínimo, resistência à abrasão e blindagem contínua para evitar ruído em sinais de encoder. A integração com Yaskawa implica verificar compatibilidade do pinout e arcar com testes de integração em bancada, preferencialmente seguindo checklists baseados em normas como IEC 60204‑1 para segurança elétrica de máquinas.
Setores‑chave: automotivo, embalagens, metalurgia e alimentos
Cada setor impõe requisitos específicos: no setor automotivo, ciclos de alta velocidade e compatibilidade com telas industriais (HMI) e PLCs; em embalagens, alta disponibilidade e trocas rápidas de ferramenta; na metalurgia, proteção contra EMI e temperaturas elevadas; e na indústria de alimentos, cabos com materiais aprovados para limpeza e resistência a agentes químicos. A seleção do cabo deve levar em conta selagem (IP), materiais compatíveis com higiene e resistência térmica conforme o ambiente.
Especificações técnicas do cabo HD DB26 para servos Yaskawa
A seguir uma tabela técnica com especificações típicas — recomenda‑se sempre confirmar o pinout e dimensões com o manual do servo Yaskawa aplicado, pois variações por modelo podem ocorrer.
Tabela de especificações: pinout, dimensões, materiais e compatibilidade
| Parâmetro | Especificação típica |
|---|---|
| Conector | D‑Sub 26 pinos (DB26) metálico com parafusos M3 |
| Pinout | Ver nota: pinout varia por modelo; exemplo: pinos de 1‑26 para sinais de pulso, habilitação, GND, +24V, fault (ver abaixo) |
| Comprimentos padrões | 0,5 m / 1 m / 2 m / 5 m (customizável) |
| Condutores | Cobre estanhado multifaial, 26–18 AWG (segundo função) |
| Blindagem | Malha têxtil + fita alumínio + condutor dreno |
| Isolamento externo | PU ou PVC resistente a óleo e abrasão |
| Temp. operação | ‑40 °C a +85 °C (dependendo do material) |
| Tensão nominal | 300 V / 600 V (conforme aplicação) |
| Corrente por condutor | 1–5 A (dependendo do AWG) |
| IP rating (quando aplicável) | IP67 em conectores selados |
| Compatibilidade | Servos Yaskawa (consulte modelo/manual) |
| Normas | IEC 61000‑4‑2/3/4, RoHS, UL (se aplicável) |
Exemplo de pinout (modelo ilustrativo — sempre confirme com o manual Yaskawa do seu servo):
- Pinos 1–6: sinais de pulso (pulse train A/B/Z e complementares)
- Pinos 7–10: sinais de freio / habilitação / reset
- Pinos 11–14: alimentação lógica (+5V / +24V)
- Pinos 15–20: sinais de encoder / inputs auxiliares
- Pinos 21–26: GNDs, shields, sinais de fault
Certificações, desempenho elétrico e mecânico
Os cabos projetados para ambientes industriais seguem testes de EMC (IEC 61000‑4) para imunidade a transientes e radiofrequência, além de ensaios mecânicos de ciclo de flexão e tração. Para aplicações em painéis industriais, recomenda‑se conformidade UL e resistência a chama conforme IEC/EN 60332. Parâmetros como resistência de isolamento, resistência DC dos condutores e capacitância por metro são críticos para desempenho em sinais de encoder e devem constar na folha de dados do fabricante.
Importância, benefícios e diferenciais do cabo HD DB26 para servos Yaskawa
A escolha de um cabo específico para servos Yaskawa reduz falhas por má conexão, evita cross‑talk entre canais e melhora a previsibilidade do controle de movimento. Cabos homologados oferecem garantia de pinout e qualidade de blindagem, facilitando certificações e inspeções técnicas em ambientes regulados. Do ponto de vista econômico, reduzir retrabalhos e paradas não programadas compensa o investimento inicial em componentes de maior qualidade.
Benefícios operacionais e de manutenção
Entre os ganhos práticos estão menor incidência de downtime, facilidade de substituição com conectores padronizados e melhor rastreabilidade em projetos (identificação por etiquetas e cores). A manutenção preventiva é simplificada quando cabos seguem padrões de montagem e rotas definidas, permitindo inspeção visual e testes rápidos com multímetro e osciloscópio. Melhor blindagem resulta em menos alarmes falsos e menor necessidade de recalibração de sistemas de posição.
Diferenciais frente a cabos genéricos
Cabos genéricos frequentemente falham por falta de blindagem adequada, uso de materiais inadequados à flexão contínua ou pinouts não verificados, gerando retrabalho e risco de danos ao driver/servo. Produtos da linha ICP DAS são testados para compatibilidade com aplicações industriais, oferecem suporte técnico e documentação completa, incluindo folha de dados e recomendações de instalação, o que reduz risco de incompatibilidade.
Guia prático de instalação e uso do cabo HD DB26 para servos Yaskawa
A instalação correta preserva a integridade elétrica e garante segurança. Antes de qualquer intervenção, desligue fontes e siga procedimentos de bloqueio/etiquetagem (lockout/tagout). Utilize ferramentas calibradas para fixação dos parafusos do conector e verifique a continuidade e isolamento antes de energizar o sistema.
Preparação e verificação pré-instalação
Checklist pré‑instalação:
- Verificar pinout do servo Yaskawa e compará‑lo com o cabo.
- Inspecionar integridade da blindagem e isolamento externo.
- Conferir ambiente (temperatura, agentes químicos) e trajeto do cabo.
Use multímetro para checar continuidade de cada condutor e resistência do dreno para shield; qualquer anomalia exige substituição.
Passo a passo de conexão ao servo Yaskawa (pinout e cuidados)
- Posicionar conector DB26 alinhado; não forçar pinos.
- Apertar parafusos com torque recomendado (ex.: 0,6–0,8 Nm — consultar manual do conector específico).
- Conectar shield ao ponto de aterramento no painel; evitar aterramento em múltiplos pontos que cause loop de terra.
Evite curvaturas abaixo do raio mínimo especificado e rotas paralelas a cabos de potência sem separação adequada.
Testes funcionais e validação pós-instalação
Após montagem, realizar:
- Teste de continuidade e isolamento com hipóteses de falha.
- Teste funcional: envio de pulse train em bancada, verificação de contagem de encoder.
- Monitoramento de sinais com osciloscópio para identificar jitter e ruído.
Documente resultados e salve perfis de teste para facilitar manutenção e conformidade.
Manutenção preventiva, inspeção e diagnóstico de falhas
Programa de manutenção recomendado: inspeção visual mensal, testes elétricos semestrais e substituição preventiva em ambientes severos anualmente. Sinais de degradação incluem aumento de resistência, contato intermitente, ruído em encoder e aquecimento no conector. Ferramentas de diagnóstico: multímetro, megômetro, osciloscópio e analisador de rede para checar integridade de sinais digitais.
Integração do cabo HD DB26 com sistemas SCADA e IIoT
O cabo é elemento físico; porém sua qualidade impacta diretamente a fidelidade dos dados que chegam ao SCADA/IIoT. Dados de posição e status de servo, uma vez íntegros, podem ser usados em estratégias de manutenção preditiva e controle em tempo real no edge. Garantir integridade física e elétrica é o primeiro passo para uma arquitetura confiável de Industry 4.0.
Conexão física: shielding, grounding e práticas de fiação
Práticas recomendadas:
- Conectar shield ao ponto de aterramento único (single point) no painel.
- Roteamento separado de cabos de potência e sinais sensíveis.
- Uso de passagens e braçadeiras que reduzam tensão mecânica no conector.
Boa prática de grounding reduz suscetibilidade a EMI e melhora conformidade com IEC 61000.
Protocolos, gateways e compatibilidades para SCADA/IIoT
Os sinais trazidos pelo DB26 podem ser mapeados para PLCs e RTUs; para levar dados ao SCADA/IIoT utilize gateways ICP DAS ou módulos de I/O que convertem sinais de movimento para protocolos padrão (Modbus, OPC UA, EtherCAT). Para aplicação em redes determinísticas, verifique latência e jitter introduzidos pela cadeia (cabos, drivers, gateways).
Estratégias IIoT: aquisição de dados, edge e segurança
Estratégias eficazes incluem aquisição em edge, pré‑processamento de alarmes e envio seletivo ao cloud para análise preditiva. Implemente segurança por camadas: segregação de redes, VPNs, atualizações e políticas de acesso. Integração com plataformas analíticas permite extrair KPIs como ciclos por hora, consumo energético e trend de alarmes.
Exemplos práticos de uso do cabo HD DB26 para servos Yaskawa
Apresento três cenários práticos que ilustram o papel do cabo na operação industrial e lições aprendidas para cada caso.
Caso 1 — Integração em célula robótica industrial
Objetivo: comunicação determinística entre controlador e servo Yaskawa da paletizadora. Procedimentos incluíram seleção de cabo blindado DB26, rota separada de cabos de potência e testes de encoder para eliminar jitter. Métricas de sucesso: redução de erros de posicionamento em 90% e menor tempo de setup.
Caso 2 — Retrofit de máquina antiga com servo Yaskawa
Ao modernizar uma máquina retrofitada, substituiu‑se cabeamento genérico por DB26 adequado, corrigindo pinout e aterramento. Resultado: eliminação de falhas intermitentes e disponibilidade aumentada, além de facilitação de integração com PLC moderno e SCADA. Recomenda‑se sempre criar documentação de pinout como parte do retrofit.
Caso 3 — Diagnóstico e substituição em operação crítica
Em operação crítica, um cabo com blindagem danificada causou ruído intermitente. Procedimento de troca rápida com cabo pre‑fabricado DB26 reduziu downtime para menos de 30 minutos. Verificações pós‑troca incluíram testes de continuidade e validação funcional com osciloscópio.
Comparações técnicas com produtos similares da ICP DAS, erros comuns e detalhes técnicos
Para escolher entre alternativas, compare blindagem, flexibilidade, certificações, compatibilidade de pinout e suporte técnico. Cabos ICP DAS costumam oferecer diferenciais como testes de fábrica, alternativas de comprimento e opções para ambientes agressivos. Evite cabos sem folha de dados técnica.
Comparativo técnico: cabo HD DB26 vs outros cabos ICP DAS (tabela sugerida)
Sugestão de parâmetros para comparação:
- Blindagem (malha vs fita + malha)
- AWG dos condutores
- Flexibilidade (ciclos de flexão)
- Certificações EMC/UL
- Preço/benefício e disponibilidade
Tal tabela deve ser preenchida conforme modelos específicos e condições de aplicação.
Erros comuns na escolha e instalação — como evitar falhas críticas
Erros típicos: assumir pinout sem conferir manual, aterramento múltiplo causando loop de terra, rotas paralelas a cabos de potência e curvatura abaixo do raio recomendado. Prevenção: checklists, documentação, testes antes da energização e uso de cabos homologados.
Quando optar por este produto vs alternativas genéricas
Opte pelo cabo HD DB26 específico quando a aplicação exigir alta integridade de sinal, blindagem robusta, e compatibilidade com servos Yaskawa; cabos genéricos podem ser aceitáveis apenas em aplicações de baixa criticidade. Justifique a escolha com análises de ROI que incluam custo de parada e retrabalho.
Conclusão
O cabo HD DB26 para servos Yaskawa é mais que um fio — é um elemento crítico que garante desempenho, segurança e integridade de dados em sistemas de controle de movimento. A seleção correta, instalação adequada e integração com práticas de grounding e SCADA/IIoT aumentam MTBF e reduzem custos operacionais. Para aplicações que exigem essa robustez, a série cabo HD DB26 para servos Yaskawa da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico via a página de produto: https://www.lri.com.br/comunicacao-de-dados/cabo-hd-db26-para-servos-yaskawa-iiiiiv7.
Resumo estratégico: valide pinout com o manual do servo Yaskawa, escolha blindagem e materiais conforme ambiente, e implemente testes pós‑instalação. Para mais informações técnicas e guias de integração com IIoT, consulte nosso blog e suporte técnico. Solicite cotação / Entre em contato para opções customizadas e prazos de entrega.
