Guia Completo dos Tipos de Fontes de Alimentação Eletrônicas

Conheça os Tipos de Fontes de Alimentação Eletrônicas

As fontes de alimentação são dispositivos essenciais em qualquer sistema eletrônico, pois fornecem a energia necessária para o funcionamento dos componentes. Existem diferentes tipos de fontes de alimentação disponíveis no mercado, cada uma com características específicas que atendem a diferentes necessidades. Neste artigo, vamos explorar os diferentes tipos de fontes de alimentação, desde as lineares até as chaveadas, reguladas e não reguladas, bem como as de de tensão fixa e variável.

Fonte de Alimentação Lineares

O que é uma Fonte de Alimentação Linear?

Uma fonte de alimentação linear é um dispositivo que converte a corrente alternada (AC) em corrente contínua (DC), fornecendo energia elétrica estável e regulada para os componentes eletrônicos.

As fontes de alimentação lineares são um dos tipos mais comuns de fonte de alimentação. Elas consistem em um transformador, um retificador e um regulador de tensão. O transformador converte a tensão da rede elétrica para uma tensão adequada para o circuito eletrônico. O retificador converte a corrente alternada do transformador em corrente contínua. O regulador de tensão mantém a tensão de saída constante, independentemente das variações na tensão de entrada e da carga do circuito.

As lineares têm algumas vantagens, como baixo ruído e baixa interferência eletromagnética. No entanto, elas também têm algumas desvantagens, como baixa eficiência energética e tamanho e peso maiores em comparação com outros tipos. Além disso, elas não são adequadas para aplicações que exigem alta potência, devido às limitações dos componentes utilizados.

Fonte de Alimentação Chaveadas

O que é uma Fonte de Alimentação Chaveada?

Uma fonte de alimentação chaveada é um tipo de fonte de alimentação eletrônica que utiliza um circuito de chaveamento para converter a energia elétrica de uma forma para outra. Ela fornece energia de forma eficiente, convertendo a tensão da entrada para a tensão necessária de saída de maneira rápida e precisa.

A fonte de alimentação chaveada é uma alternativa às fontes de alimentação lineares. Elas utilizam um circuito de comutação para converter a tensão de entrada em uma tensão de saída desejada. Esse circuito de comutação opera em alta frequência, o que permite a redução do tamanho e peso da fonte de alimentação, além de aumentar sua eficiência energética.

As fontes de alimentação chaveadas podem fornecer uma tensão de saída estável e regulada, mesmo com variações na tensão de entrada e na carga do circuito. Além disso, elas são capazes de fornecer alta potência, tornando-as adequadas para uma ampla gama de aplicações, desde eletrônicos de consumo até equipamentos industriais.

No entanto, as de alimentação chaveadas também têm algumas desvantagens. Elas podem gerar mais ruído e interferência eletromagnética do que as fontes de alimentação lineares. Além disso, o circuito de comutação pode introduzir distorções harmônicas na forma de onda da tensão de saída.

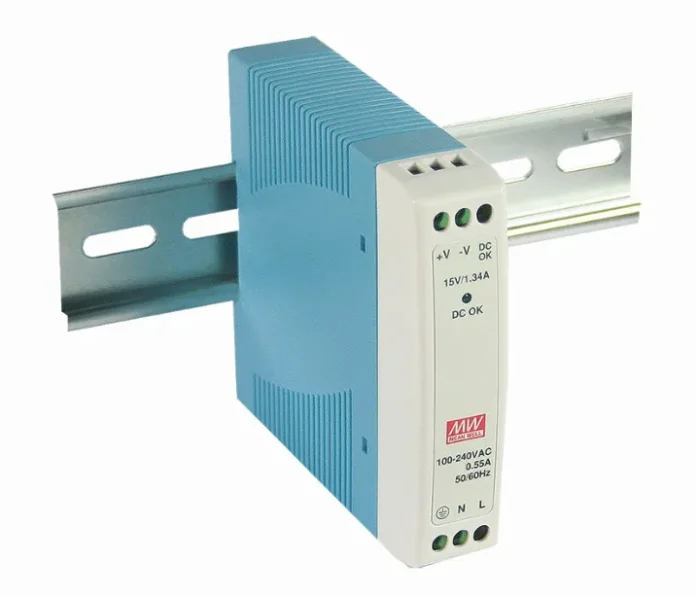

MDR-10 – Fonte de Alimentação Chaveada 10 Watts, Trilho DIN

Guia Completo dos Tipos de Fontes de Alimentação Eletrônicas

Fontes de Alimentação de Comutação

O que é uma Fonte de Alimentação de Comutação?

Uma Fonte de Alimentação de Comutação é um dispositivo eletrônico que converte a corrente alternada (CA) em corrente contínua (CC) por meio de um processo chamado comutação. Ela é amplamente utilizada em eletrônica, como em computadores, eletrônicos de consumo e equipamentos industriais, devido à sua eficiência energética e tamanho compacto.

As de alimentação de comutação são uma variação das fontes de alimentação chaveadas. Elas utilizam um circuito de comutação que opera em alta frequência para converter a tensão de entrada em uma tensão de saída desejada. A principal diferença em relação é que as fontes de alimentação de comutação são projetadas para ter uma eficiência energética ainda maior.

Essas fontes de alimentação são capazes de fornecer uma tensão de saída estável e regulada, mesmo com variações na tensão de entrada e na carga do circuito. Elas também podem fornecer alta potência, tornando-as adequadas para uma ampla gama de aplicações. Além disso são mais compactas e leves em comparação com as fontes de alimentação lineares.

No entanto, assim como as fontes de alimentação chaveadas, as fontes de alimentação de comutação podem gerar ruído e interferência eletromagnética. Porém, os projetos mais recentes têm se concentrado em reduzir esses problemas, tornando as fontes de alimentação de comutação uma escolha cada vez mais popular em muitas aplicações.

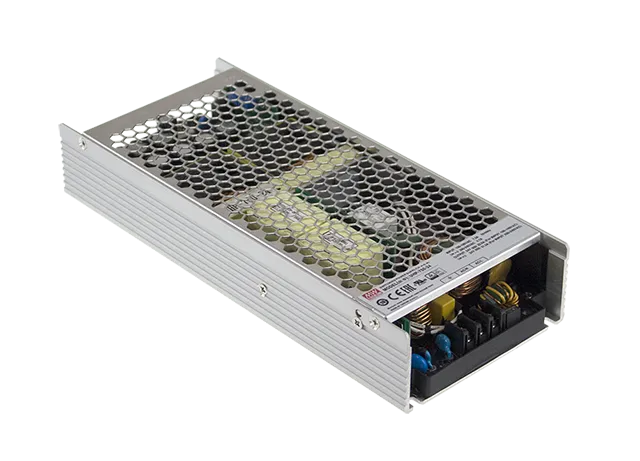

UHP-750 – Tipo Slim de 750 W com fonte de comutação PFC

Guia Completo dos Tipos de Fontes de Alimentação Eletrônicas

Fontes de Alimentação Reguladas

O que é uma Fonte de Alimentação Regulada?

Uma fonte de alimentação regulada é um dispositivo eletrônico que fornece energia elétrica de maneira estável e controlada para outros componentes ou dispositivos eletrônicos. Ela garante que a tensão e a corrente fornecidas sejam constantes e adequadas às necessidades dos dispositivos conectados, evitando oscilações e picos que possam danificá-los.

As fontes de alimentação reguladas são projetadas para fornecer uma tensão de saída estável e regulada, independentemente de variações na tensão de entrada e na carga do circuito. Geralmente incluem um regulador de tensão que ajusta a tensão de saída para manter um valor constante, mesmo em condições variáveis.

As fontes de alimentação reguladas são amplamente utilizadas em aplicações eletrônicas que exigem uma tensão de saída precisa e estável. Elas são comumente encontradas em computadores, equipamentos de comunicação, dispositivos médicos e muitos outros dispositivos eletrônicos.

Existem diferentes tipos de reguladores de tensão utilizados em fontes de alimentação reguladas, como reguladores lineares, reguladores de comutação e reguladores de tensão programáveis. Cada tipo de regulador possui suas próprias características e vantagens, e a escolha depende das necessidades específicas da aplicação.

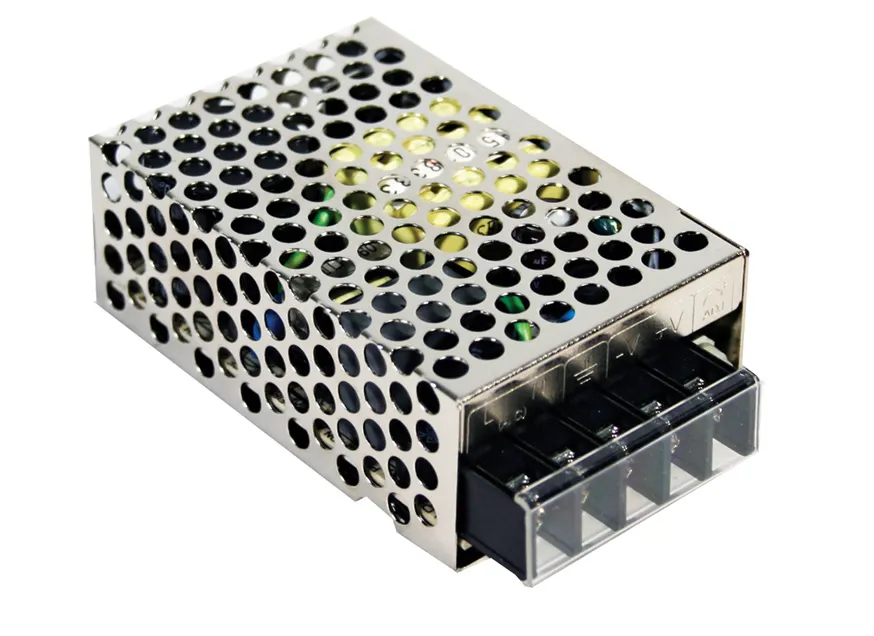

RS-25 – Fonte de Alimentação Chaveada 25 Watts Miniatura

Guia Completo dos Tipos de Fontes de Alimentação Eletrônicas

Fontes de Alimentação Não Reguladas

O que é uma Fonte de Alimentação não Regulada?

Uma fonte de alimentação não regulada é um dispositivo que fornece energia elétrica aos componentes de um sistema sem regular a tensão de saída.

As fontes de alimentação não reguladas fornecem uma tensão de saída que pode variar de acordo com as variações na tensão de entrada e na carga do circuito. Elas são mais simples e econômicas do que as fontes de alimentação reguladas, pois não incluem um regulador de tensão.

Essas fontes de alimentação são comumente encontradas em aplicações de baixa potência, como brinquedos, rádios portáteis e outros dispositivos eletrônicos de consumo. No entanto, elas geralmente não são adequadas para aplicações que exigem uma tensão de saída precisa e estável.

As fontes de alimentação não reguladas têm a vantagem de serem mais simples e mais baratas de projetar e fabricar. No entanto, elas podem não ser adequadas para todas as aplicações, principalmente aquelas que exigem uma tensão de saída precisa.

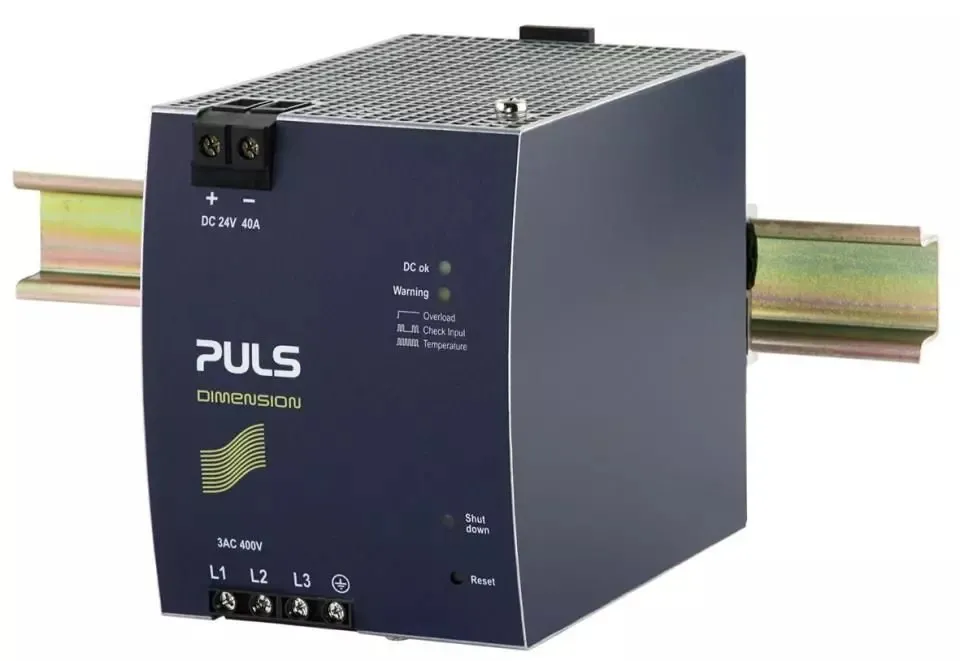

XT40.241 – Fonte de Alimentação 960 Watts, 3 Fases, Semirregulada, 24V 40A, PFC

Guia Completo dos Tipos de Fontes de Alimentação Eletrônicas

Fontes de Alimentação de Tensão Fixa

O que é uma Fonte de Alimentação de Tensão Fixa?

Uma Fonte de Alimentação de Tensão Fixa é um dispositivo eletrônico que fornece uma tensão constante e estável para alimentar outros componentes ou dispositivos. A tensão de saída dessas fontes é pré-configurada e não pode ser alterada, garantindo assim um fornecimento de energia consistente e confiável.

As fontes de alimentação de tensão fixa fornecem uma tensão de saída constante e específica, independentemente das variações na tensão de entrada e na carga do circuito. São amplamente utilizadas em aplicações eletrônicas que requerem uma tensão de saída precisa e estável, como circuitos integrados e microcontroladores.

As fontes de alimentação de tensão fixa podem ser encontradas em uma ampla variedade de tensões de saída, como 5V, 12V e 24V. Elas são utilizadas em uma variedade de dispositivos eletrônicos, desde computadores e smartphones até sistemas de áudio e equipamentos industriais.

Essas fontes de alimentação geralmente são reguladas e podem ser lineares ou chaveadas, dependendo das necessidades da aplicação. A escolha entre uma fonte de alimentação linear ou chaveada depende de fatores como eficiência energética, tamanho e custo.

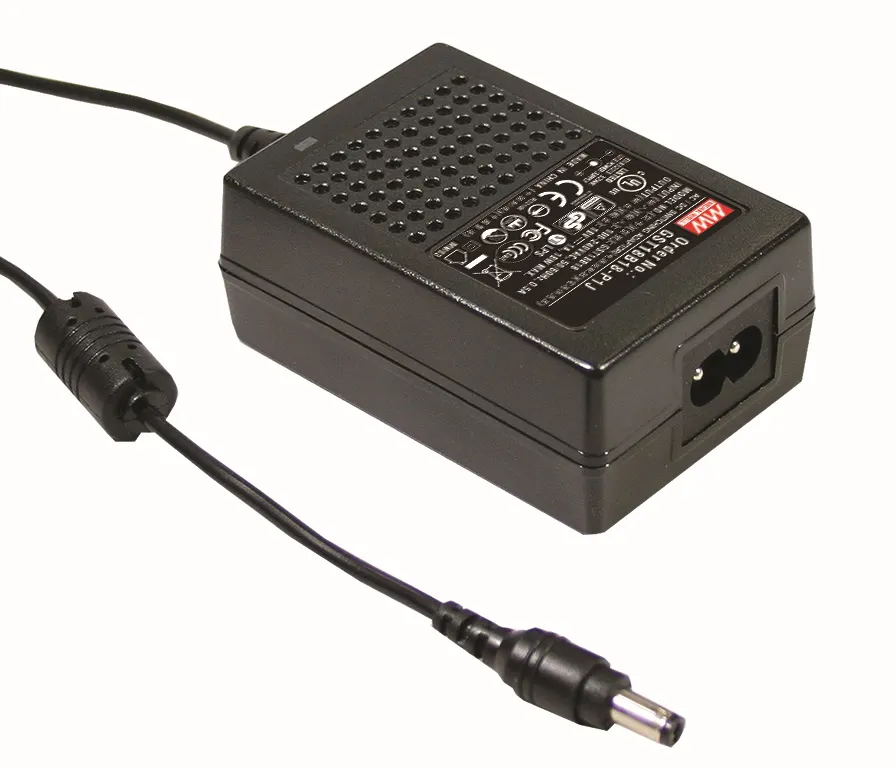

GST18B – Fonte de Alimentação Adaptador Tipo Mesa 18 Watts

Guia Completo dos Tipos de Fontes de Alimentação Eletrônicas

Fontes de Alimentação de Tensão Variável

O que é uma Fonte de Alimentação de Tensão Variável?

Uma fonte de alimentação de tensão variável é um dispositivo que fornece energia elétrica com a capacidade de ajustar a tensão de saída de acordo com as necessidades específicas.

As fontes de alimentação de tensão variável permitem ajustar a tensão de saída de acordo com as necessidades do circuito eletrônico. São amplamente utilizadas em aplicações que exigem uma tensão de saída ajustável, como experimentos de laboratório, testes de componentes eletrônicos e desenvolvimento de protótipos.

Essas fontes de alimentação podem ser reguladas e podem ser lineares ou chaveadas, dependendo das necessidades da aplicação. Elas permitem a seleção de uma faixa de tensão de saída específica e fornecem uma tensão estável dentro dessa faixa.

As fontes de alimentação de tensão variável são encontradas em diferentes formatos, como bancadas de laboratório e módulos portáteis. Elas são amplamente utilizadas por engenheiros e técnicos eletrônicos em seus projetos e testes.

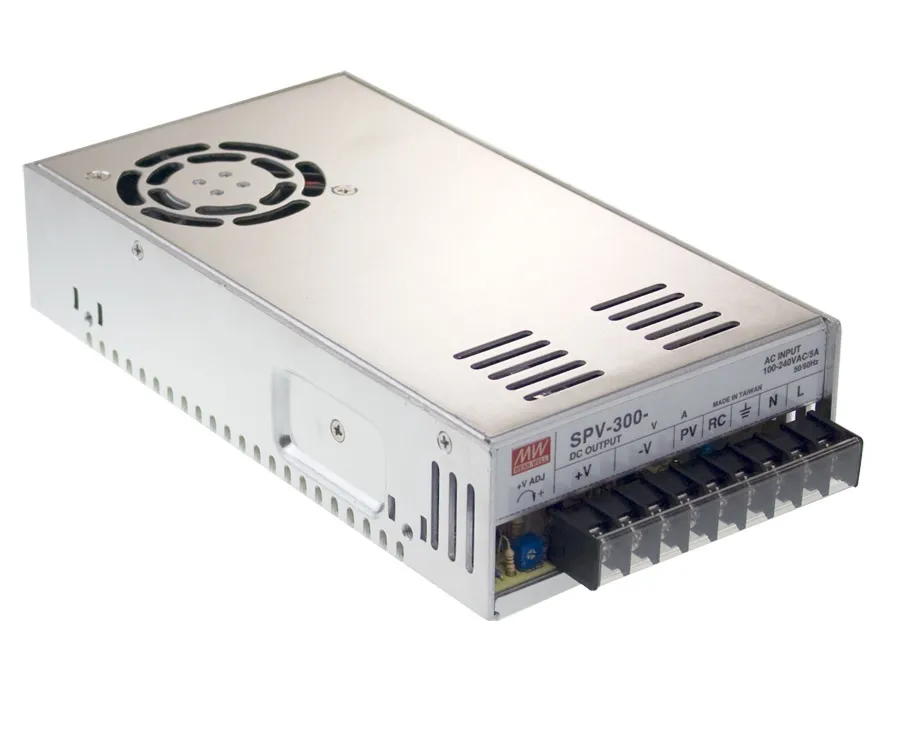

SPV-300 – Fonte de Alimentação 300 Watts, Programável, Função PFC

Guia Completo dos Tipos de Fontes de Alimentação Eletrônicas

Conclusão

Neste artigo, exploramos os diferentes tipos de fontes de alimentação, desde as lineares até as chaveadas, reguladas e não reguladas, bem como as fontes de alimentação de tensão fixa e variável. Cada tipo de fonte de alimentação possui suas próprias características e vantagens, e a escolha depende das necessidades específicas da aplicação.

As fontes de alimentação lineares são comumente encontradas em aplicações que requerem baixo ruído e baixa interferência eletromagnética, enquanto as fontes de alimentação chaveadas são mais adequadas para aplicações que exigem alta potência e eficiência energética. As fontes de alimentação reguladas são amplamente utilizadas quando é necessária uma tensão de saída precisa e estável e as de alimentação não reguladas são mais simples e econômicas.

Independentemente do tipo de fonte de alimentação escolhida, é importante considerar fatores como eficiência energética, tamanho, custo e requisitos específicos da aplicação. As fontes de alimentação são fundamentais para o funcionamento confiável e estável de qualquer sistema eletrônico, e a escolha adequada pode garantir o bom desempenho do circuito.

Agradecimento

Esperamos que você tenha gostado deste artigo.

Se você ficou com alguma dúvida ou quer saber mais sobre esse assunto, deixe um comentário no nosso blog ou no nosso fórum de discussões.

Nossa engenharia terá o maior prazer em responder ao seu e-mail as suas perguntas e ajudá-lo a entender melhor esse tema.

Também gostaríamos de saber a sua opinião sobre este texto. Você o achou informativo, didático e envolvente? Você aprendeu algo novo com ele? Você tem alguma sugestão de melhoria ou de outro tópico que você gostaria de ver no nosso blog?

Sua participação é muito importante para nós, pois nos ajuda a melhorar a qualidade dos nossos conteúdos e a atender as suas necessidades e expectativas. Por isso, não deixe de nos enviar o seu feedback.

Agradecemos pela sua leitura e esperamos vê-lo novamente em breve no nosso blog. Até a próxima! 😊
