Introdução
O Cabo NTC Thermistor da ICP DAS é um componente crítico em sistemas de aquisição de dados, conhecido por combinar um elemento NTC sensível com revestimento em resina epóxi para proteção mecânica e contra umidade. Desde a primeira leitura, este artigo aborda o produto em profundidade técnica e aplicações industriais, incluindo integração com SCADA e IIoT, usando termos como cabo NTC resina epóxi e thermistor NTC para otimização semântica.
Profissionais de automação, integradores e engenheiros de controle encontrarão aqui orientações práticas sobre seleção, instalação, calibração e integração com módulos ICP DAS. Vamos discutir também normas aplicáveis, conceitos como MTBF (Mean Time Between Failures) e equações de caracterização (ex.: Steinhart–Hart) para modelagem da relação resistência-temperatura.
Ao longo do texto há tabelas, checklists e CTAs técnicos para especificações e compra. Para aplicações que exigem essa robustez, a série Cabo NTC Thermistor da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite suporte técnico: https://www.lri.com.br/aquisicao-de-dados/cabo-ntc-thermistor-resina-epoxi-40-c-80-c
Introdução ao Cabo NTC Thermistor da ICP DAS

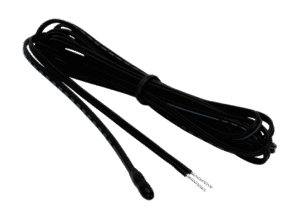

O Cabo NTC Thermistor da ICP DAS integra um sensor NTC (Negative Temperature Coefficient) fixado em um cabo com encapsulamento em resina epóxi, oferecendo resistência a umidade e vibração em ambientes industriais. O princípio de funcionamento baseia-se na variação de resistência com temperatura, que pode ser linearizada via equação de Steinhart–Hart ou curvas de calibração específicas.
Este cabo é usado como extensão sensorial em painéis, retrancas e máquinas, permitindo leituras diretas por módulos de aquisição de temperatura ou por entradas acondicionadas de I/O. A resina epóxi protege o termistor contra penetração de agentes químicos e melhora o desempenho em aplicações outdoor e em processos com variação térmica.
Do ponto de vista de engenharia, o componente reduz pontos de falha em instalações críticas e simplifica manutenção, pois o encapsulamento minimiza oxidação de terminais e efeitos de umidade que comprometem a estabilidade das medições.
Principais aplicações e setores atendidos pelo Cabo NTC Thermistor da ICP DAS
O cabo é amplamente usado em HVAC (aquecimento, ventilação e ar-condicionado) para medição de ar e ambientes, otimizando controles PID e economizando energia. Em edifícios comerciais, seu baixo custo e facilidade de integração permitem monitoramento em rede e ganho direto em fator de potência operacional via melhor controle térmico.
Na automação industrial e fábricas, o cabo monitora temperaturas de máquinas, fornos e invólucros, reduzindo paradas por superaquecimento. Em utilities e usinas de energia, é empregado em painéis e subsistemas para manutenção preditiva, onde dados confiáveis alimentam analytics e aumentam o MTBF dos ativos.
Setores como food & pharma, laboratórios e óleo & gás usam versões com resina epóxi para garantir conformidade higienística e resistência química. Para integração IIoT e SCADA, o cabo fornece sinais compatíveis com módulos ICP DAS, permitindo telemetria via Modbus, OPC UA ou MQTT.
Especificações técnicas do Cabo NTC Thermistor da ICP DAS (Tabela resumida)
Abaixo está uma tabela resumida com parâmetros-chave do cabo NTC thermistor; valores típicos são fornecidos como referência — confirme sempre na ficha técnica do lote/modelo. Esses parâmetros impactam diretamente a precisão e aplicabilidade em sistemas de aquisição de dados industriais.
As normas de segurança elétrica aplicáveis a sistemas associados (ex.: fontes de alimentação e condicionadores) incluem IEC/EN 62368-1 e, quando aplicável em ambientes médicos, IEC 60601-1; verifique requisitos de certificação para sua aplicação.
Parâmetros como impedância parasita, diâmetro e resistência nominal influenciam o dimensionamento de cabos e os esquemas de condicionamento (pull-up, filtros RC), portanto devem ser validados em bancada antes da instalação.
Tabela de especificações sugerida
| Parâmetro | Especificação | Valor típico | Observação |
|---|---|---|---|
| Tipo de sensor | NTC Thermistor | — | — |
| Faixa de temperatura operacional | -40 °C a 80 °C | — | confirmar com ficha técnica |
| Tolerância/Precisão | ±0.2°C a ±1% | — | conforme lote e classe |
| Resistência nominal (25 °C) | 10 kΩ (exemplo) | — | confirmar modelo |
| Material do cabo/revestimento | Resina epóxi / isolamento | — | proteção contra umidade |
| Diâmetro e comprimento padrão | Ø ~2–4 mm / 1–5 m | — | opções sob encomenda |
| Impedância/Capacitância parasita | 10 anos (teórico) | — | garantir manutenção preventiva |
| Certificações / Normas | CE, RoHS | — | se aplicável |
Importância e benefícios do Cabo NTC Thermistor da ICP DAS para aquisição de dados
A principal vantagem do cabo é a estabilidade a longo prazo das leituras em ambientes agressivos, reduzindo deriva por umidade graças à resina epóxi. Isso resulta em menor necessidade de recalibração e menor custo operacional no ciclo de vida (TCO).
Em sistemas de aquisição, sinais provenientes de termistores NTC encapsulados apresentam menor ruído quando utilizados com cabeamento adequado e com filtragem/condicionamento nos módulos ICP DAS. Isso melhora a qualidade dos indicadores (KPIs) para manutenção preditiva e controle de processo.
Além disso, a compatibilidade direta com entradas de termistor e módulos ADC facilita integração com arquiteturas SCADA/IIoT, acelerando o rollout de projetos de Indústria 4.0 com alta confiabilidade.
Diferenciais técnicos do Cabo NTC Thermistor da ICP DAS frente a alternativas
O encapsulamento em resina epóxi é um diferencial chave frente a termistores isolados convencionalmente, oferecendo melhor proteção contra umidade, vibração e agressões químicas. Essa robustez aumenta o MTBF e reduz falhas intermitentes por corrosão de contatos.
Comparado a soluções com termopares, os NTC oferecem maior sensibilidade em faixas de temperatura baixas-media e melhor resolução para controle fino de processos. Em relação às RTDs (Pt100), termistores são mais econômicos e têm maior variação de resistência por grau, mas apresentam menor linearidade e faixa de medição.
No custo total de propriedade, o cabo NTC com resina reduz retrabalhos e custos de manutenção, especialmente quando integrado com módulos ICP DAS que oferecem condicionamento dedicado e filtros de ruído configuráveis.
Guia prático de instalação e uso do Cabo NTC Thermistor da ICP DAS
Antes da instalação, verifique comprimento, resistência nominal e tolerância segundo a aplicação. Use instrumentos de medição (multímetro de precisão) para validar resistência ao receber o cabo. Planeje o roteamento para minimizar exposição a campos eletromagnéticos e fontes de calor localizado.
Fixe o cabo com grampos que não comprimam o revestimento de resina; evite curvas com raio menor que 5× o diâmetro do cabo para não gerar esforços mecânicos no encapsulamento. Em ambientes com risco químico, escolha materiais de fixação compatíveis para não degradar a epóxi.
No comissionamento, registre leituras de referência a três pontos de temperatura e compare com um calibrador certificado. Documente a curva de correção (Steinhart–Hart ou tabela LUT) no software de aquisição para garantir linearidade e rastreabilidade.
Seleção do modelo correto
Escolha resistência nominal (ex.: 10 kΩ @25°C) considerando a sensibilidade do módulo I/O e a faixa de temperatura do processo. Para medições de alta precisão, prefira modelagens com tolerância menor (±0.2°C) e solicite lote com garantia de curva de calibração.
Determine comprimento e diâmetro conforme distância ao módulo e restrições mecânicas. Comprimentos maiores aumentam capacitância e suscetibilidade a ruído — para distâncias longas, avalie o uso de condicionadores ou transmissão digital próxima ao sensor.
Verifique compatibilidade com o módulo ICP DAS (entrada para termistor vs entrada para RTD/termopar) e, se necessário, escolha modelo com terminais prontos para crimpar ou com conectores específicos para reduzir tempo de instalação.
Procedimento de instalação segura
Roteie o cabo longe de cabos de potência (motores, inversores) para evitar acoplamento de ruído; quando não for possível, utilize blindagem e aterramento correto. Em painéis eléctricos, mantenha separação física entre condutores de sinal e de potência.
Use conduítes ou proteção mecânica em pontos sujeitos a abrasão. Evite exposição direta a fontes de calor acima da faixa operacional do cabo para não comprometer o polímero da resina. Em ambientes explosivos, confirme certificações e zoneamento antes da instalação.
Aterre corretamente a blindagem (se presente) em um único ponto para evitar loops de terra; utilize filtros RC no módulo de aquisição caso haja ruído persistente.
Conexão elétrica e esquema para aquisição de dados
Para leitura por módulos ICP DAS, o termistor NTC normalmente é conectado em um divisor resistivo com pull-up ou pull-down, dependendo do módulo. Configure o circuito de condicionamento conforme a resistência nominal e a faixa do ADC para maximizar resolução.
Exemplo de esquema: Vcc → resistor de referência → termistor → GND, medir tensão no nó entre resistor e termistor. Calcule resistor de referência próximo ao valor da resistência nominal para linearização otimizada no ponto de operação.
Adicione filtros RC (ex.: 10 kΩ e 0.1 µF) para reduzir ruído de alta frequência e se necessário use amplificadores de instrumentação para sinais de baixa amplitude; módulos ICP DAS com entradas para thermistor costumam incluir parâmetros configuráveis via software.
Testes e calibração in situ
Valide leituras com um multímetro de precisão e um banho calibrado ou bloco seco para três pontos (baixa, média, alta). Registre desvios e gere uma curva de correção ou coeficientes Steinhart–Hart.
Implemente calibração no software de aquisição (escala e compensação) e verifique a linearidade em 5–7 pontos se o processo exigir alta acurácia. Para aplicações regulatórias, mantenha certificado de calibração e rastreabilidade metrológica.
Realize testes de rejeição de ruído (simular carga/acionamento elétrico) e monitore deriva durante 24–72h para confirmar estabilidade antes de colocar em operação contínua.
Integração do Cabo NTC Thermistor da ICP DAS com sistemas SCADA/IIoT e IIoT, SCADA, aquisição de dados
A integração consiste em mapear a entrada de temperatura do módulo ICP DAS para tags no SCADA e publicar métricas relevantes para plataformas IIoT via gateways. Protocolos comuns: Modbus TCP/RTU, MQTT e OPC UA para maior interoperabilidade.
Boas práticas incluem conversão local para unidades físicas (°C), aplicação de filtros (média móvel, Kalman) e envio de metadados (qualidade do sinal, estado do sensor). Isso facilita alarmes e dashboards para manutenção preditiva.
Considere segurança: autenticação, criptografia TLS em gateways, e segregação de VLAN para tráfego de sensoriamento. A integridade dos dados é crítica para modelos preditivos e para reduzir falsos positivos em estratégias de manutenção.
Interfaces e módulos ICP DAS compatíveis
Módulos ADC e entradas termistor da linha ICP DAS (ex.: módulos 8-ch thermistor) permitem leitura direta de NTC com suporte a curvas e compensações. Outros módulos oferecem multiplexação, isolamento e condicionamento.
Para longas distâncias, use módulos remotos com conversão digital próximo ao sensor (smart nodes) ou gateways com suporte a protocolos IIoT. Verifique o manual ICP DAS para parâmetros de pull-up interno e ranges configuráveis.
Ao selecionar módulo, priorize isolamento galvânico quando sensores estiverem expostos a laços de terra ou sistemas com fontes de alta tensão, minimizando riscos e ruído.
Boas práticas para envio de dados ao SCADA/IIoT
Defina frequência de amostragem baseada na dinâmica do processo (ex.: 1–10s para HVAC, Módulo ICP DAS (entrada thermistor) -> Gateway IIoT -> Broker MQTT/Servidor OPC UA -> Cloud/SCADA**. Esse fluxo permite aquisição local robusta com entrega segura e escalável.
No gateway, aplique transformação de dados (unidades, linearização) e políticas de segurança (TLS, credenciais). Na nuvem, use analytics para previsão de falhas e dashboards em tempo real.
Para projetos piloto, validar cadeia ponta-a-ponta é essencial: desde leitura do termistor até visualização e alarmes no SCADA e relatórios de manutenção.
Exemplos práticos de uso do Cabo NTC Thermistor da ICP DAS em aplicações reais
A seguir, estudos de caso sintetizados que ilustram ganho operacional e redução de custos com a adoção do cabo NTC com resina epóxi integrado com plataformas ICP DAS. Cada caso inclui objetivo, desafio, solução e resultado mensurável.
Esses exemplos ajudam a demonstrar ROI, tempo de payback e impactos sobre MTBF e eficiência energética quando corretamente implementados e integrados ao IIoT.
Para mais leituras sobre integração IIoT e seleção de sensores, consulte nossos artigos: https://blog.lri.com.br/iiot-scada-integracao-modbus-mqtt e https://blog.lri.com.br/como-escolher-sensores-temperatura
Caso 1 — Monitoramento HVAC em edifício comercial
Objetivo: reduzir consumo de energia e melhorar conforto. Desafio: sensores expostos a umidade e variação de carga. Solução: instalação do Cabo NTC Thermistor da ICP DAS em dutos e salas, integrados a controlador lógico via módulos ICP DAS.
Resultado: melhoria de 8–12% na eficiência do sistema HVAC devido a controles PID mais precisos e menor tempo de ciclo, além de redução de chamadas de manutenção relacionadas a sensores por 60%.
CTA suave: Para aplicações que exigem essa robustez, a série Cabo NTC Thermistor da ICP Das é a solução ideal. Confira as especificações e solicite amostra: https://www.lri.com.br/aquisicao-de-dados/cabo-ntc-thermistor-resina-epoxi-40-c-80-c
Caso 2 — Controle térmico em célula de produção industrial
Objetivo: reduzir rejeitos por controle térmico impreciso durante cura de componentes. Desafio: ambiente com spray químico e vibração. Solução: substituição de sensores convencionais por cabos NTC encapsulados e integração com RTU ICP DAS para controle closed-loop.
Resultado: diminuição de 25% nas peças fora de especificação e menos paradas para substituição de sensores, com melhoria do MTBF.
Considere também nossos guias de aplicação e produtos relacionados no blog: https://blog.lri.com.br
Caso 3 — Integração em laboratório/ensaios
Objetivo: obter leituras rastreáveis e de alta resolução. Desafio: necessidade de calibrações frequentes e documentação. Solução: uso de cabos NTC com lote rastreável e calibração certificada, integrados a sistema de aquisição ICP DAS com registro automático.
Resultado: conformidade com protocolos de qualidade, redução do tempo de teste e facilidade de auditoria por manter histórico e interpolação calibrada diretamente no SCADA.
CTA técnico: Consulte especificações detalhadas e suporte para integração via blog técnico: https://blog.lri.com.br
Comparação do Cabo NTC Thermistor da ICP DAS com produtos similares da ICP DAS e alternativas do mercado
O cabo NTC resina epóxi se destaca em ambientes com umidade e agressões químicas frente a termistores nus. Em comparação com RTDs (Pt100), apresenta maior sensibilidade e menor custo, mas faixa de operação mais limitada e menor linearidade.
Termopares cobrem faixas mais amplas e temperaturas elevadas, mas têm menor sensibilidade em baixas temperaturas e exigem compensação de junta fria. A escolha depende de faixa, precisão e custo total.
Produtos ICP DAS alternativos incluem módulos para termopares e RTDs; a decisão técnica deve considerar requisitos de processo, necessidade de isolamento galvânico, e a facilidade de integração com controladores e gateways.
Quando escolher NTC vs RTD ou termopar
Escolha NTC quando precisar de alta sensibilidade em faixas -40 a +150 °C com solução econômica. Prefira RTD (Pt100) quando a linearidade e estabilidade a longo prazo em faixas médias e altas forem críticas. Use termopar para faixas muito altas (>400 °C) ou ambientes com resposta rápida.
Considere o custo, disponibilidade de entradas no módulo de aquisição e a precisão exigida pelo processo. Em aplicações reguladas, avalie requisitos metrológicos e certificações.
Na prática, muitos sistemas combinam sensores para cobrir diferentes ranges, usando lógica de negócio no SCADA para tratar dados heterogêneos.
Tabela comparativa rápida
| Produto | Faixa | Precisão | Ambiente | Custo relativo | Observação |
|---|---|---|---|---|---|
| Cabo NTC (epóxi) | -40 a 80 °C | ±0.2–1% | Umidade/vibração | Baixo | Boa sensibilidade em baixa faixa |
| Pt100 (RTD) | -200 a 600 °C | ±0.1–0.5% | Estável/industrial | Médio | Alta linearidade |
| Termopar (K) | -200 a 1260 °C | ±1–2% | Alta temperatura | Baixo | Requer compensação |
Erros comuns, cuidados e detalhes técnicos críticos ao usar o Cabo NTC Thermistor da ICP DAS
Erros típicos incluem uso de comprimento de cabo inadequado, sem considerar capacitância parasita, e cabeamento próximo a motores ou inversores sem blindagem. Esses erros geram leituras erráticas e falsos alarmes.
Outra falha comum é não verificar a tolerância do termistor ao comprar em lotes, o que pode introduzir inconsistências entre sensores. Sempre solicite ficha técnica e, se possível, curvas de calibração por lote.
Por fim, negligenciar o aterramento correto da blindagem e a falta de testes pós-instalação compromete a integridade dos dados. Adote checklists de verificação e mantenha registros de manutenção.
Diagnóstico rápido de leituras erráticas
Checklist: 1) Verifique continuidade e resistência no ponto frio com multímetro; 2) Inspecione visualmente encapsulamento e terminais; 3) Meça ruído com osciloscópio e verifique acoplamento com cabos de potência.
Se houver deriva lenta, suspeite de contaminação por umidade ou degradação da epóxi; caso leituras pulem, revise conexões mecânicas e interferência eletromagnética.
Registro de logs e comparação com um sensor de referência ajudam a isolar problema sistematicamente, reduzindo tempo de diagnóstico.
Manutenção preventiva e inspeção
Recomenda-se inspeção visual semestral e verificação elétrica anual para aplicações críticas. Em ambientes agressivos, aumente a frequência para trimestral.
Mantenha histórico de resistência a 25 °C e comparações com curva de calibração para detectar deriva gradual. Troque sensores que apresentem variação fora da tolerância definida.
Inclua checklists de inspeção no sistema de CMMS para integrar a manutenção ao fluxo de gestão de ativos e análise de MTBF.
Conclusão técnica e chamada para ação — Solicite cotação e suporte ICP DAS
O Cabo NTC Thermistor da ICP DAS oferece solução equilibrada entre custo, sensibilidade e robustez para aplicações de aquisição de dados em ambientes industriais. Sua resina epóxi e compatibilidade com módulos ICP DAS reduzem riscos de falhas e facilitam integração IIoT/SCADA.
Para projetos que demandam especificação técnica, solicite amostras, ficha técnica e suporte de aplicação com engenharia. A ICP DAS fornece consultoria para dimensionamento e para seleção de módulos adequados ao seu cenário.
Peça cotação e fale com o time técnico para avaliação de lote, calibração e opções customizadas: https://www.lri.com.br/aquisicao-de-dados/cabo-ntc-thermistor-resina-epoxi-40-c-80-c
Perspectivas futuras e recomendações estratégicas para Cabo NTC Thermistor da ICP DAS
Tendências apontam para sensores com processamento embarcado e conectividade nativa (sensores digitais), porém cabos NTC robustos continuarão relevantes onde custo, simplicidade e alta sensibilidade são prioridades. A convergência com analytics e manutenção preditiva aumenta o valor desses sensores.
Recomenda-se projetar arquiteturas com possibilidade de upgrade para nós inteligentes próximos ao sensor (edge computing), mantendo o cabo NTC como transdutor primário. Isso preserva investimentos e facilita migração para IIoT.
Finalmente, adote práticas de qualificação de fornecedores, solicite certificados de conformidade e planeje campanhas de calibração regular para garantir dados confiáveis a longo prazo.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Incentivo: comente abaixo dúvidas sobre seleção, integração ou peça exemplos de cálculo para seu caso — nossa equipe técnica responderá. Perguntas técnicas são bem-vindas!
