Introdução
O Cabo NTC Thermistor (Resina Epóxi -40°C a 80°C, modelo 9525 da ICP DAS) é um sensor passivo de temperatura em formato de cabo, projetado para medições confiáveis em aplicações industriais, de utilities e IIoT. Neste artigo técnico vou explicar o princípio de funcionamento do termístor NTC, as principais características do cabo 9525, e como integrá-lo a sistemas de aquisição e SCADA usando módulos ICP DAS. A combinação de resina epóxi, blindagem e condutores robustos torna o 9525 ideal para ambientes agressivos onde precisão e durabilidade são críticas.
O texto é direcionado a engenheiros de automação, integradores de sistemas, profissionais de TI industrial e compradores técnicos. Vou trazer normas pertinentes (como IEC/EN 62368-1 e IEC 60601-1 quando aplicável aos sistemas onde o sensor é integrado), métricas de confiabilidade (MTBF), e conceitos relevantes de instrumentação, além de instruções práticas de instalação, calibração e integração. A linguagem será técnica e direta, com listas, tabelas e exemplos de aplicação para facilitar o projeto e seleção do sensor.
Se preferir, posso expandir seções específicas (diagramas de ligação, scripts de configuração SCADA, templates de relatório). Pergunte nos comentários ou solicite um exemplo de diagrama para o seu painel — incentivamos a interação técnica para adaptar o 9525 ao seu projeto.
Introdução ao Cabo NTC Thermistor (Resina Epóxi -40°C a 80°C, modelo 9525 da ICP DAS): visão geral e conceito fundamental

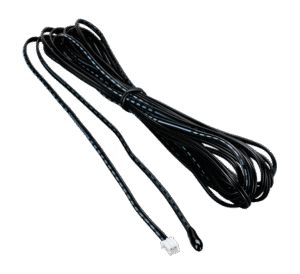

O cabo 9525 é um termístor NTC encapsulado em resina epóxi, cuja resistência elétrica decresce com o aumento da temperatura (coeficiente negativo). Ele combina o elemento sensível NTC no núcleo com condutores e uma cobertura de epóxi que protege contra umidade, vibração e contaminação química leve. Esse projeto de encapsulamento permite a instalação direta em tubos, painéis e dentro de dutos, fornecendo leituras rápidas e repetíveis.
O princípio físico é simples: um material semicondutor dopado apresenta variação exponencial de resistência com a temperatura, descrita pela equação Beta (B) entre duas temperaturas de referência. O usuário interpreta a resistência medida com uma curva R vs T ou tabelas de conversão, usando o coeficiente Beta fornecido pelo fabricante. Em sistemas de aquisição, o termístor é lido por entradas de alta impedância ou por pontes/resistores de referência para linearização e escala.
Para o engenheiro, o diferencial prático do 9525 está na faixa útil de -40°C a 80°C, no encapsulamento epóxi e na compatibilidade com módulos de aquisição ICP DAS. A robustez permite uso em HVAC, painéis elétricos, linhas de processo e sistemas embarcados IIoT, mantendo precisão e baixo custo de manutenção.
O que é o Cabo NTC Thermistor? — princípio físico e componentes principais
O termístor NTC (Negative Temperature Coefficient) é um sensor resistivo cujo valor diminui exponencialmente com a temperatura. No 9525, o elemento NTC é conectado a condutores elétricos isolados e encapsulado em resina epóxi que atua como barreira física e dielétrica, mantendo a estabilidade da leitura em ambientes com variação mecânica e contaminantes.
Os componentes principais do cabo 9525 são: núcleo NTC (material cerâmico dopado), camada de epóxi que protege e molda o sensor, condutores de cobre com isolamento, e opcionais blindagem para reduzir ruído elétrico em ambientes industriais. A blindagem é particularmente importante quando o cabo percorre painéis com invertidores de frequência, motores ou linhas de alimentação, onde ruído por acoplamento pode prejudicar leituras.
Do ponto de vista de projeto, o termístor deve ser tratado tanto como um sensor de resistência quanto como um elemento físico sensível à transferência térmica; o tempo de resposta depende da massa térmica do encapsulamento e do contato térmico com o meio medido. Em aplicações críticas, é comum validar curva R-T em bancada antes da instalação final.
Resumo técnico rápido para engenheiros e integradores
- Faixa operacional: -40°C a 80°C; elemento NTC com coeficiente Beta especificado pelo fabricante.
- Sensibilidade/precisão: tipicamente algumas décimas a poucas graus dependendo da tolerância e método de linearização; tempo de resposta curto graças ao encapsulamento de baixa massa.
- Compatibilidade: entradas resistivas de módulos ICP DAS, possibilidade de leitura via ponte ou ADC com circuitos de condicionamento.
Em termos de confiabilidade, considere MTBF do conjunto e exigências normativas do equipamento final. Embora o termístor seja um sensor passivo, a integração com fontes de alimentação e módulos deve observar normas como IEC/EN 62368-1 para segurança elétrica do sistema e IEC 60601-1 quando aplicado em equipamentos médicos. Para redução de ruído e precisão em ambientes industriais, técnicas de filtragem digital e amostragem adequada são recomendadas.
Principais aplicações e setores atendidos pelo Cabo NTC Thermistor 9525
O 9525 atende uma ampla gama de aplicações onde medições de temperatura confiáveis e econômicas são necessárias. Setores típicos incluem HVAC, automação industrial, utilities (subestações e estações de tratamento), alimentos e bebidas, e OEMs de equipamentos industriais. A robustez do encapsulamento e a faixa de temperatura tornam o sensor versátil para pontos de medição em painéis, dutos, superfícies e processos.
Na Indústria 4.0 e IIoT, o 9525 é frequentemente usado em redes de sensores distribuídos conectados a gateways ou módulos ICP DAS para telemetria. Em sistemas de manutenção preditiva, leituras de temperatura podem indicar hotspots em painéis elétricos, falha em rolamentos ou degradação de componentes, integrando-se com algoritmos que calculam tendências e alarmes.
Por fim, em aplicações regulamentadas ou sensíveis (por exemplo, processos alimentares), o encapsulamento em epóxi facilita a limpeza e reduz o risco de contaminação quando comparado a sensores expostos. Para projetos que exigem certificações ou conformidade documental, o 9525 se integra facilmente a soluções com certificação de componentes, reduzindo o custo total de validação.
Setores industriais e comerciais (HVAC, automação, energia, alimentos)
No HVAC, o 9525 é ideal para medição de temperatura em dutos, retornos e superfícies de serpentinas, oferecendo resposta rápida para controle de malhas de temperatura. Em automação, integra-se diretamente a módulos de aquisição ICP DAS para sinais de alarme e PID. Em utilities (energia), é usado para monitorar temperatura em painéis de distribuição e transformadores auxiliares.
Para a indústria de alimentos e bebidas, a resistência à umidade e a facilidade de encapsulamento permitem monitoramento de ambientes e equipamentos, desde que o material epóxi seja compatível com requisitos de limpeza. Em ambientes com requisitos sanitários rigorosos, verifique compatibilidade química do epóxi com agentes de limpeza.
OEMs valorizam o 9525 pela repetibilidade e pela facilidade de implementação em equipamentos embarcados, tudo isso com um custo unitário competitivo e baixo TCO (Total Cost of Ownership).
Aplicações específicas: monitoramento de temperatura, proteção e controle
Aplicações práticas incluem monitoramento de temperatura de painéis elétricos para prevenção de falhas elétricas, controle de processo em linhas de produção onde a temperatura influencia propriedades do produto, e monitoramento ambiental de salas críticas. Em proteção, leituras acima de thresholds podem gerar comandos de shutdown ou alertas via SCADA.
Em controle de processo, o 9525 pode ser usado como elemento de feedback em malhas PID quando acoplado a um módulo de entrada com linearização de termístor. Já em sistemas de manutenção preditiva, a frequência e a tendência de leitura são tão importantes quanto o valor instantâneo; recomenda-se amostragem contínua com armazenamento em histórico para análise de tendência.
Para integração em sistemas críticos, combine leituras do 9525 com redundância e verificação cruzada (por exemplo, pares de sensores ou uso de RTDs em pontos de referência) para aumentar segurança e confiabilidade operacional.
Especificações técnicas do Cabo NTC Thermistor 9525 — tabela e leitura detalhada
A tabela abaixo resume as principais especificações técnicas do modelo 9525. Use estes dados como referência inicial para seleção, sempre consultando o data sheet oficial para valores nominais e tolerâncias.
Tabela de especificações técnicas (resumo para projeto)
| Item | Especificação |
|---|---|
| Faixa de temperatura | -40°C a 80°C |
| Resistência nominal (25°C) | típico 10 kΩ (ver data sheet) |
| Tolerância | ±1% a ±5% (modelo/tolerância a confirmar) |
| Coeficiente Beta (B) | fornecido pelo fabricante (ex.: 3435 K) |
| Tempo de resposta (t63%) | típico alguns segundos (depende montagem) |
| Diâmetro do cabo | típico 2.0–3.0 mm (varia com versão) |
| Material do encapsulamento | Resina epóxi (proteção contra umidade) |
| Blindagem | Opcional/standard (ver variante) |
| Condutores | Cobre esmaltado / isolação de PVC ou Teflon |
| Certificações | Ver data sheet; atender requisitos de compatibilidade ambiental |
| Temperatura de armazenamento | -50°C a 100°C |
| MTBF/vida útil | estimativa conforme condições de uso (ex.: >100.000 h em condições estáveis) |
Curvas, tolerâncias e limites operacionais
A curva R vs T do NTC é não linear e usualmente definida por equação de Steinhart–Hart ou pelo coeficiente Beta entre duas temperaturas de referência. Para alta precisão, utilize tabela de calibração fornecida e aplique linearização por software ou circuito de condicionamento. Tolerâncias de fabricação (±1% a ±5%) impactam diretamente a precisão final; escolha a versão adequada ao seu requisito de erro máximo.
Limites absolutos incluem choque térmico (variações abruptas podem causar microtrincas na resina), exposição prolongada a agentes químicos agressivos e imersão contínua em líquidos não compatíveis com a resina. A temperatura máxima de operação não deve ser excedida para evitar degradação acelerada do encapsulamento e mudança irreversível na curva R-T.
Em projeto, inclua margem de segurança para deriva ao longo do tempo e calcule intervalos de recalibração. A vida útil prática depende de fatores como temperatura média de operação, ciclos térmicos e contaminação; para estimativas finas utilize modelos de degradação acelerada (Arrhenius) quando necessário.
Certificações, compatibilidade ambiental e vida útil esperada
Embora o sensor em si seja um componente, sua aplicação dentro de um sistema exige conformidade com normas aplicáveis ao produto final. Normas como IEC/EN 62368-1 (segurança de equipamentos de áudio/TV/IT) e IEC 60601-1 (equipamentos médicos) devem ser consideradas quando o sensor integra equipamentos sujeitos a essas normas. Para ambientes perigosos, verifique se há versões ATEX/IECEx ou requisitos de isolação.
Compatibilidade ambiental: a resina epóxi protege contra umidade e poeira (classificações IP dependem do conjunto de instalação), mas verifique resistência química a solventes e agentes de limpeza usados na planta. A expectativa de vida útil pode exceder 5–10 anos em condições benignas; ambientes severos reduzem esse tempo.
Para especificações formais de certificação e testes de resistência, consulte o data sheet e os auxiliares técnicos da ICP DAS e da LRI. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Importância, benefícios e diferenciais do Cabo NTC Thermistor 9525
O 9525 oferece relação custo-benefício atraente: baixa complexidade de leitura, manutenção reduzida e robustez de encapsulamento que minimiza substituições. A precisão adequada para grande parte das aplicações industriais torna o 9525 uma escolha eficiente onde RTDs seriam dispensáveis por custo ou massa térmica.
A resina epóxi contribui para resistência mecânica e estabilidade de leitura, reduzindo deriva causada por absorção de umidade. Comparado a termístores não encapsulados, o 9525 apresenta menor suscetibilidade a ruído e melhor durabilidade em ambientes industriais, diminuindo o MTTR (Mean Time To Repair).
Outro diferencial é a compatibilidade com a gama de módulos ICP DAS, facilitando integração direta com sistemas de aquisição, IO remotas e gateways IIoT, reduzindo o esforço de engenharia e acelerando o time-to-market.
Benefícios técnicos: precisão, robustez e resposta rápida
A combinação de núcleo NTC de baixa massa e encapsulamento fino em epóxi reduz a constante de tempo térmico, resultando em tempo de resposta rápido para aplicações de controle. A precisão é assegurada pela seleção de tolerâncias e por práticas de calibração, e a robustez mecânica reduz falhas por vibração e impacto.
Analogamente a um termômetro digital de contato com proteção, o 9525 oferece medições locais confiáveis sem a fragilidade de sensores expostos. Em sistemas com ruído elétrico, a blindagem do cabo e práticas de aterramento adequado diminuem erros induzidos.
Do ponto de vista de projeto, essa combinação técnica reduz alarmes falsos e intervenções de manutenção, impactando positivamente o OEE e o TCO.
Benefícios operacionais e econômicos
Operacionalmente, o 9525 é fácil de instalar e substituir, facilitando a padronização de pontos de medição em grandes plantas. A durabilidade e a resistência ao ambiente reduzem substituições e paradas não planejadas. Economicamente, o custo unitário baixo e a compatibilidade com módulos ICP DAS geram economia frente a soluções RTD ou termopares com condicionamento complexo.
A leitura consistente e a facilidade de integração com IIoT permitem transformar medições de temperatura em insights de manutenção preditiva, reduzindo custos de manutenção corretiva. Para aplicações que exigem essa robustez, a série Cabo NTC Thermistor 9525 da ICP DAS é a solução ideal. Confira as especificações completas na página do produto e solicite assistência técnica.
(CTA) Para informações detalhadas de aquisição e versões, visite: https://www.lri.com.br/aquisicao-de-dados/cabo-ntc-thermistor-resina-epoxi-40-c-80-c-9525
Guia prático: Como instalar, configurar e usar o Cabo NTC Thermistor 9525
Antes da instalação, verifique a compatibilidade do módulo de aquisição (entrada resistiva/NTC suportada), ferramentas necessárias e as condições ambientais do ponto de medição. Realize inspeção visual do cabo para detectar danos na resina e verifique a resistência em bancada à temperatura ambiente para validar a leitura nominal.
Ao instalar, assegure bom contato térmico entre o sensor e a superfície medidora; utilize fita térmica ou pasta de acoplamento quando necessário. Evite pontos de aquecimento localizado e mantenha afastamento de fontes de calor não relacionadas; para longos percursos de cabo utilize blindagem e aterramento apropriado para reduzir ruído.
Configure o módulo de aquisição para leitura de NTC, aplique linearização (Steinhart–Hart ou tabela fornecida) e defina filtros digitais e alarmes no SCADA. Registre a curva inicial e faça validações com referência (calibrador ou banho de temperatura) antes de colocar em operação.
Pré-requisitos antes da instalação
- Verifique datasheet do 9525 para tolerância e coeficiente Beta.
- Confirme compatibilidade com módulos ICP DAS (modelos de entradas analógicas que suportem NTC).
- Prepare ferramentas: termômetro de referência, multímetro de precisão, fita térmica e materiais de fixação.
Além disso, considere procedimentos de segurança elétrica conforme IEC/EN 62368-1 para evitar introdução de laços de terra que possam comprometer segurança. Planeje rotas de cabo separadas de cabos de potência e certifique-se de que pontos de ancoragem não causem tensão mecânica no termístor.
Documente a configuração inicial em checklist de aceitação para futuras auditorias e manutenção.
Passo a passo de instalação elétrica e mecânica
- Meça resistência inicial a 25°C para confirmar valor nominal.
- Posicione o sensor no local desejado e fixe com fita térmica ou braçadeiras, assegurando contato térmico.
- Roteie o cabo evitando fontes de EMI e proteja em eletrodutos quando possível.
Realize conexão elétrica conforme pinout do módulo ICP DAS, observando polaridade de blindagem e aterramento. Evite emendas no cabo do sensor; se necessárias, utilize conexões soldadas e encapsuladas com resina ou selante apropriado para manter proteção mecânica.
Testes de aceitação em campo e calibração inicial
Execute um teste de rampa térmica (aquecimento e resfriamento controlado) e registre as leituras para confirmar linearidade e tempo de resposta. Compare leituras com um termômetro de referência calibrado e ajuste compensações em software se necessário.
Defina alarmes de alta/baixa temperatura com histérese adequada para evitar falsos positivos devido a ruído ou transitórios. Prepare registro de aceitação contendo valores medidos, data, operador e assinatura para compliance.
Boas práticas de manutenção e solução de problemas
Realize inspeções visuais periódicas para identificar degradação da resina ou danos mecânicos. Verifique resistência em pontos-chave durante a manutenção preventiva e compare com curva de referência para detectar deriva.
Problemas comuns: leituras ruidosas (verificar blindagem/aterramento), deriva gradual (recalibração ou substituição), e falha intermitente (verificar conectores e roteamento). Em caso de suspeita de contaminação química, substitua o sensor e avalie compatibilidade de materiais.
Integração com sistemas SCADA/IIoT e módulos ICP DAS para Cabo NTC Thermistor 9525
Conectar o 9525 a módulos ICP DAS é direto: muitos módulos oferecem entradas configuráveis para termistores NTC, onde o sinal de resistência é convertido internamente para temperatura ou exposto como resistência para tratamento no SCADA. Consulte o manual do módulo para mapeamento de pinos e parametrização.
No SCADA ou plataforma IIoT, aplique tabelas de conversão, filtros (média móvel, mediana) e lógica de alarmes. Para IIoT, utilize gateways ICP DAS com protocolo MQTT/HTTP ou via Modbus/OPC-UA para enviar telemetria a plataformas de nuvem, habilitando análises e dashboards de tendência.
Recomenda-se taxa de amostragem condizente com dinâmicas térmicas do processo (p.ex., 1–10 s para controle local, 10–60 s para monitoramento de tendência). Garanta segurança da camada de transporte (TLS) e autenticidade dos dispositivos na nuvem, especialmente em projetos de utilities e indústrias críticas.
Conectar o Cabo NTC Thermistor 9525 a módulos de entrada analógica ICP DAS
- Identifique se o módulo suporta leitura direta de NTC; caso contrário, utilize uma ponte resistiva ou circuito de condicionamento.
- Conecte os condutores conforme o diagrama do módulo, conectando blindagem ao terra local em único ponto.
- Configure o tipo de sensor e a curva no software de configuração do módulo.
Em casos de longos cabos, compense queda de tensão e ruído com técnicas de medição diferencial ou cabeamento trançado; se necessário, use transmissores de temperatura próximos ao sensor para enviar sinal padrão (4–20 mA) ao controlador.
Configuração de software em SCADA e plataformas IIoT
No SCADA configure escalação usando a tabela R-T ou equação de Steinhart–Hart; implemente filtros e alarmes. Em IIoT, envie dados brutos e deixe a conversão para a camada de processamento na nuvem para facilitar manutenção e atualização de parâmetros.
Utilize heurísticas de detecção de anomalia (threshold dinâmico, trend-based) para manutenção preditiva; integre com CMMS para abertura automática de ordens de serviço quando condições anormais forem detectadas.
Protocolos, amostragem e melhores práticas de rede
Prefira protocolos industriais consolidados (Modbus TCP/RTU, OPC-UA) para integração com controladores e SCADA. Para IIoT, MQTT com TLS e autenticação de dispositivo é recomendável. Planeje buffering local em gateways para garantir resiliência durante perda de conectividade.
Dimensione taxa de amostragem conforme a constante de tempo do sensor e a criticidade do alarme; evite amostragem excessiva que gere tráfego desnecessário. Use QoS e mecanismos de priorização para dados críticos.
Exemplos práticos de uso do Cabo NTC Thermistor 9525 — casos reais e templates de aplicação
A seguir apresento dois casos práticos e um template de checklist que podem ser adaptados ao seu projeto.
Caso 1 — Monitoramento de temperaturas em painel elétrico (HVAC)
Instale o 9525 próximo a barramentos e contatos de potência em painéis para detectar hotspots. Conecte a um módulo ICP DAS com entradas NTC, configure alarmes e integre ao SCADA; ações automáticas podem incluir envio de alerta e redução de carga.
Teste aceitação com carga e registre tendências; defina procedimentos de manutenção preventiva quando leituras ultrapassarem limites definidos por engenharia.
Caso 2 — Controle de processo em linha de produção
Use o 9525 em pontos críticos de aquecimento/resfriamento onde pequenas variações impactam qualidade do produto. Integre leituras ao PLC via módulo ICP DAS e utilize PID local no PLC ou em controlador dedicado.
Valide resposta dinâmica e otimize setpoints para reduzir variabilidade do processo, quantificando ganhos de rendimento.
Modelo de checklist e template de relatório de medição
Inclua: identificação do sensor, local, leitura nominal a 25°C, curva usada, resultados de calibração, data/operador e assinatura. Anexe gráfico de tendência das últimas 24–72 horas para análise de anomalias.
Documente ações tomadas e prazos para reteste/substituição.
Comparação técnica: Cabo NTC Thermistor 9525 versus outros produtos ICP DAS e alternativas no mercado
O 9525 se posiciona como uma opção econômica e robusta entre os sensores NTC da ICP DAS, com encapsulamento em resina epóxi e desempenho adequado para muitas aplicações industriais. Em comparação a RTDs (PT100/PT1000), o NTC oferece custo menor e sensibilidade maior em faixas baixas, mas menor linearidade e estabilidade a longo prazo.
Em relação a termopares, o NTC evita necessidade de junções frias e condicionamento de alta tensão, sendo mais simples para medições locais com boa resolução. Porém, para altas temperaturas (>150°C) ou ambientes oxidantes, termopares ou RTDs podem ser mais indicados.
Considere critérios de seleção: faixa de temperatura, precisão requerida, ambiente químico, compatibilidade com módulos de aquisição e custo total de sistema. Evite erros comuns como escolher sensor fora da faixa, não proteger contra EMI ou esquecer de calibrar após instalação.
Tabela comparativa: 9525 x outros termistores/NTC ICP DAS
| Critério | 9525 (Epóxi) | Termistor sem encapsulamento | RTD (PT100) |
|---|---|---|---|
| Faixa típica | -40 a 80°C | -40 a 125°C | -200 a 600°C |
| Precisão | Boa em faixa | Variável | Alta (melhor estabilidade) |
| Robustez | Alta (epóxi) | Baixa | Muito alta |
| Custo | Baixo-médio | Baixo | Alto |
| Integração | Fácil | Fácil | Requer condicionamento |
Erros comuns na escolha e na instalação do sensor
- Selecionar sensor fora da faixa térmica esperada.
- Não aplicar blindagem/aterramento em cabos longos.
- Falta de calibração pós-instalação.
Mitigue esses erros com checklist de seleção, roteamento controlado e plano de calibração.
Recomendações de seleção para aplicações críticas
Para aplicações críticas, prefira versões com tolerância menor (±1%) e valide com calibração rastreada. Em ambientes com vibração e ciclos térmicos extremos, avalie encapsulamento adicional ou alternativas como RTDs encapsulados.
Conclusão
O Cabo NTC Thermistor (Resina Epóxi -40°C a 80°C, modelo 9525 da ICP DAS) é uma solução técnica e econômica para medições de temperatura em automação industrial, HVAC, utilities e projetos IIoT. Sua construção com resina epóxi, compatibilidade com módulos ICP DAS e fácil integração em SCADA tornam-no uma escolha prática para projetos que exigem robustez e baixo custo de manutenção. Para aplicações que exigem essa robustez, a série Cabo NTC Thermistor 9525 da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico na página do produto: https://www.lri.com.br/aquisicao-de-dados/cabo-ntc-thermistor-resina-epoxi-40-c-80-c-9525
Se quiser, posso gerar diagramas de ligação específicos para modelos de módulos ICP DAS ou um template SCADA com scripts de conversão R-T. Participe: deixe suas dúvidas ou comente seu caso de uso para que possamos ajudar a adaptar o 9525 ao seu projeto.
