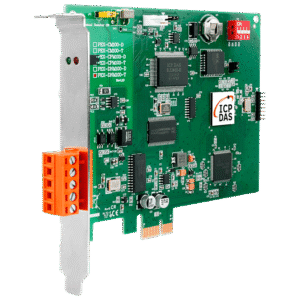

Placa PCIE Devicenet Master 1 Porta Terminal

Introdução

A placa PCIe DeviceNet Master inteligente 1 porta da ICP DAS é um controlador de comunicação que integra redes DeviceNet diretamente ao barramento PCI Express de servidores e computadores industriais. Este artigo aborda em profundidade o conceito técnico, especificações, aplicações em automação industrial, IIoT e utilities, além de orientações práticas de instalação, integração com SCADA e troubleshooting. As palavras-chave principais — placa PCIe DeviceNet Master inteligente 1 porta, PCIe DeviceNet, DeviceNet Master, bloco terminal DeviceNet — aparecem já neste primeiro parágrafo para contextualizar a busca técnica.

A placa atua como um mestre DeviceNet com stack embarcado (CIP/CAN), mapeamento de nós e serviços de diagnóstico, eliminando dependência de PLCs exclusivos para pequena escala. Do ponto de vista de engenharia, combina requisitos elétricos (níveis CAN, isolamento galvanico) com requisitos de sistema (MMIO/IRQ via PCIe), suporte a driver com APIs e garantias de MTBF para ambientes industriais. Para regras de conformidade e segurança eletrotécnica, recomenda-se avaliar o produto em conjunto com normas aplicáveis como IEC/EN 62368-1 para segurança de equipamento eletrônico e diretrizes EMC pertinentes.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Introdução ao placa PCIe DeviceNet Master inteligente 1 porta — visão geral e conceito fundamental (O que é?)

A placa PCIe DeviceNet Master inteligente 1 porta é um dispositivo que se instala em um slot PCI Express e fornece uma interface física e lógica para redes DeviceNet via bloco terminal. Ela implementa o protocolo DeviceNet (CIP sobre CAN) no próprio hardware/firmware, permitindo mapeamento de I/O, comunicação cyclic e acíclica e diagnóstico local. Como mestre inteligente, desloca processamento de protocolos do host, reduzindo latência e carga de CPU.

Tecnicamente, integra transceptores CAN conforme ISO 11898, isolamento galvanico entre o barramento CAN e a lógica PCIe e buffers determinísticos para garantir timing em aplicações críticas. O design considera MTBF elevado e componentes industriais, além de opções de terminação e status via LEDs para troubleshooting. O produto é indicado para integração com controladores SCADA, geradores de tag IIoT e sistemas de aquisição embarcados.

Em termos de arquitetura, a placa oferece MMIO (Memory-Mapped I/O) e/ou driver WDM para Windows, além de bibliotecas para Linux (driver kernel ou wrapper user-space) que exponham APIs para leitura/escrita de nós DeviceNet. Isso permite integração direta com aplicações SCADA via OPC, com historizadores (Historian) e com gateways MQTT para IIoT.

Principais aplicações e setores atendidos pelo placa PCIe DeviceNet Master inteligente 1 porta

A placa agrega maior valor em setores que ainda utilizam DeviceNet como padrão de campo: manufatura discreta, linhas de montagem automotiva, embalamento e indústrias de processo que possuam nós DeviceNet instalados. Em retrofit, é ideal para modernização de máquinas legacy sem substituir sensorística e atuadores CAN existentes. Reduz custos e tempo de parada ao reaproveitar infraestrutura DeviceNet.

Utilities (água, saneamento, energia) se beneficiam da robustez e diagnóstico embutido para monitoramento de painéis elétricos e proteção. O acesso direto via PCIe facilita coleta de dados em centros de controle, com latência baixa para intertravamentos locais e leitura de estados críticos. Em automação predial, permite centralizar pontos de I/O de subpainéis em servidores BMS.

Em arquiteturas IIoT/Indústria 4.0, a placa funciona como gateway edge ao publicar dados para nuvem via MQTT/OPC UA após pré-processamento local. Exemplos reais incluem integração de linhas de produção com MES, monitoramento de bombas em estações de tratamento e retrofit de prensa hidráulica onde DeviceNet permanece como meio físico.

Especificações técnicas detalhadas do placa PCIe DeviceNet Master inteligente 1 porta PCIe DeviceNet

A seguir estão as especificações essenciais para avaliação de compatibilidade. Essas informações auxiliam engenheiros de automação a verificar requisitos de espaço, energia, software e ambiente operacional antes da aquisição.

• Interface de host: PCI Express x1 (compatível x4/x8/x16)
• Porta DeviceNet: 1 porta via bloco terminal removível
• Transceptor CAN: conforme ISO 11898, com isolamento galvânico
• Velocidade DeviceNet: suporta 125 kb/s, 250 kb/s e 500 kb/s
• Consumo: típico < 3 W; máximo < 5 W
• Temperatura operacional: -40 °C a +85 °C (industrial)
• Certificações: CE, RoHS; recomenda avaliação de EMC por IEC 61800-3 quando aplicável

Tabela de especificações principais (hardware, comunicação, ambientais)

Interfaces, protocolos e sinais suportados

A placa disponibiliza pinos no bloco terminal para D+, D- (CAN_H/CAN_L) e conectores para alimentação de bus e terminação. O protocolo implementado é DeviceNet (CIP sobre CAN) com suporte a serviços de conexão explicit e implicit, I/O polled, timer sync e diagnóstico. Suporta mapeamento de IDs (Nett IDs) e configuração de MAC ID para identificar nós.

Os sinais elétricos seguem níveis CAN padrão (dominant/recessive) e devem respeitar topologia linear com terminação em ambas as extremidades. A placa pode expor registros de status de link, detecta erros de CRC, bit stuffing e reporta via registro de erro no driver. O bloco terminal facilita ligação direta de fios AWG 22–14 e inclui pinos para terminação selecionável.

Além do DeviceNet, a placa pode oferecer comandos de manutenção (reset de nó, configuração de baudrate) e APIs para leitura direta de ASI (Application Specific Information). Para interface com PLCs, pode-se mapear I/O cyclic para os registradores do host.

Requisitos de sistema, drivers e software ICP DAS

Os drivers oficiais suportam Windows (Windows 10/Server 2016+), Linux (kernels 3.10+ com módulos fornecidos) e RTOS mediante solicitação. ICP DAS fornece biblioteca de API (DLL/.so) com funções para scan de nós, leitura/escrita de dados, configuração de conexões e diagnóstico. Disponível também utilitário gráfico para configuração e monitoramento.

As dependências típicas incluem subsistema PCIe do OS, permissões para carregamento de driver (Windows driver signing ou modprobe no Linux) e runtime .NET para utilitários Windows. Para integração SCADA, drivers OPC DA/UA e exemplos de código em C/C++ e Python são fornecidos. Sempre verificar compatibilidade com versões específicas do kernel e políticas de segurança (SELinux/AppArmor).

Certificações e conformidade industrial

A placa atende a requisitos básicos de segurança e ambiental como CE e RoHS. Para EMC e imunidade, recomenda-se validar em conformidade com normas locais e industriais (ex.: IEC 61000‑6‑2, IEC 61000‑6‑4). Para aplicações em saúde ou equipamentos médicos, verifique necessidade de conformidade com IEC 60601-1 ou equivalentes.

Do ponto de vista de cibersegurança OT/IT, a placa segue melhores práticas de exposição mínima: assume-se que a filtragem de acesso e segmentação de rede (VLANs, firewalls) sejam aplicadas pelo sistema host. Documentação técnica deve detalhar limites de tensão, dissipação térmica e planos de manutenção para atender requisitos de auditoria.

Importância, benefícios e diferenciais do placa PCIe DeviceNet Master inteligente 1 porta

Escolher essa placa traz benefícios claros: redução da carga de processamento do host, latência determinística para I/O DeviceNet e ferramentas de diagnóstico integradas. Ao executar parte do stack no firmware, diminui jitter e melhora disponibilidade, afetando positivamente a operação em linhas sensíveis ao timing.

Economicamente, o reaproveitamento de redes DeviceNet existentes evita substituições massivas, reduz custo de engenharia e tempo de retrofit. O custo total de propriedade (TCO) diminui pelo menor tempo de comissionamento e manutenção simplificada via logs e LEDs dedicados. A robustez industrial estende vida útil em comparação a adaptadores genéricos USB-CAN.

Diferenciais incluem o suporte a bloco terminal removível para manutenção sem dessoldagem, diagnóstico de barramento integrado, e compatibilidade com bibliotecas ICP DAS. Esses elementos fornecem valor agregado frente a concorrentes que apenas fornecem transceptores CAN sem funções de mestre DeviceNet embarcado.

Benefícios operacionais e redução de risco

Operacionalmente, a placa oferece menor latência de I/O e maior previsibilidade no ciclo de leitura/escrita graças ao processamento local das conexões DeviceNet implicit (I/O). Isso reduz risco de perda de pacotes em picos de CPU do host e mantém funções críticas mesmo quando o host executa outras tarefas.

Os recursos de diagnóstico reduzem tempo de downtime: logs de erro, contadores de frames descartados e detecção de falhas físicas ajudam equipes de manutenção a localizar problemas rapidamente. A disponibilidade do sistema aumenta, refletindo diretamente em indicadores como OEE (Overall Equipment Effectiveness).

A utilização de componentes com MTBF elevado e conformidade industrial reduz risco de falha de hardware em ambientes adversos, especialmente em instalações de utilities e indústrias pesadas.

Diferenciais de projeto e valor agregado

Características únicas incluem suporte integrado a bloco terminal, isolamento galvânico e LEDs de diagnóstico por camada (física, enlace, aplicação). A presença de APIs e exemplos de integração com SCADA/OPC acelera entregas de projeto e validação funcional.

O design favorece manutenção e upgrades: firmware atualizável, backups de configuração e suporte técnico ICP DAS facilitam intervenção em campo. A placa também permite expansão via software para suportar clusters ou redundância quando aplicável.

Comparado a soluções gateways externos, a instalação PCIe reduz cabeamento e pontos de falha adicionais, consolidando a comunicação em um único servidor industrial.

Guia prático: como instalar, configurar e usar o placa PCIe DeviceNet Master inteligente 1 porta

Antes de instalar, verifique compatibilidade do slot PCIe (x1 mínimo), espaço mecânico, versão do driver suportada e política de atualização do firmware. Consulte checklist de segurança: descarregamento eletrostático, desconexão da alimentação e backup do sistema host.

Ferramentas necessárias incluem chave para fixação do bracket, multímetro para verificação de terminação/continuidade do bus, e computador com acesso físico ao servidor. Prepare planilha de endereçamento DeviceNet com MAC IDs e mapeamento de I/O para evitar colisões.

Documente configurações iniciais (baudrate, terminação ativa/inativa, endereços), faça backup de firmware/drivers atuais e planeje janela de manutenção para instalação em produção.

Preparação e checklist pré-instalação

• Verifique slot PCIe livre e capacidade de alimentação do host.
• Confirme versão do sistema operacional e permissões para instalação de drivers.
• Tenha à mão documentação de topologia DeviceNet existente, terminação e planilha de nós.

Realize inspeção física do painel e identifique pontos de aterramento para garantir referência comum. Caso a rede DeviceNet esteja ativa, planeje janela para desconectar com segurança e evitar interrupções críticas.

Considere políticas de segurança cibernética antes de conectar a rede ao host: segregação OT/IT, VLANs e controle de acesso são essenciais.

Instalação física na placa-mãe (PCIe) e ligação no bloco terminal

Instale a placa no slot PCIe assegurando encaixe firme e fixação do bracket. Assegure aterramento mecânico do chassi para minimizar ruído. Se o host estiver energizado, siga procedimentos para hot-swap só se suportado; caso contrário, desligue a alimentação.

No bloco terminal, conecte CAN_H e CAN_L conforme polaridade, aplique terminação (120 Ω) nas extremidades e conecte alimentação do barramento se presente. Use AWG adequado e aperte com torque recomendado para evitar mau contato.

Após ligação, observe LEDs de status: power, link, activity e error. LEDs ajudam a validar a presença de sinal e sincronização do barramento.

Instalação de drivers, utilitários e configuração inicial

Instale drivers fornecidos pela ICP DAS conforme instruções para Windows ou Linux. Em Windows, use instalador assinado; em Linux, carregar módulo e configurar udev rules para permissões. Execute utilitário de configuração para scan de nós e alocação de conexões implicit/explicit.

Mapeie I/O no utilitário e gere script de inicialização que restaure perfil após reboot. Teste leitura/escrita básica com exemplos de API (C/Python) antes da integração SCADA.

Documente versão do driver e checksum do firmware para auditoria e suporte futuro.

Testes de comunicação e validação (procedimentos e resultados esperados)

Testes primários: ping de nós DeviceNet, leitura de status de input/output e verificação de contadores de erro. Procedimentos incluem varredura de endereços, mudança de baudrate e simulação de carga de I/O.

Resultados esperados: resposta de todos os nós configurados, latência de leitura cíclica dentro de limites definidos (ex.: <10 ms para polling definido) e ausência de erros contínuos no contador. Em caso de falha, verifique terminação e topologia.

Use ferramentas como CAN analyzer e logs do driver para capturar frames e diagnosticar problemas de nível físico e camada de aplicação.

Manutenção preventiva e atualizações de firmware

Planeje revisões semestrais: verificação de torque em bornes, inspeção visual, limpeza e verificação de logs de erro. Mantenha backups de configurações e imagens de firmware aprovadas.

A atualização de firmware deve seguir procedimento controlado: janela de manutenção, alimentação redundante e verificação pós-update. Mantenha rollback disponível em caso de regressão.

Registre atividades de manutenção para conformidade e melhoria contínua.

Integração com sistemas SCADA e plataformas IIoT PCIe DeviceNet

A placa expõe I/O DeviceNet que pode ser mapeado para tags SCADA via OPC UA/DA ou drivers nativos. Para arquiteturas IIoT, recomenda-se usar um edge gateway que publique tópicos MQTT, aplicando filtros e compressão antes da nuvem.

Modelos de integração incluem uso direto de biblioteca ICP DAS + OPC server no host, gateway para Modbus-TCP/OPC UA, ou pipeline que converte mensagens CIP para JSON e publica em broker MQTT. Em todas as abordagens, preserve timestamp e metadata para rastreabilidade.

Segurança e performance devem guiar escolha: para alto throughput, priorize conexões locais e agregação em edge; para visibilidade corporativa, use OPC UA com certificados e TLS.

Modelos de integração com SCADA (OPC, Modbus Gateway, Drivers proprietários)

• OPC UA/DA: mapeamento direto de tags, vantagem de segurança e padronização.
• Gateway Modbus-TCP: útil quando SCADA não suporta DeviceNet nativamente.
• Drivers proprietários ICP DAS: oferecem maior controle e eficiência.

Cada modelo tem trade-offs entre latência, complexidade e custo. Em SCADA crítico, OPC UA com redundância de servidor é recomendável.

Conexão com plataformas IIoT e cloud (MQTT, APIs)

Publique dados via MQTT com QoS adequado (1 ou 2), usando TLS e autenticação mútua. Estruture tópicos por planta/linha/nó para granularidade. Use timestamps sincronizados (NTP/PPS) para consistência.

APIs REST podem ser usadas para consultas ad-hoc, mas para telemetria em tempo real, MQTT é mais eficiente. Construir pipelines com edge processing reduz custo de banda e melhora latência percebida.

Boas práticas de arquitetura para performance e segurança

• Segregação de redes OT/IT e uso de DMZ para serviços expostos.
• Limitar permissões de escrita via SCADA para evitar comandos maliciosos.
• Buffering local para tolerância a perda de conexão e garantia de entrega após reconexão.

Monitore métricas (throughput, error counters) e integre com sistemas de observabilidade.

Exemplos práticos de uso do placa PCIe DeviceNet Master inteligente 1 porta PCIe DeviceNet

Caso 1 — Automação de linha de produção com DeviceNet: arquitetura com um servidor central equipado com a placa, mapeando 50 nós de sensores e atuadores. A leitura cíclica reduz tempo de ciclo e melhora sincronização entre células.

Caso 2 — Monitoramento remoto de painéis elétricos: blocos terminal conectam sinais de status de disjuntores e transformadores; dados são publicados via MQTT para plataforma de supervisão, permitindo manutenção preditiva.

Caso 3 — Retrofit de máquinas antigas: substituição do controlador local por integração via PCIe, preservando sensores DeviceNet; redução de downtime e custo comparado a troca completa de painéis.

Exemplos de configuração e snippets (mapeamento de tags, scripts de teste)

Exemplo pseudocódigo (Python):

from icpdas import DeviceNetMastermaster = DeviceNetMaster('/dev/icpnet0')master.set_baudrate(500000)nodes = master.scan_nodes()for n in nodes:    val = master.read_io(n, input_index=0)    print(n, val)

Esse snippet ilustra scan, configuração de baudrate e leitura de I/O.

Comparação técnica: placa PCIe DeviceNet Master inteligente 1 porta vs produtos similares da ICP DAS

Comparar com modelos de múltiplas portas ou gateways externos revela trade-offs: placa PCIe traz baixa latência e integração local; gateways oferecem flexibilidade de instalação remota. Avalie número de nós suportados, taxa e necessidade de redundância.

Matriz comparativa de recursos, desempenho e custo

Critérios para escolha do modelo ideal

Escolha baseada em número de nós, necessidade de redundância, arquitetura (central vs distribuída) e orçamento. Para alta densidade de I/O, prefira múltiplas portas ou gateways.

Erros comuns ao comparar modelos e como evitá-los

Não comparar apenas preço; considere TCO, custos de integração e suporte. Verifique limites de nós, performance real em situação de carga e compatibilidade de drivers.

Erros comuns, armadilhas técnicas e troubleshooting para o placa PCIe DeviceNet Master inteligente 1 porta

Problemas frequentes incluem configuração incorreta de baudrate, ausência de terminação e conflitos de endereços. Use checklist físico e lógico para isolar causas rapidamente.

Problemas de compatibilidade PCIe ou DeviceNet e resoluções

Conflitos de IRQ/MMIO podem causar não reconhecimento; atualizar BIOS e drivers frequentemente resolve. Em Linux, verificar dmesg para mensagens de driver. Para DeviceNet, ajuste de baudrate e MAC ID geralmente corrige falta de resposta.

Falhas de cabeamento, terminação e topologia DeviceNet

Topologia deve ser linha; evitar star taps. Inspecione resistências de terminação com multímetro (≈120 Ω) e verifique continuidade. Utilize CAN analyzer para identificar frames corrompidos.

Checklist de diagnóstico rápido (LEDs, logs, ferramentas)

• LEDs: Power ON, Link, Activity.
• Logs do driver: contador de erros, reconexões.
• Ferramentas: CAN analyzer, utilitário ICP DAS, multímetro.

Recursos avançados, otimização de performance e monitoramento contínuo PCIe DeviceNet

Ajustes finos de temporização (polling, timeout) e gerenciamento de tráfego DeviceNet (prioridade de mensagens) impactam diretamente throughput. Tuning adequado reduz latência e perda de dados.

Ajustes de temporização, polling e gerenciamento de tráfego DeviceNet

Configure ciclos de leitura com base em criticidade dos sinais; agrupar I/O de alta prioridade em frames separados reduz jitter. Ajuste timeouts para tolerância a variações de rede.

Uso de logging, telemetria e integração com ferramentas de observabilidade

Coletar métricas como frames/s, erros e latência em Prometheus/Grafana fornece insights operacionais. Exportar métricas via exporters ou scripts.

Estratégias de redundância e failover em arquiteturas críticas

Redundância pode ser alcançada com servidores espelhados e placas adicionais em hot-standby. Use heartbeat e mecanismos de takeover para minimizar downtime.

Conclusão

A placa PCIe DeviceNet Master inteligente 1 porta da ICP DAS é uma solução eficaz para integrar redes DeviceNet a servidores industriais com baixa latência, diagnóstico avançado e facilidade de retrofit. Seus diferenciais técnicos e compatibilidade com padrões industriais a tornam opção sólida para aplicações em manufatura, utilities e IIoT. Para aplicações que exigem essa robustez, a série placa PCIe DeviceNet Master inteligente 1 porta da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico em https://www.lri.com.br/comunicacao-de-dados/placa-pcie-devicenet-master-inteligente1-porta-bloco-terminal.

Incentivo você, leitor engenheiro ou integrador, a comentar dúvidas, relatar experiências de instalação e perguntar sobre cenários específicos. Para ver outros conteúdos técnicos relacionados, acesse https://blog.lri.com.br/introducao-ao-devicenet e https://blog.lri.com.br/integração-iiot. Para explorar opções de produtos e alternativas ICP DAS, visite https://www.lri.com.br/comunicacao-de-dados.
