Introdução

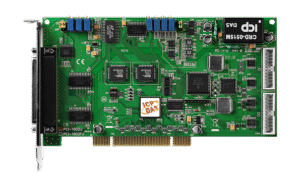

Placa PCI multifunção 32 entradas analógicas 16‑bit 100 kS/s (8K FIFO) é uma solução de aquisição de dados da ICP DAS voltada para aplicações industriais que exigem alta densidade de canais, resolução de 16 bits e amostragem até 100 kS/s por canal agregado. Neste artigo técnico explico a arquitetura básica do produto, suas interfaces e por que essa placa PCI multifunção importa em cenários de automação, IIoT e testes de bancada. A otimização para aquisição de dados com FIFO de 8K‑word e isolamento reforçado a torna adequada para ambientes críticos com ruído eletromagnético.
A arquitetura da placa inclui um conversor A/D de 16 bits, multiplexador para 32 entradas analógicas, buffer FIFO de 8K‑word e interface PCI tradicional, além de isolamento entre canais e terra. Em analogia, pense nela como um multímetro de alta precisão com 32 “portas” simultâneas e memória circular para evitar perda de amostras durante picos de tráfego. Do ponto de vista de engenharia, ela garante integridade de sinal com baixo ruído, linearidade assegurada e suporte a sampling jitter controlado.
Neste conteúdo, direcionado a engenheiros de automação, integradores e compradores técnicos, abordarei aplicações práticas, tabela de especificações completa, guias de instalação, integração com SCADA/IIoT, comparativos com outros modelos ICP DAS e recomendações normativas (como IEC 61000‑6‑2 para imunidade em ambientes industriais). Para mais referências técnicas: Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao Placa PCI Multifunção 32 AI — O que é e por que importa
A placa PCI multifunção 32 entradas analógicas é uma solução interna para aquisição de sinais analógicos em alta densidade, projetada para colocar 32 canais de medição em um único slot PCI. Ela importa porque reduz custo por canal, aumenta a coesão de dados temporais e facilita sincronização entre canais para análise multivariada. Em aplicações industriais, isso se traduz em diagnóstico de máquinas, monitoramento de processos e controle de qualidade com maior resolução.
Tecnicamente, o componente central é um ADC de 16 bits com taxa agregada suportando até 100 kS/s, multiplexação de entradas, condicionamento de sinal (filtros anti‑aliasing) e buffer FIFO de 8K‑word para mitigar latências do barramento. O isolamento galvânico e filtros de supressão EMC garantem conformidade com normas como IEC 61000‑4‑2/4‑5/4‑6 e, dependendo da aplicação, práticas de segurança segundo IEC/EN 62368‑1. Conceitos-chave aplicáveis: resolução efetiva (ENOB), ruído (µV RMS), linearidade (INL/DNL) e MTBF.
A placa é relevante também para estratégias de edge computing em Indústria 4.0. Ao comportar buffering local (FIFO) e suporte a drivers que expõem dados de forma determinística, ela permite pré‑processamento no host, redução de tráfego para o nível MES/IoT e integração com protocolos como OPC UA e MQTT. Para arquiteturas que exigem essa robustez, a série Placa PCI Multifunção 32 AI da ICP DAS é a solução ideal. Confira as especificações: https://www.lri.com.br/aquisicao-de-dados/placa-pci-universal-multifuncao-32-entradas-analogica-16-bit-100-kss-fifo-8-k-word
Principais aplicações e setores atendidos pelo Placa PCI Multifunção 32 AI
Na indústria automotiva, a placa é utilizada em bancadas de testes para aquisição de sinais de sensores, motores e atuadores, onde múltiplos canais sincronizados e alta resolução são críticos para caracterização de desempenho. A capacidade de 32 entradas reduz a necessidade de multiplexadores externos e melhora a coerência temporal das medições. Em ensaios, a baixa latência do FIFO minimiza perda de dados durante operações de alta taxa.
Em utilities e geração de energia, a placa atende monitoramento de transformadores, medições de vibração, temperatura e outros sinais de condição. O isolamento entre canais e a compatibilidade com normas EMC a tornam apropriada para subestações e painéis industriais. Em P&D e laboratórios, fornece a precisão necessária para testes de materiais e validação de protótipos, permitindo calibração e verificação de ganho/offset com precisão metrológica.
Para IIoT e Indústria 4.0, a placa fornece dados de borda (edge) combinados com protocolos de transporte para plataformas analíticas. A combinação de FIFO e drivers para Windows/Linux facilita deploy em gateways industriais que consolidam sinais locais e os publicam via MQTT/OPC UA. Veja também conteúdos relacionados: https://blog.lri.com.br/como-escolher-interfaces-de-aquisicao-de-dados e https://blog.lri.com.br/iiot-opc-ua.
Especificações técnicas detalhadas do produto (placa PCI multifunção 32 AI)
Tabela de especificações essenciais
| Parâmetro | Especificação típica |
|---|---|
| Modelo | Placa PCI multifunção 32 AI (ICP DAS) |
| Canais analógicos | 32 entradas analógicas |
| Resolução | 16‑bit (ADC) |
| Taxa de amostragem | 100 kS/s (agregado) |
| FIFO | 8K‑word FIFO buffer |
| Tipo de entrada | Diferencial / Single‑ended configurável |
| Faixa de tensão | ±10 V, ±5 V, 0–10 V (configurável) |
| Ruído de entrada | típico < a algumas dezenas µV RMS (dependendo da faixa) |
| Linearidade | INL/DNL típicos dentro de ±1 LSB (dependendo da calibração) |
| Isolamento | Galvânico entre entradas e barramento (nível aplicável) |
| Consumo | Típico: 3–5 W (varia por modelo) |
| Dimensões | Padrão placa PCI (full‑height, comprimento padrão) |
| MTBF | Especificado conforme IEC 61709 (valor fornecido pelo fabricante) |
| Temperatura oper. | -20 °C a +70 °C (dependendo de versão) |
| Normas | EMC: IEC 61000‑6‑2/4; Safety: IEC/EN 62368‑1 (aplicável ao sistema) |
Interfaces, drivers e compatibilidade
A placa suporta interface PCI clássica (32 bits/33 MHz) e requer slot compatível em host industrial ou PC embedded. Drivers oficiais estão disponíveis para Windows (WDM/SDK) e Linux (kernel module + API); bibliotecas de alto nível (DLL/SO) expõem funções de leitura de buffer, configuração de ganho e mapeamento de canais. APIs comuns incluem suporte a leitura síncrona/assíncrona, interrupções e DMA quando suportado pelo host.
Para integração com software de aquisição e SCADA, há exemplos de código em C/C++, .NET e Python (bindings), além de suporte a frameworks de terceiros (ex.: NI LabVIEW via drivers). Requisitos PCI: slot 32‑bit/33MHz ou 64‑bit compatível, fonte de alimentação conforme especificação do chassis e BIOS/UEFI com IRQs configurados. Verifique compatibilidade com chassis industriais e testes de compatibilidade PCIe → PCI via adaptadores.
Condições ambientais e certificações
Temperatura operacional típica varia entre -20 °C e +70 °C; para ambientes com condensação restrições aplicam‑se. Umidade relativa operacional recomendada: 10–90% não condensante. Recomenda‑se blindagem e aterramento adequado para cumprir imunidade EMC em ambientes industriais severos (IEC 61000‑6‑2). Para instalações em áreas classificadas, avaliar requisitos ATEX/IECEx separadamente.
Certificações: conformidade com normas EMC industriais e segurança de equipamentos eletrônicos IEC/EN 62368‑1 quando o sistema host é avaliado como produto final. Recomendam‑se práticas de qualificação: testes de vibração e choque conforme IEC 60068, verificação de MTBF conforme IEC 61709 e protocolos de ensaio de isolamento. Para aplicações médicas, verificar compatibilidade com IEC 60601‑1 (se aplicável).
Importância, benefícios e diferenciais do Placa PCI Multifunção 32 AI
A principal vantagem é a densidade de canais combinada com resolução de 16 bits, que reduz o custo por ponto e mantém a qualidade metrológica necessária para tomada de decisão. Benefícios técnicos incluem menor ruído, melhor linearidade e sincronização de aquisições entre canais. Em negócios, isso reduz cabling, I/O racks e simplifica manutenção.
O FIFO de 8K‑word é um diferencial operacional: funciona como um amortecedor contra latências do barramento e picos de CPU, evitando perda de amostras em monitoramentos críticos. Pense no FIFO como um reservatório de água que evita secas momentâneas no fornecimento de dados durante picos de tráfego de rede. Para análises em tempo real, essa característica aumenta a robustez do pipeline de dados.
Comparada a placas genéricas, a ICP DAS foca em isolamento, suporte industrial e drivers robustos, com documentação e suporte técnico. Elementos como calibração de fábrica, suporte a isolamento galvânico e exemplos de integração reduzem riscos de projeto. Critérios como ENOB, jitter e robustez EMC são diferenciais que impactam diretamente o custo total de propriedade (TCO).
Guia prático de instalação e uso do Placa PCI Multifunção 32 AI — Como instalar e configurar
Preparação e requisitos de sistema
Checklist de pré‑instalação: slot PCI livre (32‑bit/33MHz), fonte e ventilação adequadas, sistema operacional suportado (Windows/Linux), ferramentas antiestáticas (pulso ESD), documentação de pinout e esquemas de aterramento. Verifique BIOS para alocação de IRQ e recursos; em sistemas modernos, considerar compatibilidade com firmware UEFI e possíveis restrições de legacy PCI.
Além disso, confirme que o chassi industrial não introduz ruído excessivo; recomenda‑se filtros EMI e PFC (Power Factor Correction) na fonte se necessário para conformidade. Tenha à mão cabos de blindagem e conectores compatíveis com blocos parafuso ou cabeamento direto. Planeje rotas de sinal separadas para altas correntes e sinais sensitivos para evitar crosstalk.
Implemente plano de rollback: antes de inserir a placa, documente a configuração atual do sistema (drivers, versões, snapshots) para poder reverter caso haja conflito. Prepare ambiente de testes com gerador de sinais calibrados (fonte de referência) para verificação inicial após instalação.
Instalação física e ligação das 32 entradas analógicas
Ao instalar fisicamente, desligue o host e siga procedimentos ESD. Insira a placa no slot PCI, fixe para evitar vibração e conecte eventual jumper de configuração se presente. Ligue o sistema e verifique reconhecimento no Device Manager (Windows) ou lspci (Linux). Observe LEDs de status e mensagens de BIOS/UEFI.
Para fiação, prefira topologia diferencial quando houver longo cabo ou ambiente ruidoso; use single‑ended para medições simples e curto alcance. Use pares trançados para sinais diferenciais e cable shielding. Exemplos: termopar → condicionador de sinal → entrada diferencial; sensor 4–20 mA → resistor de shunt e entrada diferencial configurada para ±10 V proporcional.
Documente o mapeamento de canais (canal físico → tag SCADA), e use resistores de pull‑down quando necessário. Em painéis, identifique e proteja entradas com supressores de transientes. Evite loops de terra usando isolamento adequado e técnicas de star‑ground.
Instalação de drivers e software de configuração
Instale drivers oficiais ICP DAS disponíveis no site do fabricante ou no CD fornecido. Em Windows, execute instalador como administrador; em Linux, compile o módulo se necessário. Após instalação, instale bibliotecas de suporte (DLL/SO) e exemplos. Verifique logs de instalação e se o driver alocou recursos sem conflitos.
Use utilitários de configuração para definir ranges por canal, taxa de amostragem e modo de operação (single, continuous, burst). Execute testes de leitura básicos e verifique CRC/checagens de integridade de dados. Para ambientes críticos, automatize testes de inicialização para garantir funcionamento após reboot.
Mantenha controle de versões dos drivers e registre o procedimento de rollback. Integre testes unitários de aquisição em pipelines CI/CD para aplicações de P&D que exijam reprodutibilidade.
Primeira aquisição: calibração e verificação de sinal
Faça calibração inicial usando referência de tensão conhecida (calibrador) para ajustar ganho e offset. Verifique linearidade lendo múltiplos pontos na faixa operacional e calcule INL/DNL. Meça ruído RMS e compare com especificação do fabricante.
Verifique taxa de amostragem real e integridade do FIFO sob carga; gere picos de tráfego e valide que nenhuma amostra é perdida. Use oversampling e média quando necessário para melhorar SNR; valide ENOB resultante. Documente resultados e armazene certificados de calibração quando aplicável.
Registre configuração final e baselines para monitoramento contínuo. Em ciclo de vida, agende recalibração conforme especificação do fabricante ou política interna de qualidade.
Rotinas de manutenção e diagnóstico
Monitore LEDs de status e logs do driver para detectar erros de comunicação, perda de clock ou saturação do FIFO. Implementar rotinas de watchdog para reiniciar a placa ou serviços em caso de falha. Use utilitários de diagnóstico para leituras de loop‑back e autoteste de canais.
Realize inspeção física periódica em conectores, trilhas de circuito e interferências por soldas frias. Verifique MTBF e planeje substituições preventivas conforme ambiente de operação severo. Em caso de comportamento anômalo, realize testes de isolamento e EMC com equipamento apropriado.
Mantenha histórico de manutenção e eventos para análise preditiva. Integre dados de saúde ao CMMS para alinhamento com práticas de manutenção centrada em condição.
Integração do Placa PCI Multifunção 32 AI com SCADA e plataformas IIoT
Para integrar com SCADA, mapeie cada canal a uma tag no sistema (nome, escala e alarmes). Configure leituras periódicas e modo de buffering para evitar saturação de rede. Em sistemas com grandes volumes, prefira publicar apenas eventos e agregados no nível MES, mantendo dados brutos no histórico local para análises pontuais.
Em arquitetura IIoT, utilize gateways que rodem conectores OPC UA ou MQTT para expor dados. A placa, via driver, deve alimentar um serviço de coleta que disponibilize um OPC UA server local ou um agente MQTT para nuvem. Para latência sensível, mantenha pré‑processamento no edge (filtragem, detecção de anomalias) antes da publicação.
Considere sincronização temporal com NTP/PTP para time‑stamps confiáveis. Use certificação de mensagens e TLS para transporte seguro. Em aplicações críticas, combine FIFO local com buffering persistente e retransmissão para garantir entrega sem perda.
Protocolos e arquiteturas suportadas (Modbus, OPC UA, MQTT, etc.)
Os drivers ICP DAS geralmente expõem APIs que permitem encapsular leituras em protocolos como OPC UA, Modbus TCP (via gateway) e MQTT. Para SCADA tradicional, a exposição via OPC DA/UA facilita integração; para IIoT nativo, prefira MQTT com QoS apropriado. Mapear tags: defina identificadores, unidades e limites de alarmes.
Para integração com historians (PI, OSIsoft), use concentradores que traduzem leituras do driver para o protocolo do historian. Para topologias distribuídas, avalie uso de edge PLCs ou gateways com conversores protocol‑to‑protocol. Sempre valide throughput: 32 canais a 100 kS/s podem gerar grande volume se todos ativos; planeje amostragem e agregação.
Implemente heartbeats e monitore latência fim‑a‑fim. Em ambientes com múltiplas placas, use headers e metadados que identifiquem origem física do dado (slot/serial).
Estratégias de edge computing e buffering usando FIFO (8K‑word)
Use o FIFO de 8K‑word para armazenar janelas de dados durante picos de processamento. Estratégias: modo circular para aquisição contínua com agregação em blocos; modo burst para registros curtos de alta taxa. Ajuste tamanho de lote (batch) para balancear latência e overhead de transmissão.
Combine FIFO com compressão/filtragem no host para reduzir tráfego. Em caso de perda de conectividade, armazene blocos críticos localmente e gere retransmissão incremental. Para sistemas com pós‑processamento em tempo real, use DMA (quando disponível) para reduzir CPU load.
Projete lógica que evite estouro de FIFO: configure alarmes e degradations automáticos (reduzir taxa, filtrar canais) quando thresholds forem atingidos.
Segurança, time‑stamping e sincronização
Implemente autenticação forte nos gateways e transporte criptografado (TLS). Certifique‑se de que o host e drivers follow patches de segurança. Para time‑stamps, use PTP (IEEE 1588) quando sincronização sub‑milisegundo for necessária; NTP é aceitável para requisitos menos rígidos.
Valide integridade com HMAC/assinaturas em pacotes críticos e registre logs imutáveis quando necessário para compliance. A separação de redes (OT/IT) e firewalls de aplicação são recomendados para proteger a camada de aquisição.
Audite e documente políticas de acesso a APIs e mantenha políticas de rotação de chaves/credenciais.
Exemplos práticos de uso do Placa PCI Multifunção 32 AI
Caso 1 — Monitoramento de processo em linha (automação)
Arquitetura: placa instalada em PC industrial no painel, 32 sensores de processo (temperatura, pressão e vibração) ligados em diferencial. Configuração típica: sampling contínuo a 10 kS/s agregado, FIFO em modo circular, processamento de FFT em host para detecção precoce de falhas. Métricas: detecção de incrementos de vibração >3σ em janela de 1s.
Resultados esperados: redução de downtime por manutenção preditiva, correlação entre canais e alarmes com baixa latência. Integração com SCADA via OPC UA para alarmes e dashboards.
Caso 2 — Bancada de testes e aquisição de sinais de alta precisão
Para testes de componentes eletrônicos, configure ganho e filtros anti‑aliasing, calibração por canal e aquisição a 50–100 kS/s em modo burst. Use referências de precisão e verifique ENOB após oversampling. Software típico: LabVIEW ou aplicação em C++ usando SDK ICP DAS.
Resultados: registros de forma de onda com resolução suficiente para análise de ruído e transientes, validação de conformidade e comparação com especificações.
Caso 3 — Monitoramento ambiental e sensores distribuídos
Em estação ambiental, 32 entradas podem receber múltiplos sensores de temperatura, umidade e gases com condicionamento adequado. Uso de differential wiring e shielding garante imunidade a ruído de linha. Buffer local evita perda de dados durante falhas de conexão.
Resultados: séries temporais contínuas para analytics, alertas baseados em thresholds e integração a plataformas cloud para modelagem preditiva.
Comparação técnica e posicionamento — placa PCI multifunção 32 AI vs outros modelos ICP DAS
Tabela comparativa de modelos ICP DAS
| Modelo | Canais | Resolução | Taxa | FIFO | Isolamento | Uso ideal |
|---|---|---|---|---|---|---|
| PCI 32 AI (este) | 32 | 16‑bit | 100 kS/s | 8K | Galvânico | Monitoramento denso |
| PCI 16 AI (altern.) | 16 | 16‑bit | 200 kS/s | 4K | Parcial | Alta taxa, menos canais |
| PCI 32 AI 12‑bit (econ.) | 32 | 12‑bit | 100 kS/s | 2K | Não isolada | Custo baixo, menos precisão |
Pontos fortes, limitações e critérios de escolha
Pontos fortes: densidade, isolamento, drivers industriais e FIFO robusto. Limitações: uso de slot PCI legacy em hardware moderno pode exigir adaptadores; taxa agregada limitada a 100 kS/s. Critérios: escolha por resolução necessária, taxa por canal e necessidade de isolamento.
Erros comuns na seleção, instalação e operação
Erros típicos: escolher placa sem considerar ENOB real, não prever necessidades de isolamento, configurar entradas single‑ended onde diferencial era necessário, subestimar requisitos de FIFO. Evite mismatched ranges, loops de terra e oversampling mal calibrado.
Checklist técnico e melhores práticas para utilização segura e robusta
- Verificar compatibilidade física (slot PCI) e energia.
- Garantir aterramento star‑ground e isolamento galvânico.
- Mapear e documentar canais e escalas.
- Implementar backups de firmware/drivers.
- Agendar recalibração e testes de integridade.
- Usar filtros anti‑aliasing e proteção contra transientes.
- Monitorar FIFO e implementar fallback em caso de overflow.
Conclusão
A Placa PCI Multifunção 32 entradas analógicas 16‑bit 100 kS/s (8K FIFO) da ICP DAS é uma solução consolidada para aplicações industriais que demandam alta densidade de canais, precisão metrológica e robustez EMC/isolamento. Seus diferenciais — resolução de 16 bits, FIFO de 8K‑word e drivers industriais — a tornam indicada para automação, testes de bancada e integração IIoT. Para aplicações que exigem essa robustez, a série Placa PCI Multifunção 32 AI da ICP DAS é a solução ideal. Confira as especificações completas aqui: https://www.lri.com.br/aquisicao-de-dados/placa-pci-universal-multifuncao-32-entradas-analogica-16-bit-100-kss-fifo-8-k-word
H3: Entre em contato / Solicite cotação
Para solicitar cotação, suporte técnico ou avaliação de compatibilidade em seu projeto, entre em contato com o time técnico da LRI. Podemos ajudar na seleção de modelos, testes de conformidade e integração com SCADA/IIoT. Também há informações sobre produtos relacionados em nosso catálogo: https://www.blog.lri.com.br/produtos/placa-pci-multifuncao-icp-das
H2: Perspectivas futuras e aplicações estratégicas do Placa PCI Multifunção 32 AI
A tendência é avanço em modelos com integração nativa a redes determinísticas (TSN), maior capacidade de FIFO e suporte a interfaces PCIe com maior throughput. Aplicações emergentes incluem digital twins que consomem séries temporais de alta fidelidade e analytics em tempo real para manutenção preditiva avançada. A conectividade 5G/edge permitirá arquiteruras distribuídas onde placas como esta atuam como nós de aquisição local.
Outra direção é a inclusão de pré‑processamento embarcado (FPGA) para filtragem e compressão em hardware, reduzindo carga no host e latência. Para projetos futuros, avalie a escalabilidade por placas múltiplas sincronizadas com PTP e integração com plataformas de analytics que suportem ingestão de alta taxa.
Interaja: tem dúvidas sobre especificações, compatibilidade com seu chassis ou estratégias de integração IIoT? Deixe sua pergunta nos comentários ou solicite uma avaliação técnica personalizada.
