Introdução
O Cabo Receptor IR de 3m é um acessório crítico em projetos de aquisição de dados e telemetria industrial, interligando sensores IR/receivers a módulos I/O da ICP DAS. Neste artigo técnico detalhado abordamos funções, integração com protocolos como Modbus e RS-485, e seu papel em cenários de IoT e telemetria. A abordagem é orientada a engenheiros de automação, integradores e compradores técnicos.
Este texto traz análises de especificações, guias de instalação, testes pós-instalação e arquitetura IIoT desde o cabo até a nuvem/edge. Cito normas relevantes (ex.: IEC/EN 62368-1, IEC 60601-1 quando aplicável a interfaces médicas), conceitos como MTBF e PFC (no contexto de fontes de alimentação associadas) e exemplos práticos de aplicação. Ao final há CTAs para especificações e cotação técnica.
Incentivo a interação: deixe perguntas nos comentários, descreva seu cenário e compartilhe requisitos elétricos ou ambientais para que possamos orientar a seleção correta do cabo receptor IR.
H2 — Introdução ao Cabo Receptor IR de 3m: visão geral e conceito (O que é?)
Meta-descrição H2: Visão técnica do cabo receptor IR de 3m, função e contexto em aquisição de dados industriais.

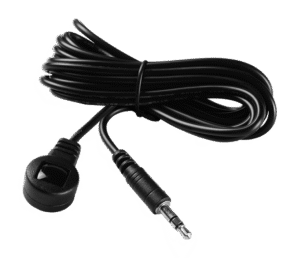

H3 — O que é o Cabo Receptor IR de 3m?
O Cabo Receptor IR de 3m é um cabo de interface projetado para conectar receptores de infravermelho (IR) a módulos de aquisição de sinais da ICP DAS. Ele transporta sinais digitais/analógicos de sensores IR e alimentações de baixa tensão, preservando integridade do sinal em até 3 metros.
Tecnicamente, atua como uma extensão com blindagem e condutores dimensionados para minimizar ruído eletromagnético em ambientes industriais, garantindo compatibilidade com entradas TTL, open-collector ou entradas condicionadas dos módulos I/O.
Em sistemas SCADA e redes de telemetria, o cabo funciona como componente passivo mas crítico, assegurando que a camada física não degrade a fidelidade dos dados antes da conversão A/D e transmissão via Modbus/RS-485.
H3 — Componentes, formato e variantes do Cabo Receptor IR de 3m
Fisicamente, o cabo é composto por condutores de cobre estanhado, blindagem trançada (ou folha) e uma cobertura externa resistente (PVC ou PU) para resistência ao desgaste. Normalmente inclui conector apropriado para módulos ICP DAS (p.ex. terminal de pinos, conector mini-DIN ou jack específico).
Existem variantes: versão com terminação pré-crimpada, versão com terminais expostos para bornes e versões com ferrite para supressão adicional de EMI. Algumas versões oferecem nozzle óptico para montagem em painéis.
Compatibilidade elétrica (nível lógico, alimentação) e pinout variam conforme o receptor IR e o módulo ICP DAS; confirmar pinout no datasheet do módulo é imprescindível para evitar inversão de sinal ou sobrecorrente.
H2 — Principais aplicações e setores atendidos pelo Cabo Receptor IR de 3m
Meta-descrição H2: Mapear setores e aplicações onde o cabo receptor IR de 3m agrega valor em automação e utilities.
H3 — Setores industriais e civis (automação, energia, água e saneamento, manufatura)
O cabo é amplamente utilizado em automação industrial, linhas de produção e células robóticas onde sensores IR detectam objetos, presença ou contagem de peças.
Em utilities (energia, água e saneamento), aplica-se em painéis de telemetria para leitura remota de estados de equipamentos e alarmes. A robustez do cabo minimiza falhas em ambientes ruidosos.
Em manufatura o uso é comum em sistemas de inspeção óptica e integração com PLCs/RTUs; o cabo facilita a interconexão entre sensores IR e módulos ICP DAS que transmitem dados por Modbus/RS-485.
H3 — Casos de uso típicos (telemetria, leitura remota, manutenção preditiva)
Exemplos típicos: contagem de ciclos via sensor IR em linha de produção; leitura remota de painéis de campo para alarmes; integração de sensores de presença para manutenção preditiva.
No contexto de telemetria, o cabo permite transportar sinais até módulos RTU que convertem e enviam dados por rede serial ou via gateways IIoT.
Para manutenção preditiva, o cabo garante que eventos discretos capturados por sensores IR sejam registrados com taxa de erro mínima, alimentando algoritmos de detecção de anomalias.
H2 — Especificações técnicas do Cabo Receptor IR de 3m (tabela recomendada)
Meta-descrição H2: Tabela técnica com parâmetros essenciais: comprimento, conector, impedância, blindagem, temperatura, compatibilidade.
H3 — Tabela de especificações (sugestão de colunas/linhas a incluir)
| Parâmetro | Especificação típica |
|---|---|
| Comprimento | 3 m |
| Tipo de cabo | Cabo multi-condutor, cobre estanhado |
| Tipo de conector | Conector proprietário ICP DAS / pinos / jack 3.5 mm (var.) |
| Pinout | Ver manual do módulo (V+, GND, SIG) |
| Impedância | 50–120 Ω (dependendo do par) |
| Blindagem | Trançada + folha (100% cobertura) |
| Tensão nominal | 12–24 V DC (depend. do receptor) |
| Corrente máxima | 100–500 mA (varia por aplicação) |
| Temp. de operação | -40 °C a +80 °C |
| Grau de proteção (IP) | IP20 (cabo) / opções IP65 com conector selado |
| Compatibilidade | Módulos I/O ICP DAS compatíveis |
| Certificações | RoHS, CE; verificar conformidade com IEC aplicável |
H3 — Interpretação dos parâmetros técnicos
Blindagem e composição do condutor determinam imunidade a EMI; em ambientes com inversores e motores prefira blindagem total com dreno.
Impedância importa se o sinal for de alta frequência; para sinais digitais TTL a impedância não é crítica, mas para formas de onda rápidas ruído e reflexões podem afetar.
Temperatura e IP definem se o cabo pode ser exposto a intempéries ou deve ficar em gabinete. Confirme corrente máxima para não sobreaquecer e avaliar MTBF associado ao conector em ciclos de conexão.
H2 — Importância, benefícios e diferenciais do Cabo Receptor IR de 3m
Meta-descrição H2: Benefícios técnicos, ganhos operacionais e diferenciais ICP DAS frente a alternativas genéricas.
H3 — Benefícios técnicos e operacionais
O uso de um cabo projetado para receptor IR reduz erros de leitura, evitando falsos positivos/negativos causados por ruído. Uma conexão adequada aumenta disponibilidade do sistema e reduz retrabalhos.
Economia operacional deriva da redução de tempo de diagnóstico e da padronização do pinout e conectores com os módulos ICP DAS. Menos substituições e menos downtime.
Maior previsibilidade de comportamento elétrico facilita integração com PLC/SCADA e permite estratégias de manutenção preditiva com dados de qualidade.
H3 — Diferenciais ICP DAS para o Cabo Receptor IR de 3m (qualidade, compatibilidade, suporte)
A ICP DAS oferece compatibilidade garantida com sua linha de módulos I/O, incluindo documentação de pinout, testes de validação e suporte técnico. Componentes são testados segundo padrões industriais.
A cadeia de fornecimento e certificações (RoHS, CE) e a assistência técnica local (via LRI) reduzem risco de incompatibilidade e aceleram a entrega em projetos críticos.
Para aplicações que exigem essa robustez, a série Cabo Receptor IR de 3m da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico na página de aquisição de dados: https://www.lri.com.br/aquisicao-de-dados/cabo-receptor-ir-de-3m
H2 — Guia prático de instalação e uso do Cabo Receptor IR de 3m com Modbus, RS-485, IoT, telemetria
Meta-descrição H2: Ferramentas, checklist de instalação, testes e manutenção para garantir integridade do sinal.
H3 — Ferramentas e preparação antes da instalação
Checklist de ferramentas: multímetro, alicate de crimpagem, terminais, fita isolante, braçadeiras, e scanner de cabo/continuidades. Verifique também esquemas elétricos do módulo ICP DAS.
Pré-requisitos: identificar alimentação correta do receptor IR, confirmar compatibilidade de níveis lógicos (TTL, 3.3 V, 5 V) e assegurar aterramento referência comum quando necessário.
Inspeção visual: verificar integridade da blindagem, isolamento, conector e ausência de dobras excessivas que comprometam condutores.
H3 — Passo a passo de instalação e conexão (checklist)
- Desenergize o circuito e confirme ausência de tensão com multímetro.
- Conecte V+ e GND conforme pinout do receptor e do módulo ICP DAS; conecte o sinal ao terminal designado.
- Fixe o cabo evitando tensões mecânicas e aplique braçadeiras para reduzir vibração; utilize ferrites se o ambiente for ruidoso.
H3 — Testes pós-instalação e validação de sinal
Teste de continuidade e isolamento com multímetro para garantir conexões corretas. Em sinais digitais, use osciloscópio para checar formato de pulso e amplitude.
Valide no SCADA/RTU: confirme leitura estável, ausência de flutuações e tempo de resposta conforme especificação do sensor.
Critério de aceitação: sinal consistente por período de teste (p.ex. 24 h) sem erros de comunicação ou picos correlacionados a ruído.
H3 — Manutenção preventiva e cuidados de armazenamento
Rotina: inspeção visual semestral, teste de continuidade e verificação de torque em bornes. Substitua cabos com sinais de abrasão.
Armazenamento: manter enrolado sem dobras forçadas, temperatura controlada e longe de substâncias corrosivas.
Documente substituições e MTBF observadas para alimentar políticas de estoque e planejamento de manutenção.
H2 — Integração do Cabo Receptor IR de 3m com sistemas SCADA e IIoT
Meta-descrição H2: Protocolos compatíveis, mapeamento de tags SCADA e fluxo de dados do cabo ao cloud/edge.
H3 — Protocolos e interfaces compatíveis (Modbus, DCON, RS-485, MQTT — incluir Modbus, RS-485, IoT, telemetria)
O cabo transmite o sinal do sensor ao módulo ICP DAS, que pode encapsular os dados via Modbus RTU sobre RS-485 ou protocolos proprietários como DCON. Em soluções IIoT, gateways convertem os dados para MQTT/HTTP.
Mapear corretamente pontos físicos (V+, GND, SIG) aos canais do módulo facilita a tradução de entradas discretas em tags Modbus.
Para projetos IoT/telemetria, avalie segurança (TLS em camada aplicacional), integridade de pacotes e autenticação no gateway edge.
H3 — Configuração prática no SCADA: mapeamento de tags e exemplos de parâmetros
Exemplo: canal digital do módulo mapeado como Modbus holding register 40001; crie tag no SCADA apontando para esse endereço. Configure filtros de debounce se necessário.
Parâmetros típicos: taxa de amostragem, timeout de leitura, debounce para sinais rápidos e alarm thresholds para eventos de interesse.
Documente offsets e escalonamentos; padronize nomes de tags para facilitar troubleshooting e engenharia reversa em campo.
H3 — Arquitetura IIoT: do cabo receptor IR ao cloud/edge
Fluxo: Sensor IR -> Cabo receptor IR de 3m -> Módulo ICP DAS -> Gateway/Edge (conversão Modbus→MQTT) -> Broker/Cloud.
Use edge computing para pré-processamento (filtragem, detecção de eventos) reduzindo latência e tráfego de dados para a nuvem.
Implemente segmentação de rede, VPN e TLS para proteger dados de telemetria sensíveis.
H2 — Exemplos práticos de uso do Cabo Receptor IR de 3m
Meta-descrição H2: Tutoriais curtos e casos reais: bancada de testes, linha de produção e telemetria remota.
H3 — Exemplo 1: Integração rápida em bancada de testes (diagrama e passos)
Monte uma bancada: sensor IR alimentado por fonte 12 V DC, cabo receptor IR de 3m ligado ao módulo ICP DAS em uma breadboard.
Verifique sinal no osciloscópio e valide no software de aquisição por Modbus. Faça testes de ruído com fontes próximas para avaliar necessidade de ferrite.
Documente passos e crie checklist padrão para replicação em POCs.
H3 — Exemplo 2: Monitoramento em linha de produção (topologia e considerações)
Topologia: sensores distribuídos ao longo da linha, cabos ranqueados até painel com módulos ICP DAS; comunicação via RS-485 para RTU central.
Considere aterramento único, shield drain ligado no painel e uso de isoladores se as diferenças de potencial forem significativas.
Planeje caminhos de cabo separados para potência e sinal e use conduítes metálicos em ambientes com alto EMI.
H3 — Exemplo 3: Projeto de telemetria remota (esquema e checklist de implantação)
Implantação em campo: use cabo receptor IR até módulo ICP DAS em caixa selada IP65; gateway com SIM/ethernet envia dados à nuvem.
Checklist: proteção contra surtos, aterramento, verificação de IP rating, testes de comunicação via rede móvel e plano de fallback.
Inclua logs de eventos localmente para garantir continuidade em perda de conectividade.
H2 — Comparação técnica e erros comuns: Cabo Receptor IR de 3m vs produtos similares da ICP DAS
Meta-descrição H2: Parâmetros comparativos e erros na seleção/instalação com soluções práticas para mitigação.
H3 — Tabela comparativa recomendada (campo a campo)
| Campo | Cabo Receptor IR 3m | Alternativa genérica |
|---|---|---|
| Blindagem | Trançada + folha | Parcial/nenhuma |
| Compatibilidade | Documentada com ICP DAS | Indeterminada |
| Conectores | Padrão ICP DAS | Var. proprietárias |
| Testes e QA | Realizados | Limitados |
| Suporte técnico | Local via LRI | Reduzido |
H3 — Erros comuns na seleção e instalação e como evitá-los
Erros: pinout invertido, ausência de terra comum, blindagem desconectada, escolha de cabo inadequado para temperatura. Evite lendo datasheets e testes pré-inicialização.
Sempre confirme níveis lógicos e proteções de entrada; use fusíveis se há risco de curto.
Documente alterações e mantenha esquema atualizado no DCS/CMMS para evitar retrabalhos.
H3 — Dicas avançadas de troubleshooting e otimização de sinal
Use osciloscópio para localizar reflexões e ruído; instale terminação se sinais de alta velocidade apresentarem reflexos.
Para ruído comum-mode em RS-485, considere isolação galvânica no módulo e pares trançados com shield.
Implemente logging em múltiplas camadas (sensor, módulo, gateway) para correlação temporal de eventos.
H2 — Conclusão e chamada para ação: solicite cotação ou entre em contato sobre o Cabo Receptor IR de 3m
Meta-descrição H2: Resumo executivo e instruções para cotação/suporte técnico para o cabo receptor IR de 3m.
H3 — Resumo executivo e recomendações de uso
O Cabo Receptor IR de 3m é componente essencial para garantir confiabilidade na aquisição de sinais IR em ambientes industriais. Recomendado quando a integridade de sinal e compatibilidade com módulos ICP DAS são prioridades.
Verifique especificações elétricas, mecânicas e ambientais antes da seleção; opte por versões com blindagem completa em ambientes ruidosos.
Para aplicações industriais críticas, a escolha do cabo deve estar alinhada a políticas de manutenção e MTBF esperados para reduzir riscos operacionais.
H3 — Como solicitar cotação e suporte técnico (CTA)
Para especificações detalhadas e suporte técnico, acesse a página do produto e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/cabo-receptor-ir-de-3m.
Para soluções complementares e outras opções de cabeamento, confira também a linha de aquisição de dados no portal LRI: https://www.lri.com.br/aquisicao-de-dados e entre em contato com nosso time comercial.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
H2 — Perspectivas futuras e aplicações estratégicas para o Cabo Receptor IR de 3m
Meta-descrição H2: Inovações e mercados para expansão do uso do cabo receptor IR de 3m em IIoT e sensores inteligentes.
H3 — Tendências e inovações relevantes (IIoT, sensores inteligentes, conectividade edge)
Sensores inteligentes com pré-processamento on-sensor reduzirão necessidade de largura de banda; entretanto, a interface física continuará crítica. Cabos com melhores propriedades EMI e materiais avançados se tornarão padrão.
Edge computing e gateways MQTT/TLS prometem transformar como os sinais capturados via cabo são consumidos por aplicações de analytics.
Adotar padrões abertos e documentação clara melhora integração em arquiteturas IIoT e acelera time-to-market em projetos industriais.
H3 — Aplicações específicas recomendadas para expansão de uso
Setores com grande automação (fábricas 4.0), utilities com telemetria distribuída e OEMs que embutem sensores em máquinas são mercados prioritários.
Investir em versões seladas do cabo e em kits de instalação padronizados facilita escalabilidade e manutenção.
Monitore evoluções em padrões industriais e prepare documentação de integração para reduzir risco em adoção ampla.
Participe: comente abaixo seu caso de uso, dúvidas sobre pinout, ou peça um checklist personalizado para sua planta. Estamos prontos para ajudar na especificação e integração com módulos ICP DAS.
