Introdução
Nesta seção você encontrará uma apresentação clara e objetiva do cabo SCSI II 50 pinos para servo Delta ASDA‑A (ICP DAS): definição técnica, função e contexto industrial. O cabo SCSI II 50 pinos, utilizado para conectar o controlador/driver ao servo Delta ASDA‑A, é um componente crítico para garantir comunicação de sinais digitais e de comando com baixa latência e alta imunidade a interferências. Desde o primeiro parágrafo, abordamos a compatibilidade com ICP DAS, SCSI 50 pinos e aplicações industriais tais como automação de movimento e retrofits.
Você aprenderá rapidamente por que escolher um cabo específico para servos é diferente de usar um cabo genérico: fatores como impedância característica, blindagem, par trançado e pinout influenciam diretamente na integridade do sinal e na confiabilidade da máquina. Em analogia simples, o cabo é a "artéria" que leva comandos de precisão; qualquer obstrução (ruído, conexão frouxa) impacta o desempenho do movimento como uma arritmia em um sistema biológico.
Este artigo foi preparado para engenheiros de automação, integradores e compradores técnicos e usa termos como MTBF, EMI, e normas aplicáveis (por exemplo, IEC 61000‑4‑2/4‑4 para imunidade a descargas e transientes) para garantir profundidade técnica. Ao final, há CTAs e links técnicos para especificações e compra.

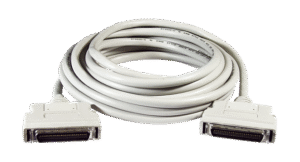

Introdução ao cabo SCSI II 50 pinos para servo Delta ASDA‑A (ICP DAS): O que é, para que serve e visão geral do produto
Nesta seção você encontrará a definição técnica básica do produto, suas funções primárias e o contexto de uso no ambiente industrial. O cabo SCSI II 50 pinos para servo Delta ASDA‑A é um cabo de sinais projetado para transmitir comandos digitais e sinais de feedback entre o driver e o servo, mantendo integridade em instalações industriais sujeitas a ruído elétrico. Fabricantes como a ICP DAS fornecem versões reforçadas com blindagem e condutores apropriados para aplicações de motion control.
Você verá que o cabo não transporta potência principal do motor (isso é feito pelo cabeamento de potência do drive), mas sinais de controle e de encoder/feedback que exigem sincronismo e baixa latência. A escolha correta evita falhas de comunicação que podem causar posicionamento incorreto, oscilações ou paradas da máquina.
Por fim, a visão geral inclui variantes de comprimento padrão, tipos de conector 50 pinos compatíveis com o padrão SCSI‑II e recomendações de instalação. Para aplicações que exigem essa robustez, a série de cabos SCSI da ICP DAS é a solução ideal. Confira as especificações no produto (CTA abaixo).
Principais aplicações e setores atendidos pelo cabo SCSI II 50 pinos para servo Delta ASDA‑A — cabo SCSI II 50 pinos, Delta ASDA‑A, ICP DAS
Nesta seção você encontrará o mapeamento das indústrias e processos onde o cabo é mais usado. O cabo SCSI II 50 pinos é comum em máquinas CNC, células de automação de movimento, robótica colaborativa/industrial, painéis de controle e projetos de retrofit industrial onde o servo Delta ASDA‑A é empregado. Sua robustez o torna adequado para ambientes de manufatura, utilities e OEMs.
Você verá por que integradores escolhem cabos específicos: estabilidade do sinal durante movimentos rápidos, imunidade a interferências geradas por motores e variadores, e facilidade de roteamento em painéis industriais. Em linhas de produção sincronizadas, a perda de dados de encoder pode gerar retrabalhos e paradas, justificando o investimento em cabos certificados e blindados.
Setores típicos: automotivo (maquinário de estampagem), embalagens de alta velocidade, indústria eletrônica (pick-and-place), e energia (atuadores em subestações). Para leitura complementar sobre seleção de cabos industriais, veja este artigo do blog LRI: https://blog.lri.com.br/como-escolher-cabos-industriais e sobre práticas de aterramento: https://blog.lri.com.br/grounding-e-protecao-em-sistemas-industriais.
Especificações técnicas do cabo SCSI II 50 pinos para servo Delta ASDA‑A (tabela de referência) — cabo SCSI II 50 pinos, SCSI 50 pinos
Nesta seção você encontrará um resumo técnico com os parâmetros essenciais organizados em tabela para consulta rápida. A tabela abaixo apresenta os atributos mais relevantes (tipo de conector, número de pinos, impedância, blindagem, condutor, comprimentos padrão e compatibilidade). Recomenda‑se confirmar os dados finais no datasheet do fabricante antes da compra.
Tabela de especificações técnicas (resumo)
- Tipo de conector: SCSI II 50 pinos (IDC) / D‑sub 50 pinos compatível
- Número de pinos: 50 vias
- Pinout: padrão SCSI II para transmissão diferencial e sinais TTL/encoder conforme Delta ASDA‑A
- Comprimentos padrão: 0,5 m | 1 m | 2 m | 3 m (customizáveis)
- Condutor: cobre estanhado, 26–30 AWG (par trançado)
- Blindagem: folha + malha (overall foil + braid) com drain wire
- Impedância característica: ~110 Ω diferencial (quando aplicável)
- Temperatura de operação: -20 °C a +80 °C
- Compatibilidade: servo drives Delta ASDA‑A series (verificar modelo exato)
- Certificações: conformidade EMC (IEC 61000‑4‑2/4‑4; recomendações de ensaio) e resistência ao fogo conforme IEC 60332‑1‑2 (varia por versão)
H3 – Notas técnicas e certificados
Nesta subseção você encontrará observações sobre conformidade e recomendações de uso. Cabos industriais devem atender a testes de imunidade eletromagnética (IEC 61000‑4‑x) e às exigências de durabilidade mecânica de conectores (IEC 60512). Para incêndio e segurança, a resistência à propagação de chama conforme IEC 60332 é relevante em painéis fechados.
Mencione também conceitos técnicos importantes como MTBF (aplicável mais diretamente a módulos eletrônicos, mas útil na avaliação da expectativa de vida do sistema) e PFC (Power Factor Correction), que, embora se aplique a fontes de alimentação, impacta ruído em barramentos e pode influenciar condições de EMI locais. A mitigação envolve filtragem, aterramento e cabos blindados apropriados.
Recomenda-se sempre validar o pinout com o datasheet do servo Delta ASDA‑A e realizar testes pós‑instalação. Para especificações Produto/Compra, consulte a página oficial do produto: https://www.lri.com.br/comunicacao-de-dados/cabo-scsi-ii-de-50-pinos-p-servo-delta-asda-a-series-10171 (CTA).
Importância, benefícios e diferenciais do cabo SCSI II 50 pinos para servo Delta ASDA‑A
Nesta seção você encontrará uma análise dos benefícios práticos e diferenciais frente a cabos genéricos. O uso de um cabo SCSI II 50 pinos projetado para servo garante integridade de sinal, menor suscetibilidade a EMI, e conectividade perfeitamente compatível com o pinout do Delta ASDA‑A, diminuindo tempo de integração e riscos de erro humano.
Diferenciais incluem blindagem dupla, condutores trançados com impedância controlada e conectores com tolerância dimensional reduzida para evitar folgas e desgaste por vibração. Tais características reduzem ocorrências de perda de passos, falhas de leitura de encoder e tempo de máquina parada.
Além disso, cabos homologados por fornecedores como a ICP DAS costumam vir com garantia e rastreabilidade, o que facilita manutenção preditiva e conformidade com normas internas de qualidade (ISO) e requisitos de utilitários e OEMs.
Guia prático: Como instalar e usar o cabo SCSI II 50 pinos para servo Delta ASDA‑A passo a passo
Nesta seção você encontrará procedimento de instalação, boas práticas e checklist para evitar falhas. A instalação correta minimiza riscos mecânicos e elétricos, garantindo comunicação estável entre controlador e servo.
Evite curvaturas excessivas (respeite o raio mínimo de curvatura), não repita dobras e mantenha separação de cabos de potência. Use abraçadeiras com proteção e rotule cabos para facilitar manutenção. A sequência de instalação segue inspeção, conexão física e testes elétricos.
Para aplicações críticas, recomenda‑se documentação de cada cabo (comprimento, origem, destino, pinout) e inclusão no CMMS para manutenção prevista.
H3 – Preparação e verificação pré-instalação
Nesta subseção você encontrará itens de inspeção física e ferramentas necessárias. Verifique integridade do isolamento, ausência de cortes na malha de blindagem e firmeza dos conectores. Ferramentas: chave dinamométrica para torque de conectores, multímetro, testador de continuidade e equipamento de análise de sinais (osciloscópio).
Confirme compatibilidade do conector com o drive Delta ASDA‑A e compare pinout com o manual do drive. Garanta que o comprimento do cabo seja o adequado sem excesso que possa formar laços de indução.
Registre ainda a necessidade de etiquetas e rota de cabo no desenho do painel para replicabilidade.
H3 – Passo a passo de conexão ao servo Delta ASDA‑A
Nesta subseção você encontrará a sequência de ligação, torque recomendado e cuidados com pinout. 1) Desligue alimentação antes de conectar. 2) Posicione o conector alinhando chaves/guia mecânica. 3) Aperte conforme torque do fabricante (valor típico 0,2–0,5 Nm para conector IDC/rosca — verificar manual Delta/ICP DAS). 4) Confirme pinout: portas de encoder, sinal de filtro e sinais diferenciais.
Evite retenção por solda no conector; prefira conexões IDC/clips recomendados. Proteja a junção com conduítes flexíveis e braçadeiras locais para reduzir tensões mecânicas.
H3 – Testes funcionais pós-instalação
Nesta subseção você encontrará testes de continuidade, integridade do sinal e verificação de comunicação. Comece por testar continuidade de cada via com multímetro e testar curto‑circuitos entre pares e blindagem. Use osciloscópio para verificar forma de onda dos sinais diferenciais do encoder e níveis TTL/RS‑422 conforme especificado.
Execute homing do servo em modo manual com baixa velocidade e monitore erros de posição e alarms no drive. Run logs e capture eventos para analisar possíveis flutuações ou interrupções.
Integração do cabo SCSI II 50 pinos com sistemas SCADA e plataformas IIoT — cabo servo, IIoT
Nesta seção você encontrará como o cabo impacta a integração com SCADA/IIoT e melhores práticas para coleta de dados. Um cabo de sinais de alta integridade assegura que dados de posição e estado cheguem sem perdas ao controlador, reduzindo falsos positivos de alarmes no SCADA.
Para IIoT, onde dados são telemetrizados, a qualidade do sinal local influencia diretamente a confiabilidade das métricas (ex.: ciclos, tempos de parada). Use gateways e conversores com buffers adequados e timestamps determinísticos para evitar perda de sincronismo.
Implemente monitoramento de integridade do canal (onde possível) para enviar alertas preventivos antes da falha física do cabo.
H3 – Arquitetura típica: servo Delta → controlador → SCADA/IIoT
Nesta subseção você encontrará o diagrama lógico e pontos críticos. Arquitetura típica: Servo Delta ASDA‑A (encoder + sinais de comando) → PLC/Controlador de movimento → Controlador de borda/Gateway IIoT → SCADA/ERP. Pontos críticos incluem conversores de nível, isolamento galvânico e buffers.
Assegure redundância de comunicação e rotas de diagnóstico, além de políticas de QoS para priorizar dados de movimento.
H3 – Recomendações para garantir sinal e dados confiáveis em IIoT
Nesta subseção você encontrará práticas de filtragem, aterramento e proteção contra EMI. Use filtros RC, proteção transiente (TVS) e aterramento único por painel para evitar loops de terra. Onde ruído é severo, considere fibra óptica para sinais de alta criticidade ou uso de protocolos diferenciais balanceados (RS‑422/485).
Sincronize clocks entre controlador e SCADA quando necessário; registros temporais (timestamps) devem ser NTP/PTP sincronizados para análise.
Exemplos práticos de uso do cabo SCSI II 50 pinos em aplicações reais
Nesta seção você encontrará estudos de caso e cenários com resultados esperados. Os exemplos abaixo demonstram ganhos práticos, desde retrofit até operação em ambientes com EMI severa.
H3 – Caso 1: Retrofit de bancada CNC com servo Delta ASDA‑A
Você verá etapas, ganhos e pontos de atenção. Substituição de cabos genéricos por cabo SCSI II 50 pinos blindado reduz erros de posicionamento e elimina alarms intermitentes. Ganhos típicos: redução de downtime e melhoria na repetibilidade.
Pontos de atenção: confirme comprimento e pinout, verifique fixações mecânicas e refaça grounding local.
H3 – Caso 2: Linha de produção automatizada com comunicação síncrona
Você verá configuração e validação da movimentação. Em linhas sincronizadas, cabo com impedância controlada mantém integridade de sinal para encoders de alta resolução, resultando em ciclos mais curtos e menos ajustes.
Valide com testes de long‑run e monitoramento de jitter.
H3 – Caso 3: Ambiente severo — aplicações com alta interferência eletromagnética
Você verá soluções de blindagem, rota de cabo e manutenção preventiva. Em fábricas com inversores de frequência próximos, blindagem dupla e uso de drain wire corretamente aterrado são críticos. Considere rotas que minimizem cruzamento com cabos de potência e inclusão de filtros.
Inspeções periódicas de blindagem e conexões evitam degradação.
Comparação técnica: cabo SCSI II 50 pinos vs produtos similares da ICP DAS — SCSI 50 pinos
Nesta seção você encontrará uma comparação objetiva com alternativas da mesma linha ICP DAS e critérios de seleção. Comparar variantes (ex.: tipos de blindagem, AWG, conector reforçado) ajuda a selecionar a melhor opção custo‑benefício.
H3 – Tabela comparativa resumida
- Modelo A (SCSI II 50p, padrão): blindagem folha+malha, 26 AWG, comprimentos 1–3 m.
- Modelo B (reforçado industrial): blindagem dupla, 24 AWG, jacket resistente a óleo, comprimentos custom.
- Critérios: compatibilidade com Delta ASDA‑A, resistência mecânica, custo e disponibilidade.
H3 – Quando escolher este cabo vs outra opção ICP DAS
Escolha o cabo padrão para aplicações controladas. Prefira versões reforçadas para ambientes com óleo, vibração ou exposição química. Trade‑offs: maior robustez costuma aumentar custo e diâmetro.
Erros comuns, detalhes técnicos e soluções de troubleshooting
Nesta seção você encontrará falhas frequentes e como corrigi‑las. Problemas típicos incluem inversão de pinout, perda de continuidade e ruído.
H3 – Problemas de comunicação típicos e como resolver
Causas e correções: pinout invertido — ver pinout e remontar; perda de continuidade — testar e substituir vias danificadas; ruído — revisar aterramento e blindagem. Use logs do drive para identificar origem.
H3 – Manutenção preventiva e inspeção periódica
Frequência e procedimentos: inspeção visual trimestral, teste de continuidade anual e substituição preemptiva se sinais de desgaste. Registre histórico para prever MTBF do cabo no contexto do sistema.
Boas práticas de projeto e montagem envolvendo o cabo SCSI II 50 pinos
Nesta seção você encontrará orientações para layout de painéis, caminhos de cabo e documentação. Planeje rotas separadas para cabos de potência e sinal, mantenha curvas suaves e use condutos.
Aterramento único por painel e braçadeiras isolantes protegem contra loops indesejados. Documente pinouts, versões e lote de compra para rastreabilidade.
Use conectores com trava mecânica e proteção contra vibração para garantir vida útil longa.
Checklist técnico para especificação e compra do cabo SCSI II 50 pinos — cabo servo, ICP DAS
Nesta seção você encontrará itens obrigatórios para pedir cotação. Checklist: comprimento exato, tipo de conector, pinout compatível, blindagem, AWG, temperatura de operação, certificações, garantia e quantidade.
Inclua no pedido: número de série do servo Delta ASDA‑A para confirmação de compatibilidade e solicite amostras para testes em bancada.
Modelo de requisição rápida: especificar SKU, comprimento, terminações e certificações exigidas.
Conclusão e chamada à ação: solicite suporte técnico ou cotação do cabo SCSI II 50 pinos para servo Delta ASDA‑A
Nesta seção você encontrará um resumo dos benefícios e CTAs claros. O cabo SCSI II 50 pinos projetado para o servo Delta ASDA‑A garante comunicação confiável, menor risco de falhas e melhor desempenho de movimento. Para aplicações que exigem essa robustez, a série de cabos SCSI da ICP DAS é a solução ideal.
Solicite suporte técnico ou cotação com a LRI/ICP para validar compatibilidade com seu projeto. Para especificações detalhadas e compra, consulte o produto: https://www.lri.com.br/comunicacao-de-dados/cabo-scsi-ii-de-50-pinos-p-servo-delta-asda-a-series-10171. Para visualizar outras opções e produtos relacionados, veja nosso catálogo de cabos industriais: https://blog.lri.com.br/produtos/cabos-industriais.
Incentivamos comentários e perguntas: compartilhe sua aplicação específica nos comentários para que possamos orientar a seleção e instalação.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Perspectivas futuras e aplicações estratégicas do cabo SCSI II 50 pinos
Nesta seção você encontrará tendências e oportunidades de uso nos próximos 3–5 anos. Com a adoção crescente da Indústria 4.0 e IIoT, a demanda por cabos com maior imunidade a ruído e compatibilidade com hardware legado (retrofits) continuará alta.
O avanço para redes determinísticas e time‑sensitive networking (TSN) pode reduzir a dependência de mídias físicas específicas para sinais de controle; ainda assim, conexões elétricas para servos permanecerão críticas em muitos cenários. Investir em cabos de qualidade é uma estratégia para estender vida útil do equipamento e facilitar migrações.
Recomendação estratégica: incluir nos projetos especificações de cabos desde a fase de engenharia, prever acesso para manutenção e adotar monitoramento de integridade como parte do pacote IIoT.
