Módulo De Expansão Com 8 Portas Rs-232

Módulo de Expansão: Características, Vantagens e Guia de Instalação

O C32071T-Módulo De Expansão Com 8 Portas Rs-232, Conectores Db25 Fêmea, Proteção De Surto Esd De 25Kv é um produto da Moxa, uma empresa líder em soluções de comunicação industrial. Você vai aprender o que é o C32071T, quais são as suas características, vantagens e aplicações, e como fazer a sua instalação. Vamos começar?

O que é o C32071T?

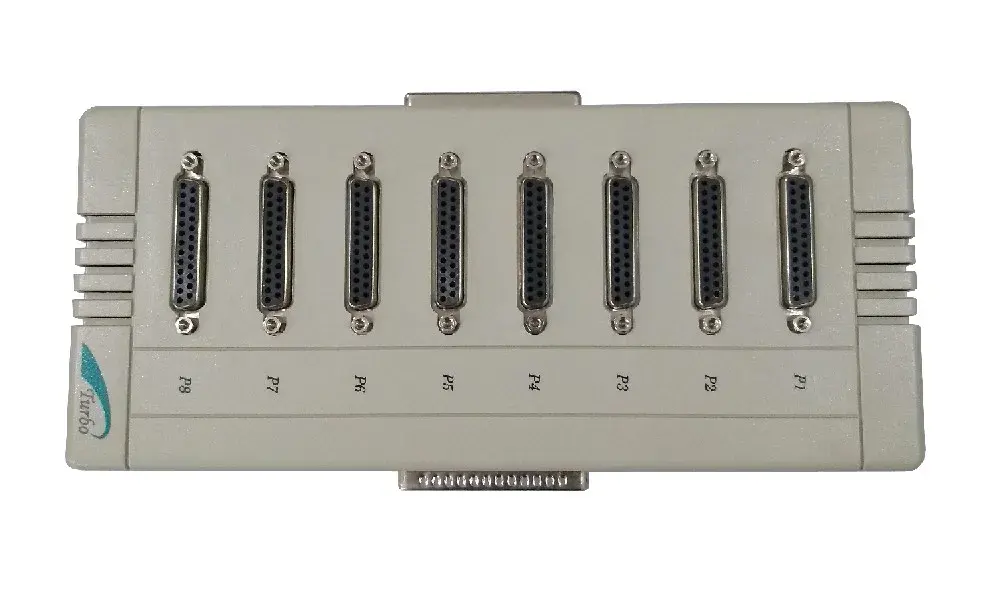

O C32071T é um módulo de expansão que permite adicionar 8 portas RS-232 a um controlador de comunicação da família C320Turbo1. O RS-232 é um padrão de comunicação serial que permite a transmissão de dados entre dispositivos como computadores, impressoras, scanners, modems e outros equipamentos periféricos2. O C32071T possui conectores DB25 fêmea, que são conectores de 25 pinos usados para conectar cabos seriais.

 Além disso, o C32071T possui proteção contra surto ESD de 25kV em cada porta, o que significa que ele pode resistir a descargas eletrostáticas de até 25 mil volts sem danificar os componentes eletrônicos.

Quais são as características do C32071T?

  • Módulo UART para uso com a família C320Turbo: UART é um circuito integrado que converte os dados paralelos em série e vice-versa, permitindo a comunicação entre dispositivos com diferentes velocidades e formatos de dados. A família C320Turbo é composta por controladores de comunicação que oferecem alto desempenho e confiabilidade para aplicações industriais que exigem múltiplas portas seriais.
  • Possui 8 portas RS-232, conectores DB25 fêmea: cada porta RS-232 pode suportar uma taxa de transmissão de até 921.6 kbps, o que é adequado para aplicações que requerem alta velocidade e baixa latência. Os conectores DB25 fêmea permitem a conexão fácil e segura dos cabos seriais.
  • Proteção contra surto ESD de 25kV em cada porta: o surto ESD é um fenômeno que ocorre quando há uma diferença de potencial elétrico entre dois objetos, causando uma corrente elétrica abrupta e intensa. O surto ESD pode danificar os circuitos eletrônicos e causar falhas nos dispositivos. O C32071T possui uma proteção especial que dissipa a energia do surto ESD e evita danos aos componentes.

Principal vantagem?

  • Expansão fácil e rápida das portas seriais: o C32071T permite adicionar 8 portas RS-232 a um controlador.

Quais são as aplicações?

O C32071T pode ser usado em diversas aplicações industriais que necessitam de comunicação serial entre dispositivos. Algumas dessas aplicações são:

  • Automação industrial: o C32071T pode ser usado para conectar controladores lógicos programáveis (CLPs), sensores, atuadores, inversores de frequência, medidores e outros equipamentos industriais, permitindo o controle e a supervisão dos processos produtivos.
  • Telemetria: o C32071T pode ser usado para transmitir dados de medição e monitoramento de variáveis físicas como temperatura, pressão, umidade, nível, vazão e outros parâmetros de interesse, tanto em ambientes internos quanto externos.
  • Telecomunicações: o C32071T pode ser usado para conectar equipamentos de telefonia, rádio, fibra óptica, satélite e outros meios de comunicação, permitindo a transmissão de voz, dados e imagens.
  • Segurança: o C32071T pode ser usado para conectar câmeras, alarmes, sensores de presença, fechaduras eletrônicas e outros dispositivos de segurança, permitindo a vigilância e a proteção de pessoas e patrimônios.
  • Entretenimento: o C32071T pode ser usado para conectar videogames, consoles, projetores, telas, caixas de som e outros dispositivos de entretenimento, permitindo a diversão e a interação dos usuários.

Como fazer a instalação?

A instalação é simples e rápida. Você só precisa seguir os seguintes passos:

  • Desligue o controlador de comunicação da família C320Turbo e desconecte os cabos de alimentação e de comunicação.
  • Remova os parafusos que fixam a tampa do controlador e retire-a com cuidado.
  • Localize o slot vazio no controlador onde você vai inserir o módulo C32071T. O slot deve ter um conector macho de 120 pinos.
  • Alinhe o módulo C32071T com o slot e pressione-o firmemente até que ele se encaixe no conector. Verifique se o módulo está bem fixado no slot.
  • Recoloque a tampa do controlador e aperte os parafusos que você removeu anteriormente.
  • Conecte os cabos seriais nas portas RS-232 do módulo C32071T. Use os conectores DB25 fêmea para conectar os cabos nos dispositivos que você deseja comunicar. Verifique se os cabos estão bem conectados nas portas.
  • Reconecte os cabos de alimentação e de comunicação no controlador de comunicação da família C320Turbo.
  • Ligue o controlador e verifique se o módulo C32071T está funcionando corretamente. Você pode usar um software de teste ou um terminal para enviar e receber dados pelas portas RS-232.

Espero que este post tenha sido útil para você conhecer melhor o produto C32071T. Se você se interessou pelo produto e quer saber mais detalhes ou comprar online, visite o site da LRI, uma empresa especializada em soluções de comunicação industrial. Lá você vai encontrar mais informações sobre o produto, como especificações técnicas, manuais, vídeos e preços. Você também pode entrar em contato com a equipe de atendimento da LRI para tirar suas dúvidas e solicitar um orçamento.

Obrigado por ler este post até o final. Se você gostou deste conteúdo, compartilhe com seus amigos nas redes sociais e deixe seu comentário abaixo. Eu ficarei feliz em saber a sua opinião e receber o seu feedback. Se você quiser saber mais sobre outros produtos e assuntos relacionados à comunicação industrial, visite o blog da LRI. Lá você vai encontrar posts sobre controladores de comunicação, conversores de mídia, switches Ethernet, gateways de protocolo e muito mais. Até a próxima!
