Introdução

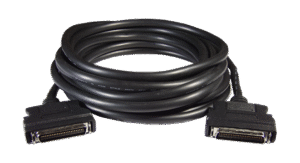

O Cabo SCSI II 50-pin para amplificador servo Yaskawa é um cabo de sinal/controle projetado especificamente para interconectar amplificadores servo à unidade de controle, garantindo integridade de sinal em aplicações industriais de alta disponibilidade. Neste artigo abordarei o que é esse cabo, seus componentes principais (condutor, isolamento, blindagem, conector D-sub 50 pinos ou variante proprietária) e o cenário técnico onde é usado — desde máquinas CNC até células robóticas integradas em arquiteturas IIoT. A palavra-chave principal, cabo SCSI II 50 pin, e as secundárias como cabo servo Yaskawa e cabo para amplificador servo aparecem desde já para otimização semântica.
Tecnicamente, esse cabo combina pares trançados e blindagem global para controlar impedância característica, crosstalk e atenuação em frequências de sinal digital típicas de comunicação entre servo drive e controladores. Parâmetros como resistência DC do condutor (AWG), capacitância condutor-a-condutor, impedância diferencial e cobertura de malha (percentual de braid) são críticos para a estabilidade do controle em malhas fechadas e feedback de encoder. Normas aplicáveis incluem IEC 60228 (condutores), IEC 60664 (isolamento), recomendações de compatibilidade eletromagnética (EMC) e requisitos de segurança elétrica como IEC/EN 62368-1, quando o sistema envolver alimentação e equipamentos com riscos elétricos.
Em termos de resultado prático, o uso do cabo correto reduz ruído em sinais TTL/RS-422/RS-485, evita problemas de sincronismo e diminui tempo de inatividade por falhas intermitentes. Este artigo, orientado a engenheiros de automação, integradores e compras técnicas, trará especificações, guias de instalação, integração com SCADA/IIoT e comparativos com outras opções de mercado, posicionando a ICP DAS (via LRI) como autoridade na escolha de cabos industriais. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Principais aplicações e setores atendidos pelo Cabo SCSI II 50-pin
O cabo SCSI II 50 pin é amplamente usado em sistemas que exigem múltiplos sinais digitais e de controle entre amplificadores servo e controladores, como em máquinas CNC, robótica industrial, sistemas de embalagem e prensas servo. Em automação e OEMs, ele conecta módulos de I/O, encoders e unidades de potência, mantendo integridade do sinal mesmo em ambientes com altos níveis de ruído eletromagnético. Para indústrias de utilities e energia, o cabo também é usado onde há necessidade de comunicação confiável entre drives e sistemas de supervisão.
Na arquitetura IIoT e Indústria 4.0, esse cabo atua na camada física de comunicação entre dispositivos determinísticos e gateways que repassam dados para PLCS/RTUs e plataformas em nuvem. É particularmente útil quando os sinais seriais (RS-422/485) e sinais digitais TTL precisam atravessar áreas com motores de alta potência e inversores, exigindo blindagem eficaz e terras controladas. Selecionar o cabo servo Yaskawa correto influencia diretamente latência, jitter e taxa de erro de bits percebida pelo controlador.
Setores que mais demandam esse tipo de cabo incluem: manufatura discreta (automotivo, eletroeletrônicos), embalagens, plásticos (injeção), metalurgia leve e integradores de sistema que especificam retrofits industriais. A seleção deve considerar requisitos como temperatura operacional, flexibilidade para movimento em máquinas com eixos móveis e compatibilidade com conectores Yaskawa proprietários, reduzindo riscos de incompatibilidade e retrabalho.
Especificações técnicas do Cabo SCSI II 50-pin — tabela de dados e parâmetros críticos
Abaixo está uma tabela sugerida com especificações essenciais que engenheiros devem exigir ao especificar um cabo SCSI II 50-pin para amplificadores servo.
| Parâmetro | Valor típico | Observações de engenharia |
|---|---|---|
| Tipo de conector | D-sub 50 pinos / conector específico Yaskawa | Confirmar versão P (plug) ou S (socket) |
| Condutor | Cobre livre de oxigênio, AWG 26–24 | AWG influencia resistência e capacitância |
| Impedância característica | 100 Ω diferencial (par trançado) | Importante para sinais diferenciados RS-422/485 |
| Blindagem | Malha de cobre >= 85% + fita/alumínio | Cobertura alta reduz EMI; incluir dreno (drain wire) |
| Isolamento | PVC/LSZH/TPU conforme requerimento | TPU para alta flexibilidade em movimento |
| Corrente/Voltagem | Sinais até 60 VDC | Não é cabo de potência; verificar pares para alimentação se aplicável |
| Temperatura operacional | -40 °C a +80 °C (ou +105 °C para versões especiais) | Selecionar conforme ambiente da máquina |
| Flexibilidade | Classe 5/6 conforme IEC 60245/ISO | Para uso em câmaras de movimento/curvas dinâmicas |
| Comprimento padrão | 1 m, 2 m, 5 m, 10 m (customizável) | Atenção a limitação de comprimento para sinais diferenciados |
| Certificações | RoHS, UL AWM (opcional), CE/EMC | Normas de EMC e segurança aplicáveis |
| Atenuação / dB | Depende do comprimento e frequência | Verificar datasheet para atenuação por metro |
| Resistência de isolamento | >100 MΩ·km (valor típico) | Importante em ambientes úmidos |
| MTBF / Vida útil estimada | >20 anos (aplicação estacionária) | Vida útil depende de ciclos flexão e ambiente |
Tabela sugerida de especificações (campos a preencher)
Para documentação técnica e fichas de dados, utilize a tabela abaixo como template a ser preenchido pelo fornecedor ou integrador:
- Identificação do produto (SKU)
- Descrição curta e compatibilidade (ex: Yaskawa SCD-50P)
- Tipo e material do condutor (AWG, cobre estanhado)
- Configuração dos pares (número de pares, trançamento)
- Impedância característica (Ω)
- Capacitância por metro (pF/m)
- Blindagem (tipo e % de cobertura)
- Dreno/condutor de terra (sim/não, AWG)
- Tensão máxima de operação (V)
- Temperatura operacional (°C)
- Raio mínimo de curvatura (mm)
- Comprimentos disponíveis e tolerância
- Certificações e conformidades normativas
- Observações quanto a compatibilidade de conector
Detalhes elétricos e mecânicos importantes
A resistência DC do condutor determina perda de sinal em comprimentos maiores; para sinais digitais rápidos a queda de tensão e distorção devem ser minimizadas, por isso recomenda-se AWG 24–26 em cabos SCSI II. A capacitância entre condutores impacta o slew rate e largura de banda; valores típicos variam entre 40–80 pF/m dependendo do isolamento e do trançamento. A impedância diferencial controlada (ex.: 100 Ω) evita reflexões e é crítica quando se usam transceivers RS-422/485.
Do ponto de vista mecânico, a flexibilidade (classe de condutor e tipo de jaqueta) define a adequação para uso em braços robóticos ou em chicotes fixos. O raio mínimo de curvatura e número de ciclos de flexão (vida em ciclos) são especificações que não podem ser ignoradas em sistemas com movimento contínuo. Além disso, a resistência UV, óleo e solventes da jaqueta deve ser considerada para ambientes industriais agressivos.
Blindagem e aterramento correto influenciam diretamente a imunidade a EMI. Cobertura de malha >85% com folha de alumínio fornece boa proteção estática, mas a eficácia final depende do tratamento do dreno e da conexão de blindagem ao terra no ponto único, evitando loops de terra. Em conformidade com práticas EMC, recomenda-se a conexão da blindagem somente em um ponto (no painel de controle) quando possível.
Importância, benefícios e diferenciais do Cabo SCSI II 50-pin em sistemas industriais
A escolha de um cabo SCSI II 50 pin de qualidade eleva a confiabilidade do sistema, reduz falhas intermitentes e melhora a precisão do controle em malhas servo. Benefícios técnicos incluem menor BER (bit error rate), redução de interferência entre sinais e maior consistência em leitura de encoders. Comercialmente, isso se traduz em menos paradas, menor custo de manutenção e maior OEE (Overall Equipment Effectiveness).
Diferenciais de cabos projetados para amplificadores servo, como os oferecidos pela ICP DAS/LRI, incluem compatibilidade testada com amplificadores servo Yaskawa, traçado de pinout conforme documentação do fabricante, e opções com jaquetas especiais (TPU, LSZH) para ambientes específicos. Além disso, kits com identificadores de pinos e terminação plug-and-play reduzem tempo de instalação e erros humanos.
Frente a cabos genéricos, a vantagem está na engenharia de blindagem, controle de impedância e testes de conformidade (incluindo testes de continuidade e de integridade de blindagem). Para aplicações críticas, recomendo especificações formais em ordem de compra e testes de aceitação no local (FAT/SAT) para garantir desempenho conforme esperado.
Guia prático de instalação e uso do Cabo SCSI II 50-pin — passo a passo
Preparação: verifique o pinout do amplificador Yaskawa e do controlador. Confirme o tipo de conector (plug P vs. receptáculo S) e se o cabo necessita de broaching ou pinos banhados a ouro. Ferramentas necessárias incluem alicate de crimpagem apropriado, chave dinamométrica para fixação do conector e multímetro com função de teste de continuidade e isolamento.
Instalação física: alinhe o conector sem forçar para evitar danificar pinos. Utilize o torque recomendado pelo fabricante do conector (tipicamente 0,2–0,4 Nm para parafusos pequenos) e conecte a blindagem ao chassis conforme especificado — normalmente em um ponto único no painel. Evite curvas excessivas e mantenha distância de fontes de alta potência (motores, transformadores) quando possível.
Configuração elétrica e testes: após a conexão, cheque continuidade de todos os pinos e curto entre condutores usando multímetro; verifique impedância com TDR se disponível. Para sinais seriais, valide comunicação com os parâmetros corretos (baud rate, parity) e monitore com osciloscópio para ver jitter e integridade do sinal. Documente resultados para registro de qualidade.
Preparação e verificação pré-instalação
Antes de instalar, confirme:
- Pinout e versões do conector no manual Yaskawa.
- Comprimento e espaço físico para roteamento.
- Classe de flexão requerida e temperatura ambiente.
- Ferramentas e EPIs (equipamento de proteção).
Verifique também compatibilidade elétrica com transceivers (RS-422/485) e se o cabo precisa carregar alimentação auxiliar. Faça inspeção visual de defeitos na jaqueta e integridade dos pinos.
Passo a passo de conexão física ao amplificador servo Yaskawa
- Desenergize o equipamento e aplique bloqueio/etiquetagem (LOTO).
- Insira o conector alinhando pinos; fixe com torque especificado.
- Conecte a blindagem ao ponto de terra no gabinete e não em múltiplos pontos, evitando loops.
- Ligue energia e monitore sinais de status no drive para detecção de falhas.
Configuração elétrica e testes de sinalidade
Use multímetro para continuidade e resistência. Use osciloscópio para:
- Verificar níveis lógicos (± voltagens)
- Analisar transientes
- Avaliar jitter
Confirme comunicação via protocolo e faça teste de ciclo do motor em baixa carga.
Manutenção preventiva e solução rápida de problemas
Inspeção periódica: checar desgaste da jaqueta, integridade da blindagem e sinais de aquecimento. Substitua cabos que apresentem corte, exposição de condutores ou perda de blindagem.
Diagnóstico rápido: falhas intermitentes — teste por agitação mecânica enquanto monitorando sinal; ruído persistente — verificação de aterramento e posicionamento próximo a fontes EMI. Troque cabos genéricos por cabos com melhor cobertura de blindagem se necessário.
Integração do Cabo SCSI II 50-pin com sistemas SCADA e plataformas IIoT
O cabo faz a conexão física entre drives e controladores, que por sua vez alimentam dados para o SCADA/IIoT. Em arquiteturas modernas, os sinais coletados pelos drives/PLCs são encaminhados via gateways ou módulos I/O remotos (ex.: dispositivos ICP DAS) para plataformas de supervisão. Garantir integridade na camada física evita corrupção de dados e alarms falsos em sistemas de monitoramento.
Protocolos comuns envolvem RS-422/485, CANopen em algumas topologias e comunicação proprietária de servo. Gateways convertem esses protocolos para Modbus TCP, OPC UA ou MQTT para integração IIoT. A escolha correta do cabo impacta latência e perda de pacotes, especialmente em redes distribuídas com muitos nós próximos a fontes de ruído.
Boas práticas incluem uso de topologias adequadas (estrela para sinais críticos, evitando longas derivações), segmentação com repetidores ou conversores quando necessário e documentação de terminação e resistores de bias para linhas diferenciais. O aterramento e a gestão de cabos são essenciais para manter SNR (signal-to-noise ratio) aceitável.
Protocolos e interfaces compatíveis
- RS-422/RS-485 para sinais seriais de drives.
- Interfaces TTL para sinais locais.
- Conversores para Modbus RTU/TCP, OPC UA ou MQTT via gateways IIoT.
- Encoders A/B/Index via cabos dedicados ou pares no mesmo cabo.
Boas práticas para latência, integridade de dados e aterramento
- Use cabo com impedância controlada e malha contínua.
- Aterre a blindagem em ponto único (painel de controle).
- Evite cruzar cabos de potência com cabos de sinal em 90° quando necessário.
- Limite comprimento a valores que preservem integridade (testar).
Exemplos de topologias de rede para SCADA/IIoT
- Topologia estrela: cada drive para um PLC local, PLC para gateway IIoT.
- Topologia em anel (com redundância): quando suportada, usando switches industriais.
- Hierarquia distribuída: I/O remotos ICP DAS em campo, com backhaul via Ethernet para SCADA.
Para exemplos detalhados de integração com I/O remoto e gateways consulte nossos artigos técnicos: https://blog.lri.com.br/integracao-iiot-scada e https://blog.lri.com.br/guia-cabos-industriais
Exemplos práticos de uso real do Cabo SCSI II 50-pin
Caso 1 — Integração em célula robótica:
Em uma célula robótica de paletização, o cabo SCSI II 50-pin interligou o controlador de movimento ao amplificador servo, reduzindo erros de encoders causados por EMI. Com blindagem adequada e roteamento correto, o ciclo de produção ganhou 8% de velocidade média sem aumentar erros de posicionamento, resultando em ganho de produtividade e menor retrabalho.
Caso 2 — Substituição de cabo em máquina CNC:
Uma máquina CNC sofria paradas intermitentes devido a sinais corrompidos em cabos genéricos. Ao substituir por cabo SCSI II 50-pin especificado para Yaskawa e ajustar aterramento único, a incidência de erros de comunicação caiu 95% e a disponibilidade da máquina aumentou substancialmente, comprovando ROI na substituição.
Ambos os casos destacam a importância de testes pós-instalação (FAT/SAT) e documentação do pinout; recomenda-se conservar o cabo de fábrica quando possível e trabalhar com fornecedores que forneçam certificação de testes.
Comparativo técnico: Cabo SCSI II 50-pin vs outros cabos ICP DAS e concorrentes
Critérios de comparação: impedância, blindagem, flexibilidade, certificações, compatibilidade de conector e preço. Cabos específicos para servo (como o SCSI II 50-pin) costumam oferecer melhor controle de impedância e cobertura de blindagem que cabos genéricos multicondutores. Comparados aos cabos ICP DAS para I/O remoto, o SCSI II prioriza sinalização digital de alta integridade em conjunto com pinout compatível com drives.
A tabela comparativa sugerida deve conter colunas: modelo, AWG, blindagem (%), impedância, temperatura operacional, conector, flexão ciclos e certificações. Use essa matriz para decisão técnica e justificar custo total de propriedade (TCO).
Erros comuns ao escolher/usar cabos SCSI II para servo e como evitá-los
- Escolher cabo sem blindagem adequada: resultado em ruído. Use cobertura >85%.
- Ignorar raio de curvatura: causa fadiga e ruptura de condutores. Escolha cabo flexível.
- Mau aterramento (loops de terra): gere hum. Aterramento em ponto único recomendado.
- Comprimento excessivo: aumenta atenuação. Mantenha dentro dos limites testados.
Recomendações para seleção entre modelos ICP DAS
Checklist decisório:
- Confirme conector e pinout para Yaskawa.
- Verifique AWG e classe de flexão.
- Exija testes de impedância e continuidade do fornecedor.
- Se necessário, escolha jaqueta TPU para movimento contínuo.
Para aplicações que exigem essa robustez, a série de cabos específicos da ICP DAS é a solução ideal. Confira as especificações e opções de personalização nas páginas de produto.
CTAs: Para especificações detalhadas e compra, consulte o cabo indicado pela LRI: https://www.lri.com.br/comunicacao-de-dados/cabo-scsi-ii-50-pin-p-amplificador-servo-yaskawa. Outra opção de produto disponível com características similares pode ser consultada em: https://www.lri.com.br/produto/cabo-scsi-ii-50-pin-industrial (link para catálogo e contato técnico).
Conclusão
O cabo SCSI II 50-pin é componente crítico em sistemas que exigem comunicação robusta entre amplificadores servo e controladores, impactando diretamente desempenho, disponibilidade e manutenção. Escolher o cabo adequado — com blindagem, impedância controlada, compatibilidade de conector e especificações mecânicas corretas — reduz falhas e otimiza a operação industrial. Recomendo documentar requisitos e realizar testes no local (FAT/SAT) antes da entrada em produção.
Entre em contato conosco para suporte técnico ou solicitação de cotação; informe o modelo do drive, comprimento necessário, ambiente operacional e requisitos de flexão para que possamos indicar a solução ICP DAS/LRI adequada. Pergunte nos comentários sobre casos específicos em sua planta — nossa equipe técnica responde com orientações práticas.
