o CANOpen e protocolos CAN
o CANOpen e protocolos CAN

Entenda as Diferenças e Aplicações dos Protocolos CAN e CANOpen em Sistemas Industriais

Os protocolos CAN (Controlador de Área de Rede) e o CANOpen são amplamente utilizados na indústria automotiva e em outras aplicações industriais para comunicação entre dispositivos eletrônicos. Embora ambos os protocolos sejam baseados no padrão CAN, eles têm diferenças significativas em termos de características, estrutura de dados e funcionalidades.

O protocolo CAN foi originalmente desenvolvido pela empresa alemã Bosch na década de 1980 como uma solução para a comunicação em sistemas automotivos. Ele é amplamente adotado devido à sua alta confiabilidade, baixo consumo de energia e fácil implementação. O protocolo CAN é baseado em uma arquitetura de barramento serial, no qual vários dispositivos podem ser conectados a uma única linha de comunicação. Isso permite a transmissão de mensagens em tempo real, garantindo uma comunicação eficiente e confiável entre os dispositivos.

Por outro lado, o protocolo CANOpen é uma camada de aplicação que funciona em cima do protocolo CAN. Ele define um conjunto de mensagens e procedimentos de comunicação padronizados, permitindo a criação de redes complexas e hierárquicas com até 127 nós. O CANOpen é amplamente utilizado em aplicações industriais, oferecendo recursos avançados, como configuração dinâmica de dispositivos, diagnósticos de falhas e sincronização de tempo.

Características do Protocolo CAN

O protocolo CAN possui várias características distintas que o tornam uma escolha popular para a comunicação em sistemas automotivos e industriais. Uma das principais características do CAN é a sua capacidade de suportar uma taxa de transmissão de até 1 Mbit/s, o que o torna adequado para aplicações que exigem uma comunicação rápida em tempo real.

Outra característica importante do CAN é a sua capacidade de detecção e correção de erros. O protocolo utiliza um esquema de detecção de erros baseado em CRC (Cyclic Redundancy Check) para verificar a integridade das mensagens transmitidas. Além disso, o CAN também suporta a retransmissão automática de mensagens em caso de colisão ou erro de transmissão.

Além disso, o CAN é um protocolo assíncrono, o que significa que não há um dispositivo mestre controlando a comunicação. Todos os dispositivos conectados ao barramento CAN têm a capacidade de iniciar a transmissão de mensagens, o que permite uma comunicação mais flexível e descentralizada.

LR-7520R – Módulo Conversor RS-232 para RS-485, Isolação 3000Vdc na RS-485

Os benefícios do CANOpen

Características do Protocolo CANOpen

O protocolo CANOpen, por sua vez, é uma camada de aplicação que define um conjunto de mensagens e procedimentos padronizados para a comunicação em redes CAN. Ele oferece recursos avançados, como configuração dinâmica de dispositivos, diagnósticos de falhas e sincronização de tempo, tornando-o adequado para aplicações industriais complexas.

Uma das principais características do CANOpen é o suporte a uma estrutura de dados flexível e extensível. O protocolo utiliza objetos de dados, que podem ser definidos e configurados de acordo com as necessidades específicas da aplicação. Isso permite uma comunicação eficiente e adaptável entre os dispositivos, facilitando a integração de diferentes sistemas e componentes.

Além disso, o CANOpen oferece suporte a um modelo de comunicação baseado em mensagens, no qual os dispositivos podem trocar mensagens de forma assíncrona. Isso permite uma comunicação mais eficiente e flexível entre os dispositivos, garantindo uma transferência eficaz de dados em tempo real.

Comparações entre CAN e o CANOpen

Embora o protocolo CAN e o protocolo CANOpen sejam baseados no padrão CAN, eles têm diferenças significativas em termos de estrutura de dados, funcionalidades e aplicação. O protocolo CAN é uma camada de comunicação de baixo nível que define a forma como os dados são transmitidos na rede, enquanto o CANOpen é uma camada de aplicação que define o formato e o conteúdo das mensagens trocadas entre os dispositivos.

Uma das principais diferenças entre o CAN e o CANOpen está na estrutura de dados. Enquanto o CAN utiliza uma estrutura de dados simples baseada em mensagens, o CANOpen utiliza uma estrutura de dados mais complexa baseada em objetos. Isso permite uma comunicação mais eficiente e flexível entre os dispositivos, facilitando a integração de diferentes sistemas e componentes.

Outra diferença significativa está nas funcionalidades oferecidas pelos dois protocolos. O CAN oferece recursos básicos de comunicação, como transmissão de mensagens em tempo real e detecção de erros, enquanto o CANOpen oferece recursos mais avançados, como configuração dinâmica de dispositivos, diagnósticos de falhas e sincronização de tempo. Isso torna o CANOpen mais adequado para aplicações industriais complexas que exigem funcionalidades avançadas.

Além disso, o CANOpen permite a criação de redes hierárquicas com até 127 nós, enquanto o CAN suporta apenas um número limitado de dispositivos na rede. Isso torna o CANOpen mais adequado para aplicações que exigem uma rede com múltiplos dispositivos interconectados, como sistemas de controle industrial.

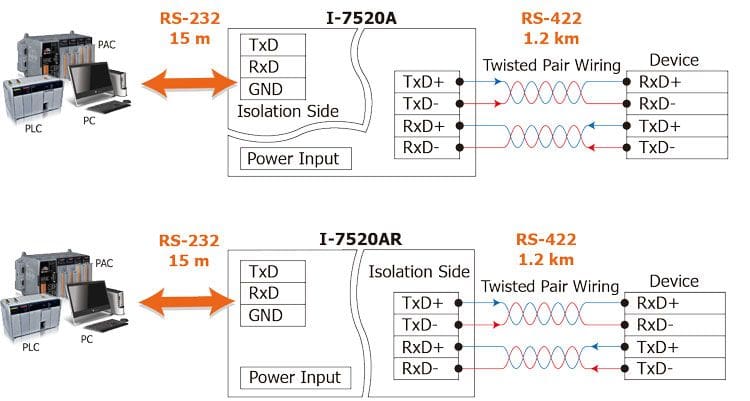

LR-7520AR – Módulo Conversor Rs-232 Para Rs-422/485, Isolação 3000Vdc na Rs-422/485

Os benefícios do CANOpen

Diferenças na Estrutura de Dados

A estrutura de dados é uma das principais diferenças entre o protocolo CAN e o protocolo CANOpen. Enquanto o CAN utiliza uma estrutura de dados baseada em mensagens, o CANOpen utiliza uma estrutura de dados mais complexa baseada em objetos.

No protocolo CAN, as mensagens são transmitidas em formato de quadros, que incluem um identificador de mensagem único e até oito bytes de dados. Essas mensagens são transmitidas na rede e podem ser recebidas por todos os dispositivos conectados ao barramento. Cada dispositivo é responsável por filtrar as mensagens relevantes para si e ignorar as demais.

Já no protocolo CANOpen, a estrutura de dados é baseada em objetos. Um objeto é uma estrutura de dados que inclui um identificador de objeto único, um conjunto de parâmetros e um conjunto de métodos. Os objetos podem ser definidos e configurados de acordo com as necessidades específicas da aplicação, permitindo uma comunicação mais eficiente e adaptável entre os dispositivos.

Essa estrutura de dados flexível e extensível do CANOpen permite a troca de informações mais complexas entre os dispositivos, facilitando a integração de diferentes sistemas e componentes. Além disso, o CANOpen também define uma série de objetos padronizados, como objetos de configuração, objetos de diagnóstico e objetos de controle de processo, que podem ser utilizados para facilitar o desenvolvimento de aplicações industriais.

Diferenças nas Funcionalidades

Além da estrutura de dados, o protocolo CAN e o protocolo CANOpen também diferem em termos de funcionalidades oferecidas aos dispositivos conectados à rede.

O protocolo CAN oferece recursos básicos de comunicação, como transmissão de mensagens em tempo real e detecção de erros. Ele permite que os dispositivos conectados à rede transmitam mensagens de forma assíncrona, garantindo uma comunicação eficiente e confiável. Além disso, o CAN utiliza um esquema de detecção de erros baseado em CRC para verificar a integridade das mensagens transmitidas, garantindo a confiabilidade da comunicação.

Por outro lado, o protocolo CANOpen oferece recursos mais avançados, como configuração dinâmica de dispositivos, diagnósticos de falhas e sincronização de tempo. Ele permite a criação de redes complexas e hierárquicas com até 127 nós, facilitando a comunicação entre dispositivos em um ambiente industrial. Também define-se um conjunto de objetos padronizados, como objetos de configuração, objetos de diagnóstico e objetos de controle de processo, que podem ser utilizados para facilitar o desenvolvimento de aplicações industriais.

Essas funcionalidades avançadas do CANOpen tornam-no mais adequado para aplicações industriais complexas que exigem uma comunicação flexível, confiável e com recursos avançados.

Os benefícios do CANOpen

Vantagens e Desvantagens

O protocolo CANOpen oferece várias vantagens em relação ao protocolo CAN, tornando-o uma escolha popular para aplicações industriais complexas. Algumas das principais vantagens do CANOpen são:

  • Flexibilidade: O CANOpen permite a criação de redes complexas e hierárquicas com até 127 nós, facilitando a comunicação entre dispositivos em um ambiente industrial, utiliza uma estrutura de dados flexível e extensível baseada em objetos, permitindo a troca de informações mais complexas entre os dispositivos.

  • Recursos avançados: O CANOpen oferece recursos avançados, como configuração dinâmica de dispositivos, diagnósticos de falhas e sincronização de tempo. Isso o torna mais adequado para aplicações industriais complexas que exigem funcionalidades avançadas.

  • Padronização: O CANOpen é um protocolo padronizado, o que significa que os dispositivos compatíveis com o protocolo podem ser facilmente integrados em diferentes sistemas e componentes. Além disso, se define um conjunto de objetos padronizados, como objetos de configuração, objetos de diagnóstico e objetos de controle de processo, que podem ser utilizados para facilitar o desenvolvimento de aplicações industriais.

No entanto, também apresenta algumas desvantagens em relação ao protocolo CAN. Algumas das principais desvantagens do CANOpen são:

  • Complexidade: O CANOpen é mais complexo e requer um maior esforço de desenvolvimento em comparação com o protocolo CAN. A estrutura de dados baseada em objetos e os recursos avançados podem tornar a implementação mais desafiadora para desenvolvedores inexperientes.

  • Custo: Os dispositivos compatíveis com o protocolo CANOpen tendem a ser mais caros em comparação com os dispositivos compatíveis com o protocolo CAN. Isso pode ser um fator limitante para algumas aplicações que possuem restrições orçamentárias.

  • Recurso de rede limitado: Embora o CANOpen suporte a criação de redes complexas com até 127 nós, o número de dispositivos que podem ser conectados à rede é limitado em comparação com o protocolo CAN. Isso pode ser um problema em aplicações que exigem a comunicação entre um grande número de dispositivos.

Apesar dessas desvantagens, o CANOpen continua sendo uma escolha popular para aplicações industriais complexas devido às suas vantagens em termos de flexibilidade, recursos avançados e padronização.

Conclusão

O protocolo CAN e o protocolo CANOpen são duas soluções de comunicação amplamente utilizadas na indústria automotiva e em outras aplicações industriais. Embora ambos os protocolos sejam baseados no padrão CAN, eles têm diferenças significativas em termos de características, estrutura de dados e funcionalidades.

O protocolo CAN é uma camada de comunicação de baixo nível que define a forma como os dados são transmitidos na rede. Ele oferece recursos básicos de comunicação, como transmissão de mensagens em tempo real e detecção de erros. Por outro lado, o protocolo CANOpen é uma camada de aplicação que define um conjunto de mensagens e procedimentos padronizados para a comunicação em redes CAN. Ele oferece recursos avançados, como configuração dinâmica de dispositivos, diagnósticos de falhas e sincronização de tempo.

Embora o CAN e o CANOpen compartilhem algumas características, como a capacidade de comunicação em tempo real e a alta confiabilidade, eles diferem em termos de estrutura de dados e funcionalidades. O CAN utiliza uma estrutura de dados baseada em mensagens, enquanto o CANOpen utiliza uma estrutura de dados baseada em objetos. Além disso, o CANOpen oferece recursos mais avançados, tornando-o mais adequado para aplicações industriais complexas.

No entanto, é importante considerar as vantagens e desvantagens de cada protocolo ao escolher a solução de comunicação mais adequada para uma aplicação específica. O CANOpen oferece flexibilidade, recursos avançados e padronização, mas também pode ser mais complexo e mais caro em comparação com o CAN.

Portanto, é recomendável realizar uma análise cuidadosa dos requisitos da aplicação e das funcionalidades necessárias antes de escolher entre o protocolo CAN e o protocolo CANOpen. Além disso, é importante considerar o custo, a complexidade e o número de dispositivos que precisam ser conectados à rede ao optar pelo CANOpen.

Agradecimento

Esperamos que você tenha gostado deste artigo.

Se você ficou com alguma dúvida ou quer saber mais sobre esse assunto, deixe um comentário no nosso blog ou no nosso fórum de discussões.

Nossa engenharia terá o maior prazer em responder ao seu e-mail as suas perguntas e ajudá-lo a entender melhor esse tema.

Também gostaríamos de saber a sua opinião sobre este texto. Você o achou informativo, didático e envolvente? Você aprendeu algo novo com ele? Você tem alguma sugestão de melhoria ou de outro tópico que você gostaria de ver no nosso blog?

Sua participação é muito importante para nós, pois nos ajuda a melhorar a qualidade dos nossos conteúdos e a atender as suas necessidades e expectativas. Por isso, não deixe de nos enviar o seu feedback.

Agradecemos pela sua leitura e esperamos vê-lo novamente em breve no nosso blog. Até a próxima! 😊

Referência:

https://en.wikipedia.org/wiki/CANopen
