Introdução
O cabo VGA HD15 com núcleo de ferrite (modelo 9457 da ICP DAS) é um cabo analógico projetado para transmitir sinais de vídeo RGBHV entre fontes e monitores, com supressão de ruído por meio de um núcleo de ferrite integrado. Em ambientes industriais e AV, onde ruído EMI/RFI e compatibilidade eletromagnética são críticos, esse cabo garante maior integridade do sinal e estabilidade de imagem, especialmente em longas rotas próximas a cabos de potência. Desde estações HMI até salas de controle SCADA, o 9457 é aplicado onde a confiabilidade visual e a imunidade a interferências são requisitos técnicos.
A estrutura do 9457 combina condutores de baixa capacitância, blindagem trançada/foil e um núcleo de ferrite para atenuação de modo comum, resultando em melhor relação sinal/ruído. A escolha do conector HD15 (15 pinos) mantém compatibilidade com painéis HMI, monitores industriais e adaptadores VGA-to-HDMI quando necessário. Em termos de conformidade, projetos de instalação que utilizam este cabo devem considerar normas de compatibilidade eletromagnética (IEC 61000-4-x) e segurança elétrica (IEC/EN 62368-1) para garantir interoperabilidade em plantas industriais.
Este artigo técnico aprofunda especificações, aplicações, guias de instalação e estudos de caso do cabo VGA HD15 com núcleo de ferrite 9457, com foco em profissionais de automação, integradores e responsáveis por compras técnicas. Para aprofundar conceitos de EMI e boas práticas de cabeamento, veja nossos artigos relacionados no blog: https://blog.lri.com.br/como-reduzir-interferencias-em-ambientes-industriais e https://blog.lri.com.br/hmi-e-scada-integracao-de-video. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao cabo VGA HD15 com núcleo de ferrite (modelo 9457 da ICP DAS): visão geral e conceito — O que é?

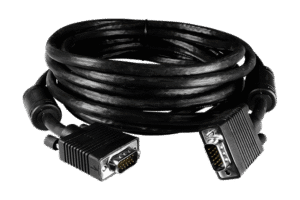

O cabo VGA HD15 com núcleo de ferrite 9457 é um cabo analógico HD15 (VGA) com um núcleo de ferrite fixo próximo ao conector, destinado a reduzir interferências eletromagnéticas de modo comum (EMI/RFI). Ele transporta sinais de vídeo RGB e sincronismo horizontal/vertical (H/V), mantendo impedância característica adequada para minimizar reflexões e perda de qualidade. A presença do ferrite melhora a imunidade em ambientes industriais com motores, inversores e cabos de potência próximos.
Do ponto de vista físico, o 9457 combina condutores de bitola adequada, blindagem total (malha + folha) e um núcleo de ferrite com impedância em baixas e médias frequências para amortecer ruídos não desejados. Em sistemas SCADA e HMI, isso se traduz em imagens sem cintilação, cores estáveis e menos artefatos. Seu design é pensado para aplicações onde a robustez mecânica e a confiabilidade de sinal são prioritárias.
Tecnicamente, o cabo atende às exigências de transmissão analógica considerando parâmetros como impedância característica (≈75 Ω nos condutores de vídeo), capacitância entre condutores, atenuação por metro e resistência de isolamento. Para conformidade de projeto em ambientes regulados, recomenda-se considerar normas de EMC (IEC 61000-4-3, IEC 61000-4-6) e de segurança elétrica aplicáveis a sistemas de vídeo e display (IEC/EN 62368-1).
Principais aplicações e setores atendidos pelo cabo VGA HD15 com núcleo de ferrite (modelo 9457) cabo VGA HD15 com núcleo de ferrite
O 9457 é amplamente utilizado em indústria, salas de controle, data centers, AV corporativo e automação predial, onde sinais de vídeo analógicos são ainda comuns. Em plantas industriais, ele conecta HMIs, servidores de visualização e monitores de inspeção, reduzindo perdas de sinal quando roteado próximo a cabos de potência. Em data centers ou salas de controle, sua blindagem e ferrite diminuem riscos de degradação de imagem por interferência eletromagnética.
Em AV corporativo e ambientes de treinamento, o 9457 garante transmissões estáveis em apresentações e sistemas de vídeo multicamada, evitando ruídos em conferências que tenham infraestrutura elétrica intensa. Já em projetos de retrofit de painéis e máquinas, o cabo facilita a integração entre equipamentos antigos (VGA) e infraestrutura moderna via conversores ou adaptadores. Compradores técnicos valorizam o equilíbrio entre custo e robustez operacional que o 9457 oferece.
Além disso, utilities e OEMs encontram no 9457 uma solução prática para reduzir retrabalhos e manutenção causada por ruídos de imagem, especialmente em aplicações remotas com longas rotas de cabo. A compatibilidade com padrões industriais e a facilidade de roteamento em dutos tornam o 9457 indicado em projetos alinhados a práticas de Indústria 4.0 e IIoT, onde a integridade do dado visual é crítica para diagnósticos e operação.
Aplicações na indústria e automação
Na automação de máquinas e linhas, o 9457 conecta HMIs e monitores de inspeção, assegurando que sinais analógicos cheguem sem distorções mesmo em presença de inversores e drives. Em setores como manufatura e óleo e gás, a imunidade a ruído reduz falsos positivos em sistemas de visão humana, integrando com controladores PLC e supervisórios.
O cabo também é indicado para painéis de chão de fábrica, estações de programação e manutenção, onde movimentação e vibração exigem conexões robustas. Sua blindagem e núcleo de ferrite colaboram para minimizar acoplamentos indesejados que poderiam gerar perda de sincronismo ou flicker nos displays.
Para integradores, a facilidade de instalação e compatibilidade com padrões VGA tornam o 9457 uma escolha prática em upgrades e retrofits de painéis HMI, reduzindo tempo de projeto e validação elétrica.
Aplicações em salas de controle SCADA e operação remota
Em salas SCADA, múltiplos monitores e cabos próximos causam acúmulo de EMI; o 9457 diminui esse impacto, preservando visibilidade de alarmes e gráficos críticos. A estabilidade do sinal é essencial para reduzir tempos de resposta operacionais e evitar interpretações errôneas de estados do processo.
Monitores de operação em redundância (duplo display) se beneficiam da qualidade de transmissão do 9457 para garantir sincronismo entre telas e evitar latência visual. Em operadores remotos, qualquer ruído pode prejudicar decisões; a redução de interferência é, portanto, questão de segurança operacional.
A integração com infraestrutura de vídeo existente é direta, mantendo a compatibilidade com formatos VGA e facilitando a conversão para HDMI quando necessário através de conversores certificados.
Aplicações em AV, treinamento e infraestrutura de TI
Em salas de reunião e auditórios, o 9457 melhora a qualidade de projeção e reduz problemas de imagem causados por fontes de ruído próximas. Profissionais de TI apreciam a simplicidade de uso e o efeito direto na experiência do usuário final durante apresentações.
Centros de treinamento e laboratórios que utilizam equipamentos de teste e bancada com fontes ruidosas ganham confiabilidade ao adotar cabos com ferrite. Isso reduz chamadas de suporte relacionadas a problemas de display durante sessões críticas.
Na infraestrutura de TI, o cabo é uma opção econômica para conexões ponto-a-ponto entre estações de trabalho e monitores em racks, com baixo custo de manutenção e alta compatibilidade.
Especificações técnicas completas do cabo VGA HD15 com núcleo de ferrite (modelo 9457 da ICP DAS) cabo VGA HD15 com núcleo de ferrite
Abaixo uma tabela resumida com os parâmetros técnicos essenciais do modelo 9457. Esses valores orientam especificações de projeto, seleção de material e testes de campo.
| Parâmetro | Especificação típica |
|---|---|
| Modelo | 9457 (ICP DAS) |
| Conector | HD15 macho/fêmea (15 pinos) |
| Comprimentos disponíveis | 1 m, 2 m, 3 m, 5 m (opcional sob consulta) |
| Núcleo de ferrite | Integrado (diâmetro ~12–20 mm conforme versão) |
| Blindagem | Malha trançada + folha (alumínio) |
| Condutores | 3 pares coaxiais para RGB + 2 condutores para H/V + terra |
| Bitola condutores | 28 AWG (typ) |
| Impedância característica | ≈75 Ω (sinais de vídeo) |
| Temperatura operação | -20 °C a +70 °C |
| Certificações | Compatibilidade EMC IEC 61000 series; recomendação IEC/EN 62368-1 |
| Compatibilidade | VGA analogico padrão, adaptadores VGA→HDMI suportados |
Dimensões físicas, materiais e tolerâncias
O 9457 apresenta um diâmetro externo típico entre 6–8 mm, com tolerância de ±0,5 mm dependendo da blindagem. Os conectores HD15 possuem carcaça metálica rígida e parafusos de fixação (mating cycles típicos ≥500 ciclos), com contatos banhados a estanho/dourado para resistência à corrosão. O núcleo de ferrite é encapsulado numa carcaça plástica com resistência à tração moderada para suportar manuseio industrial.
Os materiais do cabo incluem PVC ou LSZH para revestimento externo conforme necessidade do cliente (opção de baixa emissão de fumaça disponível). Tolerâncias elétricas (capacitância, resistência DC) seguem especificações de manufatura com controle de qualidade para garantir repetibilidade em lotes.
Para projetos que exigem certificações específicas de halogênio ou resistência a óleo/UV, versões customizadas podem ser solicitadas, considerando alterações dimensionais e de materiais.
Requisitos elétricos, blindagem e desempenho EMI/RFI
Eletricamente, o 9457 foi projetado para manter integridade nos componentes RGB; a impedância de 75 Ω minimiza perdas por reflexão. A blindagem dupla (foil + malha) reduz acoplamento capacitivo e interferência de campos próximos, enquanto o núcleo de ferrite atua como choke de modo comum para suprimir ruídos de alta frequência.
Para avaliações EMC, recomenda-se testar conforme IEC 61000-4-3 (imunidade a RF) e IEC 61000-4-6 (imunidade a condução), bem como considerar mitigação por filtragem adicional em fontes e displays. O ferrite adicionado é eficaz em frequências de MHz a centenas de MHz, típicas de ruídos gerados por inversores e VSDs.
A performance prática é medida em atenuação por faixa (dB/100m) e relação sinal/ruído (SNR) no receptor. Em instalações industriais, o uso combinado de blindagem, aterramento e ferrite minimiza degradação visual e retrabalho em linhas críticas.
Importância, benefícios e diferenciais do cabo VGA com núcleo de ferrite
Escolher o 9457 significa reduzir intervenções e garantir imagens confiáveis em ambientes ruidosos. Seus diferenciais incluem o núcleo de ferrite integrado, que oferece supressão contínua de ruído sem necessidade de componentes adicionais, além da blindagem dupla que protege de acoplamentos. Isso resulta em menos falhas relacionadas à qualidade de vídeo e maior uptime operacional.
O design considera fatores de durabilidade mecânica, com conectores reforçados e condutores dimensionados para evitar microfonia e fadiga por flexão. Em aplicações de manutenção, o tempo médio entre falhas (MTBF) prático tende a aumentar devido à menor incidência de problemas elétricos e de conexão. Isso impacta positivamente o custo total de propriedade (TCO).
Além disso, a compatibilidade ampla com monitores VGA e adaptadores torna o 9457 uma solução de baixo risco para OEMs e integradores. Em comparação com cabos genéricos, a especificação e controle de materiais e ferrites dedicados promovem resultados previsíveis em projeto.
Benefícios na mitigação de EMI/RFI
O núcleo de ferrite reduz correntes de modo comum que causam cintilamento e fantasmas em telas analógicas. Em frequências críticas, o ferrite atua como um filtro passivo, convertendo energia de ruído em calor e evitando que chegue ao receptor. Isso é especialmente relevante perto de motores, painéis de inversores e cabos de alta corrente.
A blindagem combinada isola eletrostaticamente os condutores, reduzindo acoplamento por capacitância com fontes de ruído. Quando corretamente aterrado, a blindagem desvía ruídos para terra em vez de deixá-los afetar o sinal RGB. O resultado é uma imagem mais estável e legível para operadores.
Do ponto de vista de projeto, o uso do 9457 reduz a necessidade de filtros adicionais no HMI, simplificando o layout de cabinet e diminuindo custos de componentes e tempo de implementação.
Durabilidade, confiabilidade e compatibilidade com HMI
O cabo é construído para resistir ao ambiente industrial: revestimento robusto, conectores fixos e ferrite encapsulado. Essas características aumentam a vida útil em aplicações de movimentação moderada e em painéis com abertura/fechamento frequentes. Para HMIs industriais, a integridade da conexão é crítica; o HD15 reforçado minimiza perdas por contacto ruim.
A compatibilidade plug-and-play com monitores VGA e com a maioria dos conversores VGA→HDMI permite integrar equipamentos legados sem grande complexidade. Isso facilita projetos de retrofit, onde a interoperabilidade é um requisito chave.
Para fabricantes OEM, a padronização do cabo em máquinas reduz variabilidade e facilita suporte técnico ao cliente, revertendo em menos chamados de manutenção e melhor experiência do usuário final.
Vantagem custo-benefício e redução de tempo de manutenção
Embora o custo unitário possa ser ligeiramente superior a cabos sem ferrite, o retorno em menor retrabalho, menos intervenções e maior tempo de operação torna o 9457 economicamente vantajoso. Menos substituições e diagnósticos redutores de produtividade compensam rapidamente o diferencial de preço.
Integradores relatam redução significativa em chamados por problemas de imagem quando adotam cabos com supressão de EMI desde a instalação inicial. Isso reduz custos operacionais e o risco de paradas não planejadas. A previsibilidade em projeto também facilita orçamentos e cronogramas.
Além disso, o uso do 9457 pode evitar a necessidade de blindagens adicionais ou filtros caros em equipamentos, simplificando o projeto elétrico e eliminando componentes redundantes.
Guia prático de instalação e uso do cabo VGA HD15 com núcleo de ferrite (9457)
A instalação correta maximiza os benefícios do 9457. Comece com inspeção visual de conectores, verificação de integridade da blindagem e teste prévio de continuidade. Planeje rotas que minimizem paralelismo prolongado com cabos de potência e evite laços que possam induzir ruído.
Durante conexão, aperte os parafusos do HD15 para garantir contato firme (evitar sobretorque). Posicione o núcleo de ferrite próximo à extremidade que conecta ao monitor ou à fonte, conforme projeto; em geral, um ferrite próximo ao receptor é mais eficaz contra ruído conduzido. Evite curvaturas abaixo do raio mínimo recomendado pelo fabricante para preservar a integridade dos condutores.
Finalize com testes de imagem e medição de sinais (se disponível), avaliando presença de ruído e sincronismo. Em instalações críticas, registre posições de roteamento e número de voltas do cabo para replicabilidade em manutenções futuras.
Checklist pré-instalação e ferramentas necessárias
- Inspeção de cabo e conectores (danos, desgaste, oxidação).
- Ferramentas: chave de fenda para parafusos HD15, alicate de crimpagem para adaptadores, multímetro para continuidade.
- Verificação de ambiente: fontes de alta corrente próximas, locais de passagem e necessidade de LSZH.
Confirme compatibilidade de comprimento e versão do cabo com especificações do projeto (comprimento máximo sem repetição para VGA analógico). Planeje pontos de fixação para reduzir tensão nos conectores e utilizar abraçadeiras que não danifiquem o revestimento.
Considere provisionar cabos de reserva em estoques de manutenção para trocas rápidas em campo, reduzindo tempo de máquina parada.
Passo a passo de instalação (conexão, roteamento e fixação)
- Desligue equipamentos antes de conectar/desconectar cabos para evitar arcos e ruído.
- Conecte o HD15 alinhando os pinos, aperte as porcas com torque moderado; não force.
- Fixe o cabo com presilhas a intervalos regulares, mantendo raio de curvatura mínimo e evitando contato direto com superfícies cortantes.
Posicione o ferrite próximo ao aparelho de recepção; se houver fontes de ruído no caminho, avalie adicionar um segundo ferrite na outra extremidade. Evite passar o cabo junto a cabos de alta potência por longos trechos e, quando necessário, mantenha separação mínima recomendada (por ex. > 10 cm).
Boas práticas de roteamento, aterramento e separação de sinais
- Separe cabos de sinal e potência; use bandejas diferentes quando possível.
- Garanta aterramento eficaz da blindagem no painel de controle para descarregar ruído.
- Utilize conduítes metálicos quando necessário para proteção mecânica adicional, mantendo boa continuidade de terra.
Evite enrolar o cabo em bobinas; bobinas aumentam susceptibilidade a acoplagem e perdas por indutância parasita. Em rotas longas, inspecione integrações com conectores e adaptadores para evitar descontinuidade de impedância.
Manutenção preventiva e inspeção periódica
Realize inspeções visuais trimestrais em ambientes severos e semestrais em ambientes controlados. Verifique folga dos parafusos, integridade do revestimento e presença de corrosão nos contatos. Troque cabos com sinais de desgaste ou ferrites rachados.
Teste funcionalmente em cada manutenção: imagem estável, sem ruído visível e continuidade elétrica. Documente histórico de falhas para identificar padrões e pontos de melhoria no roteamento.
Solução de problemas comuns e diagnósticos rápidos
- Perda parcial de cores: verificar pinos de RGB e continuidade; confirmar que o conector está completamente inserido.
- Intermitência/flicker: checar tensão de aterramento, presença de laços de massa e proximidade a inversores.
- Ruído de alta frequência: testar com e sem ferrite, validar se o ferrite está posicionado corretamente, avaliar adição de segundo núcleo.
Utilize um osciloscópio ou analisador de sinal para diagnosticar ruído em frequência; compare sinais com/sem blindagem para identificar fontes. Se necessário, substitua por cabo de referência para isolar problema de cabeamento.
Integração do cabo VGA HD15 com núcleo de ferrite (9457) com sistemas SCADA e arquiteturas IIoT
No contexto SCADA/IIoT, o 9457 conecta HMIs, terminais e monitores de engenharia que exibem dados críticos. A integridade do sinal visual é componente da confiabilidade total do sistema; imagens corrompidas podem atrasar respostas operacionais. A escolha de cabos adequados como o 9457 é parte do escopo de arquitetura física.
Ao integrar com arquiteturas modernas, considere o uso de conversores VGA→HDMI ou placas gráficas com saída analógica compatível. O 9457 mantém a camada física robusta enquanto conversores tratam da conversão de protocolo. Em instalações distribuídas, documente rotas de cabo para visibilidade e replicabilidade.
Em termos de segurança, a redução de ruído evita falsos alarmes e assegura que sinais visuais críticos sejam entregues com precisão. Para arquiteturas IIoT, garanta que pontos de coleta visual estejam sincronizados com redes de dados para permitir correlação entre vídeo e telemetria.
Conectar HMIs e monitores em arquiteturas SCADA
Ao conectar HMIs, verifique requisitos de resolução e distância máxima antes de optar por VGA analógico. O 9457 é adequado para resoluções até XGA/SVGA típicas de HMIs industriais; para resoluções mais altas, avaliar conversores e cabos digitais. Em sistemas redundantes, garanta caminhos de cabo separados para evitar falha simultânea.
Mantenha políticas de aterramento consistentes entre servidores, switches e displays para evitar loops de terra que geram ruído. Documente end-points e etiquete cabos para manutenção e troubleshooting.
Recomendações para conversão de sinal e interoperabilidade IIoT
Quando necessário converter VGA para HDMI, utilize conversores ativos de qualidade industrial que respeitem impedância e sincronismo. Evite adaptadores passivos em longas distâncias; eles tendem a degradar sinal. Valide a latência introduzida por conversores quando aplicável a processos de visualização em tempo real.
Planeje a arquitetura considerando transições futuras para displays digitais nativos (HDMI/DisplayPort), mas mantenha suporte a VGA para compatibilidade com ativos existentes.
Mitigação de interferência e segurança de sinal em ambientes IIoT
Implemente práticas de separação física, blindagem complementar em racks e uso de filtros EMI adicionais em fontes e painéis. Monitore sinais e alarmes relacionados à qualidade de imagem como parte dos indicadores de saúde de sistema. Em ambientes críticos, adote testes periódicos automatizados para detectar degradação de sinal.
Considere proteger cabos com conduítes metálicos e garantir continuidade de blindagem até pontos de aterramento comuns, reduzindo emissões e susceptibilidade.
Exemplos práticos de uso e estudos de caso com cabo VGA HD15 com núcleo de ferrite (9457)
A seguir, três exemplos práticos que ilustram ganhos operacionais com a adoção do 9457 em ambientes industriais e corporativos.
Caso 1 — Monitoramento de linha de produção
Em uma linha de produção automotiva, imagens de inspeção apresentavam cintilação quando motores de grande porte ligavam. Após substituição por 9457, os artefatos desapareceram, reduzindo retrabalho de inspeção em 18%. A avaliação considerou redução de chamadas de manutenção e melhoria na taxa de detecção de defeitos.
Caso 2 — Sala de controle SCADA com múltiplos monitores
Em um subestação elétrica, múltiplos monitores recebiam ruído conduzido por cabos de potência. A implantação do 9457 em todas as estações de operação alinhadas a práticas de aterramento eliminou interferências visuais e melhorou tempo de resposta operacional. A redundância física e documentação do roteamento também reduziram tempo de diagnóstico.
Exemplo — Ambiente AV corporativo e treinamento
Em auditório de grande empresa, apresentações sofriam perda de cores intermitente quando projetores e sistemas de áudio eram usados em conjunto. Instalação de 9457 e realocação de cabos de potência resolveram o problema, resultando em experiência de usuário consistente e menos falhas durante eventos corporativos.
Comparação técnica com produtos similares da ICP DAS e alternativas no mercado cabo VGA HD15 com núcleo de ferrite
A comparação técnica ajuda a selecionar o cabo correto conforme ambiente e necessidades de sinal. Abaixo, uma tabela comparativa entre modelos ICP DAS e alternativas genéricas.
| Modelo | Núcleo de ferrite | Blindagem | Comprimentos | Uso recomendado |
|---|---|---|---|---|
| 9457 | Sim (integrado) | Foil + malha | 1–5 m | Indústria, SCADA, AV |
| 9400 (genérico ICP) | Opcional | Malha simples | 1–3 m | Escritório, curto alcance |
| Alternativa Genérica | Raramente | Variável | 1–5 m | Uso básico, custo baixo |
Quando escolher o 9457 vs cabos sem ferrite ou com outras especificações
Escolha o 9457 quando houver presença de equipamentos geradores de EMI (inversores, motores), longas rotas próximas a cabos de potência ou requisitos de alta confiabilidade. Cabos sem ferrite podem ser suficientes em condições de escritório ou curtas distâncias sem fontes ruidosas.
Se a aplicação exige resolução muito alta (4K), considere alternativas digitais (HDMI/DP) em vez de VGA. Use o 9457 como solução prática para manutenção de sistemas legados com requisitos de robustez.
Erros comuns na seleção e instalação (e como evitá-los)
Erros típicos: escolher cabo sem blindagem para ambiente ruidoso, não prover aterramento consistente e curvar o cabo abaixo do raio mínimo. Evite esses problemas especificando claramente condições de instalação, testando protótipos e seguindo o checklist de pré-instalação.
Perguntas frequentes técnicas (FAQ) sobre o cabo VGA HD15 com núcleo de ferrite (9457)
- O ferrite reduz 100% do ruído? Não; o ferrite reduz correntes de modo comum em faixas de frequência específicas, sendo parte de uma estratégia EMC que inclui blindagem e aterramento.
- Posso usar o 9457 com conversores VGA→HDMI? Sim; use conversores ativos de qualidade industrial para manter integridade do sinal.
- Qual o comprimento máximo recomendado para VGA analógico? Depende da resolução; para sinais convencionais, comprimentos até 5–10 m são típicos; para maiores distâncias, considerar reforço de sinal ou conversão digital.
Conclusão
O cabo VGA HD15 com núcleo de ferrite (modelo 9457 da ICP DAS) oferece uma solução prática e robusta para manter a qualidade de imagens analógicas em ambientes industriais e AV com presença de EMI/RFI. Sua blindagem e núcleo de ferrite reduzem ruído, aumentam a confiabilidade e trazem economia operacional ao reduzir retrabalhos. Para aplicações que exigem essa robustez, a série cabo VGA HD15 com núcleo de ferrite 9457 da ICP DAS é a solução ideal. Confira as especificações completas e solicite suporte técnico em https://www.lri.com.br/comunicacao-de-dados/cabo-vga-hd15-com-nucleo-de-ferrite-9457.
Se deseja comparar alternativas ou obter uma cotação personalizada para projetos em automação e SCADA, visite nossa página de produtos: https://www.lri.com.br/comunicacao-de-dados/ e entre em contato. Pergunte nos comentários — sua dúvida técnica pode virar um novo artigo aprofundado.
