Introdução

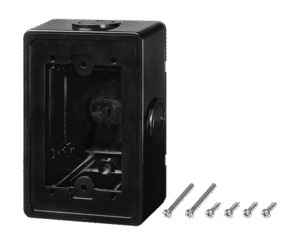

A Caixa Plástica de Parede Externa 2.8 (ICP DAS) é uma solução de proteção robusta para equipamentos de aquisição de dados e gateways IIoT. Neste artigo técnico descrevemos conceito, construção, variantes e aplicações, usando termos como caixa plástica externa, IP, ICP DAS e aquisição de dados já nas primeiras linhas para otimização SEO. Engenheiros de automação, integradores e compradores técnicos encontrarão orientações práticas e referências normativas relevantes.
O produto é fabricado em polímero técnico com formulação resistente a UV e impacto, cobrindo variantes com tampas translúcidas ou opacas, opções de vedação e suportes internos. A construção prioriza IP65/IP66 conforme IEC 60529, resistência térmica e pontos de fixação para placas e bornes. Forneceremos tabelas e diagramas para facilitar seleção técnica e comparação.
Este artigo também aborda integração com módulos ICP DAS, cuidados de aterramento, dissipação térmica e efeitos sobre MTBF de eletrônicos internos. Referenciaremos normas como IEC/EN 62368-1 e boas práticas para instalações externas, além de links para materiais complementares no blog da LRI/ICP. Para aplicações que exigem essa robustez, a série Caixa Plástica de Parede Externa 2.8 da ICP DAS é a solução ideal. Confira as especificações: https://www.lri.com.br/aquisicao-de-dados/caixa-plastica-de-parede-externa-2-8-preta
Introdução ao Caixa Plástica de Parede Externa 2.8 (ICP DAS)
A Caixa Plástica de Parede Externa 2.8 (ICP DAS) destina-se a abrigar módulos de aquisição de dados, gateways e fontes de alimentação locais, garantindo proteção mecânica e ambiental. O corpo é em plástico de alta resistência (PC/ABS ou policarbonato reforçado), com gaxetas de silicone e parafusos inox para estanqueidade. Variantes atendem diferentes profundidades e formatos de tampa.
Em termos de construção, há versões com backside mounting bosses, suportes DIN internos e placas de montagem predrilled para bornes padrão. A tampa pode ser com trava de segurança ou com fechos para acesso rápido por manutenção. O design considera espaço para fonte com PFC e ventilação passiva quando necessária para preservar MTBF dos componentes internos.
A finalidade é proteger equipamentos em telemetria rural, automação predial externa, painéis de medição e pontos de borda (edge). A caixa facilita certificações locais ao reduzir ingressos de água e pó, seguindo recomendações da norma IEC 60529 (grau de proteção IP) e práticas de projeto segundo IEC/EN 62368-1.
Principais aplicações e setores atendidos — Caixa Plástica de Parede Externa 2.8, caixa plástica externa, ICP DAS
A Caixa Plástica de Parede Externa 2.8 é indicada para telemetria, estações remotas, monitoramento de vazão/poços e pontos de medição de utilities como água e energia. Seu grau de proteção e resistência UV atende requisitos de campo, como exposição a intempéries e variações de temperatura. Integradores de sistemas usam a caixa para proteger gateways 4G/LoRaWAN.
No setor industrial, a caixa serve para automação predial, proteção de módulos I/O em fachadas e instalações externas de pequenas subestações secundárias. Em manufatura e OEMs ela abriga sensores e conversores próximos ao processo, reduzindo cabeamento para painel central. Em energia renovável, protege controladores de geração distribuída.
Há requisitos típicos que a caixa resolve: estanqueidade para IP65/IP66, resistência a UV, espaço para fonte com PFC e gestão térmica, e compatibilidade com práticas de aterramento para preservar integridade de sinais analógicos sensíveis.
Especificações técnicas da Caixa Plástica de Parede Externa 2.8 — Tabela de dados e parâmetros Caixa Plástica de Parede Externa 2.8, caixa plástica externa, ICP DAS
Abaixo encontra-se uma tabela resumo com dimensões, material, grau de proteção, tolerâncias e temperatura operacional. Use este quadro para validação técnica rápida e comparação com requisitos de projeto.
Tabela resumida de especificações (dimensões, material, IP, temperatura)
| Parâmetro | Especificação típica |
|---|---|
| Modelo | Caixa Plástica de Parede Externa 2.8 (ICP DAS) |
| Material | PC/ABS UL94-V0 ou Policarbonato (opção) |
| Dimensões externas (mm) | 280 x 200 x 120 (exemplo variante) |
| Profundidade interna (mm) | 100–115 |
| Grau de proteção | IP65 / IP66 (IEC 60529) |
| Temperatura operacional | -40 °C a +85 °C |
| Vedação | Gaxeta de silicone NBR/EPDM |
| Fixação | Parafusos inox M4/M5, bosses internos |
| Cor | Preto UV estabilizado / translúcido |
| Compatibilidade | Placas 3.5", módulos ICP DAS, bornes 2,54–5,08 mm |
| Peso (aprox.) | 0,9–1,3 kg |
Detalhes mecânicos e elétricos (orifícios, suportes internos, compatibilidade com bornes)
A caixa oferece bosses para fixação de placas e ranhuras predrilled para instalação de bornes e blocos de terminais. Orifícios para prensa-cabos são previstos com diâmetros padronizados e opções de prensa-cabo M16/M20 para passagem externa estanque. Pontos de corte (knockouts) facilitam customização sem comprometer a integridade estrutural.
Internamente é possível montar trilho DIN 35 mm ou suportes para PCB com espaçadores isolantes. Atenção à distância entre a parede da caixa e componentes que geram calor (fontes com PFC) — recomenda-se trilho ou suporte que garanta circulação de ar e mantenha densidade de potência baixa para preservar MTBF dos módulos.
Para conexões, prefira bornes com grau de proteção compatível e cabos com seção adequada; use prensa-cabos com vedação IP para entradas externas e mantenha separação entre cabos de potência e sinais analógicos, reduzindo ruído por acoplamento eletromagnético.
Importância, benefícios e diferenciais do produto Caixa Plástica de Parede Externa 2.8 (ICP DAS)
O uso desta caixa aumenta a confiabilidade operacional ao proteger eletrônica sensível contra umidade, poeira e impactos, reduzindo paradas e custos de manutenção. A vedação e materiais UV estabilizados prolongam vida útil em campo, impactando positivamente o TCO do projeto. Componentes internos operam em ambiente controlado, melhorando o MTBF.
Diferenciais incluem compatibilidade com módulos ICP DAS, facilidade de montagem e opções de personalização para prensa-cabos e placas DIN. A padronização facilita replicação em projetos de larga escala e integração com fluxos de manutenção. A caixa ajuda também na conformidade com normas e práticas de segurança elétrica como IEC/EN 62368-1 quando usada em conjunto com fontes e componentes certificados.
Além disso, a caixa reduz riscos de falhas por erro humano durante intervenção, graças a tampas com travamento e opções de lacre. Esses recursos simplificam processos de inspeção e manutenção preventiva, contribuindo para métricas de disponibilidade exigidas em utilities e instalações críticas.
Guia prático de uso e instalação da Caixa Plástica de Parede Externa 2.8
Antes da instalação, verifique a integridade da gaxeta, presença de bosses e compatibilidade dimensional com os módulos planejados. Confirme o IP requerido pelo projeto e a resistência UV para exposição prolongada. Inspecione prensa-cabos e acessórios fornecidos para dimensões corretas.
Durante montagem, use chaves de torque adequadas para parafusos inox e aplique selante compatível em interfaces críticas. Mantenha separação de cabos de potência e sinal; rotule passagens externas e utilize prensa-cabos com grau de proteção equivalente ao das tampas. Use esquemas elétricos e follow-up de aterramento conforme normas internas.
Na manutenção preventiva, realize inspeções visuais semestrais em ambientes normais e trimestrais em ambientes agressivos. Verifique integridade das gaxetas, presença de condensação e fixação dos bornes. Documente intervenções e registre leituras de temperatura interna para avaliar necessidade de ações corretivas.
Preparação e verificação antes da instalação (ferramentas e inspeção)
Checklist pré-instalação: chave de torque, prensa-cabos compatíveis (M16/M20), selante silicone neutro, espaçadores isolantes, multímetro e termômetro infravermelho. Confirme dimensões internas versus PCB e altura do conector para evitar interferências mecânicas.
Inspecione a caixa quanto a defeitos moldados, fissuras e qualidade da gaxeta. Verifique também certificados de material e RAL/UV stability se aplicável. Planeje rota de cabos e pontos de fixação na parede, considerando carga mecânica e proteção contra vandalismo.
Faça uma simulação de montagem fora do local com placa e cabos para identificar ajustes antes da instalação definitiva. Esta etapa reduz retrabalho e riscos em campo, melhorando eficiência de integração.
Passo a passo de montagem e fixação na parede (incluindo selagem e passagem de cabos)
- Marque pontos de fixação na parede e instalações de suporte.
- Faça pré-furação e instale buchas/ancoragens adequadas à carga.
- Fixe a caixa com parafusos inox, assegurando que bosses internas estejam alinhadas.
Após fixação, instale prensa-cabos com grommets, aplique selante nas interfaces externas se necessário e monte trilho DIN ou suportes internos. Passe cabos obedecendo lay-out elétrico e aplique proteção contra tração. Finalize com verificação de estanqueidade com spray simulado ou inspeção visual.
Procedimentos de manutenção preventiva e inspeção periódica
Estabeleça rotina de inspeção semestral em condições normais e trimestral em ambientes agressivos. Itens a verificar: gaxeta, presença de condensação, torque dos parafusos, limpeza de detritos e integridade dos prensa-cabos. Registre observações em checklists.
Medições complementares incluem temperatura interna com carga máxima e testes de isolamento elétrico em bornes de potência, conforme procedimentos da empresa. Essas medições ajudam a prever problemas de dissipação térmica e reduzir falhas de MTBF relacionadas a calor.
Quando detectar degradação da gaxeta ou fissuras no material, efetue substituição imediata. Evite uso de solventes agressivos; siga recomendações do fabricante para limpeza e mantenha peças de reposição em estoque para minimizar downtime.
Integração com sistemas SCADA/IIoT e montagem de painéis — Caixa Plástica de Parede Externa 2.8 / caixa plástica externa / ICP DAS
A caixa acomoda módulos de aquisição ICP DAS, gateways 4G/5G e conversores ópticos, facilitando integração com SCADA e plataformas IIoT. Planeje espaço para antenas e cabos de comunicação, bem como pontos para alimentação com PFC quando necessário, respeitando distâncias para reduzir interferência eletromagnética.
Para integração IIoT, considere layout que permita conexão de modems, SIM cards e possíveis hot-swap de módulos. A caixa deve oferecer espaço para dissipação térmica de fontes (PFC) e ventilação passiva, mantendo componentes dentro da faixa de temperatura para preservar MTBF e conformidade com IEC/EN 62368-1.
Documente pontos de passagem e use prensa-cabos blindados para cabos de antena e sinais sensíveis. Para projetos críticos, adote blindagem local e aterramento referenciado seguindo boas práticas descritas em artigos técnicos (ver links internos).
Compatibilidade física com módulos ICP DAS e placas de aquisição
A caixa suporta PCBs com dimensões padrão 3.5" e placas modulares ICP DAS como séries I-8K/8xx e gateways modulares. Verifique altura total com conectores e espaço para fontes. Use espaçadores isolantes para fixação e considere montagem em trilho DIN para unidades maiores.
Atenção a conectores RF e antenas; em algumas variantes a tampa translúcida facilita passagem de sinal para antenas internas. Em modelos com tampa opaca, prefira antenas externas com passagem isolada. Consulte fichas técnicas ICP DAS para confirmar dimensões exatas.
Recomendamos medir clearance mínimo de 10–15 mm entre fonte e parede da caixa para ventilação passiva quando houver dissipaçã o de calor significativa, evitando degradação acelerada do encapsulamento dos componentes.
Requisitos de aterramento, blindagem e roteamento para sinais analógicos/digitais
Aterramento local deve ser feito em pontos previstos na caixa, com conexão ao sistema de equipotencialização do site. Use condutores de cobre estanhados adequados e mantenha o retorno de terra separado de massas de sinal sensível. A blindagem de cabos reduz ruído e EMI.
Para sinais analógicos, roteie cabos afastados de fontes de potência ou use canaletas separadas. Adote filtros ou ferrites próximos à entrada quando necessário. Documente o roteamento em desenhos de instalação para manutenção futura.
Em ambientes de alta interferência, considere uso de prensa-cabos metálicos e blindagem adicional; respeite normas locais e recomendações de fabricantes de módulos quanto a passos de aterramento.
Conectividade: entradas/saídas, pass-through e soluções para cabeamento externo
A caixa permite entrada de múltiplos prensa-cabos (M16/M20) e knockouts para passagem de conduítes. Soluções pass-through com conectores estanques permitem desconexão externa sem abrir a caixa, útil para manutenção. Use conectores IP67 para interfaces externas.
Opte por prensa-cabos com certificação e grommets em silicone para raios UV e variação térmica. Para sistemas SCADA, padronize cores e etiquetagem dos cabos e implemente caminhos de cabo com anéis de retenção para evitar tração nas conexões.
Para conectividade wireless, planeje espaço e posicionamento de antenas externas; se utilizar antena interna, escolha tampa translúcida adequada ao material e à frequência.
Exemplos práticos de uso da Caixa Plástica de Parede Externa 2.8 — Casos e aplicações reais
Exemplo 1: Telemetria de poço remoto — montagem com gateway 4G, fonte com PFC e bateria de backup, tudo interno na caixa para reduzir vandalismo e intempéries. Use prensa-cabos e lacre para segurança extra. Diagrama sugerido: disposição interna com trilho DIN, modem e fonte lateral.
Exemplo 2: Proteção de módulos I/O externos — instalação em fachada para aquisição de sensores ambientais e medidores. Priorize selagem das entradas e separação entre cabos de potência e sinal. Diagrama sugerido: layout com bornes de terra e canais de cabeamento.
Esses casos mostram redução de custos operacionais por menor necessidade de visitas de manutenção e melhor disponibilidade de rede. Para leitura complementar sobre instalação em campo, consulte artigos no blog: https://blog.lri.com.br/solucoes-iot e https://blog.lri.com.br/roteamento-e-aterramento
Caso 1 — Telemetria de poço / estação remota (configuração e checklist)
Configuração típica: gateway 4G/LoRa, conversor RS485/RS232, fonte com PFC e fusíveis, antena externa. Checklist: prensa-cabos instalados, gaxeta intacta, aterramento e teste de comunicação. Use bateria com controle de carga para autonomia.
Documente firmware e configurações de rede para recuperação rápida. Teste comunicação SCADA antes de selar a caixa no campo. Planeje manutenção preventiva e registre logs de temperatura interna.
Caso 2 — Proteção de módulos I/O em instalações externas (detalhes de selagem)
Ao proteger I/O sensíveis, aplique selante em interfaces, use conectores IP67 e mantenha pressão interna neutra para evitar condensação. Instale dessecante em ambientes muito úmidos e verifique troca periódica.
Garanta que cabos passantes tenham grommets e que haja drenos mínimos se necessário (mantendo IP). Essas práticas aumentam disponibilidade e evitam corrosão de terminais e conectores.
Comparação técnica com produtos similares da ICP DAS e concorrentes — análise e recomendações Caixa Plástica de Parede Externa 2.8, caixa plástica externa
Abaixo tabela comparativa rápida entre modelo 2.8 e outras alternativas ICP DAS e opções do mercado. Critérios: IP, material, espaço interno e custo estimado. Use-a para decisão de compra baseada em necessidades reais do projeto.
Tabela comparativa: 2.8 vs outros modelos ICP DAS (vantagens/desvantagens)
| Modelo | IP | Material | Espaço interno | Vantagem |
|---|---|---|---|---|
| 2.8 (ICP DAS) | IP65/IP66 | PC/ABS | Médio (100–115 mm) | Bom custo-benefício para gateways |
| Modelo A (ICP) | IP67 | Policarbonato | Menor | Mais estanque, menor custo de montagem |
| Concorrente X | IP54 | ABS | Maior | Econômico, não recomendado para externo severo |
| Concorrente Y | IP66 | Fibra | Variável | Alta resistência mecânica, maior custo |
Erros comuns na seleção e instalação — como evitá-los
Erros frequentes: subdimensionar espaço para conectores, ignorar dissipação térmica e não prever prensa-cabos adequados. Evite planejando layout interno e medindo com os conectores instalados. Não considere apenas o volume — considere também o fluxo de calor.
Outra falha é não prever requisitos de certificação ou materiais UV. Utilize checklists, exemplar em seção seguinte, e valide com fornecedores. Em caso de dúvidas, consulte fichas técnicas ICP DAS e suporte técnico da LRI.
Checklist de pré-compra e validação técnica — garantir conformidade com requisitos do projeto
Checklist essencial: confirmar dimensões internas, IP requerido, material (UV/impacto), compatibilidade com módulos ICP DAS, tipo de prensa-cabos e opções de fixação. Confirme temperatura operacional e resistência química conforme ambiente.
Valide se existe espaço para fonte com PFC, bateria e antenas; verifique necessidade de trilho DIN e bosses para placas. Solicite amostras ou desenhos CAD para integração em painéis e painéis de fabricação.
Inclua exigência de documentação técnica e, quando aplicável, certificações de material e conformidade com IEC 60529. Garanta lead-times e logística compatíveis com cronograma do projeto.
Conclusão
A Caixa Plástica de Parede Externa 2.8 (ICP DAS) é uma solução prática e robusta para projetos de aquisição de dados, telemetria e integração IIoT em ambientes externos. Sua construção, opções de vedação e compatibilidade com módulos ICP DAS reduzem riscos operacionais e custos de manutenção. Para aplicações que exigem essa robustez, a série Caixa Plástica de Parede Externa 2.8 da ICP DAS é a solução ideal. Confira as especificações e solicite orçamento: https://www.lri.com.br/aquisicao-de-dados/caixa-plastica-de-parede-externa-2-8-preta
Se você tem um caso específico, pergunte nos comentários ou solicite desenho CAD para validar integração física. Para opções adicionais e variantes de caixas, visite a página de produtos: https://www.blog.lri.com.br/produtos/caixas-plasticas. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Perspectivas futuras e recomendações estratégicas para aplicações da Caixa Plástica de Parede Externa 2.8
Tendências apontam aumento de demandas por edge computing e integração com IIoT, exigindo caixas com maior suporte a antenas, sensores ambientais e dissipação térmica. Projetos futuros podem requerer versões com IP67 e opções com material retardante a chama para conformidade adicional.
Recomenda-se projetar com margem para expansão (mais espaço interno e opções de fixação) e priorizar fornecedores que forneçam desenhos CAD e especificações detalhadas. Adoção de módulos com PFC e fontes de alta eficiência contribui para menor aquecimento interno e aumento do MTBF.
Por fim, alinhe escolhas de caixa com políticas de manutenção e monitoramento remoto para maximizar disponibilidade. Participe da discussão: comente suas dúvidas ou experiências de campo abaixo — sua interação enriquece o conteúdo técnico.
Como este artigo atende à intenção de busca por Caixa Plástica de Parede Externa 2.8 e otimização SEO com caixa plástica externa, ICP DAS (opcional)
Este artigo responde às principais necessidades técnicas de seleção e instalação: especificações, integração com módulos ICP DAS, checklist pré-compra e comparativos técnicos. As primeiras seções trazem termos-chave e normas para facilitar indexação e recuperação por engenheiros e compradores.
Fornecemos tabelas prontas para consulta, listas de verificação, procedimentos de instalação e manutenção, além de exemplos reais. Esses elementos atendem à intenção de busca por especificações, aplicação prática e decisão de compra.
Incentivamos a interação: faça perguntas nos comentários, compartilhe casos de uso e solicite análises de integração para projetos específicos.
