Como Escolher uma Fonte 24V ?

O que é uma fonte 24v?

Uma fonte de 24V é um dispositivo que transforma a energia da tomada (110V ou 220V) em uma tensão de 24V, seja corrente contínua (DC) ou alternada (AC).

Para que serve a fonte 24v?

Ela é usada para alimentar equipamentos eletrônicos e sistemas de controle, como iluminação LED, dispositivos de segurança e equipamentos industriais, garantindo que recebam a quantidade correta de energia para funcionar de maneira eficiente e segura.

Quantos amperes tem uma fonte de 24V?

Uma fonte de 24V pode ter uma amperagem de saída de 5 amperes, o que significa que pode fornecer até 5A de corrente para os dispositivos conectados.

Meanwell

A Meanwell é uma empresa líder no mercado de fontes de alimentação, oferecendo soluções de alta qualidade, eficiência e confiabilidade para diversas aplicações industriais e comerciais. As fontes de alimentação 24VDC da Meanwell são parte de uma ampla gama de produtos, que se adaptam às necessidades variadas de diferentes setores e projetos.

A Meanwell possui diversas famílias de produtos, cada uma com características únicas que se adequam a diferentes requisitos técnicos e de desempenho. Estas famílias incluem soluções robustas, compactas e versáteis, todas partilhando a mesma promessa de qualidade e desempenho que a Meanwell garante. Seja para automação industrial, telecomunicações, iluminação LED, ou aplicações de consumo, as fontes 24VDC da Meanwell são sinônimos de confiabilidade e adaptabilidade, oferecendo uma solução de energia eficaz para praticamente qualquer desafio.

Opções de Fonte 24VDC

Atualmente, existem várias opções de famílias de fontes para 24VDC. Esta escolha depende do tipo de aplicação bem como especificações técnicas mais complexas.

Vamos iniciar pelas famílias mais simples e econômicas.

Família LRS

A família LRS da Meanwell é uma série com fonte 24v de alimentação de alto desempenho, conhecidas pela sua confiabilidade e eficiência energética. Esta linha é especialmente projetada para oferecer uma solução de alimentação econômica sem comprometer a qualidade ou a performance. As características notáveis da série LRS incluem um design compacto, facilitando a integração em diversos espaços e sistemas. Esta fonte 24V DC de alimentação é capaz de operar em uma ampla faixa de temperaturas, garantindo desempenho estável em condições variadas.

Outro ponto forte da família LRS é a sua conformidade com os padrões de segurança internacionais tais como IEC/EN60335-1(PD3), IEC/EN61558-1, -2-16; IEC/EN/UL62368-1 and GB4943, tornando-as adequadas para uma variedade de aplicações industriais. Com opções que variam em termos de potência de saída de 35 a 600W, a série LRS da Meanwell atende a uma ampla gama de requisitos de energia, tornando-a uma escolha popular para profissionais que buscam eficiência, confiabilidade e custo-benefício em suas soluções de energia.

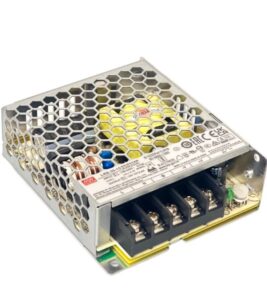

LRS-35 – Fonte de Alimentação Chaveada 35Watts

Temos os seguintes modelos de fonte 24v DC da família LRS:

• LRS-35-24: Fonte de alimentação comutada de saída única de 35W, tensão de saída de 24V e corrente de saída de 1,5A.
• LRS-50-24: Fonte de alimentação comutada de saída única de 50W, tensão de saída de 24V e corrente de saída de 2,2A.
• LRS-75-24: Fonte de alimentação comutada de saída única de 75W, tensão de saída de 24V e corrente de saída de 3,2A.
• LRS-100-24: Fonte de alimentação comutada de saída única de 100W, tensão de saída de 24V e corrente de saída de 4,5A.
• LRS-150-24: Fonte de alimentação comutada de saída única de 150W, tensão de saída de 24V e corrente de saída de 6,5A.
• LRS-150F-24: Fonte de alimentação comutada de saída única de 150W, tensão de saída de 24V e corrente de saída de 6,5A, com design de perfil baixo e sem ventoinha.
• LRS-200-24: Fonte de alimentação comutada de saída única de 200W, tensão de saída de 24V e corrente de saída de 8,8A.
• LRS-350-24: Fonte de alimentação comutada de saída única de 350W, tensão de saída de 24V e corrente de saída de 14,6A.
• LRS-450-24: Fonte de alimentação comutada de saída única de 450W, tensão de saída de 24V e corrente de saída de 18,8A, com dissipação de calor por ventoinha externa.
• LRS-600-24: Fonte de alimentação comutada de saída única de 600W, tensão de saída de 24V e corrente de saída de 25A, com dissipação de calor por ventoinha externa e potência de pico de 200%.

Família SE

A família SE da Meanwell é uma série de fontes de alimentação de média a alta potência, sem PFC, mas com um design econômico. Esta linha é adequada para aplicações que não exigem uma alta eficiência ou um baixo consumo de energia em standby. As características notáveis da série SE incluem um design robusto, com proteções contra curto-circuito, sobrecarga, sobretensão e superaquecimento.

Esta fonte 24v DC de alimentação também possui um ajuste de tensão de saída de ±10%, permitindo uma maior flexibilidade na adaptação aos requisitos do sistema. Com opções que variam em termos de potência de saída de 450 a 1500W, a série SE da Meanwell atende a uma ampla gama de requisitos de energia, tornando-a uma escolha econômica para profissionais que buscam uma solução de alimentação simples e confiável.

Temos os seguintes modelos de fonte 24V DC da família SE:

• SE-450-24: Fonte 24v de Alimentação Industrial Chaveada de 450Watts, 24VDC de Saída, Sem PFC, com Entrada Universal
• SE-600-24: Fonte 24v de Alimentação Industrial Chaveada de 600Watts, 24VDC de Saída, Sem PFC, com Entrada Universal
• SE-1000-24: Fonte 24v de Alimentação Industrial Chaveada de 1000Watts, 24VDC de Saída, Sem PFC, com Entrada Universal
• SE-1500-24: Fonte 24v de Alimentação Industrial Chaveada de 1500Watts, 24VDC de Saída, Sem PFC, com Entrada Universal

Família RSP

A família RSP da Meanwell é uma série de fontes de alimentação de alto desempenho, com PFC ativo, e um perfil baixo de 1U. Esta linha é especialmente projetada para oferecer uma solução de alimentação de alta qualidade e eficiência, com funções completas e avançadas. As características notáveis da série RSP incluem um design compacto, facilitando a integração em diversos espaços e sistemas. Esta fonte 24VDC de alimentação possui um circuito limitador de corrente constante, um controle remoto ON/OFF, um sinal DC OK e uma função redundante (opcional).

Esta fonte 24VDC de alimentação também possui um ajuste de tensão de saída de ±10%, um sensor remoto e uma função paralela (somente para RSP-500). Com opções que variam em termos de potência de saída de 75 a 500W, a série RSP da Meanwell atende a uma ampla gama de requisitos de energia, tornando-a uma escolha ideal para profissionais que buscam uma solução de alimentação de alta performance e funcionalidade.

Temos os seguintes modelos de fonte 24VDC da família RSP:

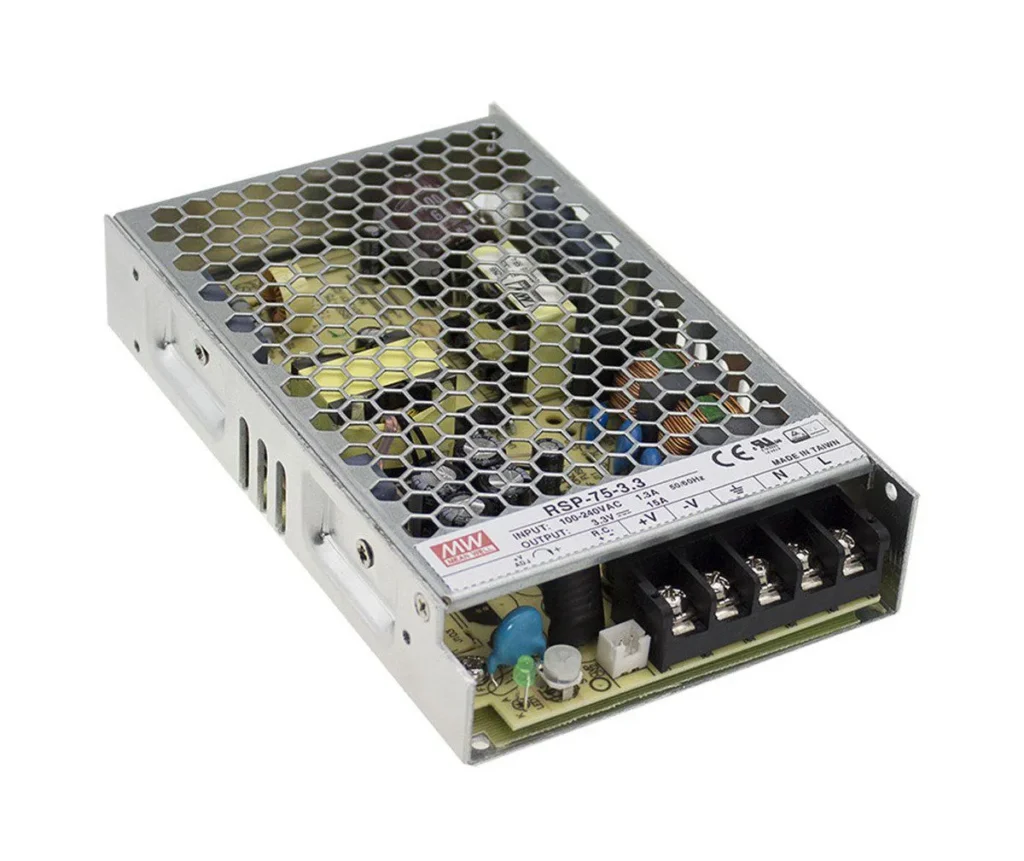

RSP-75 – Fonte de Alimentação Chaveada 75 Watts, Função PFC

• RSP-75-24: Fonte 24v de Alimentação Industrial Chaveada de 75Watts, 24VDC de Saída, com PFC Ativo, 1U, com Entrada Universal
• RSP-100-24: Fonte 24v de Alimentação Industrial Chaveada de 100Watts, 24VDC de Saída, com PFC Ativo, 1U, com Entrada Universal
• RSP-150-24: Fonte 24v de Alimentação Industrial Chaveada de 150Watts, 24VDC de Saída, com PFC Ativo, 1U, com Entrada Universal
• RSP-200-24: Fonte 24v de Alimentação Industrial Chaveada de 200Watts, 24VDC de Saída, com PFC Ativo, 1U, com Entrada Universal
• RSP-320-24: Fonte 24v de Alimentação Industrial Chaveada de 320Watts, 24VDC de Saída, com PFC Ativo, 1U, com Entrada Universal
• RSP-500-24: Fonte 24v de Alimentação Industrial Chaveada de 500Watts, 24VDC de Saída, com PFC Ativo, 1U, com Entrada Universal

Família NSP

A família NSP da Meanwell é uma série de fontes de alimentação de alta potência, com PFC ativo, e um design modular. Esta linha é especialmente projetada para oferecer uma solução de alimentação de alta qualidade e eficiência, com funções completas e avançadas, baseada nas séries RSP ou DPU. As características notáveis da série NSP incluem um design compacto, facilitando a integração em diversos espaços e sistemas. Estas fontes 24VDC de alimentação possuem uma função PV, que permite a conexão com painéis solares para gerar energia renovável.

Estas fontes 24VDC de alimentação também possuem um sinal DC OK, uma função redundante e um controle remoto ON/OFF. Com opções que variam em termos de potência de saída de 1600 a 3200W, a série NSP da Meanwell atende a uma ampla gama de requisitos de energia, tornando-a uma escolha inovadora para profissionais que buscam uma solução de alimentação de alta potência e sustentabilidade.

Temos os seguintes modelos de fonte 24VDC da família NSP:

• NSP-1600-24: Fonte 24v de Alimentação Industrial Chaveada de 1600Watts, 24VDC de Saída, com PFC Ativo, Modular, com Entrada Universal
• NSP-3200-24: Fonte 24v de Alimentação Industrial Chaveada de 3200Watts, 24VDC de Saída, com PFC Ativo, Modular, com Entrada Universal

Família NSP

A família HRPG é composta por fontes de alimentação de saída única com função PFC ativa, que oferecem alta eficiência, baixo perfil e proteções contra curto-circuito, sobrecarga, sobretensão e superaquecimento. Essas fontes de alimentação são adequadas para aplicações industriais, médicas e outras que exigem alta confiabilidade e desempenho.

A família HRPG possui oito modelos diferentes, com tensões de saída que variam de 3,3V a 48V e potências nominais que vão de 75W a 600W. Cada modelo possui uma faixa de ajuste de tensão, um sinal DC OK ativo e uma função de controle remoto ON/OFF. Alguns modelos também possuem uma tensão auxiliar, uma função de redundância e uma função de sentido remoto.

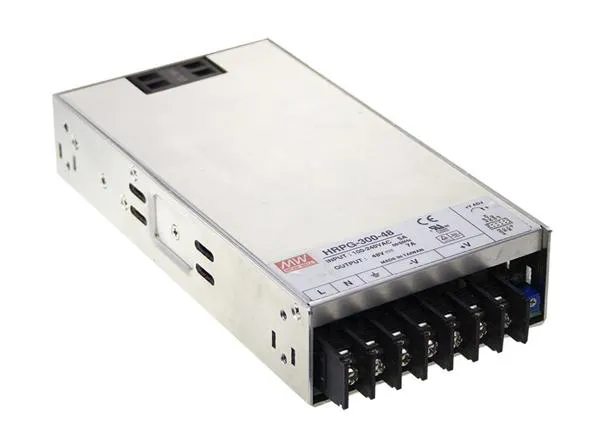

HRPG-300 – Fonte de Alimentação 300 Watts 1U, PFC

Você pode encontrar mais informações sobre cada modelo nos links a seguir:

• HRPG-75: Fonte de alimentação de 75W com PFC ativa e função de controle remoto ON/OFF.
• HRPG-100: Fonte de alimentação de 100W com PFC ativa, função de controle remoto ON/OFF e função de redundância (opcional).
• HRPG-150: Fonte de alimentação de 150W com PFC ativa, função de controle remoto ON/OFF e função de redundância (opcional).
• HRPG-200: Fonte de alimentação de 200W com PFC ativa, função de controle remoto ON/OFF e função de redundância (opcional).
• HRPG-300: Fonte de alimentação de 300W com PFC ativa, função de controle remoto ON/OFF e função de redundância (opcional).
• HRPG-450: Fonte de alimentação de 450W com PFC ativa, função de controle remoto ON/OFF, função de redundância (opcional) e tensão auxiliar de 5V/0,3A.
• HRPG-600: Fonte de alimentação de 600W com PFC ativa, função de controle remoto ON/OFF, função de redundância (opcional) e tensão auxiliar de 5V/0,3A.

Perguntas Frequentes

O que é uma fonte 24V?

Uma fonte de 24V é um dispositivo que converte a tensão de entrada, geralmente 110V ou 220V de corrente alternada (AC), para 24V de corrente contínua (DC) ou alternada (AC). Ela é usada para alimentar circuitos eletrônicos e sistemas de controle que requerem essa tensão específica.

Em resumo, uma fonte de 24V é essencial para fornecer energia estável e específica para uma ampla gama de aplicações em automação, telecomunicações, segurança e muito mais.

Qual é a diferença entre DC e AC?

A diferença entre corrente contínua (DC) e corrente alternada (AC) está principalmente na direção do fluxo de eletricidade. Aqui estão as principais distinções entre as duas:

Corrente Contínua (DC)

1. Fluxo de Eletricidade: A corrente flui em uma única direção constante.
2. Fonte Comum: Baterias, células solares, fontes de alimentação de computadores e dispositivos eletrônicos portáteis.
3. Tensão Constante: A tensão fornecida por uma fonte DC é constante, sem variações ao longo do tempo.
4. Aplicações: Usada em eletrônicos de baixa tensão, dispositivos portáteis, veículos elétricos e sistemas de energia renovável.

Corrente Alternada (AC)

1. Fluxo de Eletricidade: A corrente inverte sua direção periodicamente, alternando entre positiva e negativa.
2. Fonte Comum: Rede elétrica residencial e comercial, geradores elétricos.
3. Tensão Variável: A tensão em um circuito AC varia sinusoidalmente com o tempo, geralmente descrita pela frequência (em Hz), como 50 Hz ou 60 Hz.
4. Aplicações: Usada em transmissão de energia elétrica a longas distâncias, motores elétricos, eletrodomésticos e iluminação.

Benefícios e Desvantagens

DC:

• Benefícios:
  • Tensão constante é ideal para eletrônicos sensíveis.
  • Menor perda de energia em longas distâncias em sistemas de alta tensão (usando HVDC).
• Desvantagens:
  • Mais difícil de converter entre diferentes tensões sem usar eletrônica de potência.

AC:

• Benefícios:
  • Fácil de transformar entre diferentes níveis de tensão usando transformadores.
  • Mais eficiente para transmissão de energia a longas distâncias.
• Desvantagens:
  • Pode causar perdas devido ao efeito de pele e reatância.

Resumo Visual:

• DC: —->—->—-> (corrente flui em uma única direção)
• AC: ~~~~ (corrente inverte direção periodicamente)

Em resumo, DC é ideal para dispositivos eletrônicos e sistemas que requerem uma tensão constante e estável, enquanto AC é a escolha preferida para a transmissão e distribuição de energia elétrica em larga escala devido à sua eficiência e facilidade de transformação de tensão.

Onde se usa fonte 24v?

1. Automação Industrial: Usada em sistemas de controle de automação, sensores, atuadores e controladores lógicos programáveis (PLCs).
2. Iluminação LED: Alimenta tiras de LED e outros dispositivos de iluminação.
3. Telecomunicações: Fornece energia para equipamentos de telecomunicações e roteadores.
4. Sistemas de Segurança: Alimenta câmeras de vigilância e sistemas de alarme.
5. Equipamentos Médicos: Utilizada em dispositivos médicos que requerem uma alimentação estável de 24V.
6. Laboratórios de Eletrônica: Fornece tensão para testes e desenvolvimento de circuitos eletrônicos.

Quais exemplos de Fontes de 24V?

1. Fonte 24V – 1A: Ideal para pequenos dispositivos eletrônicos.
2. Fonte 24V – 5A: Adequada para sistemas de controle e automação de porte médio.
3. Fonte 24V – 10A: Utilizada em aplicações industriais de maior demanda.
4. Fonte 24V – 20A: Perfeita para sistemas de iluminação LED extensos ou equipamentos de telecomunicações.

Quantos amperes tem uma fonte de 24V?

A amperagem de uma fonte de 24V depende da especificação da fonte em questão. Por exemplo, se a fonte tem uma amperagem de saída de 5 amperes, ela pode fornecer uma corrente de 5A a 24V.

Aqui está a fórmula para calcular a potência (em watts) que a fonte pode fornecer:

Potência (W) = Tensão (V) X Corrente (A)

Portanto, para uma fonte de 24V com 5A de corrente, a potência seria:

24V X 5A = 120W

Isso significa que a fonte pode fornecer até 120 watts de potência.

Conclusão

Neste texto, apresentamos as principais famílias de fontes 24VDC da Meanwell, uma empresa líder no mercado de fontes de alimentação. Cada família possui características únicas que se adequam a diferentes aplicações e requisitos técnicos. As famílias são:

• LRS: uma série de fontes de alimentação de alto desempenho, sem PFC, mas com um design econômico e compacto.
• RSP: uma série de fontes de alimentação de alto desempenho, com PFC ativo, e um perfil baixo de 1U, com funções completas e avançadas.
• NSP: uma série de fontes de alimentação de alta potência, com PFC ativo, e um design modular, que permite a conexão com painéis solares para gerar energia renovável.
• HRPG: uma série de fontes de alimentação de alto desempenho, com PFC ativo, e um design robusto, para aplicações críticas que exigem alta confiabilidade e segurança.
