Introdução

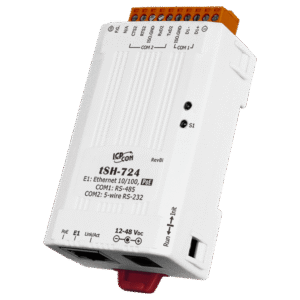

Apresento neste artigo técnico o compartilhador de porta serial e conversor Modbus RTU/ASCII com 1x RS-232, 1x RS-485 e PoE da ICP DAS, explicando em detalhes suas funções, aplicações e orientações práticas para integração em projetos de automação industrial, IIoT e utilities. Neste texto abordarei aspectos elétricos, protocolos, certificações (por exemplo IEC/EN 62368-1, IEC 61000‑6‑2/4) e indicadores de confiabilidade como MTBF e práticas de PFC quando aplicável a alimentações externas. Palavras-chave como conversor Modbus, gateway serial PoE e ICP DAS RS485 serão utilizadas desde já para otimizar busca e relevância técnica.
O objetivo é oferecer um conteúdo aprofundado para engenheiros de automação, integradores e compradores técnicos que precisam decidir, especificar e comissionar equipamentos seriais em ambientes industriais. Usarei linguagem direta, listas e tabelas para facilitar consulta rápida durante projeto e operação. Ao final, convido perguntas técnicas e discussões para enriquecer o conteúdo e adaptar recomendações ao seu caso de uso.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao compartilhador de porta serial e conversor Modbus RTU/ASCII — O que é e por que importa
O produto é um conversor de protocolo e compartilhador de porta serial que permite conectar dispositivos RS-232 e RS-485 a redes Ethernet alimentadas por PoE (IEEE 802.3af/at). Ele atua como ponte entre escravos Modbus RTU/ASCII e mestres IP, oferecendo conversão transparente e recursos de roteamento/compartilhamento de portas seriais. Em sistemas legados ou onde cabeamento é crítico, esse equipamento reduz custos e aumenta disponibilidade.
Em aplicações industriais, a presença de PoE simplifica a distribuição de energia e dados, evitando fontes externas e pontos de falha adicionais. O isolamento galvânico entre a interface serial e a rede garante integridade de sinais e proteção contra transientes — um requisito muitas vezes mandatado por normas de EMC e segurança funcional. A combinação de RS-232 + RS-485 + PoE é ideal para integradores que precisam conectar medidores, RTUs e dispositivos de campo a SCADA/IIoT.
Além disso, o dispositivo fornece interfaces de gerenciamento (web/CLI) e compatibilidade com padrões como RFC 2217 (serial over TCP) e o protocolo Modbus RTU/ASCII, facilitando integração com historizadores, gateways IIoT e plataformas SCADA. Isso o torna um componente estratégico para projetos de Indústria 4.0, onde dados seriais precisam ser levados até o edge ou cloud com segurança e confiabilidade.
Visão geral técnica do compartilhador e funcionalidades principais
O conversor oferece suporte nativo a Modbus RTU/ASCII, auto-deteção de portas, isolamento entre portas e alimentação por PoE. Suporta configurações típicas de RS-232 (N-81-1) e RS-485 diferencial (2-fios, half-duplex), com seleção de baud rate configurável até limites industriais (ex.: 115200 bps ou 921600 bps conforme modelo). O firmware ICP DAS inclui mecanismos de retry, timeout e buffer management para reduzir perda de pacotes seriais.
Do ponto de vista de segurança e operação remota, há interface web para configuração, além de CLI via Telnet/SSH e SNMP para monitoramento de saúde (uptime, erro de comunicação, sinalização de link PoE). O isolamento galvânico típico (por exemplo 1500 Vrms entre portas) protege contra loops de terra e surtos induzidos em longos cabeamentos. Em termos de alimentação, a conformidade com PoE reduz OPEX e facilita instalação em locais onde energia DC não está disponível.
Recursos adicionais frequentemente incluídos: mapeamento de registradores Modbus, modo de repetidor/compartilhamento de porta para múltiplos mestres, e logs para diagnóstico. A integração com ferramentas de debug (sniffer serial, packet capture) e compatibilidade com ferramentas SCADA (Ignition, Wonderware, etc.) acelera comissionamento em campo e validação de performance.
Principais aplicações e setores atendidos pelo compartilhador
Na automação industrial, o equipamento conecta controladores programáveis, inversores e medidores seriais a redes Ethernet corporativas e a gateways IIoT, permitindo leitura contínua e comando remoto. A robustez contra ruído e flutuações de terra é crítica em painéis de máquinas e linhas de produção, onde a comunicação serial tradicional é amplamente empregada. O ganho operacional inclui menor cabeamento e tempo de parada reduzido.
Em utilities e subestações, sua função é integrar medidores de energia, relés de proteção e RTUs ao sistema de supervisão via Modbus RTU/ASCII, com suporte a PoE para simplificar instalações em postes e casetas. O isolamento e certificações EMC (IEC 61000‑6‑2/4) ajudam a cumprir requisitos regulatórios e garantir continuidade de leitura, essencial para faturamento e telemetria.
Setores como telecom, prédios inteligentes (BMS) e metrologia também se beneficiam: sensores seriais e dispositivos de campo podem ser alimentados por PoE e encaminhados diretamente a sistemas de gestão. Em projetos IIoT, o conversor atua como edge device que sanitiza e traduz dados para protocolos ascendentes (MQTT, OPC UA), viabilizando análises em tempo real e manutenção preditiva.
Especificações técnicas detalhadas
Abaixo segue uma tabela sugerida com parâmetros críticos que engenheiros devem verificar ao especificar o produto. Valores típicos são indicativos e devem ser confirmados na ficha técnica do modelo escolhido.
Tabela de especificações elétricas e de comunicação
| Parâmetro | Valor típico / Observação |
|---|---|
| Alimentação | PoE IEEE 802.3af (15.4 W) / 802.3at opcional |
| Consumo | ~3–6 W (dependendo do modelo e carga) |
| RS-232 níveis lógicos | ±12 V típico, compatível com EIA‑232 |
| RS-485 diferencial | 2‑wire, ±1.5 V diferencial nominal, resistência de linha suportada até 32 transceivers |
| Isolamento | 1500 Vrms (rede ↔ serial) típico |
| Baud rate | 300 – 115200 bps (até 921600 bps em modelos avançados) |
| Buffer | FIFO serial (ex.: 512 bytes) e TCP buffers configuráveis |
| Protocolos | Modbus RTU/ASCII, RFC 2217, TCP/IP, SNMP |
Tabela de especificações físicas e ambientais
| Parâmetro | Valor |
|---|---|
| Dimensões | Ex.: 100 x 70 x 25 mm (consultar modelo) |
| Peso | 150–300 g |
| Faixa de temperatura | -20 °C a +70 °C operacional |
| Montagem | Trilho DIN / Montagem em painel disponível |
| Grau de proteção | IP20 (eletrônico), com versões blindadas para IP54 disponíveis |
| MTBF | > 200.000 horas (estimativa conforme IEC 61709) |
Protocolos, compatibilidade e certificações
| Item | Observação |
|---|---|
| Modbus | RTU/ASCII nativo; mapeamento de registradores configurável |
| RFCs | RFC 2217 (Serial over TCP) suportado |
| EMC / Segurança | IEC 61000‑6‑2 / IEC 61000‑6‑4; verificável conforme modelo |
| Segurança elétrica | Aplicável IEC/EN 62368-1; isolamento conforme IEC 60950/61010 onde requerido |
| Compatibilidade | Integra com PLCs, RTUs e equipamentos ICP DAS (séries I-7000, I-87K etc.) |
Benefícios, importância e diferenciais do compartilhador
Escolher este conversor ICP DAS traz ganhos de confiabilidade, redução de cabeamento e maior facilidade de gerenciamento remoto. O suporte a PoE reduz instalação de fontes DC locais, diminuindo custos e pontos de falha. O isolamento galvânico e certificações EMC minimizam riscos de paradas causadas por interferência eletromagnética — um diferencial crucial em ambientes industriais.
Operacionalmente, a centralização da lógica de conversão e o mapeamento configurável de Modbus permitem que equipes de automação padronizem integrações, reduzindo OPEX: menos visitas em campo, menor tempo de comissionamento e diagnósticos mais rápidos via logs e SNMP. Métricas como MTBF e suporte industrial demonstram retorno sobre investimento quando comparado a soluções comerciais não industriais.
Diferenciais ICP DAS incluem firmware maduro com funcionalidades específicas para indústria, suporte técnico especializado e compatibilidade com outros produtos da linha (gateways, I/O remotos). Essas características tornam a solução adequada para projetos críticos onde disponibilidade e facilidade de manutenção são requisitos contratuais.
Benefícios operacionais e de manutenção
A manutenção é simplificada por recursos como atualização remota de firmware, backup de configuração e logs persistentes para auditoria. Usando PoE, a substituição do conversor é rápida e pode ser feita sem intervenção elétrica complexa. O monitoramento via SNMP e heartbeat reduz o tempo médio de reparo (MTTR).
A adoção de padrões (Modbus, RFC 2217) facilita o uso de ferramentas de diagnóstico e permite integrar com ferramentas de monitoramento existentes, reduzindo curva de aprendizado da equipe. Adicionalmente, políticas de firmware e suporte da ICP DAS garantem correções de segurança e novas funcionalidades ao longo do ciclo de vida do equipamento.
Diferenciais frente ao mercado
Comparado a concorrentes genéricos, os produtos ICP DAS costumam oferecer maior robustez EM e opções de isolamento reforçado, além de documentação técnica detalhada e exemplos práticos para integração com SCADA. O ecossistema ICP DAS facilita interoperabilidade com outros módulos I/O e controladores da marca, simplificando arquitetura de sistemas distribuídos.
Para aplicações que exigem essa robustez, a série compartilhador de porta serial e conversor Modbus RTU/ASCII com 1x RS-232, 1x RS-485 e PoE da ICP DAS é a solução ideal. Confira as especificações e variantes na página do produto: https://www.lri.com.br/comunicacao-de-dados/compartilhador-de-porta-serial-e-conversor-de-protocolo-modbus-rtuascii-com-1-rs-232-e-1-rs-485-poe
Outro catálogo útil: https://www.lri.com.br/comunicacao-de-dados
Guia prático de instalação e configuração — Como usar passo a passo
Antes de instalar, verifique ambiente (temperatura, umidade), compatibilidade PoE do switch e integridade do cabeamento. Planeje endereçamento IP e parâmetros Modbus (slave ID, baud, paridade). Use ESD e práticas de manuseio para evitar danos a interfaces seriais sensíveis.
Para alimentação PoE, conecte a porta Ethernet a um switch PoE classificado IEEE 802.3af/at. Em instalações críticas, utilize PoE+ (802.3at) para maior margem. Aterramento correto do painel e uso de supressores de surto em entradas externas protegem contra transientes e melhoram estabilidade de comunicação.
No lado lógico, comece com acesso à interface web, configure IP estático ou DHCP reservado e defina parâmetros seriais. Salve configurações e realize testes de loopback e leitura/escrita de registradores Modbus antes de colocar em produção. Use logs e SNMP para monitorar status.
Instalação física e alimentação PoE
Monte o dispositivo em trilho DIN ou painel, evitando locais com vibração excessiva. Mantenha separação entre cabos de potência e cabos seriais para reduzir acoplamento EMI. Use conectores apropriados e verifique torque recomendado nos bornes se aplicável.
Ao usar PoE, confirme se o switch fornece energia suficiente para o conjunto de dispositivos presentes. Em rede redundante, considere switches com dual-homing e fontes UPS para garantir disponibilidade. Evite revezamento frequente de alimentação que possa gerar picos térmicos e reduzir MTBF.
Documente a topologia de rede e a fonte PoE atribuída para facilitar manutenção. Em instalações externas ou em salas com risco de falha elétrica, adote proteção adicional (filtros, SPD) conforme normas locais.
Cabeamento RS-232 e RS-485 — conexões e boas práticas
Para RS-232, mantenha comprimento de cabo curto (< 15 m recomendado) e use cabos blindados se houver ruído. Verifique níveis de sinal e conectores DB9 conforme pinagem. Para RS-485, use cabo par trançado blindado, terminação com resistor de 120 Ω e bias resistors (pull-up/pull-down) nas extremidades.
Evite múltiplas massas conectadas; prefira isolamento galvânico quando existirem diferenças de potencial. Empregue topologia de barramento linear em RS-485, evite “stubs” longos e mantenha impedância característica consistente. Utilize resistores de fail-safe para garantir estado definido em linhas inativas.
Considere medição periódica de resistência de linha e testes de loop para detectar degradação. Ferramentas como testadores de RS-485 e osciloscópios são essenciais em troubleshooting de camada física.
Configuração do Modbus RTU/ASCII e mapeamento de registradores
Defina endereço (slave ID), baud rate, paridade e stop bits conforme dispositivo de campo. Crie um mapeamento de registradores detalhado (endereços, tipos — coil, discrete input, input register, holding register) que será usado pelo mestre SCADA. Documente offsets e unidades físicas (ex.: kWh, A, °C).
Implemente timeouts, número de retries e watchdogs para evitar bloqueios. Quando houver múltiplos mestres, utilize função de compartilhamento de porta com cuidado para evitar colisões; prefira arquiteturas com um mestre ou servidores de dados que coordenem acessos. Teste leituras periódicas e condições de erro para validar robustez.
Registre os parâmetros na ferramenta de gestão e faça backup da configuração. Em projetos críticos, valide via simulação de falha (desconexão da rede, perda de PoE) e observe comportamento do dispositivo e do mestre.
Acesso à interface web/CLI e atualização de firmware
Acesse a UI via browser apontando para o IP do dispositivo; use credenciais seguras e altere senhas padrão. Utilize CLI via SSH/Telnet para scripts automatizados e recuperação em casos onde a UI não responde. Habilite SNMP para monitoramento de variáveis críticas.
Para atualizar firmware, siga procedimentos seguros: faça backup da configuração, realize update em janela de manutenção e valide cheksums. Prefira conexões seguras e versões de firmware testadas; mantenha histórico de releases e notas técnicas. Em ambientes críticos, realize testes em bancada antes de aplicar em produção.
Mantenha políticas de acesso (roles) e logs de atualização para compliance e auditoria. Atualizações programadas também mitigam vulnerabilidades conhecidas.
Checklist de comissionamento e testes
Checklist mínimo: verificação de alimentação PoE, integridade física e conectores; teste de loopback serial; leitura de registradores Modbus; teste de perda e restauração de link; verificação de logs e alarms SNMP. Registre resultados e aceite formal do comissionamento.
Inclua teste de EMI em campo se aplicável, e verifique se thresholds de erro atendem SLA. Documente tempos de resposta de leituras e eventuais retransmissões para ajustar timeouts. Valide também política de backup de configuração e plano de rollback.
Por fim, treine equipe local em procedimentos de substituição e diagnóstico rápido. Isso reduz MTTR e aumenta confiança do cliente na solução.
Integração com sistemas SCADA e plataformas IIoT
A integração Modbus é direta: configure o mestre SCADA apontando para o IP do conversor e mapeie registradores conforme tabela. Softwares como Ignition e Wonderware suportam conexões TCP-to-Serial via drivers Modbus; utilize RFC 2217 ou drivers nativos quando disponível. Garanta definição correta de unit IDs e timeouts.
Para IIoT, traduza Modbus para protocolos ascendentes como MQTT ou OPC UA através de gateways edge ou brokers. Estruture payloads com metadata (timestamp, device-id, quality) para facilitar ingestão em historians e plataformas analytics. Utilize TLS e autenticação para proteger transporte de dados sensíveis.
Implemente monitoramento contínuo (SNMP, heartbeats) e alarme preditivo para saúde do dispositivo. Integração com sistemas de autenticação centralizada e gerenciamento de certificados melhora postura de segurança e compliance em ambientes regulados.
Integração Modbus com SCADA (ex.: Ignition, Wonderware)
No Ignition, crie um device Modbus TCP apontando para o IP do conversor e configure tags conforme mapeamento. Em Wonderware/AVEVA, utilize drivers Modbus e teste leituras em tempo real. Ajuste escalonamento e alarms diretamente nas tags para reduzir latência de decisão.
Valide parâmetros como timeout e retry para evitar saturação de comunicação em redes com alta latência. Em sistemas distribuídos, considere balanceamento de queries para reduzir carga no dispositivo serial. Registre logs de transações para auditoria e troubleshooting.
Faça testes de stress (alta taxa de leitura) para confirmar capacidade de throughput e buffers do conversor. Em caso de latência, aumente buffers ou ajuste ciclo de polling do SCADA.
Conexão a gateways IIoT e protocolos ascendentes (MQTT, OPC UA)
Use um gateway edge que consuma Modbus RTU/ASCII via o conversor e publique em MQTT com tópicos estruturados por local/asset/parameter. Para OPC UA, configure mapeamento de tags e parâmetros de segurança (certificados). Edge computing permite preprocessamento (filtragem, agregação) antes de enviar para cloud.
Garanta uso de TLS, autenticação de cliente e políticas de retenção adequadas. Para alto volume de dados, agrupe mensagens e ajuste QoS do MQTT para equilíbrio entre latência e confiabilidade. Documente tópicos e schemas para interoperabilidade.
Permita fallback local: se conexão ascendente falhar, mantenha buffer local e políticas de retry. Isso evita perda de dados críticos e facilita recuperação pós-falha.
Boas práticas de segurança e monitoramento remoto
Não deixe credenciais padrão; aplique políticas de rotação e logging de acesso. Habilite atualizações de firmware seguras e use TLS/SSH para acesso remoto. Em redes OT/IT integradas, implemente segmentação e firewalls para limitar superfícies de ataque.
Implemente monitoramento de integridade com SNMP traps e métricas de performance (erro CRC, retries, tempo de resposta). Configure alertas para falhas de PoE, perda de link serial ou aumento de erros de comunicação. Essas métricas permitem ação pró-ativa e redução de downtime.
Considere também MDM/SCM para gerenciamento centralizado de firmware e inventário, alinhado com boas práticas de cibersegurança industrial.
Exemplos práticos de uso em projetos reais
Caso 1: Monitoramento de energia em subestações com Modbus RTU. Topologia: medidores RS-485 → conversor PoE (no bastidor) → switch PoE → SCADA. Mapeie registradores de energia (kWh, I, V) para o mestre e configure alarmes para desvios. Resultado: redução de cabeamento DC e melhoria na disponibilidade de dados para faturamento.
Caso 2: Integração em BMS. Medidores seriais e sensores de ambiente conectados via RS-485 a conversor ICP DAS; dados enviados via Ethernet para servidor BMS. Benefício: consolidação de protocolos e redução de pontos individuais de falha, com facilidade de expansão.
Caso 3: Telemetria remota para medição de campo via PoE e IIoT. Em locais remotos com cabeamento limitado, o PoE alimenta o conversor e o dispositivo de comunicação wireless/4G. Os dados são publicados via MQTT para plataforma IoT, reduzindo custos de infraestrutura e melhorando latência de alarmes.
Comparações técnicas e alternativas ICP DAS — escolhas e trade-offs
Comparar modelos envolve portas físicas (número de RS-232/RS-485), suporte a PoE, níveis de isolamento e capacidades de buffer/baud. Modelos com maior isolamento e maiores buffers são preferíveis em ambientes ruidosos, porém têm custo superior. Avalie também requisitos de certificação e faixa de temperatura.
Tabela comparativa sugerida (exemplo simplificado):
| Modelo | RS-232 | RS-485 | PoE | Isolamento | MTBF |
|---|---|---|---|---|---|
| Modelo A | 1 | 1 | Sim | 1500 Vrms | >200k h |
| Modelo B | 2 | 2 | Não | 1000 Vrms | >150k h |
| Modelo C | 1 | 4 | Sim | 1500 Vrms | >220k h |
Critérios de seleção: performance (baud, buffers), isolamento, número de portas, custo total de propriedade e suporte pós-venda. Escolha com base em requisitos ambientais, topologia e SLA de missão crítica.
Erros comuns, armadilhas técnicas e como evitá-los
Erros típicos incluem falta de terminação RS-485, mismatch de baud/paridade, ground loops e credenciais padrão. A prevenção passa por checklists de comissionamento, uso de terminação correta (120 Ω), bias resistors e isolamento galvânico quando necessário. Documente todas as configurações.
Outro problema comum é aplicação indevida de PoE sem verificar classe e consumo, levando a queda de energia. Calcule consumo total e defina margens para picos. Em casos de latência, verifique polling excessivo no SCADA que pode saturar buffers do conversor.
Para evitar perda de dados, implemente buffers e políticas de retry, faça testes de stress e monitore métricas de erro. A documentação técnica e logs são essenciais para análise post-mortem.
Troubleshooting rápido — checklist para diagnosticar falhas seriais
- Verificar integridade física e conexões (pinagem DB9, pares trançados).
- Confirmar parâmetros seriais (baud, parity, stop bits) e IDs Modbus.
- Testar terminação e resistores de bias; medir continuidade e impedância.
Use ferramentas como osciloscópio, analisador lógico e testador RS-485. Se problema persistir, analise logs do conversor e do SCADA para identificar timeouts e erros CRC.
Logs, ferramentas e comandos úteis para diagnóstico
Habilite logs detalhados na interface web e exporte para análise. Ferramentas úteis: Modbus Poll/Modscan, socat/RFC2217 clients, Wireshark para captura TCP e sniffers seriais. Comandos CLI podem incluir ping, show interface, e leitura de counters SNMP.
Analise métricas como retries, CRC errors e taxa de retransmissão para identificar causas. Em campo, use loopback para isolar falhas entre dispositivo e rede.
Conclusão estratégica e chamada para ação — Entre em contato / Solicite cotação
Resumindo, o compartilhador de porta serial e conversor Modbus RTU/ASCII com 1x RS-232, 1x RS-485 e PoE da ICP DAS é uma solução robusta para integrar dispositivos seriais em arquiteturas IIoT e SCADA, oferecendo isolamento, PoE e ferramentas de gerenciamento que reduzem OPEX e aumentam disponibilidade. Sua adoção acelera migrações para Indústria 4.0 com mínima intervenção em campo.
Para projetos que exigem robustez industrial e facilidade de integração, considere a série ICP DAS mencionada e solicite avaliação técnica personalizada. Consulte também nossos conteúdos técnicos para aprofundamento e melhores práticas: https://blog.lri.com.br/integrao-modbus-iiot e https://blog.lri.com.br/modbus-tutorial
Para aplicações que exigem essa robustez, a série compartilhador de porta serial e conversor Modbus RTU/ASCII com 1x RS-232, 1x RS-485 e PoE da ICP Das é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/comunicacao-de-dados/compartilhador-de-porta-serial-e-conversor-de-protocolo-modbus-rtuascii-com-1-rs-232-e-1-rs-485-poe e explore a linha completa em https://www.lri.com.br/comunicacao-de-dados
Incentivo você a comentar abaixo com seu caso de uso específico, dúvidas de integração ou necessidades de especificação — responderei com recomendações aplicadas ao seu projeto.
Futuro, oportunidades e roadmap de aplicações específicas
Nos próximos 3–5 anos, a convergência entre edge computing e gateways seriais tende a aumentar: conversores estarão cada vez mais preparados para preprocessar dados (filtragem, compressão) e publicar diretamente em brokers MQTT ou OPC UA. Isso reduz latência e custo de armazenamento no cloud. A compatibilidade com padrões de segurança e gerenciamento remoto será requisito.
Oportunidades concretas incluem retrofit de plantas legadas, where PoE facilita modernização sem reconfigurar alimentação em campo. Integração com analytics preditivo e modelos de ML no edge permitirá detecção precoce de anomalias em séries temporais de sensores seriais. Projetos que hoje usam polling podem migrar para arquiteturas baseadas em eventos.
Recomenda-se planejar upgrades de firmware, investir em segmentação de redes OT/IT e avaliar modelos com capacidade de preprocessamento. A ICP DAS continuará expandindo firmware e compatibilidade para suportar essa transição.
