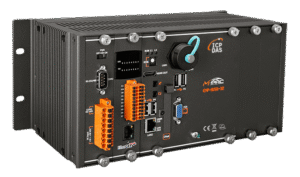

Controlador de Movimento 32 Eixos Wingraf Cpu I5-8365Ue

Introdução

O Controlador de Movimento 32 eixos Win-GRAF (CPU i5-8365UE, 2 slots) é um controlador de motion de alto desempenho para automação industrial, integrando Win-GRAF, CPU Intel i5 e suporte a até 32 eixos.
Este artigo técnico aborda arquitetura, especificações, integração IIoT e boas práticas para engenheiros, integradores e responsáveis por compras.
Palavras-chave principais: controlador de movimento, Win-GRAF, 32 eixos — usadas desde o início para otimização semântica e busca técnica.

Introdução ao Controlador de Movimento 32 eixos Win-GRAF (CPU i5-8365UE, 2 slots) — O que é e por que importa

Visão geral do produto e arquitetura básica

O Controlador de Movimento 32 eixos Win-GRAF (CPU i5-8365UE, 2 slots) combina um processador Intel i5-8365UE com o runtime Win-GRAF para executar tarefas de motion determinísticas.
Sua função é orquestrar perfis de posição/velocidade/torque, gerenciar encoders/servo drives e comunicar-se via fieldbus com sistemas superiores.
Destaca-se em cenários que exigem baixa latência, sincronismo multi-eixo e integração com SCADA/IIoT.

Principais aplicações e setores atendidos pelo Controlador de Movimento 32 eixos Win-GRAF (CPU i5-8365UE, 2 slots)

Automação industrial e máquinas CNC

Máquinas-ferramenta, centros de usinagem e linhas CNC beneficiam-se de sincronismo rígido e atualização de posição em alta taxa.
O controlador permite interpolação multi-eixo, execução de trajetórias e compensações dinâmica, reduzindo erros de peça e retrabalho.
A arquitetura Win-GRAF facilita programação IEC 61131 e bibliotecas específicas para CNC e interpolação.

Robótica, linhas de montagem e teste automático

Robôs cartesianos e SCARA exigem coordenação de eixos com jitter mínimo; o controlador garante determinismo e harmonização de perfis.
Para linhas de montagem e teste, a capacidade de 32 eixos permite centralizar coordenação de múltiplos módulos servo e IO distribuída.
O uso de encoders de alta resolução e feedback de torque permite alta repetibilidade e tempos de ciclo reduzidos.

Setores: alimentício, farmacêutico, metalúrgico, automotivo e semicondutores

Setores regulados exigem rastreabilidade, higiene e ciclos rápidos; o controlador suporta logging e integração MES/ERP para compliance.
Na indústria farmacêutica e alimentícia, o controle fino de movimento e a possibilidade de certificações elétricas contribuem para validação de processos.
Em semicondutores e automotivo, a precisão e sincronização multi-eixo reduzem scrap e aumentam rendimento produtivo.

Especificações técnicas do Controlador de Movimento 32 eixos Win-GRAF (CPU i5-8365UE, 2 slots) (tabela comparativa e detalhes)

Tabela: especificações-chave (CPU, eixos, slots, interfaces, protocolos, I/O, alimentação)

Interfaces físicas e de campo (EtherCAT, Modbus, CANopen, Ethernet)

As portas incluem Ethernet Gigabit, portas seriais configuráveis, e slot para módulos EtherCAT/CANopen.
Suporta taxas de EtherCAT em sub-ms para sincronismo; Modbus TCP para supervisão e OPC UA para telemetria segura.
I/Os são modulares, com entradas de encoder TTL/HTL, entradas digitais de segurança e saídas PWM/analógicas conforme módulo.

Performance de movimento e limites (update rate, sincronização, posição/resolução)

Taxas de atualização típicas (cycle time) em EtherCAT podem chegar a 250 µs para grupos reduzidos de eixos, conforme topologia.
Resolução de posição depende do encoder; com encoders de 20 bits é possível alcançar sub-micrômetro em sistemas mecânicos adequados.
Limitações práticas incluem latência de rede, velocidade de barramento e capacidade de I/O por slot (dimensionar conforme carga).

Ambiente, certificações e confiabilidade (temperatura, MTBF, conformidade)

Projetado para ambientes industriais, com proteção contra EMI e opções de filtragem PFC em fontes AC, conforme recomendações para IEC/EN 62368-1.
MTBF estimado e dados de vida útil devem constar no datasheet final; recomenda-se cálculo de disponibilidade para PL (Performance Level).
Conformidade EMC e opções de filtros são essenciais em aplicações médicas ou críticas (referenciar IEC 60601-1 quando aplicável).

Diagrama de conectividade (exemplo simplificado)

[SCADA/OPC UA] --- Ethernet --- [Controlador i5 Win-GRAF]                             |--- EtherCAT Master --> [Servos/Drives xN]                             |--- CANopen --> [Sensors/IO Nodes]                             |--- 2 Slots --> [Módulos I/O Analógico/Digital]                             |--- USB / Serial --> [HMI / Debug]

Diferenciais, benefícios e importância do Controlador de Movimento 32 eixos Win-GRAF (CPU i5-8365UE, 2 slots) para projetos de automação

Benefícios operacionais (escalabilidade, determinismo, manutenção)

A centralização do controle de até 32 eixos reduz complexidade de rede e simplifica manutenção e diagnóstico.
Determinismo melhorado com Win-GRAF incorporado e CPU i5 minimiza jitter, essencial para processos com sincronismo rígido.
Escalabilidade via slots e fieldbus permite upgrades incrementais e redução do TCO.

Diferenciais técnicos frente a controladores padrão

Win-GRAF embarcado fornece ambiente IEC 61131 + motion específico sem necessidade de PLC externo, integrando lógica e motion.
Processamento i5 oferece headroom para algoritmos avançados, logging onboard e pré-processamento de dados para IIoT.
A capacidade de 32 eixos em um único chassi é diferencial para máquinas modulares e linhas com alta coordenização.

Impacto no TCO e ROI em aplicações industriais

Redução de painéis, cablagem e gateways reduz CAPEX inicial; integração e diagnóstico remotos reduzem OPEX.
Menor tempo de set-up e reutilização de projetos Win-GRAF aumentam produtividade e reduzem tempo de colocação em produção.
ROI é acelerado em aplicações com alta automação, menos paradas e menor retrabalho.

Para aplicações que exigem essa robustez, a série Controlador de Movimento 32 eixos Win-GRAF (CPU i5-8365UE, 2 slots) da ICP Das é a solução ideal. Confira as especificações: https://www.lri.com.br/comunicacao-de-dados/controlador-de-movimento-32-eixos-win-graf-cpu-i5-8365ue-com-2-slots
Para opções complementares e módulos, visite a página de controladores e módulos industriais da LRI: https://www.lri.com.br/comunicacao-de-dados

Guia prático: Como configurar e usar o controlador de movimento (Passo a passo)

Planejar e escolher módulos: seleção de I/O e expansão (2 slots)

Dimensione entrada/saída considerando encoders, sensores de segurança e drives de servo; planeje slots para I/O analógico e digital.
Considere a taxa de dados requerida por cada eixo e reserve largura de banda EtherCAT suficiente para manter determinismo.
Verifique compatibilidade de tensão, filtros de PFC e necessidade de isolação em aplicações com altas correntes.

Instalação física e requisitos elétricos

Monte o controlador em painel com ventilação adequada e distância mínima de fontes de calor.
Aterramento correto e malha de referência são imprescindíveis para evitar ruído em sinais de encoder e comunicações.
Siga checklist: desligar alimentação, verificar polaridades, usar bornes com trava e proteger contra sobrecorrente.

Configuração de rede e comunicação (Ethernet/EtherCAT)

Defina topologia EtherCAT em linha/estrela conforme cargas e distância; configure endereçamento IP para interfaces Ethernet.
Aplique QoS e VLANs para separar tráfego de controle e supervisão; reserve portas para OPC UA/Modbus conforme arquitetura.
Realize tuning de ciclos e testes de jitter antes de integrar à linha de produção.

Programação com Win-GRAF: criação de projetos e download

Crie projeto IEC 61131 com blocos de motion e bibliotecas de camadas; mapear eixos e variáveis IO no Device Tree.
Compile, simule localmente e execute debug em tempo real via interface Win-GRAF antes do download final.
Implemente logs de evento e pontos de medição para posterior análise de performance e manutenção preditiva.

Testes iniciais, calibração e validação de movimentos

Valide limites de software e hardware, home sequence e endpoints com velocidades reduzidas inicialmente.
Calibre encoders e confirme resolução efetiva; verifique respostas a comandos de parada de emergência e safe torque off.
Documente curvas, parâmetros de ganho e envelopes de operação para cada eixo para futuras manutenções.

Manutenção preventiva e diagnóstico remoto

Implemente monitoramento de temperatura, consumo e contadores de ciclo; configure alertas via OPC UA/MQTT.
Registre logs de falhas e eventos com timestamps para diagnóstico; utilize acesso remoto seguro para análise in-loco.
Planeje inspeções periódicas e atualização de firmware dentro de janelas de manutenção programadas.

Integração com sistemas SCADA e IIoT — Conecte o Controlador de Movimento 32 eixos Win-GRAF (CPU i5-8365UE, 2 slots) ao ecossistema industrial

Protocolos suportados e melhores práticas de integração controlador de movimento, Win-GRAF, 32 eixos

Suporta OPC UA, Modbus TCP, MQTT e EtherCAT; escolha OPC UA para dados estruturados e MQTT para telemetria leve.
Para riscos de latência, mantenha comandos críticos via EtherCAT e exponha variáveis de supervisão via OPC UA/Modbus.
Implemente autenticação, certificação e certificados X.509 nas conexões OPC UA para maior segurança.

Exemplo prático: integração com Ignition/Wonderware/Siemens SCADA

Crie tags OPC UA no controlador, configure mapeamento de variáveis e crie telas de HMI em Ignition ou Wonderware.
Implemente alarmes e históricos, conectando eventos de movimento a base de dados para rastreabilidade e KPI.
Teste throughput e performance simulada antes de migrar para produção para garantir latência aceitável.

IIoT, telemetria e análises preditivas (Edge + Cloud)

Use edge computing no controlador ou gateway para pré-processar dados e reduzir tráfego para a nuvem.
Envie métricas relevantes via MQTT/OPC UA para plataformas de analytics para modelagem preditiva e detecção de anomalias.
Aproveite dados de corrente/temperatura e posições para prever falhas de servos e agendar manutenção.

Segurança industrial: autenticação, segregação de rede e VPN

Implemente VLANs, firewalls industriais e segmentação de rede para separar controle e TI; use VPN para acesso remoto seguro.
Adote políticas de autenticação forte, senhas, e rotação de certificados para acesso ao Win-GRAF e ao painel.
Monitore logs de acesso e configure IPS/IDS para detectar comportamentos anômalos e intrusões.

Para leitura técnica complementar sobre EtherCAT e integração industrial, consulte: https://blog.lri.com.br/ethercat-em-automacao e https://blog.lri.com.br/iiot-na-industria
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Exemplos práticos de uso do controlador de movimento ICP DAS

Caso 1 — Linha de embalamento com sincronização de 16 servos

Arquitetura centralizada com controlador i5, EtherCAT para 16 servos e I/O distribuída.
Configuração: perfis S-curve, homing automático e triggers sincronizados para selagem e inspeção.
Resultado: redução de perda por sincronização e aumento de throughput em >20%.

Caso 2 — Pick-and-place robótico com coordenação multi-eixo de alta velocidade

Controlador coordena eixos lineares e rotativos, permitindo trajetórias suaves e reduções de tempo ciclo.
Feedback de encoder de alta resolução garante repeatability < ±0.02 mm conforme mecânica.
Estratégia: blending de trajectórias e look-ahead para garantir desempenho sem overshoot.

Caso 3 — Testes funcionais em bancada com logging e análise via IIoT

Bancada com múltiplos eixos simulados e logging em tempo real via MQTT para cloud analytics.
Dados coletados usados para ajuste fino de parâmetros de ganho e verificação de robustez.
Diagnóstico remoto permitiu redução de tempo de reparo e validação de designs antes de produção em larga escala.

Comparativo técnico: Controlador de Movimento 32 eixos Win-GRAF (CPU i5-8365UE, 2 slots) vs outros controladores ICP DAS e concorrentes

Comparação direta com modelos ICP DAS similares (recursos, slots, performance)

Em relação a modelos ICP DAS de menor porte, o i5 com 32 eixos oferece maior capacidade de processamento e logging onboard.
Modelos com mais slots priorizam I/O extensiva; o modelo i5 equilibra CPU e slots para aplicações compactas porém poderosas.
Escolha conforme requisitos: mais eixos centralizados versus múltiplos controladores distribuídos.

Vantagens e limitações frente a soluções concorrentes do mercado

Vantagens: integração Win-GRAF, processamento i5, centralização de até 32 eixos.
Limitações: 2 slots podem ser insuficientes para I/O massiva sem gateways adicionais; custo inicial pode ser maior.
Trade-off: simplicidade e determinismo vs flexibilidade de expansão física.

Erros comuns de projeto e operação — como evitar e resolver rapidamente

Erros comuns incluem subdimensionamento de largura de banda EtherCAT e má gestão de aterramento em encoders.
Evite configurando corretamente QoS, realizando simulações e adotando práticas de roteamento de cabo.
Para falhas, logs Win-GRAF e ferramentas de diagnóstico EtherCAT facilitam root-cause analysis.

Checklist técnico rápido para implantação bem-sucedida do Controlador de Movimento 32 eixos Win-GRAF (CPU i5-8365UE, 2 slots)

Pré-instalação (hardware, requisitos de rede, documentação)

Verifique documentação técnica, datasheet e compatibilidade de módulos; confirme requisitos de rede e licença Win-GRAF.
Dimensione bancada, alimentação 24 Vdc/AC com PFC e proteções; planeje cabeamento e distância entre nós EtherCAT.
Prepare planos de fallback e backups de configuração antes de instalação.

Diparação pós-instalação (testes funcionais, segurança, treinamento)

Execute testes funcionais completos, validações de segurança e simulações de falha.
Treine operadores e equipe de manutenção em uso do Win-GRAF e procedimentos de emergência.
Documente procedimentos e crie checklists de operação diária e semanal.

Conclusão

Resumo dos benefícios estratégicos e recomendação de uso

O Controlador de Movimento 32 eixos Win-GRAF (CPU i5-8365UE, 2 slots) entrega alto desempenho, determinismo e integração nativa com ambientes IEC 61131.
Recomenda-se seu uso em máquinas modulares, linhas sincronizadas e projetos que demandam centralização de motion e telemetria IIoT.
Investimento se traduz em menor TCO, maior produtividade e facilidade de integração com SCADA/Edge.

Entre em contato / Solicite cotação / Peça demonstração técnica

Para avaliação técnica, suporte e cotação, entre em contato com a equipe LRI para PoC e testes: https://www.lri.com.br/comunicacao-de-dados/controlador-de-movimento-32-eixos-win-graf-cpu-i5-8365ue-com-2-slots.
Peça demonstração ou configuração aplicada ao seu caso para validar ROI e requisitos de integração.
Comente abaixo suas dúvidas técnicas ou deixe um caso de uso — nossa equipe técnica responderá.

Olhando para o futuro: tendências, aplicações específicas e roadmap estratégico

Evolução esperada em motion control e integração IIoT (próximos 3–5 anos)

Espera-se maior uso de edge AI para tuning automático de PID e predição de falhas em tempo real.
A integração nativa com cloud analytics e modelos digitais (digital twins) será cada vez mais comum.
Protocolos determinísticos e segurança por design serão cruciais para aplicações críticas.

Aplicações emergentes onde o Controlador de Movimento 32 eixos Win-GRAF (CPU i5-8365UE, 2 slots) terá vantagem competitiva

Produção adaptativa, células colaborativas e máquinas modulares se beneficiarão da centralização de eixos e do processamento local.
Em linhas de microfabricação e semicondutor, a precisão e logging onboard permitem melhoria contínua de processo.
Soluções com Edge + Cloud para manutenção preditiva serão diferencial competitivo.

Recomendações estratégicas para equipes de automação e operações

Inicie PoCs focados em sincronismo e análise de dados para demonstrar ganhos rápidos.
Padronize bibliotecas Win-GRAF e políticas de rede para garantir replicabilidade e segurança.
Planeje roadmap de atualização de firmware e capacitação para minimizar riscos e acelerar rollout.

Incentivamos você a comentar suas dúvidas técnicas e solicitar demonstrações práticas; interaja com o conteúdo para que possamos aprofundar temas específicos.
