Introdução — visão geral do controlador multifuncional 4G com GPS
O controlador multifuncional 4G com GPS é uma solução edge-ready projetada para telemetria, automação remota e rastreamento em ambientes industriais. Ele combina conectividade 4G/LTE, receptor GNSS/GPS e blocos configuráveis de I/O para entrega de dados em tempo real a plataformas SCADA e IIoT. Essa convergência permite reduzir latência de operação, aumentar visibilidade operacional e minimizar deslocamentos em campo.
Projetado para operar em ambientes adversos, o controlador suporta normas e práticas reconhecidas como IEC 61000 (compatibilidade eletromagnética), CE/FCC e boas práticas de aterramento e proteção, além de parâmetros de confiabilidade como MTBF e robustez contra surtos. A escolha de um controlador com características industriais (faixa de temperatura estendida, isolamento galvanico e watchdog hardware) é crítica para utilities, manufatura e logística.
Neste artigo técnico aprofundado apresentamos definição, componentes, aplicações, especificações, guia de instalação, integração com SCADA/IIoT e comparativos com outros controladores da ICP DAS. Usaremos termos como telemetria 4G, MQTT, Modbus, GNSS e edge computing para maximizar utilidade prática ao engenheiro de automação. Para consultas adicionais e estudos de caso, veja também artigos no blog da LRI sobre IIoT e telemetria: https://blog.lri.com.br/iiot e https://blog.lri.com.br/telemetria.

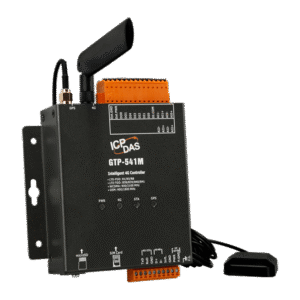

O que é o controlador multifuncional 4G com GPS?
O controlador multifuncional 4G com GPS integra processador embarcado, sistema operacional leve (RTOS/Linux embarcado) e módulos de comunicação celular para prover conectividade remota robusta. Ele atua como concentrador de sinais analógicos/digitais, executor de lógicas locais e gateway entre sensores locais e plataformas em nuvem. A presença do receptor GNSS permite registro de posição/time-stamping preciso para rastreamento e sincronização temporal.
Funcionalmente, o equipamento fornece:
- Aquisição e condicionamento de sinais (AI/AO, DI/DO),
- Comunicação 4G (LTE Cat M/NB-IoT em variantes) e fallback via Ethernet,
- Protocolos industriais (Modbus RTU/TCP, MQTT, OPC UA) e APIs REST.
Essas capacidades tornam o controlador adequado para telemetria de ativos, supervisão de estações remotas e gestão de frotas.
Do ponto de vista operacional, o dispositivo permite criação de lógica local (script ladder, IEC 61131-3 em alguns modelos), alarmes locais e transmissão segura de dados via VPN/TLS. Isso reduz dependência de infraestrutura de rack e possibilita deploys rápidos em campos com conectividade celular.
Componentes e variantes do equipamento
A família inclui variantes com diferentes densidades de I/O (ex.: 8/16 DI, 4/8 AI, 4/8 DO), opções de memória (RAM/Flash) e módulos de expansão (modbus RTU, CANbus). Há modelos com suporte a LTE Cat 4/Cat 1/Cat M1/NB-IoT, além de versões com redundância de SIM card e dual-SIM para failover de operadora.
Interfaces típicas:
- Portas seriais RS-232/485 com isolação,
- Ethernet 10/100/1000 Base-T com suporte a VLANs,
- Slot micro-SD para logs e firmware,
- Entradas/saídas digitais e analógicas com acondicionamento de sinal.
Além dos conectores I/O, o hardware inclui antenas externas para 4G e GNSS com conectores SMA/TS9.
As opções de software variam: firmware pronto para SCADA, SDK para desenvolvimento customizado (C/Python) e suporte a contêineres leves em versões mais avançadas (edge computing). Para aplicações que exigem essa robustez, a série controlador multifuncional 4G com GPS da ICP DAS é a solução ideal. Confira as especificações detalhadas no produto: https://www.lri.com.br/comunicacao-de-dados/controlador-multifuncional-4g-com-gps.
Principais aplicações e setores atendidos pelo controlador multifuncional 4G com GPS
O controlador é amplamente usado em utilities (água e energia) para telemetria de medidores, bombas e chaves de redes; em transporte para rastreamento e telemetria veicular; em indústria de processos para monitoramento de ativos distribuídos; e em agro para monitoramento de irrigação e estações meteorológicas. Sua mobilidade 4G e precisão GNSS permitem uso em cenários georreferenciados e distribuídos.
No setor de energia, o controlador monitora transformadores, postes e reles, enviando alarms e registros de eventos com timestamp GNSS para conformidade e análises pós-evento. Em saneamento, ele supervisiona bombas, níveis de reservatórios e válvulas de controle, habilitando políticas de manutenção preditiva.
Em logística e transporte, o GPS integrado fornece trilhas de deslocamento e telemetria de sensores embarcados (temperatura, estado de carga). A combinação de I/O local e 4G permite decisões autônomas em borda, por exemplo, cortar alimentação de um equipamento por segurança quando parâmetros excedem thresholds.
Setores-alvo (energia, água e saneamento, transporte, óleo e gás, agro)
Cada setor possui requisitos distintos: energia demanda precisão temporal e robustez EMI; água e saneamento priorizam baixa latência em alarmes e operação em ambientes úmidos; transporte exige tolerância a vibração e certificações veiculares; óleo e gás requer certificações ATEX/IECEx em áreas classificadas; agro valoriza baixo consumo e suporte a sensores remotos.
As features do controlador atendem esses requisitos com isolamento galvanico em I/O, conformidade EMC (IEC 61000-6-x), opções de invólucro IP65 e ranges de temperatura estendido (-40 a +75 °C). Em casos que exigem certificação para áreas classificadas, verifique modelos especiais com certificação ATEX/IECEx.
Em compras técnicas, avaliar MTBF, garantia de firmware (suporte a atualizações OTA) e disponibilidade de módulos de comunicação (bandas LTE) é crítico para alinhar o equipamento ao SLA de operação do setor.
Cenários de aplicação (telemetria, rastreamento, automação remota)
Cenário 1 — Telemetria em estações remotas: sensores de nível e fluxo conectados ao controlador enviam leituras via MQTT para plataforma IIoT, com lógica local para controle de bombas. O GNSS fornece timestamp seguro para eventos críticos.
Cenário 2 — Rastreamento de frotas: o controlador em veículo transmite posição GNSS, velocidade e telemetria do motor via 4G. Dados são usados para roteirização e manutenção preditiva.
Cenário 3 — Automação remota de ativos: em parques eólicos ou subestações isoladas, o controlador executa lógicas locais (ex.: sequenciamento) e replica dados para SCADA via Modbus TCP, garantindo continuidade em perda temporária da WAN com buffer local.
Para exemplos práticos e estudos de caso, consulte materiais complementares no blog da LRI: https://blog.lri.com.br/telemetria e https://blog.lri.com.br/cases.
Especificações técnicas detalhadas do controlador multifuncional 4G com GPS (tabela de especificações)
A tabela abaixo apresenta um resumo técnico com parâmetros críticos. Atenção: confirme valores finais na folha de dados do produto antes da aquisição.
| Parâmetro | Valor (exemplo) | Observações |
|---|---|---|
| Processador | ARM Cortex-A7 / Cortex-A53 | Frequência típica 800 MHz – 1.2 GHz |
| Memória | 512 MB RAM / 4 GB eMMC | Expansível via micro-SD |
| I/O | DI: 8–16, DO: 4–8, AI: 4–8, AO: 2–4 | Entradas com isolamento e filtragem |
| RS-232/485 | 2 x RS-232 / 1 x RS-485 | Isolação 2 kV opt. |
| Ethernet | 1–2 x 10/100/1000 Mbps | Suporte Modbus TCP, VLAN |
| 4G LTE | LTE Cat 4 / Cat M1 / NB-IoT (var.) | Bandas regionais; suporte dual-SIM |
| GPS/GNSS | L1 GPS + GLONASS/Galileo (opcional) | Precisão ~2.5 m CEP |
| Alimentação | 9–36 VDC | Proteção contra inversão e surto |
| Consumo | Tip. 1.5–4 W | Depende de I/O e rádio ativo |
| Temperatura | -40 °C a +75 °C | Modelos sem aquecedor |
| Certificações | CE, FCC, RoHS, IEC 61000-6-2/4 | ATEX opcional |
| Protocolos | Modbus RTU/TCP, MQTT, OPC UA, HTTP(S) | Suporte a TLS/VPN |
| Dimensões | 120 x 90 x 35 mm (ex.) | Montagem trilho DIN ou painel |
| MTBF | > 100.000 h (ex.) | Segundo metodologia MIL/HDBK |
Requisitos elétricos, ambientais e de instalação
O controlador requer alimentação estável dentro da faixa especificada (p.ex., 9–36 VDC) com proteção contra transientes (surtos) conforme IEC 61000-4-5. Recomenda-se uso de supressão adicional e fonte com PFC se alimentando painéis com múltiplos dispositivos. O aterramento é obrigatório em instalações com grande ruído elétrico para manter performance de comunicação e segurança.
Ambientalmente, escolha variante com faixa térmica adequada e grau de proteção (IP20 a IP65) conforme exposição. Condensation control e ventilação são críticos em ambientes com variação térmica. Para instalações em veículos ou plataformas móveis, verifique resistência a choque/vibração conforme IEC 60068.
Para montagem, prefira trilho DIN em painéis e respeite distanciamento de fontes de calor e cabling organizado. Use cabos blindados para sinais analógicos e RS-485, e mantenha antenas 4G/GNSS afastadas de fontes EMI. Backup por baterias de bordo (UPS) é recomendado para logging em perda de alimentação momentânea.
Conectores, antenas e pinout
Os conectores usuais incluem bornes removíveis para I/O, RJ45 para Ethernet, DB9/terminal block para seriais e SMA para antenas. O pinout padrão disponibiliza identificação clara de DI/DO/AI/AO e pontos de terra. Sempre siga o diagrama do fabricante para evitar danos a entradas sensíveis.
Antenas 4G devem suportar as bandas usadas em sua região; recomenda-se antenas externas com ganho adequado e montagem em ponto alto para cobertura. Use cabo coaxial de baixa perda (p.ex., RG-58/LMR-195) e minimize comprimento quando possível. A antena GNSS deve ter linha de visão do céu; dois conectores SMA separados para 4G e GNSS são preferíveis.
Ao conectar sensores, respeite limites de tensão e corrente de cada entrada. Para entradas analógicas, faça calibração e isolação galvânica quando necessário. Documente pinout em diagramas do painel para manutenção.
Importância, benefícios operacionais e diferenciais do controlador multifuncional 4G com GPS
A adoção deste controlador oferece disponibilidade operacional elevada por reunir comunicações e I/O em um único equipamento robusto. A mobilidade 4G reduz dependência de infraestrutura cabeada, acelerando projetos pilotos e expansões. O GNSS integrado agrega precisão temporal e localização, crucial em auditorias e rastreamento.
Benefícios mensuráveis incluem redução de intervenções em campo (menos deslocamentos), tempo de detecção de falhas e diagnósticos remotos mais rápidos, traduzindo-se em ganhos no TCO e ROI. A capacidade de executar lógica na borda permite filtragem de dados (edge processing), reduzindo custos de comunicação e carga em servidores centrais.
Os diferenciais de projeto incluem isolamento galvânico, opções de dual-SIM para continuidade de conectividade e firmware com suporte a atualizações OTA (over-the-air). A robustez de hardware alinhada a protocolos industriais forma um pacote adequado para utility-grade deployments.
Benefícios imediatos (disponibilidade, mobilidade 4G, precisão GPS)
Disponibilidade: o buffer local e watchdog hardware garantem continuidade mínima de operações durante quedas momentâneas. Mobilidade 4G: permite deployment em locais sem banda larga fixa. Precisão GPS: timestamps e geolocalização melhoram correlação de eventos entre sistemas.
Na prática esses benefícios implicam redução de MTTR (Mean Time To Repair) e aumento de SLA operacional. Por exemplo, uma falha detectada via telemetria 4G pode acionar ação remota imediata reduzindo downtime de horas para minutos.
Para aplicações que exigem essa robustez, a série controlador multifuncional 4G com GPS da ICP DAS é a solução ideal. Confira as especificações e solicite consultoria técnica em: https://www.lri.com.br/comunicacao-de-dados/controlador-multifuncional-4g-com-gps.
Diferenciais técnicos e de projeto
Do ponto de vista técnico, destaque para isolamento em I/O, proteção contra surtos, e topologias de antena que suportam diversidade e MIMO em variantes LTE. Firmware modular com suporte a linguagens de script e APIs simplifica integração com sistemas legados e nuvem.
Em projeto, componentes selecionados para faixa térmica estendida, resistência a vibração e conformidade EMC permitem uso em subestações, estações ferroviárias ou veículos. Suporte técnico e ciclo de vida de firmware (patches de segurança) são diferenciais para longos contratos de manutenção.
Além disso, a disponibilidade de SDKs e ferramentas de configuração reduz tempo de integração e facilita replicabilidade em grandes programas de automação.
Impacto no TCO e ROI
Economia direta em O&M: menos visitas de manutenção graças a monitoramento remoto e diagnósticos avançados. Economia indireta: otimização de operação por dados em tempo real e previsibilidade de falhas reduz custos energéticos e aumenta vida útil de ativos.
Cálculo típico de ROI considera redução de viagens de manutenção, menor tempo de parada e otimização de consumo energético. Exemplos mostram payback em 12–24 meses dependendo do asset criticality e densidade de instalação.
Para projetos pilotos, recomende medir KPIs como MTTR, uptime percentual e custo por ka de intervenção para justificar adoção em larga escala.
Guia prático de instalação e uso do controlador multifuncional 4G com GPS — Como fazer/usar passo a passo
A implantação segue etapas claras: planejamento, instalação física, configuração inicial e comissionamento. Cada fase tem checkpoints críticos (cobertura 4G, APN, aterramento, proteção elétrica) que garantem sucesso na operação.
Este guia resume procedimentos replicáveis e recomendações de segurança. Use listas de verificação e valide cada etapa com testes de campo antes de liberar operação.
Documente parâmetros e versionamento de firmware; mantenha logs de testes e certifique-se de que pessoal de manutenção conhece procedimentos de recovery.
Planejamento pré-instalação (checklist)
- Verificar cobertura 4G e bandas suportadas; teste com modem USB ou equipamento similar.
- Obter APN/credenciais da operadora; planejar dual-SIM quando necessário.
- Avaliar alimentação (fonte, UPS), aterramento e ambiente (IP, temperatura).
Inclua também avaliação de protocolos requeridos (Modbus, MQTT), quantidade de I/O e requisitos de segurança (VPN/TLS). Mapear pontos de I/O e fazer um diagrama unifilar antes da instalação.
Por fim, preparar ferramentas e cabos adequados, antenas com cabo coaxial de baixa perda e proteções contra surtos.
Instalação física e elétrica
Instale em trilho DIN ou painel respeitando distâncias mínimas entre equipamentos geradores de calor. Conecte bornes de alimentação com torque recomendado e faça aterramento no barramento de terra local. Use fusíveis ou disjuntores adequados para proteção.
Conecte antenas 4G e GNSS externamente com cabos recomendados; posicione GNSS com linha de visão para céu. Para sinais I/O, use cabos blindados e realize terminação adequada em RS-485.
Antes de energizar, verifique polaridade, isolamento e integridade de conexões. Documente o pinout no painel para manutenção.
Configuração inicial (acesso, APN, GPS, I/O)
Acesse a interface web ou CLI via Ethernet. Configure APN e credenciais SIM, defina failover de SIM e test de ping para confirmar conectividade. Ative e teste GNSS; verifique lock e precisão.
Mapeie entradas/saídas, configure filtros / escalonamentos analógicos e defina thresholds para alarmes. Configure protocolos de saída (MQTT broker, Modbus TCP) e testes de publicação/assinatura.
Realize atualização de firmware se houver release crítico e crie backup da configuração inicial.
Testes, comissionamento e validação de campo
Teste cobertura 4G com throughput e latência; verifique estabilidade de sessão e reconexão. Faça leitura de todas as I/O com registros de amostragem; valide precisão contra instrumentos calibrados.
Simule falhas (queda de 4G, perda de alimentação) para validar buffers locais e comportamento de failover. Documente logs e critérios de aceitação (ex.: 100% das tags entregues em 24 h com perda perda de conectividade.
- Ignorar aterramento e proteção contra surto -> falhas intermitentes.
- Mismatch de protocolo/endianness -> dados incorretos.
Evite deixando de validar APN, tempo de atualização (reporting interval) e plano de dados da operadora. Faça testes de campo para confirmar cobertura.
Detalhes técnicos críticos a verificar (firmware, limites de I/O, latência)
Verifique compatibilidade de firmware com requisitos de segurança, limite de corrente nas saídas e tempo máximo de latência aceitável para controle. Cheque também desempenho de reconexão automática e políticas de buffer.
Conclusão e chamada para ação — Solicite cotação ou entre em contato sobre o controlador multifuncional 4G com GPS
Sumário: o controlador multifuncional 4G com GPS é peça-chave em soluções modernas de telemetria e automação, unindo conectividade móvel, I/O confiável e sincronização GNSS. Seus benefícios operacionais incluem redução de O&M, maior visibilidade remota e suporte a integrações SCADA/IIoT. Para projetos industriais, avaliar bandas LTE, certificações EMC e opções de I/O é fundamental.
Próximos passos recomendados: execute um piloto com 2–5 unidades, valide cobertura 4G e integração com seu SCADA/IIoT, e mensure KPIs (MTTR, uptime). Solicite cotação com informações de I/O, ambiente de instalação e requisitos de comunicação.
Como solicitar suporte técnico, documentação e cotação: entre em contato com o time comercial da LRI/ICP através da página do produto e anexe seu dicionário de sinais e requisitos de rede. Para aplicações que exigem essa robustez, a série controlador multifuncional 4G com GPS da ICP DAS é a solução ideal. Confira as especificações e solicite suporte: https://www.lri.com.br/comunicacao-de-dados/controlador-multifuncional-4g-com-gps. Consulte também outros produtos e conteúdos técnicos no blog da LRI: https://blog.lri.com.br/produtos.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Incentivo à interação: Tem uma aplicação específica ou dúvida sobre integração com SCADA/IIoT? Deixe um comentário abaixo ou pergunte — responderemos com orientações técnicas e exemplos práticos.
