Motor de Passo: Quais as Diferenças Entre Unipolar e Bipolar

Os motores de passo são componentes essenciais em muitas aplicações de engenharia, especialmente onde é necessária precisão no controle de movimento. Eles operam de maneira diferente dos motores convencionais, pois movem-se em passos discretos, permitindo um controle muito preciso da posição angular. Existem dois tipos principais de motores de passo: unipolar e bipolar, cada um com suas características e aplicações específicas, entenda nesse artigo as diferenças entre unipolar e bipolar.

Introdução aos Motores de Passo Unipolar e Bipolar

Os motores de passo são usados para converter sinais elétricos em movimentos mecânicos precisos. Eles funcionam através de bobinas que, quando energizadas em sequência, fazem o motor girar em passos fixos. A principal vantagem dos motores de passo é a capacidade de controlar com precisão o ângulo de rotação sem a necessidade de um sistema de feedback externo.

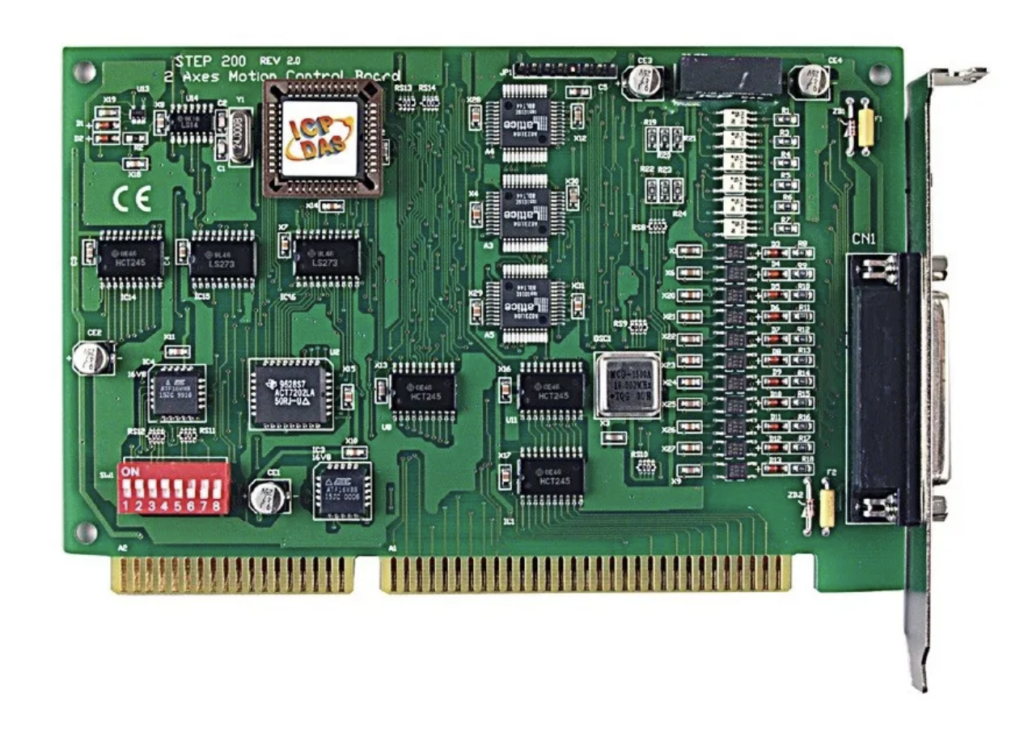

STEP-200 – Placa ISA para Controle de Motor de Passo e Servo Motor, 2 Eixos

unipolar e bipolar

Fundamentos do Motor de Passo Unipolar

O motor de passo unipolar é assim chamado devido à maneira como suas bobinas são energizadas, usando apenas um único sentido de corrente. Isso simplifica o controle, pois cada bobina tem um terminal comum que pode ser conectado permanentemente a uma fonte de alimentação positiva ou negativa. Os motores unipolares são geralmente mais fáceis de operar devido à simplicidade de seu circuito de acionamento.

Características do Motor de Passo Bipolar

Diferentemente dos unipolares, os motores de passo bipolares requerem uma corrente que pode alternar entre duas direções. Isso é alcançado usando uma ponte H ou drivers similares que podem inverter a polaridade da alimentação nas bobinas. Embora isso torne o circuito de controle mais complexo, permite que o motor produza mais torque e tenha uma melhor performance em aplicações de alta demanda.

Comparação Técnica: Unipolar vs Bipolar

Tecnicamente, os motores bipolares tendem a ser mais eficientes em termos de torque e precisão quando comparados aos unipolares. Isso ocorre porque eles podem utilizar melhor a corrente elétrica, energizando as bobinas de maneira mais eficaz. No entanto, a complexidade adicional no controle pode ser um desafio para alguns projetos, especialmente para aqueles com limitações de espaço ou orçamento.

Vantagens do Motor Unipolar

Os motores unipolares são notavelmente mais fáceis de controlar devido ao seu design de circuito simples. Isso os torna ideais para projetos de baixo custo ou para aqueles onde a complexidade do circuito é uma preocupação. Além disso, eles são suficientes para muitas aplicações onde grandes torques não são necessários.

Benefícios do Motor Bipolar

Os motores bipolares, embora mais complexos, oferecem maior torque e precisão. Eles são frequentemente a escolha preferida para aplicações que exigem movimentos robustos e precisos, como em CNCs (Controle Numérico Computadorizado) e robótica. A capacidade de inverter a corrente também permite técnicas mais sofisticadas de controle de movimento, como microstepping, que aumenta significativamente a resolução do movimento do motor.

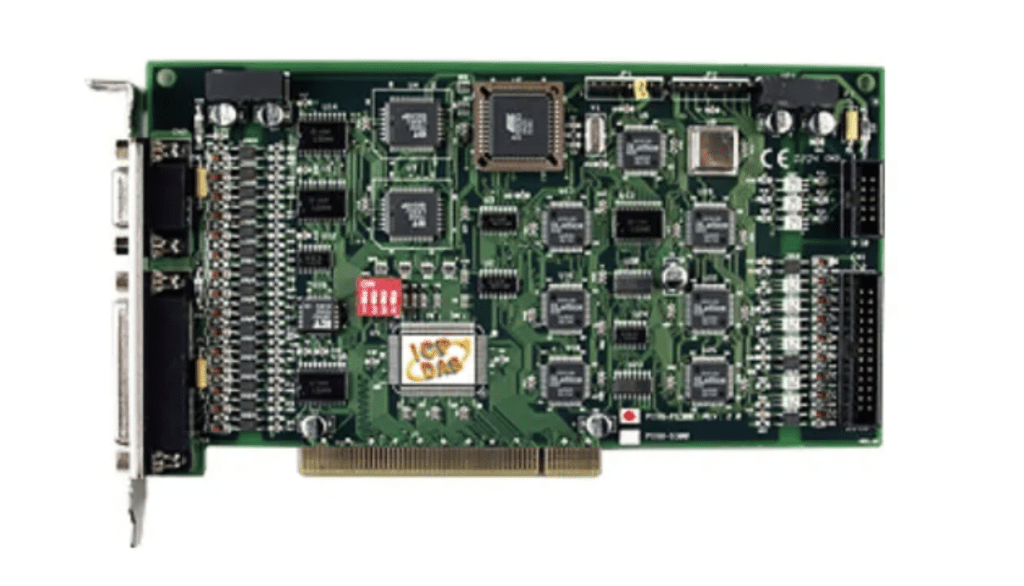

PISO-PS300 – Placa PCI para Controle de Motor de Passo/Servo 3 Eixos

unipolar e bipolar

Aplicações Práticas e Seleção de Motor

A escolha entre um motor unipolar e bipolar geralmente depende da aplicação específica. Motores unipolares são adequados para aplicações como impressoras e scanners, onde a complexidade e o custo precisam ser minimizados. Por outro lado, motores bipolares são ideais para aplicações que exigem maior precisão e torque, como em equipamentos de automação industrial e robótica.

Conclusão: Unipolar e Bipolar

A decisão entre um motor de passo unipolar e bipolar deve ser baseada nas necessidades específicas do projeto, considerando fatores como custo, complexidade do circuito, torque necessário e precisão. Compreender as diferenças fundamentais entre unipolar e bipolar e as aplicações práticas de cada tipo de motor pode ajudar na seleção do componente mais adequado para cada situação.
