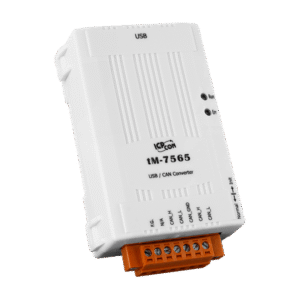

Conversor Tiny USB Para CAN 1 Porta Cabo CA-USB18

Leandro Roisenberg

Introdução

O conversor USB→CAN é uma solução crítica para integrar redes CAN (Controller Area Network) com hosts USB em aplicações industriais, automotivas e de IIoT. Neste artigo técnico apresentarei o produto ICP DAS, seu propósito, arquitetura básica e quando optar por um conversor USB para CAN, usando termos como USB-CAN, interface CAN e gateway CAN já no início do texto. A abordagem inclui normas relevantes (ISO 11898, IEC/EN 62368-1, IEC 61000), conceitos como MTBF e PFC, e recomendações práticas para engenheiros de automação e integradores.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Introdução ao Conversor USB→CAN ICP DAS: o que é, para que serve e conceito fundamental

O conversor USB→CAN ICP DAS converte frames CAN em pacotes acessíveis via USB, criando uma ponte entre redes de campo e estações de engenharia ou servidores IIoT. Seu propósito é habilitar diagnóstico, captura de telemetria e programação de dispositivos CAN sem necessidade de interfaces embarcadas complexas. Arquiteturalmente tipifica-se por um controlador USB (ex.: FTDI/USB CDC) conectado a um transceptor CAN (ISO 11898-2/3) e circuitos de proteção ESD/TVS.

Use-se este conversor quando precisar de acesso direto a IDs CAN, sniffing de barramento para testes de ECU, integração com SCADA ou conectividade temporária em bancada. As vantagens incluem portabilidade, drivers nativos (CDC/COM), e suporte a modos de operação como normal, listen-only e loopback. Decidir entre um conversor USB→CAN e um gateway dedicado depende de requisitos de desempenho, latência e topologia (ponto a ponto vs. implantação fixa).

Em termos de compliance, verifique compatibilidade eletromagnética (IEC 61000), segurança elétrica (IEC/EN 62368-1) e, para aplicações externas, índices IP conforme IEC 60529. Métricas técnicas chave a considerar são: bitrate máximo (ex.: 1 Mbit/s), latência de USB-to-CAN, buffers FIFO e MTBF para planejamento de manutenção. A escolha correta minimiza retrabalhos e evita problemas como ground loops e perda de frames.

Principais aplicações e setores atendidos (conversor USB→CAN, USB para CAN, USB-CAN)

O conversor USB→CAN é amplamente utilizado em automação industrial para integração de controladores embarcados e módulos CANopen ou J1939 com ferramentas de engenharia e servidores OPC UA/SCADA. Em utilities e energia, viabiliza diagnóstico de inversores, monitoramento de subestações com gateways CAN e captura de telemetria em campo. Em manufatura e OEMs, é empregado em teste de bancada, desenvolvimento de firmware e validação funcional de ECUs.

No setor automotivo, é ferramenta padrão em bancos de teste, desenvolvimento de ECU e captura log de telemetria durante testes veiculares, suportando protocolos superiores como UDS e OBD-II sobre CAN. Em laboratórios e P&D é usado para simular nós CAN, injetar frames e medir comportamento de dispositivos sob stress. Em IIoT e Indústria 4.0, atua como ponto de coleta local para enviar telemetria via gateways MQTT/OPC UA para a nuvem.

Outros setores incluem equipamentos médicos (compatibilização de protocolos), embarcado industrial e EPC/energias renováveis, onde a robustez e conformidade EMC são críticas. Para aplicações críticas, considere modelos com isolamento galvânico, proteção contra surtos e certificações adicionais. Para leituras complementares sobre integração IIoT e segurança, consulte artigos técnicos no blog da LRI (ex.: https://blog.lri.com.br/como-integrar-can-em-scada).

Especificações técnicas do Conversor USB→CAN ICP DAS (tabela recomendada)

Abaixo segue uma tabela compacta com as especificações-chave que orientam seleção técnica e compatibilidade.

Tabela de especificações técnicas (formato recomendado)

Parâmetro Valor típico / Observação
Interface física USB 2.0 Full Speed (USB CDC / Virtual COM)
Interface CAN ISO 11898-2 transceiver, diferencial, 1 porta
Velocidade CAN (baudrate) 10 kbit/s a 1 Mbit/s (configurável)
Consumo Tipicamente < 200 mA (sob 5 V USB)
Dimensões Ex.: 70 x 30 x 20 mm (varia por modelo)
Buffer / FIFO Ex.: 512 bytes / direção (depende do firmware)
Latência USB→CAN típico < 2 ms (dependendo de host)
APIs / Drivers CDC (VCOM), Windows DLL, Linux SocketCAN suporte
Certificações CE, RoHS, IEC 61000 EMC, IEC/EN 62368-1
Temperatura de operação -20 °C a +70 °C
Proteções ESD ±8 kV IEC 61000-4-2, TVS, fusível resetável
MTBF Tipicamente > 100.000 horas (varia por modelo)

Interfaces físicas e pinout

O conversor geralmente dispõe de conector USB A ou cabo integrado com terminal USB A/USB-C para alimentação e dados. A interface CAN é tipicamente um conector DB9 ou terminais screw (tipo Phoenix) com pinos para CAN_H, CAN_L, GND e opcionalmente para Vref. LEDs indicativos informam Power, CAN TX/RX e Error para diagnóstico rápido em campo.

Esquema de cabo: ao usar cabo USB longo, prefira USB 2.0 de boa qualidade e evite hubs passivos entre host e conversor quando baixa latência for necessária. Para a conexão CAN, use par trançado blindado com terminação 120 Ω nas extremidades do segmento conforme ISO 11898. Indique em especificação se o produto oferece isolamento galvanico entre USB e CAN para eliminação de ground loops em instalações espalhadas.

Inclua no desenho de instalação notas sobre polaridade e conservação de terreamento: conectar GND com atenção em redes distribuídas evita loops de terra e interferência. Se aplicável, documente pinout completo no manual do produto, incluindo tensões máximas no pino Vref e procedimentos para habilitar a terminação.

Protocolos, desempenho e limites (bitrate, buffer e latência)

O conversor suporta os modos de quadro padrão e estendido (11/29 bits) conforme ISO 11898, e pode expor a interface via SocketCAN no Linux, ou via driver virtual COM em Windows. Limites práticos incluem saturação do barramento CAN em taxas altas com muitos nós, e overhead do USB full speed que pode aumentar latência em bursts de frames. Buffer interno e FIFO definem quantos frames podem ser armazenados antes de ocorrência de perda.

Para medições determinísticas, considere que latência end-to-end (host USB stack + driver + conversor + transceiver) pode variar; em aplicações críticas, priorize soluções com drivers kernel-space e suporte a timestamps HW. A taxa de transferência efetiva também depende de payload (DLC), utilização do barramento e concorrência USB. Use testes de throughput para validar capacidade em sua topologia.

Recomenda-se verificar a capacidade de filtros por ID no conversor (hardware/firmware) para mitigar sobrecarga host, definindo mascaras e filtros que descartem frames irrelevantes diretamente no dispositivo.

Alimentação, consumo e condições ambientais

A maioria dos conversores USB→CAN é alimentada pelo barramento USB (5 V), mas modelos industriais podem aceitar alimentação externa isolada para maior robustez. Monitore consumo em pico (ex.: durante transmissões) e dimensione fontes USB/portas em hubs. Conceitos como PFC aplicam-se a fontes AC/DC que alimentam racks, não diretamente ao conversor USB, mas são relevantes ao projetar alimentação do sistema.

Faixas de temperatura típicas vão de -20 °C a +70 °C; para ambientes extremos procure versões com conformidade industrial e componentes de alta confiabilidade (MTBF elevado). Proteções ESD/EMC (IEC 61000 séries) são obrigatórias para aplicações em planta industrial; verifique imunidade a EFT, surges e campos RF. Para instalações externas, busque índices IP ou invólucros selados conforme IEC 60529.

Documente requisitos de armazenamento e operação no projeto e adicione fusíveis/resettable e diodos TVS para proteção contra transientes. A adoção de aterramento correto e malhas de referência aumenta a vida útil e reduz falhas intermitentes.

Importância, benefícios e diferenciais do Conversor USB→CAN ICP DAS

O diferencial chave é a combinação de compatibilidade de protocolos, robustez industrial e suporte técnico ICP DAS, incluindo atualizações de firmware e drivers para Windows e Linux. Benefícios operacionais incluem redução de tempo de integração, facilidade de automação de testes e suporte a ferramentas de análise CAN. Para compra técnica, valorize MTBF, certificações EMC e qualidade de drivers.

Em termos técnicos, o conversor ICP DAS costuma oferecer filtros de hardware, timestamps precisos e suporte nativo a SocketCAN, o que simplifica integração com SCADA e edge gateways. A integração transparente com bibliotecas e SDKs acelera desenvolvimento de aplicações IIoT. Do ponto de vista de manutenção, modelos com diagnóstico LED e logs ajudam a reduzir tempo médio de reparo (MTTR).

Escolher ICP DAS significa contar com documentação técnica detalhada, notas de aplicação e opções de customização para exigências de projeto. Para aplicações que exigem essa robustez, a série conversor USB→CAN da ICP DAS é a solução ideal. Confira as especificações e opções de compra em: https://www.lri.com.br/comunicacao-de-dados/conversor-tiny-usb-para-can-1-porta-cabo-ca-usb18.

Guia prático: Como configurar e usar o Conversor USB→CAN ICP DAS (passo a passo)

Antes de colocar em operação, faça inspeção visual e confira versão de firmware e compatibilidade do host. Prepare cabos USB e CAN (par trançado) e verifique terminações 120 Ω. Tenha à mão drivers, utilitários de diagnóstico e um plano de testes básico (ping CAN, leitura de IDs).

Conecte USB ao host e CAN à rede com terminação apropriada. Use LEDs para validar alimentação e atividade CAN. Em seguida, abra a ferramenta de captura (ex.: Wireshark com CAN dissector ou can-utils) para verificar frames e timestamps.

Registre configurações e profiles de bitrate e filtros para uso futuro. Automatize a sequência de inicialização em scripts quando for implantação em larga escala e documente procedimentos de recuperação de firmware.

Pré-requisitos e verificação de compatibilidade (conversor USB→CAN, USB para CAN)

Checklist mínimo: host com porta USB 2.0, drivers compatíveis (CDC/FTDI ou provedor ICP DAS), cabo CAN blindado, terminação 120 Ω e conhecimento do bitrate da rede. Verifique se o sistema operacional suporta SocketCAN (Linux) ou tem drivers VCOM (Windows).

Confirme que o número de nós e a carga de tráfego CAN não excedem capacidade do conversor; em caso de alta taxa de frames, prefira gateways dedicados com buffers maiores. Para aplicações com isolação necessária, assegure-se que o modelo selecionado ofereça isolamento galvânico.

Revise firmware e notas de release para qualquer limitação conhecida e para instruções de atualização segura. Garanta que as APIs/SDKs suportem a linguagem e plataforma do seu projeto.

Instalação de drivers e software (Windows/Linux)

No Windows, instale drivers ICP DAS ou utilize CDC Virtual COM drivers; verifique no Device Manager a porta COM atribuída. Em Linux, prefira usar SocketCAN (modprobe slcan, slcand para dispositivos seriais) ou drivers específicos do fabricante. Reinicie o host após instalação se solicitado.

Ferramentas recomendadas: can-utils (cansniffer, candump, canplayer), Wireshark com suporte a SocketCAN e utilitários proprietários da ICP DAS para configuração de parâmetros e atualização de firmware. Mantenha versões atualizadas dos drivers para estabilidade e redução de latência.

Para automação, scripts em Python usando python-can ou libsocketcan facilitam integração com sistemas de teste e coleta de dados. Versione scripts e mantenha logs de instalação.

Configuração de parâmetros CAN (bitrate, modo normal/loopback, filtros)

Defina o bitrate conforme a rede (ex.: 500 kbit/s em redes automotivas J1939 ou 250 kbit/s em certos sistemas industriais). Configure modo normal para operação, listen-only para sniffing sem influenciar o barramento e loopback para testes locais. Ajuste filtros para reduzir carga no host, filtrando IDs irrelevantes no dispositivo.

Use ferramentas de comando (ex.: ip link set can0 up type can bitrate 500000) para configurar em Linux. Em Windows, utilize o utilitário ICP DAS ou a API para setar parâmetros de operação. Documente cada alteração para auditoria e reprodutibilidade.

Monitore erros CAN (CRC error, ACK error, form error) e contabilize as contagens de erro para detectar nós com problemas. Em caso de erro persistente, rode diagnóstico físico (terminação, cabos, referência de massa).

Testes práticos e verificação (ferramentas e comandos)

Realize testes básicos: ping de IDs, envio e recepção de frames com can-utils, e reprodução de logs com canplayer. Verifique timestamps e latência medindo intervalo entre envio e recepção em bench. Use ferramentas como Wireshark para análise detalhada e decodificação de protocolos superiores.

Para testes de robustez, gere tráfego de alta carga e monitore perda de frames e uso de buffer. Em aplicações automotivas, reproduza cenários reais com ECU em loop e verifique integridade de mensagens de segurança. Documente resultados e compare com requisitos de projeto.

Automatize testes de regressão para garantir que mudanças de firmware/driver não introduzam regressões. Mantenha um conjunto de casos de teste para homologação.

Solução de problemas comuns e logs úteis

Problemas comuns incluem porta COM não reconhecida, driver ausente, bitrate incorreto e ground loop. Verifique logs do sistema (dmesg no Linux, Event Viewer no Windows) e mensagens do utilitário can-utils. LEDs de erro e contadores de erros CAN ajudam a localizar a origem.

Se frames são perdidos em picos, aumente buffers ou implemente filtros por ID. Para problemas de latência, evite hubs USB e teste com conexão direta ao host; se necessário, use USB 3.0 compatível com fallback. Em caso de ruído, adicione terminação, blindagem e verifique conexões de terra.

Documente ações corretivas e mantenha um histórico de firmware/driver. Em situações críticas, acione suporte ICP DAS com logs coletados para análise avançada.

Boas práticas de instalação física e EMC

Use cabo CAN trançado blindado e mantenha trajetos afastados de fontes de alta potência. Termine segmento CAN com 120 Ω em ambas extremidades e evite derivação sem terminação. Aterramento deve ser único quando possível para evitar loops de terra.

Implemente filtros ferrite e proteções TVS em pontos sensíveis. Siga orientações IEC 61000 para imunidade EMC e realize testes de conformidade quando exigir certificações. Em painéis com inversores, mantenha separação física entre cabos de potência e sinal.

Para instalações permanentes, fixe o conversor em trilho DIN ou rack e utilize conectores traváveis para garantir continuidade em vibrações e choques. Rotule conexões para manutenção.

Integração com sistemas SCADA/IIoT e conversor USB→CAN

O conversor pode ser integrado a SCADA via driver local (VCOM) ou por meio de edge gateway que converte CAN para OPC UA/MQTT. Estratégias variam entre leitura direta por estação de engenharia e ingestão por gateways para transformação de dados em tags. Em topologias IIoT, os dados CAN normalmente são agregados e enviados com protocolos leves (MQTT) ou industrialmente robustos (OPC UA).

Ao mapear dados, traduza IDs e sinais CAN em tags SCADA com metadados (unidades, escala, timestamp) para facilitar uso por aplicações analíticas. estratégias de compressão e filtragem no edge reduzem uso de banda e custo de processamento na nuvem. Para latência sensível, prefira integração local com SCADA em camada de controladores.

Segurança é crítica: implemente autenticação mútua entre gateway e servidor, criptografia TLS para telemetria e políticas de acesso. Monitore integridade dos dados via checksums e timestamps hardware quando possível. Para arquiteturas recomendadas e exemplos, consulte materiais no blog LRI: https://blog.lri.com.br/iiot-seguranca.

Mapeamento de dados CAN para tags SCADA/OPC

Considere criar um dicionário de sinal que mapeie ID CAN, DLC e posição de bit para tag SCADA com descrição, unidade e fator de escala. Use ferramentas ETL no edge para transformar frames brutos em registros time-series com carimbo preciso. Garanta sincronização de relógio entre o conversor/gateway e o servidor para correlação temporal.

Adote convenções de nomeclatura e versionamento de mapeamentos para facilitar manutenção. Teste mapeamentos com dados reais e cenários de erro (mensagens corrompidas, frames duplicados). Documente limites operacionais e mensagens especiais retidas.

Para alta disponibilidade, repliquem mapeamentos entre gateways de failover e mantenha configuração centralizada via CMDB ou repositório de configuração.

Gateway e edge computing: conversor + gateway IIoT

Topologia comum: conversor USB→CAN conectado a um gateway edge (Raspberry/industrial PC) que executa conversão para MQTT/OPC UA, aplica filtros, armazena em buffer local e envia para nuvem. Edge computing permite pré-processamento (anomaly detection, compressão) antes do envio, reduzindo latência e custos de nuvem.

Escolha gateways com capacidade de CPU, armazenamento e I/O compatível com taxa de frames esperada. Verifique suporte a SDKs (python-can, libsocketcan) e segurança (TPM, HSM) para chaves. Planeje estratégia OTA para atualizar firmware e regras de processamento.

Inclua monitoramento de saúde do gateway e do conversor (heartbeat, logs) para rápida detecção de falhas. Para projetos em produção, dimensione replicação e escalabilidade.

Segurança, autenticação e práticas de envio de telemetria

Implemente TLS/MQTT, autenticação baseada em certificados e políticas de ACL para tópicos. Proteja endpoints e atualizações de firmware com assinaturas digitais para evitar comprometimento de dispositivos. Segmente rede para isolar tráfego CAN-backend de usuários de escritório.

Audite logs e implemente alertas em anomalias de tráfego (picos, IDs desconhecidos). Para dados sensíveis, aplique anonimização e controle de retenção conforme políticas de compliance. Atualize regularmente stacks de software e mantenha inventário de versões.

Em ambientes regulados, documente processos de segurança e valide por testes de penetração e avaliações de risco.

Exemplos práticos de uso do Conversor USB→CAN ICP DAS (casos reais e demonstrações)

Exemplo 1 — bancada de testes: conectar conversor a PC com can-utils, configurar bitrate e injetar frames para validar ECU. Este procedimento é padrão para desenvolvimento e regressão de firmware. Registre logs e snapshots para análise posterior.

Exemplo 2 — monitoramento veicular: use o conversor em conjunto com laptop para adquirir logs durante testes dinâmicos, correlacionando dados com GPS e sensores. Esta técnica é utilizada em tunning, telemetria e diagnóstico. Salve arquivos em formato padrão (ASC, BLF) para compatibilidade com ferramentas de análise.

Exemplo 3 — monitoramento remoto em subestações: agregue dados CAN locais via conversor conectado a gateway IIoT e envie métricas para plataforma SCADA/nuve. Esta solução permite manutenção preditiva e redução de paradas não planejadas. Garanta isolamento e proteção contra surtos.

Integração com PLCs e sistemas de controle industrial

Conecte conversor USB→CAN a um PC que atua como gateway entre CAN e PLC via OPC UA; mapeie tags e utilize scripts para polling/subscribe. Em muitos projetos, o CLP acessa dados via servidor OPC UA local configurado para expor tags processadas. Isso é útil quando PLCs não possuem interface CAN nativa.

Para leituras críticas, prefira um gateway dedicado com determinismo e suporte a redundância. Valide tempos de ciclo e tolerâncias. Documente latência de ponta a ponta e assegure que o PLC receba dados dentro do intervalo requerido pelo processo.

Implemente fallback e detecção de falha para manter operação segura em caso de perda de conectividade CAN.

Monitoramento veicular e telemetria embarcada

Use o conversor para captura in-lab ou embarcada (com host robusto) durante testes de estrada; colete parâmetros de motor, frenagem e sensores em alta frequência. Combine com GPS/time synchronization para análise dinâmica. A prática é comum em testes de homologação e desenvolvimento de veículos.

Garanta conformidade com normas automotivas e isolamento adequado para evitar interferência. Mapeie IDs para parâmetros conhecidos e use ferramentas de análise de trace para validar performance do sistema no mundo real.

Para aplicações embarcadas de produção, avalie gateways com certificação automotiva e tolerância a vibração.

Testes de bancada e desenvolvimento de firmware

No desenvolvimento, utilize loopback e simulação de nós CAN para validar comportamento de firmware sem hardware final. Injeção de frames corruptos e testes de stress ajudam a validar robustez de protocolos implementados. Integre testes automatizados com CI para garantir qualidade contínua.

Para validação, compare resultados com golden logs e utilize ferramentas de cobertura de teste. Documente cenários de falha para replicação e correção.

Automatize geração de relatórios para homologação e entrega ao cliente.

Comparações, erros comuns e detalhes técnicos avançados

A comparação com outros produtos ICP DAS (ex.: múltiplas portas CAN, isolamento galvânico, gateways Ethernet-CAN) deve enfatizar trade-offs entre portabilidade e capacidade. Conversores USB→CAN são ideais para bancada e diagnósticos; gateways Ethernet/Cellular são melhores para instalações fixas e distribuídas. Avalie throughput, buffers e certificações ao comparar.

Erros comuns incluem seleção de bitrate incorreto, ausência de terminação, ground loops e uso de hubs USB que introduzem latência. Outro erro é confiar apenas em drivers user-space sem considerar timestamps precisos em hardware, que são cruciais para análise temporal em aplicações críticas. Escolha o modelo que ofereça filtros e timestamps se sua aplicação exigir precisão.

Para especificações em projetos, inclua requisitos de isolamento, EMC, temperatura, MTBF, suporte a APIs e requisitos de segurança. Um checklist técnico evita surpresas em licitações e garante que o dispositivo atenda às normas aplicáveis.

Comparativo direto com produtos ICP DAS semelhantes

Critério Conversor USB→CAN (1 porta) Gateway CAN→Ethernet Conversor USB→CAN (4 portas)
Portas CAN 1 1-4 4
Isolamento Opcional Geralmente sim Opcional/Sim
Latência Baixa, dependente de host Baixa/Determinística Similar ao 1 porta
Uso ideal Bancada/Diagnóstico Implantação fixa/SCADA Multidispositivo/teste
Preço Baixo Médio/Alto Médio

Vantagens e limitações frente a concorrentes do mercado

Vantagens: integração rápida, baixo custo, suporte a SocketCAN e drivers Windows, documentação técnica. Limitações: dependência do host para processamento, possíveis limitações de buffer em cenários de tráfego intenso e menos adequados para implantação distribuída sem gateway. Concorrentes podem oferecer maior integração out-of-the-box com plataformas cloud.

Ao avaliar, priorize requisitos funcionais e operacionais: se precisa de redundância e SLA, prefira gateways industriais; para P&D e teste, o conversor USB→CAN é geralmente mais eficiente em custo.

Erros comuns na seleção/instalação e como evitá‑los

Erros típicos: não validar bitrate, esquecer terminação, conectar múltiplos terremos causando ground loops, usar cabo USB ruim ou hub. Evite-os com checklist pré-instalação, testes de continuidade e medição de impedância do segmento CAN. Atualize drivers e firmware antes da integração.

Inclua testes de carga e verifique buffer e latência sob condições reais. Em especificações, peça garantia e suporte do fornecedor para atualizações e assistência técnica. Documente requisitos de EMC e solicite relatórios quando necessário.

Checklist técnico para especificação em projetos

  • Interface física e número de portas CAN
  • Baudrate suportado e modos (normal, loopback)
  • Isolamento galvânico e proteções ESD/Surge
  • Temperatura/ambiente e classificação IP
  • Drivers/SDKs e suporte a SocketCAN/Windows
  • Certificações EMC/Segurança e MTBF estimado
  • Plano de atualização de firmware e SLA de suporte

Conclusão e chamada para ação: Entre em contato / Solicite cotação

O conversor USB→CAN ICP DAS é uma ferramenta versátil para integração, teste e coleta de telemetria em ambientes industriais, automotivos e de IIoT. Seus diferenciais — compatibilidade, robustez e suporte técnico — o tornam uma escolha sólida para engenheiros e integradores. Para aplicações que exigem essa robustez, a série conversor USB→CAN da ICP DAS é a solução ideal. Confira as especificações e opciones de compra em: https://www.lri.com.br/comunicacao-de-dados/conversor-tiny-usb-para-can-1-porta-cabo-ca-usb18.

Solicite uma cotação, peça samples para testes ou contacte suporte técnico para avaliar a melhor configuração para seu projeto. Se quiser, deixe perguntas nos comentários; respondo dúvidas técnicas e ajudo na seleção.

Perspectivas futuras e recomendações estratégicas (roteiro de evolução)

Tendências apontam para maior integração com edge computing, segurança por design (TPM/HSM) e suporte nativo a protocolos IIoT como OPC UA e MQTT com JSON/CBOR. Conversores evoluirão com mais processamento local para pré-análise e compressão, reduzindo latência e custos de nuvem. A convergência entre CAN e redes determinísticas (TSN) também é uma área emergente.

Recomendo planejar arquitetura modular: usar conversores USB→CAN em bancada e gateways dedicados para produção; padronizar mapeamentos e pipelines de dados; adotar políticas de segurança e atualização OTA. Para escalabilidade, invista em automação de provisionamento e monitoramento centralizado dos dispositivos de borda.

Participe nos fóruns técnicos, relate necessidades ao fabricante e acompanhe notas de produto para antecipar mudanças. Pergunte-nos sobre cenários específicos do seu projeto — estamos à disposição para orientar a especificação técnica.

Incentivo os leitores a interagir: deixe suas questões, compartilhe experiências de campo ou peça comparativos adicionais nos comentários.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
