Introdução: O que é a rede EtherCAT?

O Protocolo EtherCAT (Ethernet for Control Automation Technology) é um protocolo de comunicação que tem revolucionado o campo da automação industrial. Desde sua introdução, tem se destacado por sua eficiência e capacidade de integrar diversos dispositivos em uma rede com alta velocidade e precisão. Este artigo explora os fundamentos do EtherCAT, sua evolução, componentes chave, e como ele se compara a outros protocolos, além de discutir sua implementação prática e o futuro na Indústria 4.0.

Entendendo o Fundamento do Protocolo EtherCAT

O Protocolo EtherCAT é um protocolo de rede desenvolvido especificamente para as necessidades da automação industrial. Utiliza a infraestrutura Ethernet padrão para proporcionar uma comunicação extremamente rápida entre os dispositivos. A principal vantagem do Protocolo EtherCAT é sua capacidade de processar dados “on the fly”, o que significa que os dados são processados enquanto são transmitidos, sem necessidade de espera nos dispositivos intermediários. Isso resulta em uma latência muito baixa e tempos de ciclo rápidos, essenciais para aplicações industriais de alta velocidade.

O protocolo é baseado em um modelo de comunicação mestre/escravo, onde um controlador mestre envia um telegrama que passa por cada dispositivo ou nó na rede EtherCAT, cada um lendo e escrevendo dados conforme necessário. Este método de passagem de quadros permite uma eficiência excepcional e uso otimizado da largura de banda disponível. Além disso, o EtherCAT é altamente escalável, podendo suportar desde poucos até milhares de escravos em uma única rede.

A robustez do Protocolo EtherCAT é complementada pela sua simplicidade de uso. A configuração dos dispositivos na rede é automatizada e pode ser facilmente gerenciada através de ferramentas de software, reduzindo significativamente o tempo e o custo de implementação. Este protocolo também suporta uma variedade de topologias de rede, incluindo linha, árvore e estrela, proporcionando flexibilidade na configuração de sistemas complexos.

A Evolução do Protocolo EtherCAT e Seu Impacto

Desde o seu lançamento em 2003 pela Beckhoff Automation, o EtherCAT tem evoluído continuamente para atender às crescentes demandas da automação industrial. A introdução de funcionalidades como o EtherCAT G, que oferece uma velocidade de comunicação ainda maior, exemplifica o compromisso contínuo com a inovação. Esta evolução constante tem permitido que o EtherCAT mantenha sua posição como líder entre os protocolos de comunicação industrial.

O impacto do Protocolo EtherCAT na indústria é profundo. Ele permite a integração de sistemas de automação com maior eficiência e a um custo menor em comparação com outros protocolos. A capacidade de sincronizar dispositivos com precisão de nanossegundos é crucial para aplicações que dependem de coordenação e precisão extremas, como na fabricação de semicondutores e na robótica.

Além disso, o Protocolo EtherCAT facilita a implementação de soluções de Internet das Coisas (IoT) na indústria, permitindo que as empresas aproveitem melhor os dados de suas operações. A capacidade de processar grandes volumes de dados em tempo real oferece às empresas uma visão mais clara da eficiência de suas operações, possibilitando melhorias contínuas e inovação disruptiva.

EC2-P32 – Módulo de E/S escravo EtherCAT com entradas digitais isoladas de 32 canais

EC2-P32 - Módulo de E/S escravo EtherCAT com entradas digitais isoladas de 32 canais
EC2-P32 – Módulo de E/S escravo EtherCAT com entradas digitais isoladas de 32 canais


Componentes Chave do Protocolo EtherCAT

O protocolo EtherCAT é composto por vários componentes chave que garantem sua eficácia e eficiência. Primeiramente, os “Slaves EtherCAT” são dispositivos que executam as ações controladas pelo mestre. Eles podem variar de simples I/O modules a complexos sistemas de controle de movimento. Cada escravo possui um “EtherCAT Slave Controller” (ESC), que é um chip responsável pela comunicação dentro da rede EtherCAT.

Outro componente crucial é o “EtherCAT Master”, que coordena toda a comunicação na rede. Este mestre pode ser implementado tanto em hardware quanto em software, e é tipicamente parte de um sistema de controle industrial, como um PLC ou um sistema de controle baseado em PC. O mestre envia um telegrama único que circula entre os escravos, coletando e distribuindo dados conforme necessário.

Além disso, o protocolo inclui mecanismos de diagnóstico e ferramentas de configuração que ajudam na manutenção e na solução de problemas da rede. Estes recursos são vitais para garantir a operação contínua e eficiente em ambientes industriais, onde o tempo de inatividade pode ser extremamente custoso.

Como o Protocolo EtherCAT Melhora a Automação Industrial

O EtherCAT transforma a automação industrial ao oferecer uma comunicação de alta velocidade e baixa latência, essencial para o controle em tempo real. A capacidade de processar dados enquanto são transmitidos, sem a necessidade de paradas nos nós, permite uma sincronização perfeita entre dispositivos complexos. Isso é particularmente benéfico em sistemas de controle de movimento, onde a precisão e a resposta rápida são cruciais.

Além disso, a eficiência do EtherCAT reduz a carga nos processadores do sistema, permitindo que eles realizem mais tarefas simultaneamente. Isso aumenta significativamente a produtividade e a eficiência das máquinas e dos sistemas de produção. A flexibilidade do protocolo em suportar diferentes topologias de rede também facilita a integração de novos dispositivos e sistemas, adaptando-se facilmente às mudanças nas necessidades de produção.

O protocolo também é notável pela sua robustez e confiabilidade. Ele inclui recursos de diagnóstico que permitem a detecção rápida de falhas e a resolução de problemas, minimizando o tempo de inatividade. Isso é essencial em ambientes industriais onde a continuidade da produção é crítica.

Comparativo: EtherCAT vs Outros Protocolos

Comparado a outros protocolos de comunicação industrial, como Profibus, Modbus, e CANopen, o EtherCAT se destaca principalmente pela sua velocidade e eficiência. Enquanto outros protocolos podem sofrer com atrasos devido ao processamento de dados em cada nó, o EtherCAT minimiza esses atrasos ao processar dados “on the fly”. Isso resulta em uma performance significativamente superior, especialmente em aplicações que requerem respostas rápidas e sincronização precisa.

Além disso, o EtherCAT é altamente escalável, capaz de suportar redes com um grande número de dispositivos sem degradação significativa no desempenho. Isso o torna ideal para grandes instalações industriais com muitos dispositivos de automação. Em contraste, outros protocolos podem exigir mais complexidade e custo para escalar a um tamanho comparável.

O EtherCAT também oferece uma integração mais fácil com tecnologias existentes, graças ao seu uso da infraestrutura Ethernet padrão. Isso facilita a adoção em ambientes industriais já estabelecidos, sem a necessidade de hardware especializado ou alterações significativas na infraestrutura existente.

EC2-P16C16 – Módulo de E/S escravo EtherCAT com entradas digitais isoladas de 16 canais e saídas digitais de 16 canais

EC2-P16C16 - Módulo de E/S escravo EtherCAT com entradas digitais isoladas de 16 canais e saídas digitais de 16 canaisprotocolo ethercat
Entenda o Protocolo EtherCAT na Automação Industrial: Evolução, Implementação e Futuro 4

Implementação Prática do EtherCAT em Fábricas

A implementação do EtherCAT em fábricas é relativamente direta devido à sua compatibilidade com a infraestrutura Ethernet existente. Isso permite uma integração fácil com sistemas já em operação, sem a necessidade de grandes investimentos em novo hardware. A configuração dos dispositivos na rede é facilitada por ferramentas de software que automatizam grande parte do processo, reduzindo o tempo e o custo de implementação.

Em um cenário prático, o EtherCAT pode ser usado para conectar uma variedade de dispositivos de automação, desde sensores e atuadores até sistemas de controle de movimento avançados. A capacidade de transmitir dados com alta precisão e em tempo real é crucial para operações que dependem de sincronização precisa, como linhas de montagem e processos de fabricação robóticos.

Além disso, a manutenção de uma rede EtherCAT é simplificada pelos seus robustos recursos de diagnóstico. Estes permitem monitorar a saúde da rede e identificar rapidamente quaisquer problemas, facilitando a rápida resolução de falhas e minimizando o tempo de inatividade. Isso é essencial para manter a eficiência operacional e a produtividade em ambientes industriais.

Desafios e Soluções na Adoção do EtherCAT

Apesar de suas muitas vantagens, a adoção do EtherCAT pode apresentar desafios, especialmente para organizações com infraestrutura legada ou com pouca experiência em tecnologias de rede avançadas. A necessidade de treinamento técnico e a atualização de sistemas podem representar barreiras significativas.

No entanto, esses desafios podem ser mitigados através de parcerias com fornecedores de tecnologia e consultores especializados em automação industrial, que podem oferecer suporte técnico e treinamento. Além disso, a longo prazo, os benefícios em eficiência e redução de custos operacionais justificam o investimento inicial em EtherCAT.

Outro desafio comum é a integração de dispositivos não-EtherCAT em uma rede predominantemente EtherCAT. Soluções como gateways e adaptadores estão disponíveis para facilitar essa integração, permitindo que as empresas maximizem seu investimento em equipamentos existentes enquanto se beneficiam das vantagens do EtherCAT.

O Futuro do protocolo EtherCAT na Indústria 4.0

À medida que a Indústria 4.0 continua a evoluir, o papel do protocolo EtherCAT como uma tecnologia facilitadora só tende a crescer. Sua capacidade de suportar comunicações de alta velocidade e baixa latência é perfeitamente adequada para as demandas de fábricas inteligentes, onde máquinas, sistemas e processos são cada vez mais interconectados e automatizados.

O desenvolvimento contínuo de funcionalidades como segurança cibernética integrada e melhor integração com tecnologias de big data e análise preditiva será crucial para manter o EtherCAT relevante e poderoso. À medida que mais dispositivos se tornam capazes de comunicação em rede e a coleta de dados se torna mais central para as operações industriais, o protocolo EtherCAT está bem posicionado para ser uma peça chave na revolução da Indústria 4.0.

Além disso, a colaboração contínua entre desenvolvedores, fabricantes e usuários finais ajudará a moldar o futuro do EtherCAT, garantindo que ele continue a atender às necessidades em constante mudança da indústria. Com sua combinação de velocidade, eficiência e flexibilidade, o protocolo EtherCAT está preparado para desempenhar um papel central na próxima geração de automação industrial.

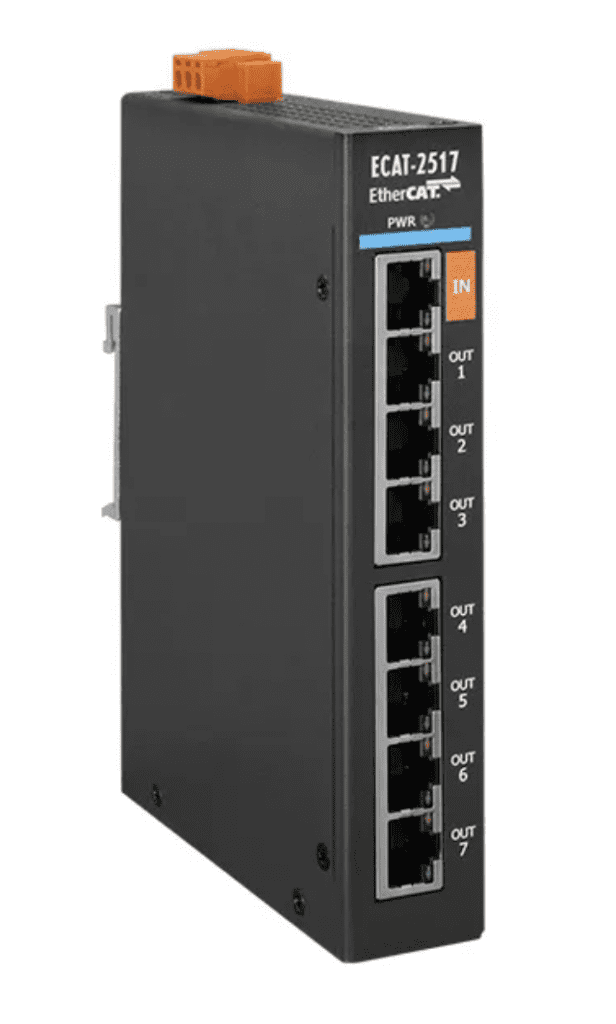

ECAT-2517 – Módulo de Junção EtherCAT Slave, 1 ENTRADA E 7 SAÍDAS 100BASE-TX

ECAT 2517 Modulo de Juncao EtherCAT Slave 1 ENTRADA E 7 SAIDAS 100BASE TX

Conclusão

O protocolo EtherCAT é uma ferramenta poderosa na automação industrial, oferecendo velocidade, eficiência e flexibilidade incomparáveis. Sua capacidade de integrar e sincronizar uma vasta gama de dispositivos de automação de forma eficaz o torna indispensável para qualquer operação industrial moderna. À medida que enfrentamos os desafios da Indústria 4.0, o protocolo EtherCAT provavelmente desempenhará um papel crucial na moldagem do futuro da produção industrial. Com a adoção contínua e a evolução de suas capacidades, o EtherCAT está bem posicionado para liderar a carga na próxima era da inovação industrial.
