Introdução
O objetivo deste artigo é apresentar em detalhes o IKAN-224, um display LED industrial da ICP DAS, mostrando especificações, aplicações em automação industrial, integração com SCADA/IIoT e boas práticas de instalação. A palavra-chave principal IKAN-224 e termos como display LED industrial, Modbus RTU/TCP e display 2 linhas 24/12 caracteres já aparecem desde este parágrafo para otimização semântica e relevância técnica.
Engenheiros de automação, integradores e compradores técnicos encontrarão aqui recomendações práticas, tabelas de especificações e observações normativas (ex.: referência às normas IEC/EN 62368-1 para segurança eletroeletrônica) e métricas de confiabilidade como MTBF. O texto usa vocabulário técnico próprio de fontes de alimentação, comunicações industriais e painéis de controle para suportar decisões de projeto.
Ao final, há CTAs contextuais para páginas de produto e links internos ao blog LRI/ICP para aprofundamento. Pergunte nos comentários sobre seu caso de uso; responderemos com orientações de integração e mapa de registradores Modbus.
Introdução ao IKAN-224: O que é o IKAN-224?

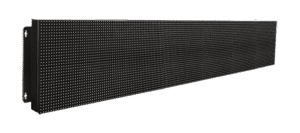

O IKAN-224 é um display LED industrial de duas linhas projetado para exibir contadores, tempos de ciclo, alarmes e KPIs em painéis e linhas de produção. Seu layout típico é de 2 linhas, com formatos comuns de 24/12 caracteres por linha (dependendo da fonte/segmentação), oferecendo boa legibilidade mesmo em ambientes iluminados.
Funcionalmente, o IKAN-224 inclui interface Modbus (RTU e/ou TCP), opções de alimentação robustas e construção compatível com ambientes industriais (fixação em painéis, carcaça metálica ou plástica de grau industrial). Seu foco é confiabilidade operacional, fácil integração com PLCs/SCADA e manutenção mínima.
Fisicamente, o produto prioriza visibilidade, baixo consumo e resistência a vibração e temperaturas típicas de fábrica. Em aplicações críticas, a intenção é reduzir erro humano (leituras incorretas) e melhorar tempo de reação a eventos graças à exibição clara de alarmes e cores distinguíveis.
Principais aplicações e setores atendidos pelo IKAN-224
O IKAN-224 agrega valor onde informação visual imediata impacta produtividade: linhas de produção, painéis de controle, pontos de inspeção e áreas logísticas. Sua implementação reduz tempo de verificação manual e centraliza indicadores críticos de processo.
Setores que mais se beneficiam incluem manufatura discreta, alimentos e bebidas, utilities, energia e transportes. Em utilities, por exemplo, displays servem para status de bombas e alarmes; em manufatura servem para contagem de peças e ciclos.
Além disso, em projetos de Indústria 4.0 e IIoT, o IKAN-224 funciona como interface humana local para KPIs aggregados a partir de PLCs e gateways, permitindo decisões rápidas na borda sem necessidade de telas complexas.
Aplicações por setor — manufatura, automação, transporte e logística
Na manufatura, use o IKAN-224 como contador de produção, tempo de ciclo e indicador de linha para reduzir retrabalho e calcular OEE localmente. A visibilidade facilita ações corretivas imediatas na linha.
Em automação e máquinas OEM, o display comunica status de máquina, mensagens de manutenção e códigos de erro via Modbus, possibilitando integração direta em HMI/SCADA. Em transporte e logística, atua como indicador de fila, status de expedição e painéis de destino.
Exemplos práticos: contagem de peças por batch, alternância de mensagens prioritárias para alarmes críticos, e timers de manutenção preventiva exibidos em painéis de chão de fábrica para técnicos.
Especificações técnicas detalhadas do IKAN-224 — tabela de parâmetros IKAN-224
Abaixo segue uma tabela condensada com os parâmetros mais relevantes para engenharia e compras. Use esta tabela para checklist técnico antes de especificar o produto em um projeto.
| Parâmetro | Valor típico | Observações |
|---|---|---|
| Tipo de display | LED 2 linhas | Formato 24/12 caracteres (configurável) |
| Comunicação | Modbus RTU / Modbus TCP | RS-485 / Ethernet (dependendo do modelo) |
| Alimentação | 24 Vdc nominal | Faixa típica 12–30 Vdc, ver ficha |
| Consumo | < 5 W típico | Depende do brilho e características do display |
| Temperatura de operação | -20 a +60 °C | Versões para frio/ambiente agressivo sob consulta |
| Grau de proteção | IP20 (painel) | Painéis com vedação podem alcançar IP54/IP65 |
| Dimensões | Ex.: 240 x 60 x 30 mm | Ver desenho técnico para recorte painel |
| MTBF | > 50.000 h (dependendo do componente) | Estimativa, consulte relatório do fabricante |
| Certificações | RoHS, compatibilidade CE | Normas de segurança conforme modelo |
| Interface mecânica | Fixação para painel | Parafusos, clipes ou suporte DIN disponíveis |
Tabela sugerida de especificações (formato pronto para publicação)
Recomendo a tabela com as colunas: Parâmetro | Valor | Observações. Inclua linhas para: modelo, dimensões, peso, consumo máximo, tensão de alimentação, interfaces seriais/ethernet, LEDs de status, temperatura, umidade, conformidades (RoHS/CE), garantia/MTBF. Esse formato facilita a leitura por engenheiros e compradores.
Ao publicar, mantenha notas de rodapé para variações de modelo (por exemplo, RTU vs TCP) e referências a desenho dimensional em PDF para instalação mecânica.
Elétricas, mecânicas e ambientais (detalhamento)
Eletricamente, verifique tolerâncias de alimentação (p.ex. 12–30 Vdc), picos aceitáveis e requisitos de aterramento. Recomenda-se proteção contra surto e filtragem local quando próximo a motores e inversores para evitar ruído em RS-485.
Mecanicamente, confirme fator de montagem (painel frontal, trilho DIN ou suporte) e elementos de fixação. Considere vibrações (IEC 60068) e choque durante especificação, e selecione versões com reforço se necessário.
Ambientalmente, atente para temperatura, umidade e exposição a particulados ou fluidos. Para ambientes agressivos, solicitar selagem adequada (IP54/IP65) e conformidade com normas pertinentes reduz risco de falhas prematuras.
Importância, benefícios e diferenciais do IKAN-224
O principal benefício do IKAN-224 é a comunicação visual imediata de informações críticas do processo, reduzindo latência humana e possibilitando ações rápidas. Isso é especialmente valioso em linhas de produção de alto rendimento.
Do ponto de vista técnico, o display oferece integração direta via Modbus, baixo consumo e robustez industrial, o que se traduz em menor custo total de propriedade e maior uptime. A conformidade com RoHS garante alinhamento com políticas de sustentabilidade e compras.
Como diferencial competitivo, a linha IKAN combina suporte técnico da ICP DAS, compatibilidade com protocolos industriais e opções modulares para diferentes necessidades de conectividade, tornando-se escolha sólida frente a displays genéricos.
Benefícios operacionais e retorno sobre investimento
Operacionalmente, ganhos incluem redução de tempo de inspeção, diminuição de erros por leitura e melhoria no tempo de reação a alarmes. Medições de ROI costumam mostrar payback rápido em linhas onde o erro humano gera perdas significativas.
Do ponto de vista de manutenção, componentes LED têm longa vida útil e baixo MTTR (Mean Time To Repair) para substituição, reduzindo custo de manutenção. A padronização dos displays também simplifica estoque de reposição.
Além da economia direta, há ganhos indiretos: melhoria em KPIs (OEE, tempo médio entre falhas) e melhor integração com sistemas de gestão por meio de dados expostos em tempo real ao SCADA/IIoT.
Diferenciais competitivos e certificações
O IKAN-224 destaca-se pela compatibilidade com Modbus RTU/TCP, pela construção voltada a operação contínua e pelo suporte ICP DAS para mapeamento de registradores e firmware. A conformidade RoHS e marcações CE (quando aplicáveis) garantem adequação a requisitos de compras corporativas.
Outros diferenciais incluem opções de customização de mensagens, brightness automático/manual e possibilidade de integrar com gateways para MQTT/REST. Esses recursos facilitam adoção em projetos IIoT.
Para aplicações que exigem essa robustez, a série IKAN-224 da ICP Das é a solução ideal. Confira as especificações completas em: https://www.lri.com.br/ikan-224-display-led-industrial-2-linhas-24/12-caracteres/linha-modbus-rohs
Guia prático de instalação e uso do IKAN-224 (Como fazer / usar?) — passos e checklist IKAN-224
A instalação começa com verificação de pré-requisitos: tensão de alimentação correta, ausência de sinais de surto e slot de montagem compatível. Tenha em mãos manual técnico, multímetro, ferramentas de fixação e o cabo RS-485 blindado se for o caso.
Ao ligar, observe LEDs de status para confirmar alimentação e comunicação. Nunca energize o display sem verificar polaridade e proteções, para evitar danos a componentes sensíveis.
Finalize com testes funcionais: envio de comandos Modbus para alterar mensagens e leitura de registradores de status. Verifique brilho e contraste em diferentes condições de luz.
Pré-requisitos, ferramentas e checklist antes da instalação
Checklist mínimo: manual do produto, fonte 24 Vdc regulada, cabos RS-485 (par trançado + blindagem), conectores apropriados, multímetro e ferramentas mecânicas. Confirmar também política de aterramento do painel.
Verifique documentação de segurança (ex.: IEC/EN 62368-1 para equipamentos eletrônicos) e conformidade com normas locais. Assegure que a área está isolada e sem energia ao realizar furação/recorte.
Registre o número de série e firmware do display para garantia e eventuais atualizações. Se possível, simule comunicação em bancada antes da montagem final.
Passo a passo de montagem física e fiação elétrica
- Corte o recorte no painel conforme desenho técnico; insira display e fixe com grampos/parafusos.
- Conecte alimentação respeitando polaridade, adicione fusível de proteção e supressão de surto se necessário.
- Ligue RS-485: A/B Rx/Tx conforme padrão (use terminação 120 Ω e bias se rede longa). Para Ethernet, configure IP estático ou DHCP conforme rede.
Após a fiação, ligue e monitore LEDs; faça teste de loopback em Modbus ou ping em TCP/IP.
Configuração Modbus (endereçamento, baud rate, parity, registers)
Configurar Modbus RTU típico: baud rate 9600/19200/115200 bps, paridade None/Even/Odd e stop bits 1/2. Ajuste endereço único para cada display para evitar conflito no barramento.
Mapa de registradores básicos: registrador de texto (blocks para mensagem), registrador de brilho, registrador de status/erro. Consulte ficha técnica para offsets e limites. Faça leitura de registradores de teste após configuração.
Para Modbus TCP, verifique IP, máscara, gateway e portas (padrão 502). Planeje polling no SCADA para evitar sobrecarga (ex.: 200–500 ms entre polls).
Ajustes de display, mensagens e gerenciamento de brilho
Ajuste de brilho pode ser manual via registrador Modbus ou automático por sensor/algoritmo. Se estiver em área externa, programe níveis de brilho por horário para economia e visibilidade.
Mensagens dinâmicas aceitam placeholders (contagem, tempo), e prioridades de alarme devem sobrescrever informações menos críticas. Teste conjunto de mensagens para validar layout e truncamento de caracteres.
Documente strings suportadas (alfanumérico, símbolos) e limite de caracteres por linha para evitar problemas de compatibilidade com fontes/firmware.
Testes funcionais e procedimentos de manutenção preventiva
Testes pós-instalação: confirmação de alimentação, handshake Modbus, envio de mensagens, simulação de alarmes e verificação de logs. Documente cada teste com data e responsável.
Manutenção preventiva periódica: limpeza das lentes, verificação de conexões e atualização de firmware quando liberada. Verifique integridade de terminais e blindagem do cabo RS-485.
Mantenha plano de reposição de peças comuns (fusíveis, conectores) e registros de MTBF para planejar troca antes de falha.
Integração com sistemas SCADA/IIoT para IKAN-224
O IKAN-224 integra-se nativamente com SCADA via Modbus RTU/TCP, permitindo leitura/escrita de registradores para exibir dados em tempo real. Essa integração é padrão em plantas que seguem arquiteturas O&G, manufatura e utilidades.
Para IIoT, exponha dados via gateways que convertam Modbus para MQTT/REST, habilitando dashboards na nuvem e correlação com dados historizados. Isso facilita análises de tendência e alertas remoto.
A interoperabilidade exige planejamento de endereçamento, polling e lógica de prioridade para evitar sobrecarga no barramento e garantir latência adequada para alarmes críticos.
Integração direta via Modbus RTU/TCP com SCADA
Em Modbus RTU, configure master (SCADA) para poll dos registradores do IKAN-224 em intervalos que equilibrem latência e carga. Evite polls muito curtos que saturam RS-485.
Em Modbus TCP, atenção ao número de conexões simultâneas e timeouts. Alguns SCADA mantêm conexões persistentes; ajuste keep-alive e timeout para estabilidade.
Documente mapa de registradores e crie templates no SCADA para strings de texto e valores numéricos, facilitando replicação em múltiplos pontos.
Integração via gateways IIoT (MQTT, REST) e edge computing
Gateways convertem Modbus para protocolos modernos (MQTT/REST) e podem agregar dados de múltiplos displays para envio seguro à nuvem. Use edge computing para pré-processamento: filtragem, agregação e detecção de anomalias.
Mantenha esquema de tópicos MQTT organizado (ex.: planta/linha/painel/ikan224/contador) e inclua metadados (timestamp, qualidade) para confiabilidade analítica.
Edge computing também ajuda a manter operações locais em caso de perda de conectividade com nuvem, assegurando continuidade dos indicadores no chão de fábrica.
Boas práticas de segurança, latência e escalabilidade
Implemente segmentação de rede (VLAN/Firewall) para isolar dispositivos industriais, use autenticação e TLS onde possível (em gateways). Em Modbus RTU não há segurança nativa; utilize rede física segregada e monitore tráfego.
Planeje polling escalonado para reduzir latência acumulada e garantir que alarmes tenham prioridade. Em instalações grandes, distribua gateways e use hierarquia para escalabilidade.
Registre e audite mudanças de configuração; mantenha backups de configuração e procedimentos de recuperação para minimizar downtime.
Exemplos práticos de uso e estudos de caso com IKAN-224
Este conjunto de exemplos mostra como mapear dados e configurar mensagens para soluções reais, desde contagem simples até dashboards remotos integrados.
Cada exemplo inclui mapeamento Modbus, layout de mensagem e recomendações para testes, facilitando replicação em projetos similares.
Use esses casos como modelos para propostas técnicas e para justificar retorno de investimento em apresentações para stakeholders.
Exemplo 1 — Painel de produção: contagem e tempo de ciclo
Cenário: linha com PLC que envia contagem por registrador Modbus (D100). Configure IKAN-224 para ler D100 e exibir "Pçs: 000123" na linha superior; linha inferior mostra tempo de ciclo lido do registrador D101.
Mapeamento: Register 40001 -> contador, 40002 -> tempo de ciclo (ms). Poll a cada 500 ms. Teste com incremento manual no PLC e validação visual.
Benefício: visibilidade imediata do progresso de produção e tempo medio de ciclo por operador.
Exemplo 2 — Indicador de status e alarmes em linha de montagem
Cenário: IKAN-224 exibe status da estação (OK, ATENÇÃO, PARADA) com prioridade para alarmes. PLC escreve código de status em registrador; display mapeia códigos para mensagens com cores/flash.
Configuração: registrar 40010 -> código status; registrar 40011 -> código de alarme. Alarmes têm máscara de prioridade que sobrescreve mensagens normais.
Resultado: redução do tempo de resposta a paradas e clareza na comunicação para operadores.
Exemplo 3 — Integração com dashboard remoto para indicadores de performance
Cenário: displays espalhados em chão de fábrica enviam via gateway MQTT a métricas agregadas. Gateway lê registradores Modbus e publica tópicos por linha.
Fluxo: IKAN-224 Modbus -> Gateway Edge -> MQTT Broker -> Dashboard. Inclua tags de asset e timestamps UTC para corretitude temporal.
Observação: configure políticas de QoS MQTT adequadas e retenção para garantir disponibilidade de dados históricos.
Comparação técnica com produtos similares da ICP DAS, erros comuns e detalhes técnicos
Comparando com outros displays ICP DAS, o IKAN-224 destaca-se por balanço entre visibilidade e custo, enquanto modelos maiores oferecem maior número de linhas/caracteres. A escolha depende do requisito de informação por ponto.
Erros comuns incluem configuração de endereçamento Modbus duplicado, falta de terminação/resistores de bias em RS-485 e alimentação fora da faixa nominal. Esses problemas geram perda de comunicação intermitente ou falha do display.
Limitações técnicas a considerar: conjunto de caracteres suportados (charset ASCII/UTF-8 limitado), dependência de firmware específico para algumas funcionalidades e limites de taxa de atualização para evitar flicker.
Comparativo objetivo — recursos, comunicação e custo-benefício
Tabela resumida de comparação: IKAN-224 (2 linhas, Modbus, baixo consumo) vs IKAN-xxx (mais linhas/cores, maior custo) vs painel HMI (alto custo, interatividade). Escolha IKAN-224 quando precisar de exibição objetiva e integração simples.
Custo-benefício favorece IKAN-224 em aplicações que exigem informação sintética e fácil replicação em múltiplos pontos sem HMI completo.
Erros comuns de instalação e configuração e como evitá-los
Principais erros: cabo RS-485 sem blindagem, falta de terminação, endereços Modbus duplicados, alimentação sem proteção e configuração de baud inconsistentes. Evite com checklist de instalação, teste pré-montagem e ferramentas de diagnóstico.
Use multímetro e analisador de protocolo quando houver falha; valide firmware e atualize somente a partir de firmware oficial.
Limitações técnicas e pontos de atenção (firmware, compatibilidade de caracteres)
Verifique suporte a caracteres acentuados e mapas de fonte antes de projetar mensagens. Consulte notas de versão de firmware para mudanças de registradores e correções de bugs.
Limites de atualização de tela e mecanismos de prioridade de mensagem podem influenciar experiência do usuário; projete lógica de exibição considerando essas limitações.
Conclusão e chamada para ação — Entre em contato / Solicite cotação
O IKAN-224 é uma solução robusta e econômica para exibição de dados industriais, integrando-se facilmente por Modbus em arquiteturas SCADA e IIoT. Seus benefícios incluem visibilidade imediata, redução de erros humanos e facilidade de integração.
Para aplicações que exigem essa robustez, a série IKAN-224 da ICP Das é a solução ideal. Confira as especificações e solicite orçamento técnico em: https://www.lri.com.br/ikan-224-display-led-industrial-2-linhas-24/12-caracteres/linha-modbus-rohs. Para comparativos com outras opções da linha, visite: https://blog.lri.com.br/
Se tiver um caso específico, comente abaixo ou entre em contato técnico para receber mapa de registradores personalizado, desenho de recorte e estimativa de integração.
Perspectivas futuras e aplicações específicas para IKAN-224
No futuro próximo, espera-se maior integração de displays industriais com edge devices, analytics locais e digital twins, onde o IKAN-224 pode funcionar como interface HMI distribuída para simulações e correlações locais.
Adoção escalonada: comece por pontos críticos (linhas de maior custo por falha), padronize mensagens e depois expanda para demais células. Use gateways IIoT para agregar dados e reduzir custo de integração.
Sugestão estratégica: inclua IKAN-224 em pilotos de Indústria 4.0 com métricas claras (tempo de resposta, redução de erros) para validar ROI antes de rollout.
