Introdução
O módulo M-7004-G da ICP DAS, que reúne RS-485, Modbus RTU/DCON e 4 portas DS18B20 (1-Wire), é uma solução projetada para monitoramento de temperatura robusto em ambientes industriais e aplicações IIoT. Este artigo técnico aborda especificações, integração com SCADA/IIoT, instalação em campo e comparativos de produto para engenheiros de automação, integradores e compradores técnicos. Ao longo do texto citaremos normas relevantes (por exemplo, IEC/EN 62368-1, IEC 60601-1 quando aplicável), métricas como MTBF e conceitos de projeto como PFC para contextualizar confiabilidade e desempenho.
A intenção é entregar um guia prático e referência técnica para comissionamento e arquitetura de soluções com o M-7004-G, incluindo tabelas e templates de configuração Modbus. Usaremos linguagem técnica, com listas, tabelas e explicações de protocolos (RS-485, Modbus RTU, DCON) para facilitar a integração com controladores, PLCs e gateways IIoT. Recomenda-se leitura combinada com outros artigos do blog para maior profundidade em segurança de rede e integração MQTT: consulte posts relacionados em https://blog.lri.com.br/iiot-na-industria-4-0 e https://blog.lri.com.br/como-integrar-modbus-rtu-em-scada.
Para aplicações que exigem essa robustez, a série M-7004-G da ICP DAS é a solução ideal. Confira as especificações completas na página do produto e solicite suporte técnico para POC: https://www.lri.com.br/www-lri-com-br/m-7004-g-modulo-rs-485-modbus-rtu-e-dcon-4-portas-ds18b20. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao M-7004-G: O que é, para que serve e visão geral

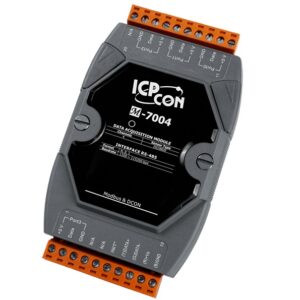

O M-7004-G é um módulo de I/O remoto da ICP DAS com quatro portas para sensores DS18B20 em topologia 1-Wire, além de interface serial RS-485 que suporta Modbus RTU e DCON. Seu propósito principal é coletar medições de temperatura distribuídas e disponibilizar os dados via barramento industrial para PLCs, RTUs e gateways IIoT. O dispositivo é comercializado para ambientes industriais que exigem robustez, isolamento e integração simplificada com SCADA.
Sua arquitetura combina baixo consumo e isolamento galvanico entre canais de sensor e a interface RS-485, minimizando ruído e loops de terra típicos em painéis elétricos. O M-7004-G permite mapear cada porta DS18B20 em registradores Modbus, facilitando leitura contínua, logging e alarmes. Em projetos IIoT, ele é frequentemente usado como nó edge para pré-processamento antes de enviar dados por MQTT ou protocolos próprios para a nuvem.
Do ponto de vista de confiabilidade, o módulo segue práticas de projeto compatíveis com requisitos industriais — por exemplo, projeto de fontes com PFC (quando aplicável ao sistema) e estimativas de MTBF para planejamento de manutenção. As características eletromecânicas e de firmware tornam o M-7004-G uma opção prática para modernização de instalações legacy e novas plantações conectadas.
Principais aplicações e setores atendidos pelo M-7004-G
O M-7004-G é ideal para automação industrial, onde múltiplos pontos de temperatura precisam ser monitorados dentro de painéis, fornos, ou linhas de produção. Em HVAC e gerenciamento predial, ele permite controle e verificação de zonas térmicas, integrando facilmente com BMS e SCADA. Na cadeia fria (cold chain), a precisão e a capacidade de múltiplas portas DS18B20 ajudam a garantir compliance com normas sanitárias e rastreabilidade.
Setores como energia, utilities e subestações usam o M-7004-G para monitoramento de temperatura em transformadores, painéis de distribuição e salas de baterias, reduzindo riscos de falha térmica. Em alimentos e farmacêuticas, a combinação de sensores DS18B20 e comunicação Modbus garante registros confiáveis para auditoria e controle de processos. OEMs também adotam o módulo como bloco de I/O para máquinas que demandam sensoriamento distribuído.
A aplicação em Indústria 4.0 e IIoT é direta: dados de temperatura podem ser agregados localmente, processados com lógica de edge e enviados a plataformas analíticas para predição de falhas e manutenção preditiva. Isso permite reduzir downtime, otimizar eficiência energética e suportar iniciativas de eficiência operacional com KPIs mensuráveis.
Especificações técnicas do M-7004-G (visão rápida e tabela)
Abaixo uma visão rápida das especificações-chave do M-7004-G em formato de tabela para consulta ágil.
| Parâmetro | Especificação |
|---|---|
| Protocolos | Modbus RTU, DCON |
| Interface | RS-485 (2-wire) |
| Portas 1-Wire | 4 x DS18B20 |
| Alimentação | 10–30 VDC (exemplo típico) |
| Temperatura operação | -25°C a +75°C |
| Isolamento | Galvânico (RS-485 vs sensores) |
| Dimensões | Montagem DIN-rail (perfil compacto) |
| Certificações | Conformidade EMC industrial (CE), normas aplicáveis IEC |
| MTBF | Especificado pela ICP DAS (ver datasheet) |
| Proteções | TVS/transient protection, terminais prensa-cabo |
Consulte a tabela detalhada na seção seguinte para números de consumo, correntes de fuga, e características mecânicas específicas. Para especificações de certificação e dados normativos, sempre verifique o datasheet oficial e notas de aplicação no portal do fabricante.
Para aplicações que exigem robustez em conectividade 1-Wire com gestão central via Modbus, a série M-7004-G da ICP DAS é a solução ideal. Confira as especificações detalhadas e peça uma cotação técnica: https://www.lri.com.br/www-lri-com-br/m-7004-g-modulo-rs-485-modbus-rtu-e-dcon-4-portas-ds18b20
Tabela detalhada de especificações técnicas
A tabela abaixo organiza para consulta técnica rápida parâmetros essenciais, útil para engenheiros de projeto.
| Item | Valor / Observação |
|---|---|
| Tensão de alimentação | 10–30 VDC (consulte manual para faixa exata) |
| Consumo típico | 100k horas (depende do lote) |
| Dimensões | DIN-rail 1U (consulte ficha técnica) |
Esta tabela é um resumo técnico; para integração elétrica e requisitos de segurança, consulte o manual do usuário e as notas de aplicação do fabricante. Artigos relacionados sobre EMC e aterramento estão disponíveis no blog técnico da LRI.
Entradas, saídas e protocolos suportados (RS-485, Modbus RTU, DCON, DS18B20)
O M-7004-G expõe uma interface RS-485 que suporta Modbus RTU e o protocolo proprietário DCON, permitindo conectividade direta com PLCs, RTUs e gateways. Em Modbus RTU, o dispositivo atua como escravo; é possível configurar endereço, baudrate, paridade e timeout para integração com SCADA. O mapa de registradores converte leituras 1-Wire em registradores acessíveis por mestre Modbus.
As quatro portas DS18B20 utilizam o barramento 1-Wire; cada sensor possui endereçamento único que o firmware mapeia em canais lógicos. Isso facilita hot-swap e adição de sensores em campo, desde que as restrições de comprimento de cabo e topologia 1-Wire sejam observadas. A saída são valores de temperatura, status de erro do sensor e alarmes que podem ser lidos via Modbus.
Do ponto de vista elétrico, a RS-485 exige terminação e bias adequados para evitar reflexões e conflitos de barramento. Recomenda-se instalação com par trançado e blindagem, uso de terminador 120Ω nas extremidades e configuração de resistores de pull-up/down conforme manual. Em ambientes com altos transientes, proteções adicionais no barramento são indicadas.
Importância e benefícios do M-7004-G para operações industriais
A adoção do M-7004-G traz ganhos concretos em confiabilidade e padronização de dados, reduzindo tempo de implantação graças ao suporte nativo Modbus RTU. A disponibilidade de 4 entradas DS18B20 por módulo reduz a necessidade de múltiplos módulos de I/O, otimizando espaço em painel e cabeamento. Isso resulta em menores custos de instalação e manutenção ao longo do ciclo de vida.
Do ponto de vista operacional, a granularidade das leituras possibilita detecção precoce de hotspots e condições anômalas, suportando programas de manutenção preditiva. Integrado a SCADA e sistemas de analytics, os dados do M-7004-G alimentam indicadores de desempenho (KPIs) e modelagem de vida útil de ativos, o que pode reduzir falhas inesperadas e custos associados. A padronização em Modbus facilita interoperabilidade com ativos existentes.
A robustez eletromecânica e as proteções contra EMI/ESD contribuem para maior disponibilidade em ambientes industriais agressivos. Comparado a soluções ad-hoc, o M-7004-G oferece um pacote certificado e documentado para projetos críticos, reduzindo riscos de não conformidade e acelerando processos de validação.
Diferenciais técnicos e competitivos do M-7004-G
Entre os diferenciais estão o suporte a múltiplas portas 1-Wire integradas, mapeamento direto para registradores Modbus e firmware com modos DCON alternativos. O isolamento entre sensores e interface de comunicação reduz ruídos, e o projeto para montagem DIN-rail facilita retrofit em painéis padrão. Esses fatores tornam o M-7004-G competitivo frente a módulos que requerem conversores externos.
A flexibilidade de configuração (baudrate, paridade, endereço) e compatibilidade com inspeção remota via registros Modbus simplificam comissionamento. Além disso, a comunidade e documentação da ICP DAS e parceiros como a LRI oferecem suporte avançado para integração, o que representa diferencial de serviço. A robustez para ambientes com interferência elétrica é um diferencial prático.
Finalmente, a combinação preço/funcionalidade é atraente para OEMs que precisam embutir monitoramento térmico sem desenvolver eletrônica própria, acelerando o time-to-market e reduzindo R&D.
Retorno sobre investimento e redução de risco operacional
O ROI típico provém de redução de downtime e otimização de manutenção. Medições apontam que averiguar e responder a anomalias térmicas antes da falha pode reduzir custos de reparo em até 30–50% em aplicações críticas. Economias adicionais incluem menor cabeamento e menos módulos I/O por ponto de medição.
Do ponto de vista qualitativo, a redução de risco operacional é obtida via logs contínuos, alarmes configuráveis e integração SCADA, que melhoram a governança e conformidade. A padronização em Modbus facilita auditorias e a geração de relatórios históricos para validação regulatória.
Para estimativas detalhadas de ROI, considere parâmetros como custo de parada por hora, número de pontos monitorados, custo de instalação e vida útil do módulo (MTBF). A LRI pode ajudar em estudos de caso e POC para quantificar o retorno.
Guia prático: Como instalar e usar o M-7004-G em campo
A preparação começa verificando inventário, ferramentas e cabos. Confirme versões de firmware, adquira sensores DS18B20 com identificação correta e verifique o esquema de endereçamento 1-Wire. Avalie também a topologia do cabeamento (distância máxima, uso de resistores de pull-up) antes de energizar o sistema.
No painel, posicione o módulo em trilho DIN com espaço para ventilação e manutenção. Execute aterramento do painel conforme boas práticas (IEC/EN 62368-1 para equipamentos eletrônicos) e assegure blindagem dos cabos RS-485. Verifique polaridade de alimentação e proteções contra inversão de tensão.
Para comissionamento, atualize firmware se necessário, configure endereço Modbus, baudrate e paridade, e valide comunicação com um mestre Modbus. Teste leitura de cada DS18B20 e atue sobre alarmes para validar lógica de SCADA.
Preparação e requisitos prévios (ferramentas, cabeamento, alimentação)
Ferramentas básicas incluem alicates, testador RS-485, multímetro e ferramenta de crimpagem. Tenha à mão terminais de bloco, fita de identificação e esquema de fiação. Use cabos par trançado blindado para RS-485 e cabos recomendados para 1-Wire (curto e de baixa capacitância).
Cheque a fonte: tensão estável 10–30 VDC com proteção contra surto e, se possível, PFC na fonte para reduzir harmônicos. Confirme disponibilidade de espaço no painel e permita folga térmica para operação até +75°C. Verifique documentação para especificações de consumo.
Valide também políticas de segurança operacional e bloqueio de energia (LOTO) antes de qualquer intervenção elétrica. Tenha uma política de backup de configurações e plano para rollback se atualizar firmware.
Instalação elétrica e montagem mecânica do M-7004-G
Monte em trilho DIN padrão e evite áreas com vibração excessiva. Fixe cabos com canaletas e pontos de ancoragem para evitar tração direta nas conexões. Mantenha separação entre cabos de potência e sinais para reduzir interferência eletromagnética.
Aterramento deve seguir boas práticas: ligação única ao ponto de terra do painel, evitando loops de terra. Se for instalar em ambientes com riscos de transientes, adicione supressores externos conforme IEC 61000-4-5. Use terminação 120Ω em extremidades do RS-485.
Verifique torque de terminais e use conectores com índice IP adequado quando exposto a ambientes úmidos ou com poeira. Consulte a ficha técnica para dimensões e para procedimentos de fixação.
Configuração de comunicação RS-485: parâmetros Modbus RTU e DCON
Configure o endereço Modbus (slave ID), baudrate (ex.: 9600, 19200, 115200), paridade (None/Even/Odd) e timeout no menu/firmware do módulo. Habilite/ajuste o terminador e resistores de polarização se o barramento tiver múltiplos dispositivos. Documente o mapa de registradores para evitar conflito de endereços.
No modo DCON, ajuste parâmetros proprietários conforme manual se o mestre suportar. Teste comunicação com ferramenta de diagnóstico Modbus (ex.: Modbus Poll) para validar leituras e escrita, e monitore CRC e erros de timeout. Use logs para ajustar temporizações.
Para redes longas, aplique repetidores RS-485 ou segmentação com gateways para garantir integridade de sinal. Em cenários críticos, implemente redundância de mestre para minimizar downtime.
Conexão e leitura de sensores DS18B20 (4 portas) — procedimentos e calibração
Conecte sensores DS18B20 respeitando polaridade e isolamento; cada sensor possui endereço único de 64 bits. Utilize topologia em estrela ou linial curta conforme recomendações 1-Wire; evite longo paralelismo que aumente capacitância. Escolha resolução (9–12 bits) conforme precisão necessária e trade-off de tempo de conversão.
Calibre sensores se for exigido por especificação de processo; a calibração pode ser feita comparando leituras com um padrão traçável em banho térmico. Ajuste offset em firmware ou no SCADA para corrigir desvios sistemáticos. Documente certificados de calibração quando aplicável para conformidade regulatória.
Monitore período de leitura e tempos de conversão para evitar sobrecarga do barramento 1-Wire. Em caso de falha de sensor, o registrador correspondente deve refletir estado de erro para permitir alarmes e substituição.
Diagnóstico, logs e manutenção preventiva
Use LEDs de status e códigos de erro exportados via registradores para diagnósticos rápidos. Implemente rotina de logs periódicos no SCADA para análise de tendências e identificação de degradação. Configure alertas para leituras fora de faixa e para perda de comunicação RS-485.
Rotina de manutenção inclui inspeção visual de conexões, verificação de terminais, limpeza de contatos e atualização de firmware. Registre MTBF e eventos para análise de confiabilidade e ajuste de planos de manutenção preditiva. Mantenha firmware e backups de configuração versionados.
Em caso de problemas de comunicação, verifique camada física primeiro (terminação, polaridade, integridade do cabo) antes de checar parâmetros de protocolo. Utilize ferramentas de diagnóstico RS-485 e logs para resolver rapidamente.
Integração com sistemas SCADA/IIoT e M-7004-G
A integração com SCADA é direta via Modbus RTU; cada sensor DS18B20 mapeia para registradores que podem ser importados como tags. Para IIoT, um gateway converte Modbus para MQTT/HTTP e envia dados para cloud, permitindo analytics e dashboards em tempo real. Arquiteturas edge+cloud são recomendadas para reduzir latência e tráfego.
Implemente buffering local em gateways para tolerância a perda de conectividade e use TLS/MQTT ou VPNs para transporte seguro. Tags devem ser organizadas com nomenclatura consistente (ex.: site/painel/m7004g/ch1) para facilitar analytics e correlações. Use metadados de calibragem e versionamento de firmware para auditoria.
Para integração com plataformas como Ignition, Wonderware ou SCADA customizados, documente mapa Modbus e crie templates de tags reutilizáveis. Consulte artigos do blog para melhores práticas de modelagem de dados e segurança: https://blog.lri.com.br/iiot-na-industria-4-0.
Mapear registradores Modbus para SCADA (tags e endereçamento)
Crie planilha com mapeamento: endereço Modbus, tipo (holding/input), escala, unidade e comentários. Exemplo: registrador 40001 = temperatura canal 1 (valor em 0.1°C). Padronize escalas para evitar confusão em dashboards. Inclua registros de status e alarmes.
Use blocos lógicos no SCADA para filter/scale/alarme, e registre timestamps e quality bits para cada leitura. Isso facilita análises históricas e integração com CMMS para ações corretivas. Documente endereços para evitar conflitos em barramentos complexos.
Realize teste de integração validando leituras em condições reais de operação e verificando latência e perda de pacotes. Ajuste timeout e políticas de reconexão conforme necessidade.
Conectar a gateways IIoT, MQTT e nuvem — arquitetura e melhores práticas
A arquitetura típica é: M-7004-G (RS-485) → Gateway Modbus-MQTT → Broker MQTT/TLS → Plataforma Cloud. No edge, implemente agregação, compressão e detecção de anomalia para reduzir dados enviados. Use QoS adequados em MQTT e retry/backoff.
Garanta autenticação mútua e criptografia (TLS) para proteger dados em trânsito. Segmente redes para separar tráfego OT e IT, com gateways atuando como pontos de controle. Utilize buffering local para tolerância e logs para reconciliação após reconexão.
Documente SLA de disponibilidade e políticas de retenção de dados. Para aplicações reguladas, mantenha trilha de auditoria e backups de configuração.
Segurança, segmentação de rede e políticas para integração industrial
Implemente VLANs e firewalls para separar segmentos OT e IT; restrinja acesso aos servidores de gerenciamento. Use autenticação forte e role-based access control para configurações de dispositivos. Atualize firmware apenas a partir de fontes verificadas.
Monitore tráfego para detectar anomalias e aplique listas de controle de aplicação para limitar comandos Modbus não autorizados. Realize pentests e avaliações periódicas de vulnerabilidade. Documente plano de resposta a incidentes.
Eduque equipe de operações sobre procedimentos de LOTO e gestão de credenciais. A segurança deve ser parte do ciclo de vida do dispositivo, integrando-se ao CMMS e processo de change control.
Exemplos práticos de uso do M-7004-G: casos e templates passo a passo
A seguir, três estudos rápidos com passos para implementação e templates de configuração que podem ser adaptados a projetos reais. Cada caso foca em cabeamento, mapeamento Modbus e lógica de alarme para acelerar comissionamento e POC.
Caso 1 — Monitoramento de temperatura em painel elétrico com DS18B20
Passo 1: Identificar pontos críticos e instalar DS18B20 próximos a componentes como contactores e transformadores. Passo 2: Cabeamento curto 1-Wire e ligação ao M-7004-G; configurar resoluções necessárias. Passo 3: Mapear registradores Modbus para SCADA e configurar alarmes para thresholds de temperatura.
Implemente rotina de logs e dashboard com thresholds e históricos; acautele política de manutenção caso leituras ultrapassem limites. Use análise de tendência para detectar degradação prematura. Documente procedimentos de substituição de sensores.
Considere isolamento adicional e proteções contra transientes no painel; use terminação adequada na RS-485 para estabilidade do barramento.
Caso 2 — Gestão de temperatura em câmara fria e integração IIoT
Passo 1: Distribuir sensores DS18B20 em pontos críticos (entrada, centro, saída). Passo 2: M-7004-G conectado a gateway Modbus-MQTT no local; configurar buffer para perda de comunicação. Passo 3: Enviar dados para plataforma cloud, com regras de alarme por SMS/Email.
Implemente auditoria e registros para compliance; inclua backups de configuração e logs de eventos. Use análise histórica para otimizar ciclos de refrigeração e reduzir consumo energético.
Para compliance, mantenha calibração periódica e rastreabilidade dos sensores. Configure notificações hierarquizadas para níveis de severidade.
Templates de configuração Modbus e lista de tags para implantação rápida
Forneça planilha padrão com colunas: TagName | ModbusAddress | Type | Scale | Unit | AlarmHi | AlarmLo | Description. Exemplo: PANEL_TEMP_1 | 40001 | FLOAT | 0.1 | °C | 80 | -40 | Temp Zona A.
Distribua template para equipes de automação para exportação direta em SCADA/PLC. Use nomenclatura consistente para facilitar integração com CMMS e dashboards IIoT.
Documente procedimento de teste de end-to-end após importação de tags no SCADA para assegurar validação.
Comparações técnicas: M-7004-G vs outros módulos ICP DAS e concorrentes
Comparado a outros módulos ICP DAS, o M-7004-G destaca-se por integrar 4 portas DS18B20 nativamente, reduzindo necessidade de multiplexadores 1-Wire. Outros módulos podem oferecer mais canais genéricos ou entradas analógicas, portanto a escolha depende do tipo de sinal requerido. Em relação a concorrentes, o M-7004-G oferece equilíbrio entre custo e funcionalidades para aplicações de temperatura.
Critérios técnicos para comparação incluem número de canais, protocolos suportados, isolamento, faixa de temperatura de operação, MTBF e suporte a firmware. Em custo total de propriedade (TCO) considere integração, suporte e disponibilidade de peças. A presença de documentação e exemplos de integração (Modbus map) reduz tempo de comissionamento.
Para escolhas críticas, confronte especificações em tabelas e faça POC. Utilize a LRI para testes de integração e cotação, e avalie alternativas quando requisições específicas (ex.: entradas RTD/4-20mA) forem necessárias.
Escolher entre módulos ICP DAS: critérios técnicos e de custo
Avalie: tipo de sinal, número de canais, necessidade de isolamento, condições ambientais, e suporte de protocolo. Compare preço por ponto, custo de cabeamento e tempo de instalação. Considere ainda suporte técnico, disponibilidade e certificações.
Para alta densidade de sensores, módulos com mais canais por unidade podem reduzir custo. Para ambientes corrosivos ou ATEX, busque módulos com aprovação específica. Faça análise de ROI incluindo manutenção e substituição prevista pelo MTBF.
Solicite ajuda de integradores e experimente POC antes de padronizar em grandes projetos. A LRI oferece suporte técnico e estudo de viabilidade para projetos.
Erros comuns na seleção, instalação e configuração (e como evitá‑los)
Erros típicos: falta de terminação RS-485, endereçamento Modbus duplicado, fiação 1-Wire sem considerar capacitância e topologia. Evite documentando endereçamento, aplicando terminação e limitando comprimento de cabo 1-Wire.
Outra falha é não aplicar isolamento ou proteção contra transientes em ambientes ruidosos. Use proteções e siga recomendações EMC. Falhas de firmware por não atualizar podem expor a bugs; mantenha processo de control change.
Planeje testes de integração e checklists de comissionamento para reduzir retrabalho. Treine equipe para procedimentos LOTO e manutenção.
Limitações técnicas e quando considerar soluções alternativas
O M-7004-G é focado em temperatura via DS18B20; se a aplicação exigir RTDs, termopares ou entradas analógicas múltiplas, considere módulos alternativos com canais adequados. Para longas distâncias 1-Wire ou topologias complexas, pode ser necessário repetidores ou conversores.
Em aplicações com requisitos SIL/segurança funcional, verifique certificações e considere controladores com suporte a SIS. Para alta precisão metrológica, sensores calibrados e condicionamento analógico dedicado podem ser melhores.
Analise requisitos antes da escolha final e faça POC quando houver incertezas.
Conclusão estratégica e chamada para ação — Solicite cotação do M-7004-G
O M-7004-G da ICP DAS é uma solução prática e robusta para monitoramento de temperatura em ambientes industriais, integrando 4 portas DS18B20 com RS-485 e suporte a Modbus RTU/DCON. Ele oferece vantagens em confiabilidade, escalabilidade e integração com SCADA/IIoT, sendo indicado para automação, cold chain, HVAC e utilities. A adoção resulta em ROI via redução de downtime e otimização de manutenção.
Para avaliações de projeto, POC ou solicitações de cotação técnica, entre em contato com a equipe LRI. Para aplicações que exigem essa robustez, a série M-7004-G da ICP DAS é a solução ideal. Confira as especificações e solicite uma proposta: https://www.lri.com.br/www-lri-com-br/m-7004-g-modulo-rs-485-modbus-rtu-e-dcon-4-portas-ds18b20. Consulte também outros produtos e soluções integradas no portfólio LRI para arquiteturas IIoT completas.
Incentivamos comentários: deixe dúvidas técnicas, cenários de uso ou peça templates de configuração. Nossa equipe técnica responderá para ajudar no seu projeto.
Perspectivas futuras e aplicações estratégicas do M-7004-G
Tendências IIoT apontam para maior uso de edge computing combinada com módulos como o M-7004-G, onde pré-processamento local reduz latência e custo de banda. A integração com analytics preditivo e modelos digitais permitirá transformar leituras de temperatura em ações automatizadas de manutenção e eficiência energética. A convergência OT/IT demanda dispositivos certificados e seguros.
Soluções futuras podem incluir suporte nativo a MQTT ou REST no próprio módulo, redução de consumo e integração com serviços de nuvem por design. Para empresas que buscam digitalização, recomenda-se planejar arquitetura com gateways escaláveis e políticas de dados para transformação digital progressiva.
Recomenda-se também avaliar padrões emergentes de segurança e interoperabilidade, adotar práticas DevSecOps para firmware e padronizar tags e metadados para facilitar uso de IA/ML em cenários industriais.
Observações finais (resumo executivo e próximos passos)
Resumo executivo: o M-7004-G entrega monitoramento de temperatura confiável com integração Modbus e portas DS18B20, acelerando comissionamento e reduzindo riscos operacionais. Ação imediata: solicite cotação técnica, realize um POC e valide integração com seu SCADA/gateway.
Perguntas? Comente abaixo, descreva seu cenário e a equipe técnica LRI responderá com orientações práticas e templates de configuração.
