Introdução

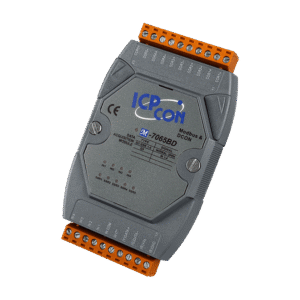

O G-7065BD é um módulo I/O industrial da ICP DAS que combina 4 entradas digitais, 5 saídas SSR e comunicação serial RS-485 com suporte a Modbus RTU e DCON. Neste artigo você encontrará uma descrição técnica detalhada do produto, suas capacidades de integração em painéis e sistemas SCADA, além de orientações práticas de instalação e comissionamento. Palavras-chave críticas como RS-485, Modbus RTU, DCON, SSR, entradas digitais e ICP DAS são tratadas desde o primeiro parágrafo para otimização semântica e utilidade técnica ao público de engenharia.

Projetado para ambientes industriais exigentes, o G-7065BD oferece isolamento elétrico, robustez térmica e compatibilidade com práticas de automação modernas, atendendo a requisitos de MTBF, imunidade a ruído e conformidade com normas relevantes de segurança e compatibilidade eletromagnética. A arquitetura do módulo facilita retrofit em painéis existentes e integração com PLCs, IHMs e gateways edge para IIoT. A seguir detalharemos aplicações, especificações, instalação, integração em SCADA/IIoT e comparativos técnicos com outras famílias ICP DAS.

Este conteúdo é voltado para engenheiros de automação, integradores de sistemas, profissionais de TI industrial e compradores técnicos. Use-o como guia técnico de projeto e especificação. Para leitura complementar sobre integração IIoT e estratégias de dados industriais, veja nossos artigos no blog da LRI (Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/).

Introdução: visão geral do G-7065BD — O que é?

O G-7065BD é um módulo compacto de E/S digitais com 4 entradas digitais e 5 saídas tipo SSR (Solid State Relay). A interface de comunicação baseia-se em RS-485 e o dispositivo é compatível com os protocolos Modbus RTU e DCON, permitindo integração direta com PLCs, sistemas SCADA e gateways IIoT. Suas saídas SSR são adequadas para controle de cargas resistivas e acionamento de elementos de potência com resposta rápida e vida útil superior às alternativas mecânicas.

Tecnicamente, o módulo incorpora isolamento entre canal de comunicação e circuitos de E/S, assim como proteção contra surtos e polaridade reversa. Esses recursos asseguram operação confiável em ambientes com ruído elétrico típico de máquinas-ferramenta, inversores e painéis de comutação. Parâmetros como tempo de resposta das SSR, capacidade de corrente e recomendação de dissipação térmica são essenciais para seleção em projeto e serão apresentados na seção de especificações.

Como produto ICP DAS, o G-7065BD oferece documentação técnica extensa e suporte para automação industrial. A ficha técnica traz matriz de mapeamento de registradores para Modbus RTU/DCON, diagramas de ligação SSR e recomendações para terminação RS-485, biasing e topologias multi-drop. Para aplicações que exigem certificações e análise de risco, atente para normas aplicáveis como IEC/EN 62368-1 (segurança de equipamentos de áudio/TV/IT) e critérios de compatibilidade eletromagnética conforme IEC 61000.

Principais aplicações e setores atendidos pelo G-7065BD

O G-7065BD é indicado onde controle de potência de baixa a média capacidade e leitura de estados digitais são necessários com confiabilidade industrial. Setores típicos incluem utilities, manufatura, energia, tratamento de água, HVAC e OEMs. A combinação de entradas digitais e SSR facilita arquiteturas de controle distribuído e redução de fiação em painéis.

O módulo é frequentemente usado para intertravamento de segurança, acionamento de resistências de aquecimento, controle de válvulas elétricas e monitoramento de sensores de fim-de-curso. Seu protocolo Modbus RTU permite integração direta com supervisórios e PLCs existentes sem necessidade de gateway adicional, reduzindo tempo de comissionamento e custo de integração.

Em projetos IIoT e Indústria 4.0, o G-7065BD atua como edge device, expondo estados e comandos via RS-485 para gateways que convertem para MQTT/OPC-UA. A robustez industrial e a compatibilidade DCON o tornam adequado para ambientes com requisitos de alta disponibilidade e regimes de manutenção preditiva.

Automação industrial e máquinas-ferramenta

No contexto de máquinas-ferramenta, o G-7065BD pode comandar resistências de aquecimento, SSRs para controle PID de temperatura e monitorar limites e sensores de segurança por meio de suas entradas digitais. A resposta rápida das SSR reduz overshoot em loops de controle térmico quando combinadas com um controlador PID local ou central.

A isolação entre canais evita que ruídos gerados por motores e inversores afetem a leitura das entradas digitais, melhorando a confiabilidade de intertravamentos e proteções. Adote práticas de aterramento e filtros ferrite conforme IEC 61000 para reduzir interferência conduzida e irradiada.

Para integração com controladores CNC ou PLC, a compatibilidade Modbus RTU/DCON simplifica o mapeamento de entradas/saídas. Documente MTBF e especificações de ciclo de trabalho para definir planos de manutenção preventiva em células de produção.

Painéis elétricos, OEM e controle de máquinas

Em painéis elétricos e aplicações OEM, o fator de forma DIN-rail do G-7065BD facilita a montagem e a padronização de racks de I/O. A redução do número de relés mecânicos e a substituição por SSRs aumenta a vida útil do painel e reduz manutenção por contato mecânico.

Para OEMs, o módulo permite oferecer um produto com comunicação pronta para integração via RS-485 e protocolos industriais. Economias em fiação e espaço no painel também traduzem-se em menor TCO (custo total de propriedade) para a solução final.

A documentação técnica e os diagramas de pinagem facilitam integração em projetos embarcados, garantindo que torque de bornes, limites de corrente e dissipação térmica sejam atendidos para certificações como IEC/EN 62368-1 quando aplicável.

Água e saneamento, HVAC, energia e indústrias de processo

Em estações de tratamento, o G-7065BD pode controlar bombas de aquecimento via SSR, monitorar sensores de nível e atuar em esquemas de bypass automáticos. A imunidade a ruído e a resistência a variações de temperatura tornam-no apropriado para ambientes controlados e semi-abertos.

No HVAC, SSRs são úteis para controlar resistências de pré-aquecimento e atuar em malhas de controle de temperatura com alta frequência de comutação sem desgaste mecânico. As entradas digitais reportam indicadores de falha e estados de equipamentos para o supervisório.

Em indústrias de processo e energia, o isolamento galvânico das comunicações previne caminhos de fuga de corrente que poderiam gerar medições indevidas ou falhas de I/O, sendo crítico em aplicações com alto potencial de diferença de terra.

Integração em projetos de retrofit e modernização

Retrofitar painéis substituindo relés mecânicos por SSRs controlados por G-7065BD reduz ruído elétrico e falhas por desgaste. A topologia RS-485 facilita a adição de módulos distribuídos sem grandes alterações de infraestrutura.

O módulo reduz a necessidade de contato físico com painéis ativos, já que comandos podem ser enviados remotamente via Modbus RTU. Isso diminui tempo de parada e melhora segurança operacional durante intervenções.

Ao migrar, verifique mapeamento de sinais, compatibilidade de cargas com SSR e necessidade de dissipadores ou ventilação no painel para manter temperatura de operação adequada.

Especificações técnicas do G-7065BD (tabela resumida)

Tabela de especificações principais

Parâmetro Valor típico Unidade Notas
Tipo de I/O 4 entradas digitais / 5 saídas SSR Entradas NPN/PNP configuráveis (ver manual)
Tensão de operação 10 ~ 30 VDC Faixa típica industrial
Consumo ~ 200 mA @ 24 VDC Depende carga SSR
Comunicação RS-485 (differential) 2 fios, half-duplex
Protocolos Modbus RTU, DCON Mapas de registradores documentados
Isolamento 2.5 kV VDC Entre I/O e comunicação (valor típico)
Tempo de resposta SSR < 10 ms Depende do tipo de carga
Temperatura de operação -25 a 75 °C Classificação industrial
Dimensões 100 x 22.5 x 75 mm Montagem DIN-rail
Montagem DIN-rail Perfis TS35/7.5
Certificações CE, RoHS (varia por SKU) Consulte ficha técnica
MTBF > 100,000 horas Condições típicas (calculado)

Observação: os valores acima são representativos; consulte a ficha técnica do produto para valores nominais exatos, curvas de corrente das SSR e tolerâncias de isolação.

Pinagem, diagrama elétrico e conexões

A pinagem típica do G-7065BD inclui bornes para alimentação, terra, RS-485 A/B, entradas digitais e saídas SSR. As saídas SSR geralmente são de tipo zero-cross ou random (ver variante), e a conexão deve respeitar polaridade e a capacidade de corrente do módulo. Bornes de alimentação devem ser apertados conforme torque recomendado no manual.

Para SSR wiring, siga estas regras: use cabos adequados à corrente, mantenha trajetórias de potência separadas de sinais fracos, e considere snubbers ou RC quando a carga for indutiva. As entradas digitais podem aceitar sinais a coletor aberto ou contato seco — consulte o mapa de configuração para NPN/PNP.

Inclua esquema de aterramento comum para painéis e use barramento de terra separado quando houver fontes de alta potência próximas. A proteção contra sobrecorrente das saídas SSR deve ser feita no nível do painel com fusíveis ou disjuntores dimensionados.

Protocolos e performance de comunicação (RS-485, Modbus RTU e DCON)

O RS-485 é recomendado em topologia multi-drop com terminação nas extremidades e bias resistors para garantir linha idle. O G-7065BD suporta taxas típicas de 1200 até 115200 bps; para longas distâncias prefira taxas mais baixas para garantir integridade de dados.

Para Modbus RTU, atente-se a parâmetros: parity (EVEN/ODD/NONE), stop bits e timeouts. O endereço Modbus deve ser único na rede. Erros de CRC são frequentemente causados por má terminação, cabo com impedância inadequada ou ruído transiente.

O protocolo DCON é útil em redes ICP DAS ponto a ponto; utilize quando se busca comunicação simplificada entre dispositivos ICP DAS. Em qualquer caso, configure retranmissão e watchdog no mestre para recuperar de falhas de comunicação automaticamente.

Importância, benefícios e diferenciais do G-7065BD

O G-7065BD entrega benefícios claros em confiabilidade operacional, redução de manutenção e simplicidade de integração. As SSRs eliminam o desgaste por comutação mecânica e suportam altas frequências de comutação, reduzindo custos operacionais a longo prazo.

A isolação galvânica, aliados a práticas de aterramento e filtros, aumenta a disponibilidade do sistema, reduzindo falsos positivos em entradas digitais e falhas por interferência. Para ambientes críticos, isso impacta diretamente no MTBF do sistema e na consistência das leituras de processo.

Como diferencial ICP DAS, o suporte nativo a Modbus RTU e DCON, somado a documentação técnica detalhada e suporte de integração, reduz tempo de engenharia e risco em comissionamento. A compatibilidade com gateways IIoT e stacks SCADA consolida o valor agregado na arquitetura Industria 4.0.

Benefícios operacionais e de engenharia

Benefícios operacionais incluem menor desgaste, resposta rápida e maior vida útil comparada a relés mecânicos. Em engenharia, ganha-se previsibilidade no comportamento das saídas SSR e facilidade de automação via Modbus RTU/ DCON.

A manutenção preventiva é simplificada, já que falhas por contato são eliminadas; o monitoramento pode ser automatizado via tags SCADA para indicar ciclos e alarmes de temperatura. O TCO tende a reduzir-se quando se contabiliza menos substituições e menor downtime.

Em termos de projeto, a modularidade e o formato DIN-rail facilitam escalabilidade e estoque de peças para manutenção e projetos replicados.

Diferenciais ICP DAS e valor agregado

ICP DAS fornece firmware estável, mapas de registradores completos e suporte técnico especializado, fatores críticos em projetos industriais. A padronização de protocolos facilita replicabilidade em sites múltiplos.

A linha ICP DAS costuma incluir opções com diferentes tipos de SSR (zero-cross/random), isolamento reforçado e compatibilidade com ferramentas de configuração e diagnóstico, acelerando o ciclo de desenvolvimento e aceitação pelo time de manutenção.

Além disso, a comunidade técnica e base de conhecimento (ex.: blog e manuais) reduzem risco de projeto e fornecem boas práticas para integração com PLCs e sistemas SCADA.

Impacto no TCO (custo total de propriedade)

A substituição de relés mecânicos por SSRs reduz custos de peças de reposição e horas de manutenção. O G-7065BD diminui tempo de engenharia para integração por suportar protocolos comuns e fornecer mapas de registradores prontos.

Economias também surgem em fiação e espaço no painel, além de ganho em eficiência operacional por menor tempo de parada e maior confiabilidade. Ao projetar, calcule payback considerando ciclos de comutação, custo de falhas e custo de manutenção preventiva.

Guia prático: como instalar e configurar o G-7065BD (RS-485, Modbus RTU, DCON, SSR)

Pré-requisitos e checklist antes da instalação

Checklist: documentação técnica do G-7065BD, fonte 24 VDC regulada, cabo RS-485 de par trançado com malha, ferramentas de torque para bornes, e software de configuração/modbus scanner. Verifique versão de firmware e disponibilize plano de endereçamento Modbus.

Confirme requisitos de carga nas SSRs e dimensione proteções elétricas (fusíveis/disjuntores) conforme corrente nominal. Identifique se as saídas SSR são zero-cross (recomendadas para cargas resistivas) ou random.

Prepare procedimentos de segurança, etiquetação dos cabos e plano para testes de comissionamento com cargas simuladas antes de conectar equipamento final.

Montagem física e fiação (boas práticas para SSR e entradas digitais)

Montagem DIN-rail em posição ventilada para evitar supertemperatura. Separe cabos de potência dos de sinal para reduzir acoplamento indutivo e capacitivo. Use bornes ferrule e torque recomendado para evitar mau contato.

Para SSRs, utilize cabos dimensionados e, se necessário, dissipadores externos dependendo do ciclo de trabalho. Nas entradas digitais, mantenha filtros RC ou ferrites se houver ruído elevado.

Documente o esquema elétrico no painel e marque polaridade e terminação RS-485 para facilitar manutenção e troubleshooting.

Configuração RS-485: topologia, terminação, bias e endereçamento

Topologia multi-drop com terminação em ambas extremidades (120 Ω) e bias (pull-up/pull-down) para garantir recessão definida de linha. Evite stars; prefira linha contínua. Use resistores de bias se o mestre não fornecer.

Defina endereçamento Modbus único e configure parity/stop bits adequados. Para longas distâncias, reduza baud rate. Teste comunicação com ferramenta Modbus scanner e valide CRC.

Em instalações com múltiplos segmentos, use repetidores RS-485 ou gateways para evitar perda de sinal e segmentar falhas.

Configuração em Modbus RTU e DCON: mapa de registradores e parâmetros

Consulte o manual para o mapa de registradores: entradas digitais normalmente mapeadas como coils/inputs discretos; saídas SSR como coils/holding registers dependendo da implementação. Ajuste offsets e blocos conforme SCADA.

Para Modbus RTU configure slave ID, baud rate, parity e timeout. Para DCON, siga tabela de comandos ICP DAS. Teste leitura/escrita e monitore tempos de resposta.

Inclua testes de stress (variações de taxa, leituras simultâneas) para garantir performance sob carga; ajuste polling e intervals para reduzir tráfego.

Testes de funcionamento e procedimentos de comissionamento

Tests: leitura de cada entrada digital em condições de contato aberto/fechado; ativação sequencial de cada SSR com carga simulada; verificação de isolamento com megômetro quando aplicável; e testes de comunicação com mestre SCADA.

Monitore consumo de corrente, aquecimento do módulo e sinais de erro no log do mestre. Valide tempos de resposta das SSR conforme aplicação (p.ex. controle de aquecimento).

Formalize relatório de comissionamento com evidências (logs Modbus, fotos de pinagem e resultados de testes) para rastreabilidade.

Solução de problemas comuns e checklist de diagnóstico

Problemas típicos: CRC erros (verificar terminação e bias), SSR não acionando (verificar alimentação e carga), leituras flutuantes nas entradas (protection pull-up/pull-down), ruído em cabos (separar cabeamento e usar filtros).

Checklist: medir continuidade do RS-485, checar tensão de alimentação, testar SSR com load simulator, verificar configuração de parity/baud e confirmar endereçamento. Use os logs do mestre para identificar timeouts.

Quando persistir a falha, atualize firmware e consulte suporte ICP DAS com detalhes de topologia e logs.

Integração com sistemas SCADA e plataformas IIoT para o G-7065BD

Mapeamento Modbus RTU para TAGs SCADA

Mapeie entradas digitais como discrete inputs/coils e SSRs como coils ou registers conforme arquitetura do SCADA. Use naming conventions padronizadas e documentação do mapa de registradores para automação de deploy.

Defina scan rate adequado para evitar sobrecarga do barramento e criar tags com alarmes e trends para análise preditiva. Utilize estruturas de blocos lógicos para tratamento de bounce e debounce nas entradas.

Teste integridade de dados em operação real e ajuste filtros/calibrações para evitar alarmes espúrios.

Gateways IIoT, edge e conversores de protocolo

Use gateways RS-485 → Ethernet/MQTT/OPC-UA para exposição de dados do G-7065BD a plataformas cloud. Arquitetura edge com conversão local reduz latência e exige menos largura de banda upstream.

Gateways com suporte a Modbus RTU/MQTT ou OPC-UA permitem replicar tags para plataformas analíticas e historização, habilitando digital twins e analytics. Considere segurança (TLS, VPN) na camada gateway.

Planeje topologias redundantes para disponibilidade crítica e atualizações OTA com controle de versões.

Segurança, segmentação de rede e melhores práticas operacionais

Segmentação de rede: mantenha dispositivos de automação em VLANs separadas, aplique ACLs e controle de acesso entre supervisório e rede empresarial. Use firewalls e inspeção de tráfego para detectar anomalias.

Controle físico de acesso ao painel e políticas de senha/roles nos gateways. Implante monitoramento de integridade e alertas para mudanças de configuração inesperadas.

Considere práticas de segurança funcional e normas aplicáveis (p.ex. IEC 62443) para proteção de sistemas críticos.

Exemplos de arquitetura: local, edge e cloud

Arquitetura local: G-7065BD conectado diretamente a PLC/SCADA via RS-485; ideal para sistemas autônomos. Edge: G-7065BD → gateway RS-485 → edge computer para pré-processamento e envio a cloud. Cloud: dados agregados na nuvem via MQTT/OPC-UA para análises e dashboards corporativos.

Cada arquitetura tem trade-offs em latência, custo e segurança. Escolha conforme SLAs e requisitos de continuidade operacional.

Exemplos práticos de uso do G-7065BD (casos de aplicação)

Caso 1: Controle de aquecimento por SSR em forno industrial

Configure SSRs do G-7065BD para modular resistências de aquecimento com controle PID em controlador local. Use SSRs com capacidade de corrente adequada e dissipação térmica.

Implemente proteção contra sobretemperatura com entradas digitais ligadas a termostatos de segurança; utilize watchdogs Modbus para desligamento em perda de comunicação. Documente ciclos de comutação para manutenção preditiva.

Valide resposta térmica e overshoot com registros de tempo e ajuste de parâmetros PID.

Caso 2: Monitoramento de status de máquinas e intertravamento por entradas digitais

Empregue entradas digitais para coletar estados de fim-de-curso, parada de emergência e sensores de porta. Configure lógicas de intertravamento no PLC ou diretamente via blocos lógicos em SCADA.

Registre eventos com timestamp via Modbus para auditoria e análise de ocorrência. Use debounce software para evitar leituras erráticas em sensores mecânicos.

Compatibilize TTL/NPN ou PNP conforme sensores usados e proteja linhas contra transientes.

Caso 3: Retrofit de painel com redução de ruído e aumento da vida útil

Substitua relés mecânicos por SSRs controlados pelo G-7065BD para reduzir ruído e necessidade de manutenção. Realize inventário de cargas e substituições em fases para minimizar downtime.

Aumente robustez elétrica com filtros e caminhos de terra adequados. Documente alterações e atualize diagramas elétricos do painel.

Realize testes de carga e ciclos para garantir que SSRs e dissipação térmica atendem à operação prevista.

Esquemas de integração com PLCs e IHM

Use Modbus RTU para comunicação direta com PLCs que suportem mestre Modbus; mapeie registradores conforme documentação. Em IHM, exponha tags de entradas e saídas para operação e alarmes.

Implemente handshake simples (status OK/FAULT) e monitore CRC/timeouts para garantir confiabilidade. Em arquiteturas distribuídas, configure tempo de retorno e planos de fallback.

Comparação técnica e erros comuns: G-7065BD vs outros módulos ICP DAS

Critérios de avaliação ao comparar módulos ICP DAS

Avalie: tipo e número de I/O, SSR vs relé mecânico, isolamento, protocolos suportados, temperatura de operação, MTBF e certificações. Também considere suporte técnico, disponibilidade de firmware e compatibilidade com ferramentas de integração.

Compare tempos de resposta das saídas, dissipação térmica e ciclo de trabalho máximo para cargas específicas. Verifique topologia de comunicação e necessidade de gateways.

Analise TCO incluindo custos de manutenção, substituição em campo e impacto na disponibilidade.

Diferenças práticas entre famílias de módulos ICP DAS (quando optar por cada uma)

Famílias com relés mecânicos podem ser preferíveis quando isolamento por abertura física é necessário; SSRs são melhores para ciclos altos e menor ruído elétrico. Módulos com maior isolamento e faixa de temperatura atendem aplicações outdoor/energéticas.

Escolha modelos que ofereçam mapeamento de registradores compatível com seu SCADA para reduzir retrabalho. Considere também opções com Ethernet nativa se RS-485 não for viável.

Erros comuns na especificação e instalação do módulo

Erros frequentes: não dimensionar SSR para corrente/indutância da carga; esquecer terminação/bias RS-485; não considerar dissipação térmica em painéis; e usar cabo de sinal muito próximo a cabos de potência. Esses erros geram CRC, falhas e superaquecimento.

Evite especificar SSRs sem checar tipo (AC vs DC), pois SSRs AC não comutam DC corretamente. Siga recomendações de aterramento e torque em bornes.

Perguntas técnicas frequentes e respostas diretas

Q: Posso usar SSRs para motores? A: SSRs são adequados para cargas resistivas; para motores indutivos prefira contator ou SSRs específicos para indutiva com snubbers e proteções adequadas.
Q: Qual baud rate usar? A: Depende da distância; para >1 km prefira 9600 bps; para até 100–300 m 19200–115200 é viável.
Q: Como reduzir CRC errors? A: Verifique terminação 120 Ω, bias resistors e cabos par trançado com malha.

Conclusão e chamada para ação: solicite cotação do G-7065BD

Resumo rápido dos benefícios e aplicações

O G-7065BD da ICP DAS une 4 entradas digitais e 5 SSRs com comunicação RS-485 via Modbus RTU/DCON, ideal para controle térmico, intertravamentos e retrofit em painéis. Seus diferenciais incluem isolamento, robustez industrial e suporte técnico ICP DAS, reduzindo TCO e tempo de integração.

As principais aplicações incluem máquinas-ferramenta, HVAC, água e saneamento, painéis OEM e projetos IIoT/Indústria 4.0 que demandam confiabilidade e integração com sistemas SCADA. A escolha por SSRs aumenta vida útil e reduz manutenção.

Para aplicações que exigem essa robustez, a série G-7065BD da ICP DAS é a solução ideal. Confira as especificações completas e solicite cotação em: https://www.lri.com.br/www-lri-com-br/m-7065bd-g-modulo-rs-485-modbus-rtu-e-dcon-digital-4-entradas-5-ssr. Para comparar modelos ou ver opções de integração, visite nosso catálogo de produtos em: https://www.blog.lri.com.br/produtos.

Como solicitar suporte, contato comercial ou cotação

Antes de contatar o time comercial, prepare: quantidade requerida, topologia de rede, tipos de cargas a serem controladas pelas SSRs, requisitos ambientais (temperatura, IP) e necessidade de certificações. Envie também o mapa de endereçamento Modbus pretendido para agilizar cotação.

Entre em contato com a LRI para suporte técnico e auxílio em arquitetura de sistemas. Se tiver dúvidas específicas sobre instalação, terminação RS-485 ou dimensionamento de SSR, comente abaixo ou pergunte diretamente; nosso time técnico responderá.

Incentivamos você a interagir: comente casos de uso, dúvidas técnicas ou solicite exemplos de mapeamento Modbus para seu SCADA.

Perspectiva futura: tendências e aplicações estratégicas para o G-7065BD

Aplicações emergentes e oportunidades de integração IIoT

Dispositivos como o G-7065BD viabilizam edge sensing e controle em arquiteturas IIoT, alimentando modelos de manutenção preditiva e digital twins. Ao mapear estados e ciclos de vida das SSRs e entradas digitais, é possível gerar KPIs para otimização de produção.

Integração com MQTT e OPC-UA via gateways descentralizados permite ingestão em plataformas de analytics e ML. Esses dados suportam decisões operacionais e reduzem falhas não planejadas.

A tendência é migrar para arquiteturas híbridas onde o dispositivo continua como I/O local, mas com dados espelhados em nuvem para análises e dashboards corporativos.

Recomendações estratégicas para quem projeta sistemas hoje

Projete com protocolos padronizados (Modbus RTU, OPC-UA) e prefira dispositivos com documentação completa e suporte. Planeje segmentação de redes, políticas de segurança e atualizações de firmware como parte integral do projeto.

Considere escalabilidade: escolha módulos que permitam expansão e substituição sem redesenho do painel. Documente mapeamento de registradores para facilitar replicabilidade em outras unidades.

Adote práticas de teste em campo e mantenha logs de operação para retroalimentar projetos futuros.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
