Introdução
O módulo CANopen Slave é um dispositivo de I/O remoto projetado para integrar sinais de campo digitais e saídas a relé em redes industriais baseadas em CANopen, oferecendo suporte a entradas digitais wet/dry, isolamento galvânico e mapeamento flexível de PDO/SDO. Este artigo técnico detalhado explica o que é o módulo CANopen Slave da ICP DAS, suas características elétricas e de comunicação, e como ele se aplica a automação industrial, IIoT e Indústria 4.0. Palavras-chave secundárias relevantes incluídas aqui: entradas digitais wet dry, saídas a relé, I/O remoto CANopen.
A proposta de valor do módulo está em traduzir sinais discretos locais em objetos CANopen padronizados, reduzindo fiação e centralizando diagnósticos com isolamento elétrico que protege controladores e instrumentos sensíveis. Em ambientes críticos (utilities, energia, água e saneamento), isso significa menos downtime e maior segurança elétrica. Este documento também referencia normas de EMI/EMC e segurança relevantes como IEC 61000-6-2, IEC 61000-6-4 e IEC 61131-2, além de práticas de confiabilidade (MTBF, watchdog).
Ao longo do texto são incluídas recomendações práticas de instalação, exemplos de mapeamento PDO/SDO, checklist pré-instalação e integrações típicas com SCADA/IIoT (OPC, MQTT). Para aplicações que exigem essa robustez, a série módulo CANopen Slave da ICP DAS é a solução ideal. Confira as especificações e opções comerciais nos CTAs ao final de seções relevantes.
Introdução ao módulo CANopen Slave: visão geral e conceito fundamental (O que é?)

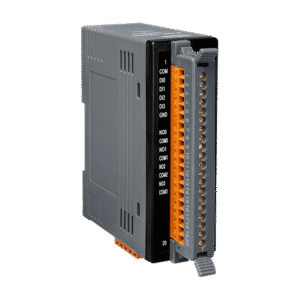

O módulo CANopen Slave é um dispositivo remoto de aquisição/controle que expõe entradas digitais e saídas a relé como objetos CANopen, permitindo que um controlador NMT (por exemplo, PLC ou gateway) monitore e atue sobre sinais de campo sem necessidade de cabos multicondutores de longa distância. Ele atua como um nó escravo (Slave) na topologia CANopen, reportando estados via PDOs e recebendo comandos via SDO ou PDO.
Funcionalmente, o módulo converte sinais wet (com referência a tensão) e dry (contato seco) em dados digitais, fornece relés mecânicos para comutação de carga e garante isolamento galvânico entre canal e barramento para reduzir interferência e riscos de loop de terra. O suporte a serviços CANopen (NMT, SDO, PDO, heartbeat) e configurações de Node ID/baudrate facilita a integração em arquiteturas industriais padronizadas.
Do ponto de vista de projeto, o módulo habilita arquiteturas distribuídas que favorecem modularidade, manutenção e escalabilidade — princípios centrais da Indústria 4.0. Ele é particularmente valioso em sistemas IIoT e SCADA onde a agregação de sinais locais em painéis de controle centralizados precisa ser segura, auditável e compatível com normas industriais.
Principais aplicações e setores atendidos pelo módulo CANopen Slave
O módulo CANopen Slave é amplamente utilizado em automação de máquinas, painéis elétricos, linhas de produção, sistemas de tratamento de água e estações de bombeamento, bem como em soluções de energia e distribuição. Sua capacidade de operar com entradas wet/dry o torna adequado para sensores diversos (nível, fim de curso, detectores de fluxo) e para contatos secos de proteções e relés auxiliares.
Setores como utilities, manufatura discreta, OEMs de máquinas industriais e transporte ferroviário se beneficiam da robustez e do isolamento galvânico que protegem controladores centrais. Em aplicações prediais e de infraestrutura, o módulo permite telemetria econômica e modularização de I/O em racks ou em campo próximo aos sensores.
Na integração IIoT, o módulo funciona como captura edge para envio de dados via gateways CANopen→OPC/Modbus/OPC UA ou via conversores MQTT, permitindo visibilidade em tempo real e análises preditivas. Para operadores que exigem conformidade e baixos custos operacionais, a modularidade é chave para reduzir tempo de manutenção e custo total de propriedade (TCO).
Especificações técnicas do módulo CANopen Slave (tabela resumida)
A tabela abaixo resume parâmetros típicos usados na especificação de um módulo CANopen Slave com 4 entradas digitais isoladas e 4 saídas a relé. Valores devem ser confirmados na folha técnica do modelo específico antes da aquisição.
Tabela: resumo de especificações técnicas (I/O, comunicação, energia, ambientais)
| Parâmetro | Valor típico |
|---|---|
| Entradas digitais | 4 (wet/dry), isoladas |
| Saídas | 4 x relé (SPDT ou SPST) |
| Isolamento canal-barramento | 2500 Vrms (típico) |
| Alimentação | 10 ~ 30 VDC |
| Consumo | < 1 W (sem cargas externas) |
| Comunicação | CANopen (CiA 301), NMT/SDO/PDO/Heartbeat |
| Baudrate CAN | 10 kbps a 1 Mbps |
| Temperatura operação | -25 °C a +70 °C |
| Dimensões | formato slim DIN-rail (ex.: 100 x 22.5 x 75 mm) |
| MTBF | >300.000 horas (estimativa conforme MIL-HDBK-217F) |
| EMC/Imunidade | IEC 61000-6-2 / Emissão IEC 61000-6-4 |
Entradas digitais: detalhes elétricos para wet/dry e isolamento
As entradas wet aceitam tensões digitais típicas (p.ex. 5–24 VDC) e possuem circuito de detecção com limiar definido; verifique se o módulo tem detecção por pull-up interno para 24 VDC. As entradas dry detectam contato seco (fechado/aberto) e normalmente requerem resistor de pull-up ou pull-down configurável no módulo. Para compatibilidade com sensores NPN/PNP, é preciso confirmar a polaridade de detecção.
Eletricamente, as entradas devem oferecer proteção contra transientes, supressão de ESD e filtro de debounce programável para combater ruídos de comutação (importante em painéis industriais com motores/contatores). Recomenda-se o uso de supressores TVS e proteção por fusíveis seletivos nos circuitos de sensor quando aplicável.
Isolamento galvânico típico (canal a barramento) de 2500 Vrms reduz risco de loops de terra e falhas de isolamento, protegendo o controlador CANopen. Para aplicações em ambientes severos, confirme conformidade com IEC 61131-2 quanto a níveis de imunidade e compatibilidade de sinal.
Saídas a relé: características de carga e limites de comutação
As saídas a relé em módulos CANopen são aptas para comutar cargas AC e DC, com limites típicos como 5 A a 250 VAC ou 5 A a 30 VDC, variando conforme o relé. Os contatos podem ser SPDT ou SPST com capacidades de carga especificadas na folha técnica. Use relés auxiliares para cargas indutivas maiores e considere a vida mecânica/eletrônica do relé (ciclos) ao projetar o sistema.
Recomenda-se proteção contra arcos em cargas indutivas (indutores, solenóides, contatoras) através de diodos flyback para DC, RC snubbers ou supressão por varistores para AC. Inclua tempos de comutação e bounce no projeto de lógica quando os relés são usados para sequenciamento crítico, especialmente se a aplicação exige sincronismo preciso.
Para confiabilidade, projete circuitos de proteção adicionais (fusíveis, disjuntores, supressores) e considere a dissipação térmica do conjunto. A documentação do fabricante deve ser consultada para determinar o tempo máximo de comutação e a capacidade de corrente nas condições de temperatura e tensão reais.
Comunicação CANopen: parâmetros e serviços suportados (NMT, SDO, PDO)
O módulo implementa o perfil CANopen (CiA 301) com suporte a serviços essenciais: NMT (Network Management) para controle de estados de nó (Operational, Pre-Operational, Stopped), SDO para leitura/escrita de objetos do dicionário (configuração e parâmetros) e PDO para troca de dados em tempo real (event-driven ou cíclica). Suporta também heartbeat/guarding para monitoramento de disponibilidade.
Parâmetros típicos configuráveis incluem Node ID, baudrate (10 kbps–1 Mbps), mapeamento de PDOs (número e conteúdo dos PDOs), filtros e timeouts. A configuração pode ser feita via SDO ou ferramenta de configuração do fabricante, e é recomendável definir Node IDs estáticos em sistemas críticos para evitar conflitos.
Exemplos de mapeamento: entradas digitais → PDO1 (1 byte com bits 0–3 para entradas), saídas relé → PDO2 (1 byte para comandos), com SDOs dedicados para temporizadores, debounce, e diagnósticos. A interoperabilidade com gateways CANopen→OPC/Modbus depende do mapeamento consistente e do uso de padrões CiA para objetos comumente utilizados.
Ambiente, certificações e robustez
Os módulos são projetados para operar em faixas industriais (ex.: -25 °C a +70 °C) e resistir a choques e vibrações típicos de painéis DIN-rail. Certificações de EMC/Imunidade como IEC 61000-6-2/6-4 são comuns, e também é desejável conformidade com normas de segurança elétrica e compatibilidade eletromagnética. Verifique certificações específicas na folha técnica.
Para ambientes úmidos ou corrosivos, avalie grau de proteção físico (IP20 em módulos DIN-rail; requer caixas seladas para IP65/66). Considere também o impacto de altitude e temperatura sobre a corrente máxima dos relés e o MTBF operacional. A robustez é complementada por watchdogs internos e registros de diagnóstico via SDO/PDO.
Testes de conformidade (ensaio de descarga eletrostática, surto, radiado, aterramento) ajudam a garantir operação confiável. Em projetos críticos, inclua redundância de barramento e planos de manutenção preventiva conforme políticas de gestão de ativos.
Importância, benefícios e diferenciais do módulo CANopen Slave
Escolher um módulo CANopen Slave confiável reduz custos de fiação, facilita a manutenção e aumenta a disponibilidade do sistema. Isolamento galvânico, flexibilidade para entradas wet/dry e a presença de relés proporcionam integração direta com sensores e atuadores tradicionais sem demanda por condicionadores de sinal adicionais.
A integração CANopen garante interoperabilidade com grande ecossistema de dispositivos industriais, reduzindo tempo de engenharia em topologias distribuídas. Benefícios operacionais incluem diagnósticos remotos imediatos, watchdogs para recuperação automática e facilidade de substituição em campo graças ao Node ID e à configuração padronizada.
Os diferenciais competitivos estão na qualidade do suporte técnico, na documentação detalhada (incluindo exemplos de PDO/SDO), e na robustez elétrica que aumenta o ROI ao reduzir falhas e tempo de parada. A ICP DAS, por exemplo, fornece suporte e ferramentas que aceleram POCs e validação em campo.
Benefícios operacionais e de projeto
Do ponto de vista de projeto, há redução significativa de cabeamento e terminais em painéis, simplificando layout e diminuindo custos de montagem. Modularidade permite expansão incremental do sistema sem grandes retrabalhos. Para operações, o ganho é em diagnosticar falhas na borda com menor tempo MTTR (Mean Time To Repair).
Em manutenção, o uso de diagnósticos via SDO/PDO e logs facilita o planejamento de intervenções, reduzindo paradas não programadas. Além disso, a possibilidade de parametrizar debounce e filtros localmente aumenta a robustez frente a ruídos elétricos.
A interoperabilidade com gateways e ferramentas SCADA reduz o tempo de integração e permite alavancar dados para análise preditiva — um requisito comum em projetos IIoT e Indústria 4.0.
Diferenciais frente a concorrentes e ROI esperado
Diferenciais técnicos incluem isolamento reforçado, opções de wet/dry em uma única unidade, e implementação completa de serviços CANopen (incluindo heartbeat). Comparado a módulos sem isolamento ou com apenas entradas ou saídas, a solução completa reduz a necessidade de componentes adicionais e aumenta a confiabilidade.
ROI pode ser avaliado por redução de cabeamento, tempo de engenharia e custos de manutenção. Projetos típicos recuperam o investimento em meses a poucos anos dependendo do escopo (redução de downtime e menores custos de montagem são fatores-chave).
Guia prático: instalação, configuração e módulo CANopen Slave
A instalação começa com checklist pré-instalação, verificação de alimentação, e determinação de Node ID/baudrate. Ao montar em trilho DIN, assegure-se de espaço para dissipação e rotas de cabos separadas para sinais e potência. Siga boas práticas de aterramento e segregação de fontes de ruído.
A configuração CANopen envolve atribuir Node ID via DIP switches ou SDO, definir baudrate e mapear PDOs. Utilize ferramentas de configuração fornecidas pela ICP DAS para ajustar debounce, timeouts e filtros. Valide a rede com ferramenta de escaneamento CANopen antes de operar.
Em campo, realize testes de comutação de entradas e saídas com cargas representativas e monitore logs via SDO/PDO. Crie procedimentos de backup para parâmetros e rotinas de recuperação para minimizar tempo de inatividade.
Checklist pré-instalação e ferramentas necessárias
- Ferramentas: multímetro, alicates de crimpagem, chaves de torque, analisador CAN (opcional).
- Materiais: terminais ferrule, cabos blindados para CAN, fusíveis e acessórios DIN-rail.
- Verificações: tensão de alimentação correta, integridade do barramento CAN (terminação 120Ω), Node IDs livres.
Verifique também polaridade de sensores wet e teste entradas dry com resistores de pull-up conforme especificação. Documente mapeamentos antes da energização.
Conexão elétrica: como ligar entradas digitais wet/dry e saídas relé com segurança
- Entradas wet: conecte +24V ao sensor e retorno ao canal de entrada; confirme se há pull-up interno.
- Entradas dry: conecte um lado do contato ao entrada e outro ao GND ou referência conforme manual; se necessário configure pull-up interno.
- Saídas relé: conecte cargas entre COM e NO/NC; proteja cargas indutivas com supressores.
Sempre coloque fusíveis e proteção contra sobrecorrente nas linhas de carga. Mantenha condutores de potência separados de sinais para reduzir interferência.
Configuração CANopen: definir Node ID, baudrate e modos NMT
Defina Node ID via DIP-switch ou SDO; escolha baudrate compatível com comprimento do barramento (ex.: 1 Mbps para curtas distâncias). Configure NMT para operação segura (heartbeat e timeouts) e defina modo inicial (Pre-Operational para testes via SDO).
Use SDO para gravar parâmetros persistentes (debounce, mapeamento de PDO). Habilite heartbeat para detecção rápida de nó offline e configure guard timeouts no master.
Mapeamento de PDO/SDO e fluxo de dados (exemplo passo a passo)
Exemplo: mapeie entradas digitais (bits 0–3) para PDO1 (1 byte) e saídas relé para PDO2 (1 byte). Master lê PDO1 periodicamente ou via evento; para comandos críticos, use SDO para escrever parâmetros de tempo.
Passos:
- Entrar em Pre-Operational;
- Configurar mapeamento SDO;
- Salvar e passar para Operational;
- Monitorar via PDOs.
Com esse mapeamento, integrações SCADA são simplificadas e latência reduzida.
Testes, diagnóstico e manutenção preventiva
Teste LED indicadores de status CAN, alimentação e I/O; verifique logs de SDO para erros. Realize testes cíclicos de comutação de relés com cargas simuladas durante comissionamento. Planeje inspeções anuais de conexões e limpeza de trilhos.
Monitore variáveis críticas via SCADA/IIoT e alerte sobre anomalias. Mantenha firmware atualizado e backups de configuração.
Integração com sistemas SCADA/IIoT e módulo CANopen Slave
Integre o módulo via gateways CANopen→OPC/Modbus/OPC UA para que dados de I/O fiquem disponíveis em SCADA. Escolha gateway que suporte o mapeamento feito e traduza PDOs de forma eficiente, preservando tempos de ciclo.
Para fluxos IIoT, use um gateway que colete PDOs e publique payloads MQTT para brokers locais ou na nuvem. Edge computing (Node-RED, gateways edge) pode agregar, filtrar e aplicar lógica local antes de encaminhar aos sistemas centrais.
Segurança: segmente redes industriais, use VLANs e firewalls para separar CANopen/fieldbus do IT, e proteja gateways com autenticação e atualizações. Monitore integridade do dispositivo via heartbeats e logs.
Integração via gateway CANopen → OPC, Modbus, OPC UA
Gateways traduzem PDO/SDO para tags OPC ou registradores Modbus. Escolha gateways que suportem configuração de PDO dinâmica e reconexão automática. Teste latência e perda de pacotes em cenário real.
Fluxos IIoT: MQTT, Node-RED e coleta edge
Exemplo de fluxo: módulo → gateway CANopen → broker MQTT local → plataforma cloud. Use Node-RED no edge para normalizar dados, aplicar rules e gerar alarmes locais antes do envio.
Segurança, monitoramento remoto e melhores práticas de rede
Implemente segmentação de rede, controle de acesso e monitore logs via SIEM. Atualize firmwares e mantenha políticas de senha e acesso seguro para evitar ataques ao nível de fieldbus.
Exemplos práticos de uso do módulo CANopen Slave
Caso 1: monitoramento de painéis elétricos com entradas wet/dry
Arquitetura: sensores de porta, status de disjuntores e alarmes conectados às entradas wet/dry; módulo perto do painel envia estados via CANopen para PLC. Ganhos: redução de cabeamento e resposta rápida a eventos de proteção.
Caso 2: controle de linhas de produção com saídas a relé
Exemplo: relés comandam válvulas e motores auxiliares; PLC envia comandos via PDO para relés. Tempo de resposta depende do ciclo CANopen e mapeamento PDO — adequado para controle discreto não crítico de tempo.
Caso 3: telemetria remota para estações de tratamento/energia
Módulo captura entradas digitais de sensores locais e envia via gateway para centro de controle. Agregação local reduz largura de banda e permite decisões autônomas simples (ex.: desligamento por falha detectada).
Comparação técnica e erros comuns com produtos ICP DAS similares
Comparativo objetivo: módulo CANopen Slave vs outros módulos ICP DAS
Critérios: número de I/O, isolamento, robustez de relé, suporte CANopen completo. Use módulos com isolamento e capacidade de wet/dry se houver diversidade de sensores; prefira módulos com ferramentas de configuração e suporte técnico local para reduzir riscos.
Erros de projeto e instalação frequentes (e como evitá-los)
Erros típicos: Node ID duplicado, terminação CAN ausente, aterramento inadequado, mapeamento de PDO incorreto e falta de proteção de cargas indutivas. Solução: checklist, verificação com analisador CAN, e proteção elétrica adequada.
Detalhes técnicos avançados: debounce, filtragem, proteção EMI e watchdog
Ajuste debounce para evitar leituras falsas; implemente filtros de hardware/software. Proteções EMI (cabos blindados, separação de sinais, supressão de transientes) e watchdogs incrementam disponibilidade.
Conclusão estratégica e chamada para ação: solicite cotação ou entre em contato
O módulo CANopen Slave da ICP DAS oferece uma solução robusta para integrar entradas digitais wet/dry e saídas a relé em redes CANopen, com isolamento e funcionalidades que atendem às exigências de automação industrial, utilities e IIoT. A adoção reduz custos de cabeamento, facilita manutenção e aumenta a disponibilidade operacional.
Próximos passos: avaliar requisitos de I/O, realizar POC com um nó em bancada, validar mapeamento PDO e integrar a um gateway para teste SCADA/IIoT. Para aplicações que exigem essa robustez, a série módulo CANopen Slave da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico em: https://www.lri.com.br/aquisicao-de-dados/modulo-canopen-slave-4-entradas-digital-isoladas-wet-dry-e-4-saidas-a-rele.
