Introdução
O cabo DB9 RS‑232 com Ferrite Core é um cabo serial blindado que conecta equipamentos legacy através da interface RS‑232, integrando conectores DB9 macho → DB9 fêmea e um núcleo de ferrite (ferrite core) para supressão de interferência eletromagnética (EMI). Neste artigo técnico você encontrará definições, pinout, especificações elétricas e mecânicas, além de aplicações industriais e boas práticas de instalação para garantir integridade de sinal em ambientes ruidosos. Palavras‑chave tratadas aqui: cabo DB9 RS‑232 com Ferrite Core, DB9 RS‑232, cabo serial blindado, ferrite core, cabo DB9 macho para fêmea.
A interface RS‑232 continua presente em PLCs, RTUs, instrumentos de campo e equipamentos de teste — portanto, a escolha correta do cabo impacta diretamente a confiabilidade de comunicação em SCADA, IIoT e Indústria 4.0. Neste contexto, conceitos como imunidade EMI (IEC 61000‑4‑6), compatibilidade eletromagnética (EMC) e conformidade com normas de segurança (ex.: IEC/EN 62368‑1) são relevantes para assegurar interoperabilidade. Também abordaremos indicadores de confiabilidade como MTBF e métricas de projeto para redução de erro de comunicação.
A proposta é entregar um guia prático e abrangente para engenheiros de automação, integradores e compradores técnicos, com tabelas de especificações, procedimentos de instalação (inclui cabo DB9, ferrite core, RS‑232), exemplos de integração com gateways ICP DAS e estudos de caso. Ao longo do texto haverá links técnicos e CTAs para produtos ICP DAS e para páginas técnicas da LRI, além da referência para leitura complementar.
Introdução ao cabo DB9 RS‑232 com Ferrite Core — O que é o cabo DB9 RS‑232 com Ferrite Core?

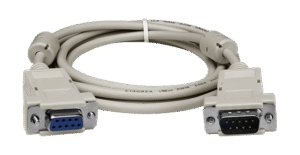

O cabo DB9 RS‑232 com Ferrite Core é composto por um par de conectores DB9 (macho e fêmea), condutores trançados com blindagem e um ferrite core do tipo split‑core montado externamente para supressão de ruído de alta frequência. O ferrite atua como indutância variável, atenuando correntes de modo comum geradas por fontes de EMI em ambientes industriais. Essa combinação preserva os níveis de sinal definidos pelo padrão EIA/TIA‑232 e aumenta a imunidade a interferências conduzidas e irradiadas.
Tecnicamente, o ferrite core reduz componentes de alta frequência que podem causar erros de framing e CRC em transmissões seriais. Em instalações que exigem conformidade EMC, recomenda‑se considerar normas como IEC 61000‑4‑2 (ESD), IEC 61000‑4‑3 (imunidade por radio‑freqüência) e realizar testes de conformidade quando o cabo integra sistemas que precisam de certificações como CE ou RoHS. A escolha do ferrite (material Mn‑Zn vs Ni‑Zn) e sua posição no cabo influenciam diretamente no desempenho de supressão.
Operacionalmente, o cabo é ideal para conexões de curta a média distância entre instrumentos e controladores, tipicamente submetendo RS‑232 a taxas de 9,6 kbps até 115,2 kbps ou superiores dependendo do comprimento e qualidade do condutor. Para aplicações críticas, o uso de cabo blindado com ferrite core reduz a necessidade de retrabalhos, minimiza downtime e facilita a integração com gateways e conversores de protocolo em arquiteturas SCADA/IIoT.
Principais aplicações e setores atendidos pelo cabo DB9 RS‑232 com Ferrite Core
O cabo é empregado em ambientes onde a robustez física e imunidade EMI são requisitos: automação industrial, SCADA em utilities (água, energia), telecomunicações, laboratório, transporte e equipamentos de medição. Para cada setor, o ferrite core faz a diferença em ambientes com motores, inversores, drives e fontes chaveadas que geram ruído de modo comum. A blindagem garante que sinais RS‑232 não sofram degradação por acoplamento eletrostático ou por radio‑freqüência.
Na prática, em utilities e usinas termo/hidrelétricas, RTUs e PLCs conectados via RS‑232 podem sofrer interrupções por ruído; o cabo DB9 com ferrite reduz falhas intermitentes e alarmes spúrios. Em fábricas e OEMs, o ganho é em tempo de atividade e menor necessidade de manutenção preventiva. Em laboratórios e bancos de teste, a previsibilidade de comunicação é essencial para automações de teste e aquisição de dados.
Abaixo listamos setores e cenários objetivos onde o cabo se destaca:
- Automação industrial: conexão de I/O serial, painéis HMI, consola de programação de PLC.
- SCADA/Utilities: ligação de RTU, modems e multiplexadores seriais.
- Telecomunicações: equipamentos legacy e modems.
- Transporte e ferroviário: unidades de diagnóstico e controle a bordo.
- Instrumentação e laboratórios: equipamentos de medição que exigem estabilidade de enlace.
Aplicações em automação e controle (PLC, RTU, I/O)
Em redes de campo, o cabo conecta PLCs, RTUs e módulos de I/O a painéis e gateways, garantindo comunicação confiável para lógica de controle e telemetria. A presença de ferrite limita erros de comunicação causados por fontes chaveadas próximas, assegurando que leituras analógicas e comandos digitais cheguem sem perda.
Exemplos práticos incluem ligação de módulos ICP DAS I‑8K a controladores via portas RS‑232 para programação inicial ou debug, e uso em bancadas de manutenção onde o cabo é submetido a movimentações e vibração. A robustez mecânica do conector DB9 e a blindagem do cabo ajudam a prolongar MTBF do sistema.
Recomenda‑se que plaquetas de aterramento e práticas de roteamento minimizem loops de terra; o ferrite não corrige problemas de aterramento, por isso projeto de cabeamento e proteção diferencial são igualmente importantes.
Uso em telecomunicações, instrumentação e equipamentos de teste
Telecom e instrumentação demandam baixa taxa de erro e previsibilidade temporal; o ferrite core fornece atenuação de ruído EMI, essencial em racks densos de equipamentos. Em bancos de teste, a repetibilidade das medições depende de enlaces seriais livres de jitter e erros de bits.
Equipamentos médicos e de laboratório que usam RS‑232 podem exigir certificações como IEC 60601‑1 para segurança elétrica; embora o cabo por si não garanta conformidade do sistema, sua qualidade e certificações (ex.: RoHS, CE) contribuem para a aprovação do conjunto. Sempre verificar requisitos normativos do equipamento final.
Para aplicações críticas, recomenda‑se testes de aceitação (FAT/SAT) com verificação de taxa de erro e simulação de interferência para validar o ferrite core e a blindagem sob condições reais de operação.
Especificações técnicas do cabo DB9 RS‑232 com Ferrite Core — tabela detalhada
A tabela a seguir sumariza as especificações elétricas, mecânicas e ambientais típicas encontradas em fichas técnicas ICP DAS para cabos DB9 com ferrite. Verifique a ficha técnica específica do modelo antes de aplicar em projeto.
| Parâmetro | Valor típico | Observações |
|---|---|---|
| Conector | DB9 macho → DB9 fêmea | Metal shell com parafusos de fixação |
| Pinos / Pinout | 9 pinos (RS‑232 padrão) | Pinout padrão DTE/DCE (TX/RX, GND, RTS/CTS opcionais) |
| Comprimentos disponíveis | 0,5 m / 1,0 m / 2,0 m / 3,0 m | Outras comprimentos sob pedido |
| Bitrate / compatibilidade | RS‑232 até 115,2 kbps (tipicamente) | Dependente do comprimento e do AWG |
| Blindagem | Trançado + folha metálica | Reduz acoplamento capacitivo |
| Ferrite core | Split‑core Mn‑Zn, Ø ~20–25 mm | Atenuação de modo comum em MHz |
| Bitola do cabo | 26 ~ 28 AWG | Condutores sólidos ou trançados; impedância não crítica RS‑232 |
| Temperatura de operação | −20 °C a +70 °C | Armazenamento: −40 °C a +85 °C |
| Classificação IP | Não aplicável (cabo) | Conectores podem ter opções com IP65 sob pedido |
| Certificações | CE, RoHS | Verificar ficha para certificações adicionais |
Tabela de especificações (sugestão de colunas)
A organização acima segue o layout Parâmetro | Valor | Observações para consulta rápida em projeto. Para seleção do modelo, priorize comprimento, presença de blindagem, tipo de ferrite (split vs moldado) e qualidade do conector (metal vs plástico), que impactam MTBF e facilidade de uso em painéis. Anote que RS‑232 não define impedância característica como TTL/RS‑485; escolha AWG e blindagem conforme requisitos de flexibilidade e desgaste.
Para aplicações com requisitos de EMC estritos, verifique datasheet para curvas de atenuação do ferrite (dB vs frequência) e considerar testes segundo IEC 61000‑4 séries. Sempre solicitar relatórios de teste do fornecedor quando necessário.
Observações sobre testes e tolerâncias
Critérios de aceitação incluem continuidade elétrica, resistência de isolamento, teste de pinos cruzados e teste de desempenho de comunicação em laboratório com sinal compatível. Tolerâncias mecânicas para dimensões do conector e resistência a tração são normalmente informadas na ficha técnica e devem ser consideradas em especificações de compra.
Recomenda‑se realizar um teste de loopback e medição de BER (bit error rate) em campo após a instalação, além de inspeção visual periódica dos ferrites split‑core (ver se estão corretamente fechados e sem trincas). A substituição preventiva é indicada em ambientes com vibração ou exposição a solventes.
Consulte sempre a folha de dados do modelo específico ICP DAS para valores reais de MTBF, curvas de atenuação do ferrite e relatórios de conformidade EMC.
Importância, benefícios e diferenciais do cabo DB9 RS‑232 com Ferrite Core
A principal vantagem técnica é a redução de interferência EMI, que se traduz em menor latência de retransmissão, diminuição de erros de comunicação e menos intervenções de manutenção. Em ambientes industriais, isso melhora a disponibilidade do sistema e reduz custos operacionais. O ferrite core é particularmente eficaz em suprimir ruído de modo comum que não é eliminado apenas pela blindagem.
Além disso, a robustez mecânica do conector DB9 e a qualidade do cabo (conectores metálicos, parafusos de fixação) ampliam o MTBF do sub‑sistema de comunicação. Para compradores, o retorno sobre investimento (ROI) aparece na redução de chamados de manutenção e na maior previsibilidade operacional de SCADA/IIoT. Em muitos projetos de integração, um cabo de qualidade evita retrabalhos caros.
Os diferenciais ICP DAS incluem testes de qualidade em bancada, documentação técnica detalhada, e compatibilidade comprovada com gateways e módulos da família ICP DAS. O suporte técnico da ICP DAS oferece auxílio na seleção do cabo adequado para cada aplicação, incluindo recomendações sobre posicionamento do ferrite e roteamento para minimizar loops de terra.
Benefícios técnicos comprovados
Benefícios medíveis incluem menor BER, menor número de alarms por falha de comunicação e melhoria na estabilidade do link durante eventos de EMI. Em medições comparativas, cabos com ferrite podem reduzir os níveis de ruído em centenas de kHz a dezenas de MHz conforme o material do núcleo e a geometria do cabo.
Do ponto de vista operacional, a redução de falsos positivos em diagnósticos e alarmes permite priorizar intervenções reais, melhorando SLA e confiabilidade. A compatibilidade com RS‑232 legacy é crucial para migração gradual para IIoT sem substituição imediata de equipamentos.
Para aplicações que exigem essa robustez, a série de cabos com ferrite da ICP DAS é a solução ideal. Confira as especificações e opções de comprimento na página de produto da LRI.
Diferenciais ICP DAS (qualidade, suporte e compatibilidade)
ICP DAS dispõe de histórico comprovado em soluções de I/O e comunicação industrial; seus acessórios são testados para interoperar com seus gateways e conversores de protocolo. O canal de suporte técnico oferece orientação sobre pinout DTE/DCE, aterramento e mitigação de EMI, auxiliando integradores a reduzir tempo de comissionamento.
Garantia de qualidade, disponibilidade de peças e documentação (pinout, desenhos mecânicos, curvas de atenuação do ferrite) são diferenciais para projetos críticos. Além disso, a combinação com acessórios LRI/ICP permite soluções completas para SCADA e IIoT.
Para ver opções de cabeamento e acessórios com ferrite, visite a página do produto no site da LRI, incluindo o cabo DB9 macho para fêmea com ferrite core.
(CTA produto 1) Para aplicações que exigem essa robustez, a série cabo DB9 RS‑232 com Ferrite Core da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite cotação: https://www.lri.com.br/comunicacao-de-dados/cabo-db9-macho-para-femea-com-ferrite-core-rs-232
(CTA produto 2) Veja também opções complementares de adaptadores e conversores serial para RS‑232/RS‑485 no catálogo LRI: https://www.lri.com.br/comunicacao-de-dados
Guia prático de uso do cabo DB9 RS‑232 com Ferrite Core: Como instalar, configurar e manter (inclui cabo DB9, ferrite core, RS‑232)
A instalação correta começa por verificar pinout DTE/DCE, assegurar conexão mecânica firme e posicionar o ferrite core próximo à extremidade do cabo, preferencialmente junto ao conector do equipamento que sofre maior interferência. Evite laços de cabo longos e paralelismo com cabos de potência; rotas dedicadas com separação física minimizam acoplamento.
Configuração da porta serial RS‑232 (baud rate, parity, stop bits) deve ser acordada entre os dispositivos antes do comissionamento. Parâmetros típicos incluem 115200/8/N/1 para dispositivos modernos ou 9600/8/N/1 para instrumentos legacy. Testes de enlace e loopback são recomendados após instalação para validar comunicação e medir BER.
Para manutenção, inspecione periodicamente o ferrite (split‑core fechado corretamente), integridade da blindagem e torque dos parafusos do conector DB9. Limpeza com solventes neutros e substituição do cabo em caso de dano mecânico prolongam vida útil. Documente testes e substituições como parte do plano de manutenção preventiva.
Instalação passo a passo — montagem física e pinagem
1) Verifique se o equipamento é DTE ou DCE; use pinout padrão (p.ex., pino 2 = RX, pino 3 = TX, pino 5 = GND) ou o esquema do fabricante.
2) Posicione o ferrite core o mais próximo possível do conector do equipamento sujeito ao ruído; feche o split‑core até travar.
3) Fixe o DB9 com parafusos para evitar desconexões por vibração; use arruelas de bloqueio em ambientes com choque.
Evite conectar múltiplos fios terra entre dispositivos que causem loop de terra. Se necessário, use isoladores ópticos ou conversores quando dispositivos tiverem referências de terra muito distintas.
Configuração de comunicação RS‑232 (baud, parity, stop bits)
Parâmetros típicos: baud 9.600–115.200 bps, data bits 7 ou 8, parity None/Even/Odd, stop bits 1 ou 2. Ajuste o baud para o maior valor suportado por ambos os dispositivos sem aumentar BER; faça validação com testes de carga e tráfego. Use utilitários de terminal (PuTTY, Tera Term) para diagnóstico inicial.
Se ocorrer perda de dados ou framing errors, reduza o baud rate e verifique integridade física do cabo (resistência de condutor, continuidade entre pinos). Em casos de sinais invertidos, confirme se está usando adaptador DTE↔DCE correto.
Manutenção, limpeza e verificação do ferrite core
Inspecione o ferrite core para rachaduras, sinais de sobreaquecimento ou perda de travamento. Em ambientes corrosivos, prefira modelos com revestimento protetor. Para limpeza, use pano seco ou álcool isopropílico; evite solventes agressivos que possam fragilizar o material do ferrite.
Substituição preventiva recomendada em intervalos programados (ex.: inspeção anual) dependendo de vibração e temperatura de operação. Documente MTTR e MTBF no sistema de gestão de ativos para prever necessidades de estoque.
Integração com sistemas SCADA/IIoT usando o cabo DB9 RS‑232 com Ferrite Core
A integração consiste em mapear portas seriais RS‑232 de equipamentos para concentradores de dados, gateways IIoT ou servidores de protocolo. O cabo DB9 com ferrite garante que os sinais físicos cheguem ao gateway sem degradação, permitindo que o software de coleta (OPC, Modbus RTU over serial) funcione corretamente. Em arquiteturas modernas, a conversão para Ethernet/MQTT faz o tráfego serial transitório para redes IIoT.
Ao integrar com gateways ICP DAS, é essencial configurar corretamente portas seriais e buffers para evitar perda de dados em picos de tráfego. A tradução de protocolos (p.ex., Modbus RTU → Modbus TCP) deve preservar timeouts e retry counts para manter consistência de dados em SCADA. Testes de ponta a ponta são mandatórios para confirmar latência e integridade.
Além disso, boas práticas de segurança (segmentação de rede, uso de VPNs e controle de acesso) devem ser adotadas quando dados serializados são expostos à camada IIoT. O uso de cabo DB9 com ferrite reduz falsas detecções de falhas atribuíveis a EMI, simplificando troubleshooting e reduzindo falsos positivos nos dashboards.
Protocolos e mapeamento RS‑232 para SCADA
Protocolos comuns: Modbus RTU, ASCII personalizado e protocolos proprietários. O mapeamento consiste em configurar endereços, registradores e conversores de dados no gateway. Para Modbus RTU, atenção aos parâmetros de paridade e timeout; mismatch resulta em exceções e retransmissões.
Ferramentas de diagnóstico do gateway e logs de camada serial ajudam a isolar problemas: verificar se pacotes chegam ao gateway e se são convertidos corretamente para Modbus TCP/OPC UA. Documente offsets e escalas de engenharia para evitar erros de interpretação de valores.
Conexão com gateways IIoT ICP DAS e conversores de protocolo
Os gateways ICP DAS suportam múltiplas portas seriais; ao conectar via DB9, verifique pinagem e proteções contra sobretensão. Configure buffers e prioridades de leitura para garantir que dados críticos não sejam descartados. Em cenários com ruído, atue no posicionamento do ferrite e na blindagem.
Use frameworks de ingestão que suportem reconexão automática e armazenamento em buffer local para garantir que eventos não sejam perdidos em perda momentânea de link. Considere regras de retry e escalonamento para integração com sistemas MES/ERP.
Boas práticas para reduzir latência e perda de pacotes
- Mantenha cabos curtos e rotas separadas de cabeamento de potência.
- Posicione ferrite cores próximos ao equipamento com maior susceptibilidade.
- Configure timeouts e retries adequadamente no gateway; evite timeouts muito curtos que geram overload de retransmissão.
Realize testes em campo com geração de carga para validar latência e throughput. Em projetos críticos, inclua monitoramento ativo do BER e alarmes para degradação de link.
Exemplos práticos de uso do cabo DB9 RS‑232 com Ferrite Core — Estudos de caso e tutoriais
A seguir apresentamos exemplos práticos com passos de implementação, diagramas simplificados e dicas de troubleshooting para uso direto em campo. Esses casos ajudam a transferir teoria para prática em projetos industriais e de teste.
Caso 1 — Ligação de RTU a PLC via RS‑232 (tutorial passo a passo)
1) Identifique DTE/DCE e selecione o cabo DB9 macho→fêmea com ferrite.
2) Configure baud/parity/stop bits iguais em RTU e PLC (ex.: 9600/8/N/1).
3) Instale ferrite próximo ao RTU, fixe DB9 e realize teste de loopback e leitura de registradores.
Diagrama simplificado:
[RTU]–DB9(M)===|Ferrite|===DB9(F)–[PLC]
Valide com ferramentas de captura serial e monitore CRC/erros. Se ocorrerem problemas, troque o cabo por curto período para isolar EMI vs falha física.
Caso 2 — Integração de instrumento serial em plataforma IIoT
Conecte instrumento serial ao gateway ICP DAS via cabo DB9 com ferrite; configure gateway para converter Modbus RTU para MQTT. No gateway, mapeie registradores, normalize unidades e publique no broker MQTT. Verifique QoS e políticas de retenção.
Teste de ponta a ponta: gere leitura conhecida no instrumento e confirme recepção na nuvem. Em presença de ruído, ajuste posição do ferrite ou reduza baud rate.
Diagnóstico rápido — como identificar falhas de comunicação e corrigi‑las
Checklist de diagnóstico:
- Verificar continuidade entre pinos com multímetro.
- Testar loopback no conector (short 2↔3 conforme DTE/DCE).
- Trocar cabo por conhecido bom; se melhora, problema no cabo/ferrite.
- Checar logs do gateway para framing errors.
Use ferramentas de captura serial e utilitários de BER para quantificar problema; documente e substitua cabos danificados.
Comparações técnicas e erros comuns — cabo DB9 RS‑232 com Ferrite Core vs produtos similares da ICP DAS e alternativas (cabo DB9, ferrite core, RS‑232)
A comparação objetiva deve considerar blindagem, tipo de ferrite, qualidade do conector e suporte técnico. Cabos ICP DAS tendem a oferecer ferrite split‑core de material otimizado para banda de frequência industrial e conectores metálicos com parafusos, enquanto alternativas genéricas podem economizar custo sacrificando desempenho EMC e durabilidade.
Erros comuns incluem aterramento inadequado, mismatch de parâmetros seriais (baud/parity), e posicionamento incorreto do ferrite (muito distante do conector). Outro erro recorrente é depender exclusivamente do ferrite para corrigir problemas de roteamento ou loops de terra — o ferrite é mitigador, não solução completa para más práticas de cabeamento.
A tabela comparativa a seguir resume critérios decisórios:
| Critério | Cabo ICP DAS (com ferrite) | Alternativa genérica |
|---|---|---|
| Blindagem | Trança + folha | Opcional/leve |
| Ferrite | Material otimizado, split‑core | Nem sempre presente |
| Conector | Metal com parafusos | Plástico comum |
| Suporte | Documentação e assistência técnica | Limitado |
| Custo | Maior | Menor |
| Robustez | Alta | Variável |
Erros comuns ao usar cabos RS‑232 e como evitá‑los
- Aterramento inadequado → Use práticas de aterramento e avoid loops.
- Mismatch de velocidade/paridade → Padronize configurações e documente.
- Ferrite mal posicionado → Posicione próximo ao equipamento ruidoso.
Treinamento da equipe de instalação e checklists de aceitação reduzem falhas na comissionamento.
Quando escolher um cabo ICP DAS vs alternativas genéricas
Escolha ICP DAS quando a aplicação exigir alta disponibilidade, certificações e suporte técnico para integração com gateways. Em protótipos ou testes de bancada, alternativas genéricas podem ser aceitáveis, porém para produção e ambientes industriais recomenda‑se optar por cabos certificados para reduzir risco operacional.
Conclusão
O cabo DB9 RS‑232 com Ferrite Core é uma peça crítica para garantir comunicação serial confiável em ambientes industriais e de utilidade pública. Além de atenuar EMI, a combinação de blindagem e conectores robustos aumenta MTBF e reduz custos operacionais. Este guia ofereceu especificações, práticas de instalação (inclui cabo DB9, ferrite core, RS‑232), integração com SCADA/IIoT e casos práticos.
Para projetos que demandam robustez comprovada, recomenda‑se optar por cabos com ferrite split‑core e documentação técnica do fabricante. Consulte as fichas técnicas ICP DAS para dados detalhados e testes EMC aplicáveis ao seu projeto, e entre em contato com suporte técnico para recomendações específicas de roteamento e compatibilidade.
Pergunte nos comentários ou solicite uma cotação técnica — queremos ajudar no seu projeto. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
