Introdução
Apresento aqui um guia técnico e prático sobre o módulo com 4 saídas analógicas ICP DAS, pensado para engenheiros de automação, integradores e equipes de TI industrial. No primeiro parágrafo já uso a palavra-chave principal e secundárias como saídas analógicas 4 canais, 4-20 mA, 0-10 V e Modbus para otimização semântica e relevância técnica.
O conteúdo aborda especificações, aplicações em automação industrial, utilities, IIoT e Indústria 4.0, além de procedimentos de instalação, calibração e integração com SCADA. A abordagem combina normas (ex.: IEC/EN 62368-1, IEC 61000-6-2/4) e métricas como MTBF e precisão.
Incentivo perguntas e comentários técnicos: sua dúvida pode render um exemplo prático aplicado ao seu projeto. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

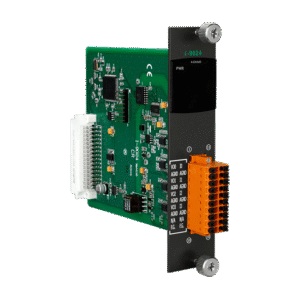

Introdução ao módulo com 4 saídas analógicas — o que é, para que serve e visão geral do produto
O módulo com 4 saídas analógicas é um equipamento de aquisição / geração de sinais que converte dados digitais em sinais analógicos padrão (ex.: 4–20 mA, 0–10 V) para controle de atuadores, inversores e sistemas legados. Ele é usado tanto para saída de setpoints quanto para simulação e calibração de sistemas.
Fisicamente, o módulo costuma ter 4 canais isolados, barramento DIN-rail, LEDs de status e bornes removíveis para fiação segura. Em termos eletrônicos, inclui DACs de alta resolução, condicionamento de sinal, filtros anti-aliasing e isolamento entre canais e terra.
Analogamente a um "tradutor" entre o mundo digital (PLC, controlador lógico) e o mundo analógico (válvulas, drives), o módulo garante integridade e confiabilidade de sinais em ambientes eletromagneticamente ruidosos, respeitando normas EMC e de segurança industrial.
Principais aplicações e setores atendidos pelo módulo com 4 saídas analógicas
O módulo agrega valor em múltiplos segmentos: manufatura, energia, saneamento, indústria farmacêutica e OEMs. Ele facilita retrofit de painéis, controle de processos contínuos e integração com arquiteturas IIoT.
Em utilities e subestações, as saídas analógicas alimentam relés de controle e interfaces de sinalização. Em linhas de produção, geram setpoints para inversores e reguladores de processo, reduzindo latência e erros por conversão.
Para OEM e laboratórios, o módulo é usado em bancadas de teste para simular sensores e comandar atuadores com precisão. Sua compatibilidade com protocolos industriais e isolamento robusto o torna adaptável a projetos críticos.
Automação industrial e controle de processo — como o módulo resolve necessidades típicas
Na automação, o módulo gera sinais de controle para válvulas, bombas e inversores com resolução e estabilidade necessárias para loops PID. Ele minimiza erros de conversão que afetam tuning e performance.
A capacidade de saída em 4–20 mA e 0–10 V permite interoperabilidade com a maioria dos controladores e sistemas SCADA. O isolamento evita ground loops e degradação do sinal em longas distâncias.
Para processos críticos, a integração com Logic Controllers via Modbus RTU/TCP ou gateways reduz complexidade de I/O distribuído, melhorando MTBF do sistema e simplificando manutenção.
Energia e subestações — usos para sinalização e controle analógico
Em subestações, módulos analógicos fornecem sinais para atuadores de comutação, controladores de tensão e sistemas de monitoramento. A robustez EMC (IEC 61000) é essencial para estes ambientes.
As saídas isoladas previnem interferência causada por loops de terra e transientes de alta energia. A precisão e linearidade da saída reduzem falsos alarms e ajustes indevidos.
Além disso, a compatibilidade com protocolos industriais facilita a exposição de tags para SCADA e sistemas de supervisão, integrando dados analógicos ao histórico e analytics.
Tratamento de água e saneamento — medição, controle de bombas e válvulas
No tratamento de água, o módulo com 4 saídas analógicas controla bombas, dosadores químicos e válvulas de regulagem com sinais padronizados. Escalonamento preciso (scaling) garante dosagens corretas.
A resistência a ambientes úmidos, filtragem de ruído e certificações EMC são primordiais, evitando leituras instáveis e falhas de controle. O isolamento também protege contra surtos ocasionais.
Em sistemas SCADA de estações elevatórias, os sinais analógicos integram-se a rotinas de automação para redução de consumo energético e otimização de processos operacionais.
OEM, retrofit e laboratórios — integração em painéis e bancadas de teste
Para OEMs, o módulo permite oferecer compatibilidade analógica sem redesenhar painéis. Em retrofit, substitui I/O obsoletos por uma solução plug-and-play.
Em laboratórios e bancadas, a precisão e capacidade de simulação (ajuste de offset, ruído, slew rate) permitem testes reproducíveis. Isso acelera validação de sensores e controladores.
A modularidade facilita manutenção e troca em campo, reduzindo tempo de parada e custos de inventário.
Especificações técnicas do módulo com 4 saídas analógicas — tabela completa e comparativa saídas analógicas 4 canais
Abaixo, tabela com especificações típicas encontradas em módulos ICP DAS para saídas analógicas de 4 canais. Valores exemplificativos; consulte ficha técnica do modelo para detalhes.
| Item | Especificação típica |
|---|---|
| Canais | 4 saídas analógicas (individuais, isoladas) |
| Tipos de saída | 4–20 mA, 0–20 mA, 0–10 V (selecionáveis) |
| Resolução DAC | 16 bits |
| Precisão | ±0,05% FS típico |
| Linearidade | ±0,02% FS |
| Isolamento | 1500 Vrms (canal-to-channel), 2500 Vrms (canal-to-power) |
| Velocidade de atualização | até 50 updates/s por canal (configurável) |
| Alimentação | 24 VDC (10–30 VDC) |
| Consumo | ≈ 100–150 mA @ 24 VDC |
| MTBF | > 100.000 horas (estimado) |
| Temperatura operação | -25°C a +70°C |
| EMC / Segurança | CE, RoHS, IEC 61000‑6‑2/4, IEC/EN 62368‑1 (aplicável) |
| Dimensões | Módulo DIN-rail, ~100 x 22.5 x 120 mm |
Notas de aplicação e limites operacionais — temperatura, EMC e certificações relevantes
Operar além de temperaturas especificadas reduz precisão e pode acelerar drift do DAC. Use condicionamento térmico em salas quentes e considere compensação de temperatura.
Em ambientes industriais com alto ruído, preferir sinal corrente (4–20 mA) para imunidade a interferências. Siga recomendações de aterramento em star point para evitar ground loops.
Certificações como IEC 61000‑6‑2/4 (imunidade/emissão) e IEC/EN 62368‑1 (segurança) dão confiança para uso em instalações críticas; verifique a ficha para confirmações específicas.
Checklist técnico para seleção do modelo certo
- Verifique compatibilidade de sinal (4–20 mA vs 0–10 V) com o atuador.
- Confirme necessidade de isolamento e nível de tensão de surto.
- Dimensione taxa de atualização conforme ciclo de controle (PID).
- Cheque certificações EMC e faixa de temperatura para seu ambiente.
- Avalie MTBF e suporte para garantia e firmware.
Importância, benefícios e diferenciais do módulo com 4 saídas analógicas
O uso do módulo reduz erros por conversão digital-analógica e melhora a repetibilidade de controle, impactando diretamente a qualidade de processo. A redução de ruído e drift melhora a performance de loops PID.
Benefícios operacionais incluem estabilidade, precisão, menor necessidade de recalibração e facilidade de integração em arquiteturas heterogêneas. O retorno sobre investimento vem da redução de downtime e manutenção.
Diferenciais ICP DAS incluem qualidade de manufatura, opções de isolamento por canal, suporte a múltiplos protocolos e compatibilidade com ferramentas de configuração, o que facilita integração e manutenção em campo.
Benefícios operacionais (estabilidade, precisão e redução de erros)
A resolução de 16 bits e a baixa deriva térmica proporcionam estabilidade de setpoints. Isso resulta em menor sensibilidade a ruído e melhores respostas em controle.
A robustez física e isolamento ajudam a prevenir falhas causadas por surtos elétricos e loops de terra. Isso significa menos paradas não planejadas.
A padronização de sinais facilita procedimentos de comissionamento e reduz erros humanos na troca de componentes ou atualização de firmware.
Retorno sobre investimento (redução de downtime e custos de manutenção)
Menor necessidade de calibração frequente reduz custos de manutenção. A modularidade diminui tempo de substituição de I/O.
A correta seleção de módulos reduz consumo energético (otimização de bombas e drives) e evita falhas que geram paradas de produção.
O aumento do tempo médio entre falhas (MTBF) e suporte técnico confiável traz ROI mensurável em projetos de médio prazo.
Diferenciais ICP DAS (qualidade de manufatura, opções de isolamento, compatibilidade de protocolos)
ICP DAS oferece linhas com isolamento por canal, firmware testado e documentação técnica extensa. A compatibilidade com Modbus, gateways MQTT e OPC UA facilita integração.
A flexibilidade de seleção de tipos de saída (mA/V) e faixas torna os módulos versáteis para diferentes aplicações industriais.
Suporte técnico e disponibilidade de firmware atualizado garantem manutenção simplificada e conformidade com padrões de segurança.
Guia prático: Como instalar e usar o módulo com 4 saídas analógicas — passo a passo para colocar em operação
Antes da instalação, realize checklist de pré-instalação: verifique tensão de alimentação, compatibilidade de sinais e existência de barramento DIN apropriado. Separe ferramentas isoladas e EPI.
A fiação deve seguir esquemas de aterramento e uso de blindagem para linhas analógicas. Identifique cada canal e faça testes de curto e isolamento antes da energização.
Configure endereçamento (quando aplicável), escalonamento (scaling) e alarmes via software de configuração. Execute calibração e testes funcionais conforme procedimento.
Pré-requisitos e checklist de materiais e ferramentas
- Fonte 24 VDC estável e fusíveis de proteção.
- Ferramentas: chave de torque, multímetro, alicate de crimpar.
- Cabos blindados para sinais analógicos (se necessário).
- Documentação técnica e diagramas elétricos atualizados.
Instalação física e orientações de fiação (diagrama de conexão das 4 saídas analógicas)
Monte o módulo em trilho DIN com espaço para ventilação. Mantenha distância de fontes de calor e de cabos de potência.
Use cabos blindados e faça aterramento em ponto único (star ground). Para 4–20 mA, utilize loop de corrente com resistor de carga adequado para interface com entrada do dispositivo receptor.
Verifique polaridade dos terminais e aperto recomendado pelo fabricante para evitar falsos contatos e ruídos.
Configuração de firmware e parâmetros (endereçamento, scaling, alarmes)
Atribua IDs e parâmetros de comunicação (baudrate, parity) conforme rede Modbus ou TCP. Configure formato de saída (mA/V) e faixa (calibração 0–100% para escala desejada).
Defina alarmes de faixa e limites de segurança com ações (fail-safe, output hold) para proteger equipamentos. Grave configurações e mantenha backup de firmware.
Procedimento de calibração e verificação funcional
Realize calibração em três pontos (0%, 50%, 100%) usando instrumentos rastreáveis. Verifique linearidade e resposta a passos.
Execute testes de injeção de sinal e leitura no receptor final (inversor/PLC) para garantir concordância entre setpoint e saída.
Registre resultados e crie plano de calibração periódica com base em drift observado e criticidade do processo.
Manutenção preventiva e diagnóstico básico de falhas
Inspecione conexões e sinais periodicamente, verifique logs de erros e LEDs de status. Troque módulos suspeitos antes de falha total quando justificar a criticidade.
Use um osciloscópio ou multímetro para diagnosticar ruídos, offsets e deriva. Em caso de ground loops, reavalie aterramento e blindagem.
Mantenha firmware atualizado e registre histórico de manutenção para análises preditivas.
Integração módulo com 4 saídas analógicas com SCADA e IIoT — estratégias e melhores práticas saídas analógicas 4 canais
A integração começa com a definição de tags e mapeamento de canais analógicos para o sistema SCADA. Use nomes padronizados e metadados (unidades, escala, limites).
No edge, coletores com conversão para Modbus TCP ou gateways MQTT simplificam a exposição de dados analógicos para nuvem e historizadores. Implemente TLS e autenticação para segurança.
Combine dados analógicos com telemetria (vibração, temperatura) para analytics e manutenção preditiva na camada IIoT, maximizando eficiência operacional.
Protocolos e interfaces suportadas (Modbus RTU/TCP, gateways MQTT, OPC UA)
Muitos módulos ICP DAS suportam Modbus RTU/TCP nativamente; outros usam gateways para MQTT e OPC UA. Escolha protocolo conforme arquitetura existente.
Gateway edge pode converter Modbus RTU de múltiplos módulos para Modbus TCP ou MQTT, reduzindo tráfego serial e ponto de falha.
Considere latência e QoS para aplicações que exigem controle em malha fechada; reserve MQTT/Cloud para monitoramento e analytics não crítico.
Mapeamento de canais analógicos para tags SCADA — convenções e exemplos
Adote convenções: PLANT.LINE.EQP.CHn.OUTTYPE (ex.: PLT1.BOI.CTRL.CH1.4-20mA). Documente escala e unidades diretamente na tag.
Inclua meta-tags para manutenção, data de calibração e responsável técnico. Isso facilita root-cause analysis em caso de alarme.
Use tabelas de mapeamento para sincronizar configurações entre engenheiros e integradores e evitar erros de tag.
Arquitetura IIoT: coletor edge, segurança e envio para nuvem
Use coletor edge para pré-processamento: filtragem, compressão e aplicação de lógica local (alarme local). Isso reduz latência e tráfego para cloud.
Implemente VPN, TLS e autenticação mútua para proteger dados entre edge e cloud. Segregue redes operacionais de TI.
Planeje retenção de dados e políticas de backup para histórico analógico crítico e converta para modelos de analytics.
Exemplo de integração com plataformas populares (Ignition, Wonderware, ThingWorx)
Ignition e outros sistemas consomem Modbus TCP facilmente; mapeie endereços e configure scans para cada canal. Use templates para replicar configurações.
ThingWorx e plataformas IIoT recebem dados via MQTT ou APIs REST, permitindo dashboards e analytics avançados. Integre alarmes e ações automatizadas.
Garanta coerência com SCADA local para evitar conflitos de comando e priorize fontes de verdade (controller local).
Exemplos práticos de uso do módulo com 4 saídas analógicas — cenários reais e diagramas de aplicação
Apresento três casos aplicáveis: controle de válvula 4–20 mA, envio de setpoints para inversores e simulação de sensores para monitoramento remoto. Cada caso inclui parâmetros principais.
Os diagramas elétricos típicos ligam o módulo ao PLC (via Modbus), ao atuador (recebendo 4–20 mA) e ao terra de proteção. A sequência de testes valida linearidade e resposta.
Scripts de leitura/escrita podem ser integrados em SCADA (ex.: leitura de registradores Modbus e escrita de comandos analógicos) para automação completa.
Caso 1 — Controle de válvula 4–20 mA: diagrama, scaling e tuning
Configure saída para 4–20 mA correspondente a 0–100% de abertura. Realize ramp tests para verificar ruptura mecânica.
No tuning PID, observe resposta a degraus e minimize overshoot ajustando ganho e derivativo. Avalie impacto de deadband.
Documente ação de falha (fail-safe) configurada para manter válvula em posição segura em perda de comunicação.
Caso 2 — Envio de sinais analógicos para inversores e controladores de velocidade
Use 0–10 V ou 4–20 mA conforme entrada do inversor. Garanta resistor de carga correto e isolamento galvânico.
Sincronize setpoints com controlador mestre via Modbus para evitar conflitos de comando. Teste em baixa velocidade e monitore torque.
Implemente limites de velocidade e intertravamentos via SCADA para segurança.
Caso 3 — Monitoramento remoto de sensores (termopar/RTD via condicionador para saída analógica)
Converta RTD/termopar em sinal analógico com condicionador e envie através do módulo para SCADA. Calibre escalas conforme curva do sensor.
Use filtros e amostragem para reduzir ruído em sinal de baixa amplitude. Compense linearidade quando necessário.
Arquive tendências para análise de condição e integração com manutenção preditiva.
Comparação com produtos similares da ICP DAS, erros comuns e detalhes técnicos do módulo com 4 saídas analógicas
Comparativamente, módulos com 4 saídas oferecem melhor custo-benefício para aplicações de até quatro loops, enquanto módulos de maior canal count são melhores para painéis densos. Avalie isolamento e taxas de atualização.
Erros comuns incluem seleção incorreta de tipo de saída (mA vs V), fiação inadequada (polaridade invertida) e aterramento incorreto. Essas falhas causam leituras erráticas e perda de controle.
Soluções incluem checagem de esquema elétrico, uso de multímetro e osciloscópio, aplicação de filtros RC externos e adoção de star grounding para eliminar ground loops.
Comparativo direto — quando escolher o módulo 4 saídas vs módulos com mais canais ou entradas/saídas mistas
Escolha 4 saídas quando o projeto demandar até quatro setpoints dedicados com alta prioridade de isolamento por canal. Prefira módulos multi-canal para consolidar espaço.
Considere módulos mistos quando houver necessidade de entradas analógicas e saídas no mesmo slot, simplificando cabeamento e lógica de controladora.
Avalie trade-offs: densidade x isolamento x facilidade de manutenção.
Erros comuns na instalação e operação (fiação, aterramento, tipos de sinal) e como evitá‑los
Nunca misture sinais de potência com cabos analógicos; mantenha separação física. Use cabos blindados para sinais sensíveis.
Verifique se o receptor espera corrente ou tensão e ajuste configurações; usar tensão quando dispositivo espera corrente resulta em leituras incorretas.
Implemente testes de pré-energização e documentação clara de terminais para evitar trocas e curtos.
Limitantes técnicos conhecidos e soluções de contorno (filtro, buffering, star grounding)
Limites típicos incluem resposta a ruído e drift em ambientes quentes. Solução: filtros digitais/analógicos, buffering e acondicionamento térmico.
Para longas linhas, prefira 4–20 mA por menor suscetibilidade a perda de sinal. Use repetidores ou isoladores se necessário.
Adote star grounding e pontos de terra únicos em painéis para minimizar loops e interferências.
Conclusão e chamada para ação — solicite cotação ou entre em contato
Em resumo, o módulo com 4 saídas analógicas ICP DAS é solução robusta para controle de setpoints, retrofit e integrações IIoT, oferecendo isolamento, precisão e compatibilidade de protocolos. Sua adoção reduz riscos operacionais e custos de manutenção.
Para aplicações que exigem essa robustez, a série módulo com 4 saídas analógicas da ICP DAS é a solução ideal. Confira as especificações completas e solicite suporte técnico em: https://www.lri.com.br/aquisicao-de-dados/modulo-com-4-saidas-analogica
Se desejar avaliar alternativas ou integrar com SCADA/IIoT, visite também a página de produtos e fale com nossos especialistas: https://www.lri.com.br/aquisicao-de-dados
Pergunte nos comentários sobre seu caso de uso; a equipe técnica responderá com recomendações práticas.
Perspectivas futuras, aplicações específicas e resumo estratégico do módulo com 4 saídas analógicas
Nos próximos 3–5 anos, espera‑se maior integração edge-to-cloud, com módulos oferecendo gateways nativos MQTT/OPC UA e suporte a analytics embarcado. Isso permitirá ações autônomas locais com sincronização para nuvem.
Aplicações emergentes incluem controle fino em microgrids, integração em fábricas autônomas e uso em manutenção preditiva com modelos ML alimentados por tendências analógicas de alta resolução.
Recomendações estratégicas: padronize sinais, priorize isolamento e segurança, e planeje arquitetura de I/O com visão edge para cloud. Invista em documentação e políticas de calibração para manter desempenho.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
