Módulo de Controle Dimmer 1 Canal Com 2 Entradas Trigger

Leandro Roisenberg

Introdução

Apresento o Módulo de Controle Dimmer (1 canal com 2 canais digital de entrada trigger) da ICP DAS, projetado para controle de intensidade luminosa em aplicações industriais e comerciais com integração fácil a arquiteturas SCADA/IIoT. Este módulo une saída dimmer de alto desempenho com entradas digitais trigger para sincronização por sinais externos, facilitando automação de cenas, sequenciamento e resposta a eventos. Desde o primeiro parágrafo, fica claro seu propósito: controlar iluminação com precisão, robustez e integração em redes industriais via protocolos comuns como Modbus.

O produto destina-se a engenheiros de automação, integradores e compradores técnicos que precisam de um equipamento com isolamento galvânico, controle determinístico e compatibilidade com sistemas de gerenciamento de energia. Em termos de conformidade e segurança, considera-se a aplicação de normas como IEC/EN 62368-1 para segurança eletroeletrônica e boas práticas de projeto mencionadas em IEC referentes a compatibilidade eletromagnética. Conceitos técnicos relevantes como MTBF, PFC (quando aplicável a fontes de alimentação associadas) e imunidade a surtos devem ser considerados no projeto de instalação.

Este artigo detalha arquitetura básica, componentes, especificações, aplicação em setores como utilities e manufatura, integração com plataformas industriais e práticas de instalação e manutenção. Ao longo do texto há tabelas, listas e recomendações práticas para acelerar a tomada de decisão técnica e justificar o investimento. Para complementar a leitura técnica, consulte também outros materiais do blog LRI sobre protocolos e IIoT (veja links internos no decorrer do artigo).

Introdução ao Módulo de Controle Dimmer (1 canal com 2 canais digital de entrada trigger)

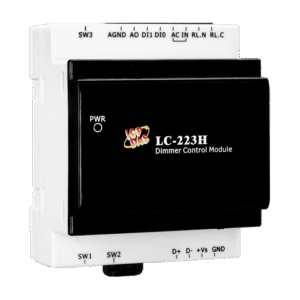

O que é o Módulo de Controle Dimmer? — definição técnica e panorama rápido

O Módulo de Controle Dimmer é um conversor de comando que fornece controle analógico/triac/phase-cut (depende da família) para variar a potência entregue a cargas resistivas e indutivas de iluminação. A versão com 1 canal de saída e 2 entradas digitais trigger permite controlar um circuito de iluminação com respostas instantâneas a sinais externos (botões, PLCs, sensores), além do controle padrão via barramento. Em alguns modelos, o método de dimming pode incluir leading edge, trailing edge ou controle por PWM adequado para LEDs, lâmpadas incandescentes e reatores eletrônicos.

O diferencial técnico é a presença de entradas digitais trigger dedicadas que aceitam sinais TTL, 24 Vcc ou contatos secos (ver ficha), permitindo eventos de cena ou sequência sem necessidade de reconfiguração externa. Isso reduz latência e aumenta a confiabilidade em aplicações que exigem sincronismo (teatros, linhas de produção, emergência). A compatibilidade protocolar (ex.: Modbus RTU/TCP) garante integração com supervisórios e gateways IIoT.

Ao escolher este equipamento, priorize requisitos de carga (tipo de luminária), forma de dimming necessária e necessidade de isolamento ou proteção contra surtos. Em retrofit, verificar compatibilidade com drivers LED existentes é crítico; em projetos novos, prefira drivers certificados para operação com dimmers de fase. Para comparativos rápidos sobre protocolos e IIoT, veja também artigos no blog da LRI sobre Modbus e arquitetura edge: https://blog.lri.com.br/modbus-na-automacao-industrial e https://blog.lri.com.br/iiot-seguranca.

Componentes fundamentais e princípio de funcionamento

O hardware típico inclui: 1) módulo de potência (triac/MOSFET/SSR) para dimming; 2) circuito de detecção de zero-cross para sincronismo da fase; 3) entradas digitais trigger com condicionamento e filtragem; 4) controlador lógico (MCU) para lógica de cenas e comunicação; 5) isolação galvânica entre lógica e potência para segurança operacional. Esses blocos trabalham em sequência para garantir temporização precisa e imunidade a ruído.

O princípio de dimming por fase (leading/trailing edge) opera controlando o ponto de disparo em cada semiperíodo, alterando energia média aplicada à carga. Em aplicações com drivers LED que aceitam PWM, o módulo pode gerar um sinal compatível ou atuar em conjunto com drivers que aceitam dimming analógico. As entradas trigger são lidas pela MCU, que em seguida ajusta o ângulo de disparo, executa cenas predefinidas e comunica estados via Modbus/RS-485.

Sequência de operação típica: detecção do estado do trigger → validação por debounce e segurança → cálculo do ângulo de disparo → sincronismo com zero-cross → acionamento do elemento de potência → reporte de status ao supervisório. O projeto deve incluir proteção contra sobrecorrente, detecção de carga aberta e log de eventos para manutenção preditiva.

Principais aplicações e setores atendidos pelo Módulo

Aplicações industriais e comerciais

Em automação industrial, o módulo possibilita iluminação de áreas de processo com rampa controlada, cenários de manutenção e integração a rotinas de segurança (iluminação mínima em falha). Para utilities e instalações de energia, é usado em subestações e salas de controle para gestão de iluminação crítica com priorização de emergência. No setor comercial (shopping centers, escritórios) e arquitetural, o módulo suporta cenas, economia de energia e integração com sistemas BMS.

No universo de IIoT e Indústria 4.0, o controle granular e o reporte via Modbus facilitam a coleta de dados para análise de consumo energético, correlação com produção e implementações de eficiência (Demand Response). Em teatros e estúdios, as entradas trigger permitem orquestrar cenas de luz em sincronismo com áudio ou controladores de cena. Em retrofit de edifícios históricos, o baixo footprint e compatibilidade com controles digitais reduzem intervenções estruturais.

A escolha deve considerar tipo de carga (LED, halógena, fluorescente com reator), requisitos de flicker, tempo de resposta e integração com PLC/SCADA. Para aplicações que exigem robustez e suporte técnico local, a série de dimmers da ICP DAS é uma solução indicada — confira especificações e opções de aquisição aqui: https://www.lri.com.br/aquisicao-de-dados/modulo-de-controle-dimmer-1-canal-com-2-canais-digital-de-entrada-trigger.

Cenários típicos por setor (industrial, comercial, público)

Industrial: iluminação de linhas de montagem com rampa suave para evitar stress térmico em LEDs, sequenciamento para limpeza automatizada e respostas a alarmes. Requisito típico: alta MTBF e resistência a EMI gerada por motores e inversores. Comercial: controle de cenas em vitrines, dimming noturno para redução de consumo e ajuste automático via sensores de luminosidade. Requisito: baixa emissão de flicker e compatibilidade com drivers LED.

Público (ruas, praças, prédios públicos): integração com sistemas de controle de iluminação pública e sensores de presença, priorizando segurança e eficiência energética. Requisito: proteção contra surtos (padrões IEC 61000-4-x) e invólucro com IP adequado. Ao planejar esses cenários, considere políticas de manutenção e monitoramento remoto para reduzir custos operacionais.

Especificações técnicas do Módulo (tabela de dados)

Tabela de especificações técnicas

Parâmetro Valor típico / Observação
Tipo de saída 1 canal dimmer (phase-cut / triac ou SSR conforme modelo)
Entradas digitais 2 x trigger (TTL/24 Vcc / contato seco)
Comunicação Modbus RTU (RS-485) / opcional Modbus TCP via gateway
Isolamento Galvânico entre potência e lógica (≥ 1500 Vcc típico)
Faixa de tensão de entrada 100–240 Vca (modelos específicos)
Corrente máxima de carga Depende do modelo: p.ex. até 10 A por canal
Método de dimming Leading edge / Trailing edge / PWM (conforme versão)
MTBF > 100.000 horas (condições típicas)
Temperatura de operação -20 °C a +70 °C
Dimensões Montagem em trilho DIN (perfil compacto)
Proteções Sobrecorrente, overtemp, detecção de carga aberta
Certificações CE, anti-EMI conforme IEC 61000, compliance IEC/EN 62368-1

Nota: Valores exatos dependem do modelo específico; consulte a ficha técnica do produto para dados formais e curvas de derating.

Requisitos elétricos, compatibilidades e certificações de segurança

Limites de operação: respeitar a corrente nominal e as curvas de temperatura. Recomenda-se aterramento confiável e uso de fusíveis ou disjuntores upstream para proteger circuitos. Em painéis com fontes PFC, avalie harmônicos e dimensione filtros se necessário para evitar comportamentos indesejáveis no dimming. Para aplicações médicas/criticas, verifique normas aplicáveis (por ex. IEC 60601-1 para equipamentos médicos na cadeia de energia).

Compatibilidade: confirmar tipo de dimmable driver LED (triac vs. 0-10 V vs. PWM) antes de instalar; muitos drivers antigos não suportam dimming por phase-cut. Certificações: além de CE, busque conformidade EMC (IEC 61000) e especificações locais; para ambientes corrosivos, escolha invólucros com classificação IP adequada. Para proteção contra surtos, considerar supressores SPD na entrada de alimentação conforme IEC 61643.

Recomenda-se realizar testes de compatibilidade com a carga real em bancada antes da instalação em campo. Documente MTBF esperado e ciclos de vida para planejamento de manutenção. Para aplicações críticas, solicite relatórios de teste e suporte técnico da ICP DAS e do distribuidor LRI.

Importância, benefícios e diferenciais do Módulo

Benefícios operacionais e econômicos comprovados

Operacionalmente, o módulo reduz consumo elétrico ao adaptar luminosidade à necessidade, diminui trocas de lâmpadas por meio de rampas de corrente e reduz picos de partida. Economicamente, ganhos de eficiência podem justificar investimento em menos de 18–36 meses em projetos com uso contínuo de iluminação. A coleta de dados via Modbus possibilita análise de consumo por área, alimentando estratégias de manutenção preditiva.

A precisão de dimming e baixa flutuação reduzem desconforto visual e problemas de qualidade de imagem em inspeção visual automatizada. Em fábricas, a possibilidade de integrar o controle de iluminação ao supervisório permite sincronizar iluminação com ciclos produtivos, otimizando consumo e segurança. MTBF elevado e design robusto reduzem custos de manutenção e substituição periódica.

Em retrofit, o módulo minimiza intervenção estrutural e adapta-se a drivers existentes quando compatíveis, reduzindo CAPEX. Para decisões financeiras, considere TCO (Total Cost of Ownership) incluindo custos de instalação, integração SCADA e economia energética prevista.

Diferenciais ICP DAS: confiabilidade, suporte e recursos exclusivos

A ICP DAS oferece hardware com isolamento galvânico, firmware para cenas integradas e suporte a protocolos industriais consolidados. O diferencial de ter 2 entradas trigger digitais permite controlar cenas sem depender exclusivamente do barramento, aumentando resiliência em falhas de rede. O portfólio contempla modelos com diferentes métodos de dimming e opções de comunicação.

Suporte técnico local via LRI facilita testes de compatibilidade, customizações de firmware e assistência em projetos de retrofit. A documentação completa (fichas, diagramas, tabelas de derating) e opções de integração com gateways IIoT aceleram a implantação. Para aplicações que exigem essa robustez, a série Módulos Dimmer da ICP DAS é a solução ideal. Confira as especificações e opções de aquisição aqui: https://www.lri.com.br/aquisicao-de-dados/modulo-de-controle-dimmer-1-canal-com-2-canais-digital-de-entrada-trigger.

Para informações complementares e whitepapers técnicos sobre aquisição de dados e controle, visite o blog da LRI: https://blog.lri.com.br/ (Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/).

Guia prático de instalação e uso — passo a passo

Check‑list pré‑instalação e segurança elétrica

Antes de energizar, verifique integridade física do módulo, fixação em trilho DIN e conexões torqueadas conforme especificação. Confirme compatibilidade de tensão e correntes das cargas, existência de fusíveis/disjuntores e aterramento funcional. Garanta que o painel possua proteção contra surtos e compressão térmica correta para manter MTBF ideal.

Documente rotas de cabo e segregação entre sinais e potência para reduzir EMI. Realize medição de isolamento e continuidade antes da comissionamento. Se o local exigir, certifique-se de conformidade com normas locais de segurança e operação (ex.: NR-10 no Brasil para instalações elétricas).

Inclua planos de contingência: modos de operação fail-safe, políticas de backup de configuração e logs de eventos. Treine equipes de operação sobre sinais de alarme e procedimentos de lockout-tagout (LOTO).

Passo a passo de montagem física e fiação (esquema simplificado)

  1. Monte o módulo em trilho DIN, certificando-se de espaço para ventilação.

  2. Faça a fiação de alimentação principal com condutores dimensionados e proteções upstream.

  3. Ligue a carga ao terminal de saída dimmer, verificando polaridade e tipo de carga.

  4. Conecte entradas trigger aos sinais de controle (contato seco ou 24 Vcc), aplicando resistor de pull-up/pull-down se necessário.

  5. Conecte RS-485 para Modbus com terminação e bias adequados; configure endereçamento via dipswitch ou ferramenta de configuração.

  6. Aterre o módulo ao barramento de terra do painel para garantir imunidade a ruídos e segurança.

Após fiação, inspeção visual e torque dos terminais, execute teste de isolamento e verifique ausência de curtos antes de energizar.

Configuração de trigger digital e ajustes de dimming

Parametrize debounce e lógica de trigger conforme aplicação (pulsos curtos vs. pressões longas). Configure cenas e rampas de dimming no firmware ou via supervisório, ajustando tempo de rampa para minimizar stress em drivers LED. Para Modbus, mapeie registradores de controle e status (setpoint, atual valor, alarme de sobrecorrente).

Calibre curvas de dimming para eliminar flicker e saturação em baixos níveis. Em sistemas com histórico, crie perfis de cena e ajuste via supervisório para otimização contínua. Documente parâmetros padrão e mantenha backup de configuração.

Testes, comissionamento e troubleshooting inicial

Valide operação com carga real, medindo corrente, tensão e verificação de flicker com osciloscópio se necessário. Teste entradas trigger com diferentes fontes para assegurar reconhecimento consistente. Simule falhas (curto, carga aberta) e observe reação do módulo e relatórios via Modbus.

Se ocorrer falha, verifique: fiação, aterramento, configuração de endereços, parâmetros de rampa e compatibilidade do driver. Utilize LEDs de diagnóstico e logs para identificar raiz do problema. Para questões complexas, contate suporte técnico ICP DAS / LRI com logs e esquema unifilar.

Integração com sistemas SCADA/IIoT e palavras-chave: módulo dimmer, trigger digital, Modbus

Protocolos e mapeamento de tags (Modbus, OPC, APIs)

O módulo tipicamente expõe registradores Modbus que representam setpoint, valor real, alarmes e status de triggers. Mapear tags para SCADA envolve definir endereços de entrada (coils/holding registers) e cadência de polling para evitar saturação de RS-485. Em arquiteturas OPC-UA, use gateway que traduza Modbus para OPC com mapeamento semântico.

Defina nomenclatura de tags consistente (p.ex. PLANTA/AREA/EQUIPAMENTO/PARAM) para facilitar historização e análise. Para integrações modernas, gateways podem oferecer MQTT/REST, permitindo ingestão em plataformas IIoT e nuvem. Padronize unidades e escalas (0-100% para dimming) nas tags.

Documente mapeamento em planilha e inclua tolerância de polling e QoS para MQTT. Evite ciclos curtos de leitura quando muitos dispositivos existem no mesmo barramento.

Arquitetura de integração edge-to-cloud e segurança cibernética módulo dimmer

Arquitetura recomendada: dispositivos no edge comunicam via RS-485 a um gateway edge (com Modbus master), que publica dados para broker MQTT seguro e/ou REST API para cloud. Utilize TLS, autenticação mútua e segmentação de rede para proteger canais. Filtragem de comando (whitelisting de comandos Modbus) reduz risco de comandos maliciosos.

Implemente VPN ou conexões dedicadas para acessos remotos e mantenha firmware atualizado. Monitore logs de autenticação e comandos atípicos. Considerar padrões IEC 62443 para segurança industrial e políticas de patching.

Dimensione latência: para cenas críticas, mantenha lógica de segurança local (via trigger digital) e não dependa exclusivamente da cloud. O trigger digital serve justamente para cenários onde latência de rede é inaceitável.

Exemplos de configuração em plataformas SCADA/IIoT (fluxo de dados)

Fluxo típico: sensor/trigger → módulo dimmer → gateway Modbus → broker MQTT → aplicação IIoT/SCADA → dashboards/historização. Em casos com alta criticidade, adicione lógica compute no gateway (edge analytics) para responder localmente a eventos. Use dashboards para KPI: consumo por área, horas de uso e número de ciclos de dimming.

Implemente alarmes baseada em thresholds (sobrecorrente, temperatura alta) e integrá-los ao CMMS para ordens de trabalho. Com dados históricos, aplique modelos simples de manutenção preditiva para planejar substituições antes de falhas.

Exemplos práticos de uso e estudos de caso

Caso 1 — Iluminação industrial com disparo digital e economia de energia

Objetivo: reduzir consumo em área de armazenagem integrando triggers de movimento. Solução: módulo dimmer controla zonas com rampas suaves; sensores de presença disparam entradas trigger. Resultado: redução média de 35% no consumo noturno e queda de custos com manutenção por menor duty-cycle das lâmpadas.

Métricas: redução de kWh/mês, ROI estimado em 18 meses e diminuição de paradas não programadas ligadas a iluminação. Implementação exigiu testes de compatibilidade com drivers LED existentes.

Caso 2 — Controle de cenas em teatro/estúdio usando entradas trigger

Objetivo: sincronizar cenas com sinais de mesa de som e console. Solução: triggers digitais recebem comandos de console e módulo executa rampas e transições predefinidas localmente. Resultado: tempos de resposta determinísticos (=1500 Vcc | Opcional | Parcial |
| Comunicação | Modbus RTU | Proprietário | Modbus |
| Faixa Tª | -20 a +70 °C | -10 a +60 °C | -20 a +55 °C |
| Proteções | Sobrecorrente/overtemp | Limitadas | Sobrecarga |

Vantagens e limitações relativas — quando escolher cada opção

Escolha o módulo ICP DAS quando precisar de entradas trigger dedicadas, isolamento robusto e integração Modbus padrão. Opções concorrentes podem oferecer múltiplos canais ou preço menor, mas com menor isolamento ou sem triggers. Para aplicações críticas com necessidade de resposta local e segurança, prefira módulos com lógica embarcada.

Limitações: se o projeto requer múltiplos canais em um único módulo por custo, avaliar opções com 2–4 canais; se precisa de dimming 0–10 V, pode exigir gateway adicional.

Erros comuns na seleção/instalação e como evitá‑los

Erros: incompatibilidade com drivers LED (causando flicker), subdimensionamento de corrente, falta de aterramento, e ignorar necessidade de supressão de surtos. Soluções: realizar testes de bancada, seguir ficheiro técnico, dimensionar proteção e consultar suporte ICP DAS/LRI para compatibilidade.

Erros técnicos críticos e práticas recomendadas

Top 10 falhas e soluções técnicas rápidas

  1. Flicker — testar drivers e ajustar método de dimming.
  2. Sobreaquecimento — verificar derating e ventilação.
  3. Falhas no trigger — ajustar debounce e níveis de tensão.
  4. Comunicação RS-485 instável — terminação e bias.
  5. Incompatibilidade de carga — trocar driver.
  6. Curto na saída — proteção upstream.
  7. Ruído EMI — separar cabos e instalar filtros.
  8. Falta de aterramento — corrige ruído e segurança.
  9. Overcurrent não detectado — checar firmware/alarmes.
  10. Latência de cena — usar triggers locais.

Plano de manutenção preventiva e monitoramento remoto módulo dimmer

Recomenda-se inspeção anual, verificação de torque em terminais, leitura de logs de eventos trimestrais e testes de carga semestrais. Utilize telemetria via Modbus/MQTT para monitorar horas de operação, ciclos e alarmes, integrando a CMMS para ordens de manutenção. Implementar thresholds automatizados reduz risco de falhas inesperadas.

Conclusão

Resumo executivo: o Módulo de Controle Dimmer (1 canal com 2 canais digital de entrada trigger) da ICP DAS oferece solução robusta para controle de iluminação em ambientes industriais e comerciais, com diferenciais como entradas trigger, isolamento galvânico e fácil integração via Modbus. Investir no módulo traz benefícios mensuráveis em eficiência energética, redução de manutenção e maior flexibilidade de controle, com ROI atraente em cenários de uso contínuo.

Próximo passo: solicite avaliação técnica e cotação informando tipo de carga, número de zonas, requisitos de comunicação e ambiente de instalação. Entre em contato com o suporte LRI/ICP DAS para testes de compatibilidade e demonstração em bancada. Para aplicações que exigem essa robustez, a série Módulos Dimmer da ICP DAS é a solução ideal. Confira mais detalhes e adquira aqui: https://www.lri.com.br/aquisicao-de-dados/modulo-de-controle-dimmer-1-canal-com-2-canais-digital-de-entrada-trigger e explore outros produtos no blog: https://www.lri.com.br/produtos/icp-das-dimmer.

Incentivo você, leitor técnico, a comentar dúvidas práticas sobre integração, testes de compatibilidade ou cenários específicos — deixe sua pergunta abaixo e nossa equipe técnica responderá. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
