Módulo E/S Ethernet com Switch 2 Portas, DI e Relé 6 Canais

Introdução

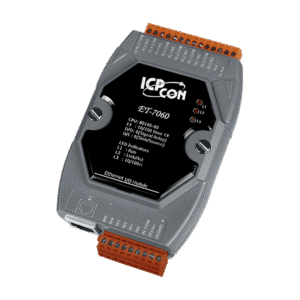

O módulo de E/S Ethernet com switch de 2 portas da ICP DAS (6 DI + 6 Relés) é um dispositivo compacto de aquisição e controle remoto de sinais digitais, concebido para aplicações industriais que exigem modulação de E/S, redundância de rede e integração via Modbus/TCP. Este módulo agrega entradas digitais (DI), saídas por relé e um switch Ethernet integrado que facilita topologias em linha (daisy-chain) e reduz a necessidade de switches externos. A combinação de E/S locais com gerenciamento de rede o torna ideal para telemetria industrial e integração SCADA em plantas críticas.

Tecnicamente, o produto oferece isolamento galvânico entre I/O e alimentação, opções de alimentação redundante e conformidade com normas industriais essenciais para ambientes severos; conceitos como PFC (Power Factor Correction) e MTBF são considerados no projeto da fonte e dos componentes para garantir alta disponibilidade. Em termos de arquitetura, o módulo suporta protocolos industriais relevantes e diagnósticos de integridade que aceleram a integração em sistemas IIoT e Indústria 4.0. Para equipes de engenharia, isso significa menor tempo de comissionamento e visibilidade operacional ampliada.

Resumo executivo: para gerentes e decisores, o módulo de E/S Ethernet com switch representa redução de cabeamento, menor custo total de propriedade (TCO) e maior resiliência de rede. Projetos de utilities, água, energia e fábricas que exigem monitoramento distribuído se beneficiam da topologia com switch integrado, que simplifica infraestrutura e reduz pontos únicos de falha. Para aplicações que exigem essa robustez, a série Módulo de E/S Ethernet com switch de 2 portas (DI 6 canais, Relé 6 canais) da ICP DAS é a solução ideal. Confira as especificações no link do produto.

Visão geral do produto e principais características

O módulo combina 6 entradas digitais (DI), 6 saídas por relé, duas portas Ethernet 10/100 com switch integrado, e alimentação DC com opções de redundância. O isolamento entre E/S e a fonte elétrica protege contra transientes e ruídos comuns em ambientes industriais, enquanto o design permite montagem DIN em painéis padrão. A presença do switch integrado facilita topologias lineares, reduzindo a necessidade de switches industriais adicionais e simplificando cabeamento.

Funcionalidades adicionais típicas incluem diagnóstico de canais (detecção de curto/circuito), configuração via web server embarcado, suporte a Modbus/TCP e logs locais de eventos. Os relés geralmente suportam cargas AC/DC com especificações de tensão e corrente adequadas para acionamentos de alarmes e cargas de trabalho leves, e as entradas digitais podem ser configuradas com filtros de debounce e pull-up/pull-down conforme necessidades de leitura. Esses recursos permitem integração rápida com SCADA e controladores lógicos programáveis.

Do ponto de vista físico e operacional, espere uma faixa de temperatura industrial (-40°C a +75°C), proteção contra surtos e compatibilidade com normas de compatibilidade eletromagnética (EMC). O projeto considera a facilidade de manutenção, com LEDs de status para rede e E/S, e firmware atualizável para correção de bugs e adição de protocolos. Para detalhes e aquisição, verifique a página do produto ou fale com o suporte técnico.

Resumo executivo para tomadores de decisão

Engenheiros e gestores devem considerar este módulo quando o projeto exigir distribuição de E/S com baixa latência, economia de cabeamento e facilidade de integração SCADA. O ganho imediato está no time-to-market reduzido e na diminuição de despesas com infraestrutura de rede adicional. Em contratos de utilities e plantas industriais, isso se traduz em menor downtime e compliance com requisitos de disponibilidade.

Além disso, a consolidação de E/S e rede em um único dispositivo facilita modelagem para manutenção preditiva (MTTR reduzido) e permite a coleta de eventos para análise de confiabilidade. Para aplicações em áreas remotas, a robustez elétrica e a capacidade de alimentação redundante tornam o módulo uma peça-chave para garantir operação contínua. Solicite o datasheet e os relatórios de MTBF para avaliação de risco técnico-comercial.

Por fim, ao comparar custo/benefício, leve em conta os custos de instalação, cabeamento, racks e switches extras; em muitos projetos, a adoção do módulo com switch Ethernet integrado compensa rapidamente. Para aplicações que exigem essa robustez, a série Módulo de E/S Ethernet com switch de 2 portas (DI 6 canais, Relé 6 canais) da ICP DAS é a solução ideal. Confira as especificações completas e solicite cotação.

Principais aplicações e setores atendidos pelo Módulo de E/S Ethernet com switch

O módulo é projetado para aplicações de aquisição de dados, monitoramento de alarmes, controle discreto e atuação remota em indústrias como energia, saneamento, óleo & gás, automação fabril e predial. Em estações de bombeamento, por exemplo, as entradas digitais monitoram sensores de nível e alarmes, enquanto os relés acionam válvulas e bombas, integrando-se via Modbus/TCP ao SCADA. A topologia com switch integrado simplifica a implantação em campo.

Em utilities e subestações, a confiabilidade e isolamento elétrico são requisitos críticos; o módulo suporta essas demandas ao permitir segregação de sinais e proteção contra transientes. No setor OEM, sua compactação e facilidade de integração reduzem o footprint em painéis, permitindo que fabricantes incorporem E/S remotas com comunicação Ethernet sem dependência de PLCs centrais em cada máquina. Para a Indústria 4.0, a coleta local de eventos e pré-processamento na borda (edge) alimenta analytics em tempo real.

Aplicações de telemetria em poços e subestações também se beneficiam do baixo consumo e das opções de alimentação redundante, permitindo operação contínua mesmo em cenários de falha parcial. Em todos os casos, a capacidade de mapear canais para tags SCADA e de oferecer diagnósticos remotos reduz o OPEX e melhora a confiabilidade operacional.

Setores industriais prioritários

• Automação fabril: controle de intertravamentos, sinais de linha e status de máquinas.
• Energia e utilities: monitoramento de geração distribuída, estações de bombeamento e telemetria de redes.
• Óleo & Gás: supervisão de alarmes, sensores de segurança e atuação remota em áreas classificadas (quando aplicável).
• Saneamento e tratamento de água: controle de bombas, válvulas e sensores de nível.
• Predial e agronegócio: automação de infraestrutura, controle de irrigação e monitoramento de ambiente.

Em cada setor, o foco é sobre a robustez elétrica, facilitação de integração via Modbus/TCP e a redução do tempo de instalação. Avaliações de risco devem considerar requisitos normativos, inclusive possíveis certificações para áreas classificadas.

As decisões de compra devem priorizar disponibilidade de peças, suporte técnico local e documentação técnica (datasheets, diagramas elétricos e aplicações). Consulte também artigos técnicos sobre integração Modbus/TCP e segurança IIoT para projetar corretamente a arquitetura de rede (ver links internos abaixo).

Casos de projeto típicos e requisitos atendidos

Exemplos típicos incluem: (1) controle remoto de I/Os de painéis distribuídos com comunicação redundante; (2) monitoramento de alarmes em estações de bombeamento com logs locais; (3) automação de máquinas com relés para comandos de segurança. Os requisitos atendidos são: baixa latência de sinal, isolamento galvânico, diagnóstico local e suporte a protocolos industriais.

Requisitos de projeto comuns: especificar tempos de resposta das entradas (ms), definir filtros de debounce hardware/software, observar rating dos relés (A/V) e dimensionar cabos com aterramento e blindagem adequados. A documentação do fabricante normalmente traz curvas de capacidade de carga para relés e limites de tensão para entradas digitais.

Ao projetar, integre práticas de segregação de rede (VLANs) e planeje para firmware updates e gestão de configuração. Para diretrizes detalhadas de integração com SCADA, veja os recursos técnicos no blog da LRI: https://blog.lri.com.br/modbus-tcp-em-automacao e https://blog.lri.com.br/seguranca-iiot.

Especificações técnicas detalhadas

Abaixo uma tabela recomendada para comparação técnica e verificação rápida das características do produto.

Tabela de especificações (exemplo de formato):

Estrutura de tabela sugerida (para inserir dados)

Utilize as colunas Item | Valor | Unidade | Observações para clareza em propostas técnicas. Insira linhas adicionais para tempo de resposta, isolamento galvânico (Vdc), capacidade de contato do relé (A), MTBF (horas) e firmware/bootloader compatibilidade. Esses detalhes são essenciais para análise de conformidade com normas como IEC/EN 62368-1 e testes EMC conforme IEC 61000.

Documente também limites elétricos: máxima corrente por canal, tempo de comutação do relé, e requisitos de alimentação in-rush. Esses números definem se o módulo atende aplicações com cargas indutivas ou resistivas.

Para uma especificação final, incorpore tabelas de temperatura/derating, curvas de vida útil dos relés e a lista de acessórios (cabos, conectores, protetores de surto). Solicite o datasheet para valores exatos antes de finalizar a compra.

Observações técnicas importantes

• Verifique a capacidade dos relés (por ex. 5 A @ 250 VAC) e se há necessidade de supressão para cargas indutivas.
• Dimensione cabos e proteções contra transientes; use supressores de surto e fusíveis apropriados na alimentação.
• Configure filtros de debounce (hardware/software) para eliminar ruídos em sensores mecânicos e evitar falsos disparos.

Adicionalmente, confirme suporte a atualização remota segura de firmware, políticas de autenticação e logs para auditoria. Para aplicações médicas ou com requisitos especiais, valide a compatibilidade com normas aplicáveis, como IEC 60601-1, quando pertinente.

Importância, benefícios e diferenciais do produto Módulo de E/S Ethernet com switch

A adoção deste módulo gera benefícios operacionais claros: redução de cabeamento, diagnósticos remotos e menor tempo de integração com SCADA, resultando em economia de OPEX. A integração nativa com Modbus/TCP e compatibilidade com plataformas IIoT acelera o fluxo de dados para analytics e manutenção preditiva. Isso melhora indicadores como MTTR e disponibilidade.

Do ponto de vista econômico, a consolidação de funções em um único dispositivo diminui a necessidade de racks, portas de I/O em PLCs centrais e switches ethernet adicionais. Em projetos de larga escala, a economia de cabeamento e do tempo de engenharia representa uma fatia significativa do CAPEX. Além disso, a modularidade facilita retrofit de instalações existentes.

Os diferenciais técnicos incluem switch Ethernet integrado, isolamento galvânico, diagnóstico local e opções de relés para cargas diversas. A capacidade de operar em ampla faixa de temperatura e com certificações EMC industrial diferencia o módulo de soluções embarcadas menos robustas. Comparativos de custo/benefício normalmente favorecem a solução ICP DAS para aplicações distribuídas.

Benefícios operacionais e econômicos

• Redução de cabeamento e tempo de instalação.
• Diagnóstico remoto e logs que permitem manutenção preditiva.
• Menor TCO devido à consolidação de hardware e menor necessidade de switches externos.

Esses ganhos traduzem-se em melhorias mensuráveis em SLA e custos de manutenção. Projetos que demandam alta disponibilidade verão retorno rápido sobre o investimento.

Diferenciais técnicos em relação ao mercado

• Switch Ethernet integrado em série, simplificando topologia.
• Isolamento entre E/S e alimentação, aumentando imunidade a ruídos.
• Firmware com suporte a protocolos amplamente adotados (Modbus/TCP, HTTP, possivelmente MQTT/OPC UA).

Esses elementos fazem do módulo uma escolha superior para ambientes industriais e para integração em arquiteturas IIoT.

Guia prático: Como instalar e configurar o Módulo de E/S Ethernet com switch

Antes de instalar, verifique a conformidade do equipamento recebido com a nota fiscal e a lista de acessórios. Habilite procedimentos de ESD ao manusear o módulo e confirme a versão do firmware. Confira também se o número de série e o modelo correspondem ao pedido e solicite o datasheet e o manual de instalação.

Na instalação física, prefira montagem em trilho DIN com espaço adequado para ventilação. Garanta aterramento único e conexões firmes nos bornes de alimentação. Use cabos blindados para sinais sensíveis e mantenha separação entre cabos de potência e sinais. Para entradas digitais, siga as recomendações de pull-up/pull-down e proteções contra transientes.

Para configuração de rede, atribua um IP estático compatível com a sub-rede do projeto ou configure DHCP se houver servidor. Utilize o switch integrado para encadear módulos e evitar loops; habilite Spanning Tree conforme a topologia. Mapear E/S via web server ou software de configuração e testar cada canal antes do comissionamento final.

Pré-requisitos e verificação de recebimento

• Check-list: módulo, manual, cabos, bornes, firmware.
• Confirme etiquetas, versão HW/SW e integridade mecânica.
• Verifique condições de armazenamento e temperatura antes da instalação.

Instalação física e elétrica

• Montagem DIN, aterramento, separação de cabos.
• Uso de proteção contra surto e fusíveis na alimentação.
• Verifique torque nas conexões e posição dos jumpers.

Configuração de rede e endereço IP

• Atribuição de IP, máscara e gateway.
• Uso do switch integrado para topologias lineares.
• Recomendações para VLANs e segmentação industrial.

Configuração de E/S e parâmetros de operação

• Mapear canais, ajustar debounce e polaridade.
• Configurar relés (temporização, modo de operação).
• Salvar configuração e criar backup.

Testes de validação e comissionamento

• Teste canal a canal com simulador de sinais.
• Verificação de logs, latência e integridade de pacotes.
• Testes de falha de alimentação e recuperação.

Integração com sistemas SCADA e IIoT — Modbus/TCP, integração SCADA, telemetria industrial

A integração é normalmente realizada via Modbus/TCP, mapeando cada DI/DO para um endereço de registro. Em plataformas que suportam MQTT ou OPC UA, gateways ou firmware específico podem ser usados. Documente o mapeamento de tags e a estratégia de polling/escalonamento para evitar sobrecarga de rede.

Boas práticas de segurança incluem segmentação de rede (VLAN), uso de firewalls, autenticação e criptografia TLS quando disponível. Para IIoT, considere a implementação de um broker MQTT seguro e políticas de certificação para dispositivos na borda. A conformidade com modelos de segurança industriais reduz exposição a ataques e falhas operacionais.

Exemplos de integração com SCADA populares: Ignition (tag import via Modbus/TCP), Wonderware e soluções Siemens/Schneider via drivers Modbus. Fluxo típico: aquisição local → pré-processamento na borda → envio para historiador/SCADA → alarmes/analytics. Para guias práticos, consulte recursos no blog técnico.

Protocolos de comunicação e mapeamento de dados

• Modbus/TCP nativo para leitura/escrita de registradores.
• MQTT/OPC UA via gateways ou firmware (se disponível).
• Mapeamento: DI → coils/discrete inputs; Relés → coils/coils writable.

Segurança da rede e boas práticas IIoT

• Segmentação VLAN, firewall e jump servers para administração.
• TLS, autenticação e atualizações de firmware controladas.
• Monitoramento de integridade e logs centralizados.

Exemplos de integração com plataformas SCADA populares

• Workflow de integração com Ignition: configurar driver Modbus, importar tags, alarmes e dashboards.
• Integração com Wonderware via driver Modbus.
• Conectar a historiadores via OPC/UA ou bridges MQTT.

Exemplos práticos de uso do Módulo de E/S Ethernet com switch

Exemplo 1: Monitoramento de alarmes em estação de bombeamento — entradas para sensores de nível e falha; relés para sinais locais e remotos; logs para reduzir tempo de resposta em serviço. Resultado: menor tempo de intervenção e histórico de eventos.

Exemplo 2: Controle de máquinas em linha de produção — E/S distribuídas para comandos e status; intertravamento lógico implementado no PLC principal; relés para acionamento de atuadores. Resultado: redução de cabeamento e modularidade.

Exemplo 3: Telemetria remota em subestações ou poços — coleta local de eventos, envio periódico via Modbus/TCP ou MQTT; sistema tolerante a falhas com alimentação redundante. Resultado: operação contínua e dados para análise preditiva.

Comparação técnica e erros comuns ao usar produtos ICP DAS

Comparativo: o módulo com switch integrado se destaca frente a modelos sem switch pela simplicidade de rede; frente a módulos com mais canais, destaca-se pela otimização de footprint e custo. Avalie número de canais, capacidade dos relés, e suporte a protocolos ao comparar. Preço/benefício favorece o modelo em topologias distribuídas.

Erros comuns: fiação invertida, IP duplicado, ausência de aterramento, configuração inadequada de debounce e falta de dimensionamento de relés para cargas indutivas. Evite esses problemas seguindo checklist de instalação e testes de comissionamento.

Dicas avançadas: habilite logs detalhados, mantenha firmware atualizado, use ferramentas de diagnóstico de tráfego (packet capture) para latência e falhas, e documente topologia de rede.

Conformidade, certificações e requisitos de segurança

Verifique certificações como CE, FCC, RoHS, e conformidade com normas EMC (IEC 61000). Para integração em ambientes específicos, confirme requisitos adicionais (ex.: certificações para áreas classificadas ou conformidade com IEC/EN 62368-1 se aplicável ao equipamento associado).

Além disso, solicite relatórios de teste e certificações do fabricante para confirmar MTBF, ciclos de vida dos relés e conformidade com padrões de segurança elétrica. Para aplicações críticas, peça planos de manutenção e suporte.

Conclusão

O módulo de E/S Ethernet com switch de 2 portas da ICP DAS (6 DI + 6 Relés) é uma solução técnica madura para automação industrial, telemetria e integração SCADA, oferecendo robustez elétrica, redução de cabeamento e facilidade de integração via Modbus/TCP. Projetos que buscam confiabilidade e rapidez de implantação devem considerar este dispositivo como parte da arquitetura de borda.

Para prosseguir, solicite o datasheet técnico, o manual elétrico e a planilha de I/O. Entre em contato com a equipe técnica para avaliação de arquitetura e cotação. Para aplicações que exigem essa robustez, a série Módulo de E/S Ethernet com switch de 2 portas (DI 6 canais, Relé 6 canais) da ICP DAS é a solução ideal. Confira as especificações e solicite cotação em: https://www.lri.com.br/aquisicao-de-dados/modulo-de-es-ethernet-com-switch-ethernet-de-2-portas-di-de-6-canais-rele-de-alimentacao-de-6-canais e explore outras soluções na categoria: https://www.lri.com.br/aquisicao-de-dados.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Perguntas? Deixe um comentário abaixo ou solicite uma análise técnica personalizada — nossa equipe de engenharia elétrica e automação está pronta para ajudar.
