Introdução
O módulo MotionNET distribuído para Delta ASDA-AA2 (1 eixo + CON mini clamp) é uma solução de controle de movimento distribuído que integra um servo drive Delta ASDA-AA2 com a interface CON mini clamp, permitindo controle de eixo único via rede MotionNET. Neste artigo técnico abordamos a definição do produto, especificações elétricas e de comunicação, aplicações em automação industrial, IIoT e retrofit de máquinas, além de procedimentos de instalação, configuração e integração com SCADA/IIoT. Palavras-chave: MotionNET, Delta ASDA-AA2, CON mini clamp, módulo distribuído, controle de movimento.
Engenheiros de automação, integradores e profissionais de TI industrial encontrarão aqui orientações práticas — incluindo referências normativas (por exemplo, IEC 61800‑5‑1, IEC 61131‑3, ISO 13849 e menções a IEC/EN 62368‑1 para requisitos gerais de segurança) — e métricas relevantes como MTBF, latência de rede e requisitos de alimentação (PFC quando aplicável). O texto usa termos técnicos precisos e analogias quando útil, mantendo foco em seleção e comissionamento.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Leia também: https://blog.lri.com.br/introducao-ao-motionnet e https://blog.lri.com.br/retrofitting-industrial para complementar a leitura.
Introdução ao módulo MotionNET distribuído para Delta ASDA-AA2 (1 eixo + CON mini clamp): visão geral e conceito (O que é?)
Definição técnica do produto

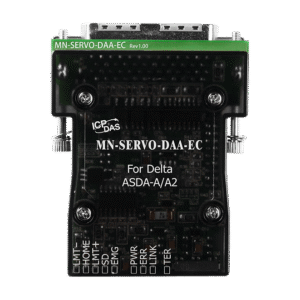

O módulo MotionNET distribuído é um dispositivo que encapsula a interface de comunicação MotionNET e o conector CON mini clamp para conectar um servo drive Delta ASDA‑AA2 como nó distribuído em uma topologia de máquina. Ele traduz comandos de movimento (setpoints de posição/velocidade/torque) recebidos pela rede em sinais de controle para o drive, mantendo tempos determinísticos de atualização.
Tecnicamente, atua como um slave de MotionNET com funções de sincronismo e diagnóstico, suportando modos de operação típicos do ASDA‑AA2: posição incremental/abs, velocidade e torque. Integra supervisão de alarmes, leitura de encoder e I/O digital/analógica mínima para intertravamentos locais, reduzindo a necessidade de cabeamento centralizado.
A vantagem prática é permitir arquitetura distribuída de controle, diminuindo cabos de comando e simplificando retrofit: cada eixo fica próximo ao atuador, com comunicação via cabo par trançado ou fibra conforme topologia MotionNET e arquitetura elétrica do painél.
Componentes principais e arquitetura do sistema
O conjunto normalmente inclui o módulo MotionNET (placa ou módulo DIN), o conector CON mini clamp para interface elétrica compacta, e o drive Delta ASDA‑AA2. Internamente, o módulo contém transceivers físicos para MotionNET, circuitos de condicionamento de sinal, fontes de alimentação auxiliares e proteções como TVS e fusíveis.
Arquitetura típica: rede MotionNET em anel/linha conecta múltiplos módulos distribuídos; cada módulo comanda um ASDA‑AA2 (1 eixo). Um controlador mestre (PLC ou controlador de movimento) envia perfis e sincronia; o módulo baixa latência de comunicação para executar trajetórias locais e reportar estados e alarms via registros MotionNET.
Fisicamente, o módulo é montado em trilho DIN ao lado do drive, reduzindo cabeamento de potência. A integração elétrica envolve alimentação 24 Vdc auxiliar, sinais de start/enable do drive, encoder feedback e a interface do CON mini clamp para conexões rápidas e seguras, facilitando manutenção e troca de componentes.
Principais aplicações e setores atendidos — MotionNET, Delta ASDA-AA2, CON mini clamp
Automação industrial e máquinas especiais
Em máquinas de embalagem, máquinas têxteis e equipamentos de corte, o módulo oferece controle preciso de um eixo responsável por alimentação, corte ou sincronismo. A distribuição de controle reduz o cabeamento e o espaço no painel elétrico, acelerando projetos e reduzindo custos de instalação.
Setores como alimentos e bebidas, farmacêutico e embalagem de alta velocidade beneficiam-se da latência previsível de MotionNET para manter tempos de ciclo curtos e repetibilidade. A capacidade de monitoramento remoto favorece manutenção preditiva e conformidade com normas de qualidade.
Para aplicações com requisitos de segurança funcional, a combinação com relés de segurança e módulos com certificação conforme ISO 13849 ou com estratégias de Safe Torque Off (STO) no drive assegura conformidade normativa e mitigação de risco.
Robótica, pick & place e sincronização de eixos
No controle de robôs cartesianos ou sistemas pick & place, a sincronização de eixos é crítica. O módulo permite coordenação fina entre o ASDA‑AA2 e outros eixos, reduzindo jitter e melhorando precisão de posicionamento através de perfis de movimento preditivos e feedback de encoder.
A arquitetura distribuída facilita colocar o drive junto ao motor, reduzindo massa de cabeamento e ruído elétrico, o que é vantajoso em células robóticas. Para coordenação multi-eixo, o mestre pode enviar comandos de trajetória coordenada e o módulo executa localmente interpolação simples.
Em cenários de alta repetibilidade, métricas de performance como erro de seguimento (tracking error), tempo de resposta e MTBF são usadas para validar desempenho antes da liberação de produção.
Retrofit e modernização de parques de máquinas
Para máquinas legadas controladas por CLPs obsoletos, substituir um controlador central por módulos distribuídos permite atualização incremental do sistema. O módulo MotionNET converte sinais modernos em interfaces compatíveis com drives Delta, reduzindo intervenções mecânicas.
O retrofit reduz lead time de reforma, minimiza downtime e antecipa falhas ao introduzir diagnósticos locais e telemetria. Além disso, a reutilização de partes mecânicas e sensores existentes diminui o CAPEX comparado à troca completa do controlador.
Planejamento de retrofit deve considerar dimensões mecânicas, alimentação, possíveis interferências EMC e requisitos normativos (p.ex. IEC 61439 para quadros elétricos), e prever testes FAT/SAT para garantir conformidade operacional.
Especificações técnicas do módulo MotionNET distribuído para Delta ASDA-AA2 (tabela)
Tabela sugerida: especificações elétricas e de alimentação
| Parâmetro | Valor típico | Observações |
|---|---|---|
| Alimentação auxiliar | 24 Vdc (±10%) | Proteção contra inversão e fusível interno |
| Consumo auxiliar | 1.5 W típico | Variável conforme I/O conectada |
| Proteções | Fusível, TVS, PTC | EMC conforme IEC 61000 series |
| MTBF estimado | > 100,000 h | Depende do ambiente; cálculo conforme MIL‑HDBK‑217F |
| PFC | N/A (módulo auxilia 24V) | Relevante se fonte de alimentação AC integrada |
Tabela sugerida: interfaces, protocolo MotionNET e I/O
| Interface | Detalhe | |
|---|---|---|
| Rede | MotionNET (baud determinístico) | |
| Topologia | Linha/anel | |
| I/O local | 2x DI, 1x DO (opcional) | |
| Encoder | Entrada incremental (A/B/Z) | 5V/TTL ou HTL conforme drive |
| Comunicação com ASDA‑AA2 | Sinais de enable, start, alarms | Via CON mini clamp |
| Protocolos adicionais | Modbus TCP/RTU gateway (opcional) | OPC UA via gateway IIoT |
Tabela sugerida: mecânica, dimensões e ambiente
| Parâmetro | Valor |
|---|---|
| Montagem | Trilho DIN 35 mm |
| Dimensões | 90 x 22.5 x 110 mm (exemplo) |
| Temperatura operação | -20 °C a +60 °C |
| Umidade relativa | 5%–95% sem condensação |
| Grau de proteção | IP20 (painel) |
| Vibração | Conforme IEC 60068 |
Importância, benefícios e diferenciais do produto
Benefícios operacionais e de engenharia
Adotar o módulo distribuído reduz cabeamento de I/O e sinais analógicos, resultando em menor tempo de integração e menor taxa de erro humano em fiação. A latência determinística do MotionNET permite manter precisão e sincronismo em operações críticas.
Engenheiros obtêm diagnóstico local e telemetria que suportam manutenção preditiva: alarmes de posição, overcurrent, temperaturas e contadores de eventos ajudam a reduzir MTTR. Além disso, o design modular facilita substituições rápidas no campo.
A escalabilidade permite adicionar eixos com impacto mínimo na arquitetura de controle, proporcionando ROI rápido em linhas que escalam por volume de produção.
Diferenciais ICP DAS e vantagens competitivas
A integração da ICP DAS com o Delta ASDA‑AA2 via CON mini clamp oferece compatibilidade elétrica e mecânica otimizada, com ferramentas de configuração e firmware testadas em conjunto. A ICP DAS costuma oferecer documentação detalhada, APIs e suporte técnico especializado para projetos IIoT.
Diferenciais incluem robustez industrial (componentes com certificação), suporte a redes industriais e opções de gateway para Modbus/OPC UA, facilitando integração com SCADA/MES. A confiabilidade do controle distribuído reduz pontos únicos de falha no painel.
Para aplicações que exigem essa robustez, a série módulo MotionNET distribuído para Delta ASDA‑AA2 da ICP Das é a solução ideal. Confira as especificações completas e disponibilidade técnica em: https://www.lri.com.br/automacao-e-controle-de-maquinas/modulo-controle-motionnet-distribuido-para-delta-asda-aa2-1-eixo-e-con-mini-clamp
Retorno sobre investimento (ROI) e métricas de desempenho
KPIs para avaliar impacto incluem redução do tempo de ciclo, diminuição do MTTR, ganho de disponibilidade (OEE), e economia em cabeamento e montagem. Estimar payback envolve comparar custo do retrofit versus ganhos em produção e manutenção.
Sugira medir: tempo de integração (horas), número de I/Os eliminadas, custo por metro de cabo evitado, e melhoria percentual em precisão de posicionamento. Use baseline de operação atual para comparações e simulações antes da implementação.
Considerar custos ocultos: treinamento, firmware updates e certificações necessárias; porém ganhos em modularidade tendem a superar investimentos iniciais em linhas de média a alta produção.
Guia prático de instalação e configuração do módulo MotionNET distribuído para Delta ASDA-AA2 — MotionNET, Delta ASDA-AA2, CON mini clamp
Pré-requisitos e lista de verificação antes da instalação
Antes de instalar, verifique versões de firmware compatíveis do módulo e do ASDA‑AA2, documentação técnica do CON mini clamp, e disponibilidade de fontes 24 Vdc com PFC se integradas ao painel. Tenha ferramentas: multímetro, osciloscópio, e analisador de rede se necessário.
Checklist:
- Firmware e datasheets à mão
- Ferramentas de crimpagem para mini clamp
- Plano de aterramento e rota de cabos
- Backup de parâmetros do controlador mestre
Efetue análise de riscos conforme ISO 12100 e normas aplicáveis para segurança elétrica, e planeje FAT/SAT.
Passo a passo: montagem elétrica e conexões físicas
- Monte o módulo no trilho DIN próximo ao ASDA‑AA2, respeitando distâncias para ventilação.
- Conecte alimentação 24 Vdc e verifique polaridade; instale fusíveis conforme especificado.
- Ligue sinais de enable/start ao drive via CON mini clamp, conecte encoder e assegure blindagem e aterramento apropriado.
Use etiquetas e esquema unifilar. Evite rodar cabos de potência junto a cabeamento de sinal para reduzir EMI. Verifique continuidade de terra com < 1 Ω idealmente.
Configuração do MotionNET e parâmetros do ASDA-AA2
Configure endereçamento MotionNET no módulo e no mestre; ajuste baud e determinismo conforme projeto. No ASDA‑AA2, defina parâmetros básicos: resolução do encoder, ganho de posição/velocidade (tuning básico), limites de corrente e limites de posição.
Realize tuning inicial em modo manual com baixa velocidade e proteção torque, ajuste ganhos PID com metodologia incremental (reduzir overshoot, minimizar tracking error). Registre parâmetros e versões firmware para compliance.
Testes, validação e checklist de start-up
Realize testes de comunicação: ping MotionNET, leitura de registros, e testes de latência. Execute movimentos de baixa amplitude, verifique resposta de encoder e alarmes do drive. Checklist final inclui: verificação de segurança (paradas de emergência), logs de diagnóstico e confirmação de parâmetros.
Documente resultados FAT e execute SAT com equipe de produção. Configure alarmes para thresholds críticos e validem rotinas de fallback em caso de perda de rede.
Integração com sistemas SCADA/IIoT e mapeamento de MotionNET, Delta ASDA-AA2, CON mini clamp
Protocolos e mapeamento de tags (OPC UA, Modbus, MQTT, MotionNET)
A integração requer gateway que traduza registros MotionNET para protocolos de supervisão. Mapear tags críticos: posição atual, setpoint, status de drive, alarmes e temperatura. Use OPC UA para ambientes corporativos e Modbus/TCP para SCADA legados; MQTT é ideal para push de telemetria IIoT.
Estratégia: mapear tags com semântica (nome, unidade, escala), priorizando dados para OEE e manutenção preditiva. Defina polling vs. publish conforme criticidade do dado e largura de banda.
Considere latência aceitável: comandos de movimento críticos não devem depender de camadas IIoT com alta latência; mantenha controle determinístico no nível MotionNET.
Exemplo de configuração em SCADA (Ignition / Wonderware / outros)
Em Ignition, crie um driver Modbus/TCP apontando para gateway MotionNET e registre tags com escala e deadband. Em Wonderware, utilize drivers dedicados ou OPC DA/UA conforme disponibilidade. Configure telas com alarms e históricos para análise de tendência.
Implemente scripts para validação de dados, geração de relatórios de desempenho e dashboards de OEE. Valide timestamps e sincronização entre PLC, módulos e SCADA para garantir correlação de eventos.
Boas práticas de segurança e arquitetura IIoT
Segmente redes (VLANs) entre chão de fábrica e TI, use firewalls industriais e VPN para acesso remoto seguro. Adote autenticação forte, atualizações de firmware controladas e gestão de chaves. Monitore logs e implemente políticas de backup/rollback.
Para atualizações remotas, utilize canais criptografados e proceda com testes em ambientes de pré-produção para evitar downtime. Documente SLA e planos de recuperação.
Exemplos práticos de uso do módulo MotionNET distribuído para Delta ASDA-AA2
Caso 1 — Sincronização de 1 eixo em linha de produção
Em uma linha de embalagem, o eixo de alimentação deve sincronizar com esteira principal. O módulo recebe perfil de velocidade e executa start/stop com latência baixa, garantindo ciclo sem descompasso. Procedimento: ajustar ganho de velocidade e testar com carga progressiva.
Resultado esperado: redução de rejeitos por sincronismo e melhoria do tempo de ciclo em X% (medir antes/depois).
Caso 2 — Aplicação com CON mini clamp (controle de presa/acionamento)
Controle de prensa com CON mini clamp para conexões rápidas: o módulo aciona o ASDA‑AA2 para fechar/abrir garfos de prensa com tempo e força controlada. Parâmetros críticos: rampa de aceleração, limite de torque e monitoramento de posição para evitar danos.
Validação: testes de força, logs de eventos e integração com circuito de segurança para intertravamentos.
Caso 3 — Retrofit: substituir controlador central por arquitetura distribuída
Projeto de retrofit onde o CLP central é substituído por controlador mestre + módulos distribuídos. Etapas: mapeamento I/O, planejar topologia MotionNET, instação módulo/drive, FAT/SAT e treinamento. Riscos: incompatibilidade elétrica e falta de documentação; mitigação: análise prévia e testes em bancada.
Benefícios: redução de painéis, maior modularidade e menores custos de manutenção.
Comparações técnicas com produtos ICP DAS semelhantes, erros comuns e troubleshooting
Comparativo rápido com módulos ICP DAS similares
| Produto | Nº eixos | Interfaces | Destaque |
|---|---|---|---|
| Módulo MotionNET ASDA‑AA2 (1 eixo) | 1 | MotionNET, CON mini clamp | Integração otimizada Delta |
| Módulo MotionNET multi-eixo | 2–4 | MotionNET, EtherCAT opcional | Mais eixos, maior custo |
| Gateway MotionNET‑Modbus | 0 (gateway) | MotionNET → Modbus | Conversão de protocolo |
Escolha conforme número de eixos, requisito de latência e custo.
Erros comuns na integração e como evitá-los
Erros frequentes: endereçamento MotionNET duplicado, configuração de baud incorreta, falha de aterramento, ou parametrização errada do encoder. Correções: verificar planilha de endereços, usar scanner de rede, verificar continuidade de shield e revisar parâmetros de encoder no ASDA‑AA2.
Documentação e checklists reduzem falhas; sempre executar testes de comunicação antes de operar com carga.
Procedimentos de manutenção e atualização de firmware
Mantenha firmware atualizado em módulo, drive e mestre; siga procedimento de backup e verificação de compatibilidade. Rotina recomendada: inspeção visual trimestral, logs mensais e FAT anual. Em caso de atualização, realizar rollback plan e testar em bancada antes do ambiente produtivo.
Registre versões em CMDB e garanta que mudanças críticas tenham autorização formal.
Conclusão e chamada para ação — Entre em contato / Solicite cotação
Próximos passos recomendados
Checklist pré‑compra: confirmar número de eixos, requisitos de rede MotionNET, compatibilidade elétrica com ASDA‑AA2, e plano de FAT/SAT. Prepare RFP técnico com parâmetros de torque, resolução e condições ambientais.
Consulte a equipe técnica da ICP DAS/LRI para análise de arquitetura e simulação de ROI. Recomenda-se prototipagem em bancada antes do rollout.
Como solicitar suporte técnico, demonstração ou cotação
Para pedidos de cotação, demonstração ou suporte técnico, reúna: esquema unifilar, requisitos de movimento (perfil), lista de I/Os e ambiente de instalação. Entre em contato pelo portal LRI ou solicite visita técnica.
Para aplicações que exigem essa robustez, a série módulo MotionNET distribuído para Delta ASDA‑AA2 da ICP Das é a solução ideal. Confira as especificações completas e solicite orçamento em: https://www.lri.com.br/automacao-e-controle-de-maquinas/modulo-controle-motionnet-distribuido-para-delta-asda-aa2-1-eixo-e-con-mini-clamp. Veja também outras soluções de automação industrial disponíveis em https://www.lri.com.br/automacao-e-controle-de-maquinas/.
Perspectivas futuras e resumo estratégico (Aponte para o futuro)
Tendências tecnológicas e evoluções esperadas
Tendências incluem integração nativa com edge computing, analytics local para preditiva, e maior uso de OPC UA e MQTT para telemetria. Espera‑se que módulos distribuídos evoluam com mais funções embarcadas (interpolação multi-eixo, segurança funcional integrada).
A convergência entre OT e IT exigirá modularidade e APIs padronizadas para facilitar integração com MES/ERP, diminuindo time‑to‑market.
Aplicações específicas a observar nos próximos anos
Setores com incremento de automação — embalagens flexíveis, e‑mobility (montagem de baterias) e manufatura aditiva — vão demandar soluções distributivas de controle com feedback de alta resolução. Linhas que migram para Indústria 4.0 vão priorizar módulos com capacidade edge e comunicações seguras.
Recomenda‑se planejar arquitetura com escalabilidade e compatibilidade com padrões abertos para proteger investimento.
Interaja: deixe suas dúvidas ou comentários abaixo — qual desafio você enfrenta em sincronização de eixo ou retrofit? Nossa equipe técnica responde.
