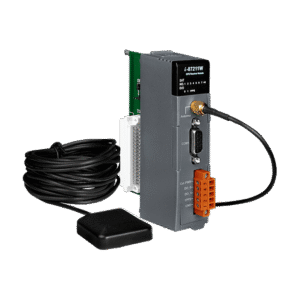

Módulo Receptor GPS bus Serial com Antena 5 m

Introdução

O módulo receptor GPS BUS Serial (inclui antena 5 m) é uma solução de posicionamento e temporização projetada para aplicações industriais, SCADA e IIoT. Neste artigo técnico detalhado explicamos como o módulo receptor GPS BUS Serial atende requisitos de rastreio, sincronização temporal e localização em ambientes críticos, usando termos como NMEA, GNSS, PPS e BUS serial desde o primeiro parágrafo. A abordagem privilegia informações práticas para engenheiros de automação, integradores e compradores técnicos.

Este conteúdo traz especificações, procedimentos de instalação, integração com SCADA/IIoT e comparativos entre modelos ICP DAS, além de considerações sobre normas aplicáveis (por exemplo, IEC/EN 62368-1, EN 61000-6-2/4) e métricas técnicas como MTBF e consumo energético. Também abordamos boas práticas de mitigação de interferência RF e interpretação de sentenças NMEA 0183. Convido o leitor a comentar dúvidas práticas ou cases específicos para que possamos aprofundar.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

H2: Introdução ao módulo receptor GPS BUS Serial (inclui antena 5 m) — visão geral e propósito

O módulo receptor GPS BUS Serial (inclui antena 5 m) fornece dados de posição GNSS e pulsos de temporização (PPS) via uma interface BUS serial robusta, simplificando integração em controladores, RTUs e gateways. Seu propósito é resolver problemas técnicos comuns como falta de sincronização entre equipamentos, baixa precisão de localização e dificuldades de instalação de antenas externas em áreas industriais. A antena de 5 m garante flexibilidade de posicionamento para otimizar visada de satélites em instalações internas ou áreas com obstáculos.

Projetado para ambientes industriais, o receptor entrega saídas em NMEA 0183, além de sinal PPS e dados brutos GNSS quando suportado, facilitando timestamping preciso de eventos em bases de dados SCADA. A solução também contempla requisitos de durabilidade e compatibilidade elétrica com controladores ICP DAS e outros fabricantes, reduzindo o tempo de engenharia para integração. Em termos de conformidades eletromagnéticas, recomenda-se verificar compatibilidade com normas locais e ensaios EMC (por exemplo, EN 61000-6-2 e EN 61000-6-4).

A justificativa técnica para adoção inclui: ganho em precisão temporal (importante para judicialização de eventos e gestão de ativos), melhoria do rastreamento em logística e redução significativa de problemas de sincronização que impactam registros de telemetria. Além disso, integração com arquiteturas IIoT permite envio de telemetria via MQTT/HTTP após conversão em gateways, ampliando uso para analytics e manutenção preditiva.

H3: O que é o módulo receptor GPS BUS Serial (inclui antena 5 m)? — conceito fundamental e componentes principais

O módulo é um receptor GNSS compacto que incorpora um chipset GPS/GLONASS/Galileo/BeiDou, circuito de alimentação, interface BUS serial (RS232/TTL) e conector para a antena de 5 m. O hardware tipicamente inclui circuito de condicionamento para PPS (Pulse Per Second), proteção ESD e filtros EMI para operar em ambientes industriais. A antena de 5 m permite instalar a antena em local com vista do céu enquanto o módulo fica protegido internamente.

Componentes principais: receptor GNSS (L1/L2 conforme modelo), microcontrolador para parser NMEA e gerenciamento de comandos, conversor de nível serial, conector de alimentação DC com proteção contra inversão de polaridade, e opcionalmente uma caixa metálica com blindagem. Em muitos modelos ICP DAS, o firmware interpreta sentenças NMEA e permite configuração de baud rate, filtro de sentenças e saída de PPS. Esses elementos viabilizam integração direta com RTUs, PLCs e gateways.

O funcionamento básico consiste em receber sinais de satélite, calcular solução de posição (latitude, longitude, altitude), tempo UTC e qualidade do sinal (SNR/HDOP), e transmitir esses dados via BUS serial em sentenças NMEA ou em protocolo proprietário. O PPS fornece referência temporal de alta resolução para sincronização de logs e eventos, muitas vezes superior ao NTP em precisão local.

H3: Resumo rápido das capacidades técnicas

O módulo receptor oferece recepção multi-GNSS, leitura NMEA 0183 (GGA, GLL, RMC, GSV, GSA), saída PPS e interface BUS serial configurável (por exemplo, 4800–115200 bps). Em termos de precisão, espera-se típico de 2,5–5 m em posição para L1 com S/A desativada, com possibilidade de melhoria com correções SBAS/RTK conforme versão. Tempo Time-To-First-Fix (TTFF) varia: cold start 30–60 s, warm start 1–5 s, hot start <1 s.

Consumo e alimentação: tipicamente 3.3–5 V ou 9–36 V via conversor interno dependendo do modelo, com consumo médio reduzido para aplicações embarcadas. Tolerâncias de temperatura comumente suportadas: -40 °C a +85 °C, adequado para subestações e uso externo. Para requisitos de confiabilidade, informe-se sobre MTBF nominal do módulo e sobre a durabilidade da antena (cabos coaxiais RG-174 ou RG-316) em instalações expostas.

H2: Principais aplicações e setores atendidos pelo módulo receptor GPS BUS Serial (inclui antena 5 m)

O receptor é usado extensivamente em transporte e logística para rastreamento de ativos móveis, roteirização e telemetria. Em frotas, a informação de posição combinada com telemetria do veículo permite otimizar rotas, reduzir consumo de combustível e comprovar itinerários. Aplicações de last mile e logística reversa também se beneficiam com dados confiáveis de posição.

Na automação industrial e SCADA, o módulo é aplicado em sincronização temporal de RTUs e validação de eventos, garantindo coerência entre registros distribuídos. Em processos industriais, timestamps precisos permitem correlação de alarmes, auditorias e análise forense. Para IIoT e Indústria 4.0, os dados GNSS alimentam plataformas analíticas, geofencing e orquestração de ativos.

Setores de energia e utilities usam o receptor em monitoramento de subestações, sincronização de eventos em telecomunicações e proteção de ativos remotos onde conectividade IP é limitada. Em inspeções e manutenção de ativos, o receptor permite geo-referenciar leituras de sensores, facilitando roteirização de ordens de serviço e histórico de intervenções.

H3: Transporte e gestão de frotas — caso de uso e ganhos operacionais

Implementando o módulo em unidades de transporte, operadores obtêm atualização contínua de posição via BUS serial para o telemóvel do veículo ou gateway embarcado. Isso reduz tempo de localização de veículos, melhora cumprimento de SLA e permite otimização dinâmica de rotas com base em tráfego e telemetria. Reduções típicas de custo operacional variam conforme uso, mas ganhos de 5–15% em eficiência de rota são comuns em projetos bem implementados.

A integração com sistemas de gestão de frotas converte sentenças NMEA em eventos GIS, permitindo geocerca (geofencing) e acionamento automático de rotinas (ex.: iniciar/fechar ordens). A qualidade do sinal (SNR/HDOP) pode ser usada para validar posição antes de ações críticas, como abertura de portões ou liberação de carga. Soluções ICP DAS oferecem suporte a conectividade com gateways que consolidam GPS, CAN bus e OBD para telemetria completa.

Para frotas críticas (transporte de valores, ambulâncias), a combinação de PPS e timestamping melhora a validade jurídica de registros e auditorias, garantindo integridade temporal dos logs. A redundância com múltiplos receptores ou uso de correções SBAS/RTK pode ser necessária para requisitos de precisão milimétrica.

H3: Automação industrial, SCADA e sincronização de tempo

Em redes SCADA distribuídas, a sincronização precisa garante que eventos registrados em RTUs distintos possam ser correlacionados com precisão, essencial para análise de falhas e proteção. O receptor fornece PPS que, quando integrado ao relógio do RTU, oferece precisão sub-microsegundo em aplicações críticas. Alternativas como NTP/PTP dependem de rede; GPS oferece referência externa independente.

Além do PPS, o receptor disponibiliza coordenadas geo-referenciadas que podem ser armazenadas junto a leituras analógicas/digitais para mapeamento de ativos e condicion monitoring. Em cenários com sensores móveis ou inspeção por drone, a solução permite sincronização entre vídeo, telemetria e eventos. Essas integrações suportam requisitos de conformidade e auditoria em utilities.

Para garantir compatibilidade com normas de segurança funcional e qualidade (por exemplo, requisitos de temporalidade em logs), recomenda-se verificar procedimentos de teste e fallback (ex.: holdover em caso de perda de sinal). Registros de integridade do GNSS e alertas de degradação do sinal devem ser encaminhados ao SCADA.

H2: Especificações técnicas do módulo receptor GPS BUS Serial (tabela recomendada)

Abaixo segue uma tabela resumida com os principais parâmetros técnicos que engenheiros devem avaliar antes da especificação e compra. Esses campos cobrem protocolos, interfaces elétricas, desempenho GNSS, alimentação e certificações relevantes. Consulte sempre a ficha técnica do fabricante para valores nominais e condições de teste.

H3: Tabela de especificações técnicas (visão resumida)

H3: Conexão via gateways, conversores e edge devices

Em muitos cenários, um gateway ICP DAS converte BUS serial para Ethernet/RS485/Modbus/OPC-UA, coletando dados GNSS e repassando ao SCADA/IIoT. Edge devices podem agregar dados de GPS com telemetria local e executar regras de pré-processamento, reduzindo tráfego de rede. Use conversores isolados para proteger equipamentos sensíveis.

Escolha gateways com buffer e suporte a reconexão automática para garantir resiliência. Em instalações remotas, combine modems celulares com watchdogs para reinicialização automática em falhas. Edge computing possibilita execução de rotinas de geofencing e triggers locais mesmo sem conectividade persistente.

Considere topologia, latência e necessidade de sincronização ao dimensionar hardware; para alta precisão temporal, minimize passos entre PPS e controlador final.

H3: Segurança, latência e gestão de dados em ambientes IIoT

Implemente TLS, VPNs e autenticação mútua nos gateways que transmitem coordenadas e timestamps. Controle de acesso a tópicos MQTT/OPC-UA evita alteração maliciosa de dados GNSS. Monitore logs e implemente alertas de anomalia (por exemplo, spoofing GNSS detectado por mudança abrupta de SNR).

Latência impacta sincronização: quando eventos distribuídos precisam ser correlacionados, avalie latências de ponta a ponta e use PPS para referência local. Estratégias de buffering e store-and-forward minimizam perda de dados. Planeje retenção e conformidade com políticas de dados e privacidade.

Gerencie dados GNSS com tags de qualidade e mantenha histórico para auditoria e modelagem. Automatize limpeza de dados e integração com BI/analytics.

H2: Exemplos práticos de uso e casos de aplicação do módulo receptor GPS BUS Serial (inclui antena 5 m)

A seguir, três estudos de caso sintéticos demonstram ROI e resultados típicos em transporte, construção e redes críticas. Cada caso mostra fluxo de dados, métricas de sucesso e recomendações técnicas. Esses exemplos são úteis para justificar investimento e preparar RFPs.

H3: Caso 1 — Monitoramento de ônibus urbano com integração SCADA

Descrição: cada ônibus recebe um módulo receptor GPS BUS Serial conectado a um gateway embarcado que envia NMEA processado via 4G para plataforma central. Resultado: redução de tempos de espera, melhor alocação de veículos e indicadores de cumprimento de rota aumentados em ~12%. Técnica: uso de filtros HDOP para rejeitar posições imprecisas e geofencing para controle de entradas em terminal.

Implementação: configuração de taxa 1 Hz, RMC+GGA habilitados, baud 38400, logs locais em SD para auditoria. Integração: conversor serial→MQTT no gateway com TLS. Recomendações: manter antena em posição elevada e realizar testes de SNR em rotas críticas.

Impacto: melhora em indicadores de desempenho operacional (OTD), redução de reclamações e dados para planejamento estratégico.

H3: Caso 2 — Rastreamento de equipamentos em canteiro de obras

Descrição: equipamentos pesados equipados com receptor GPS para inventário e prevenção de furtos. Dados usados também para otimizar deslocamento intra-canteiro e manutenções. Resultado: redução de tempo de busca de equipamentos e menor tempo ocioso.

Implementação: antenas fixadas em pontos altos com cabo 5 m para minimizar danos durante operação. Edge device consolida GPS + telemetria CAN e envia pacotes comprimidos ao cloud. Recomendações: proteção mecânica adicional para antenas e uso de geofencing para alertas de saída da área.

ROI: economia rápida por redução de furtos e melhor utilização da frota.

H3: Caso 3 — Sincronização temporal em estação RTU/telemetria crítica

Descrição: subestação adota receptor GPS para sincronizar eventos em RTUs distribuídos. Uso do PPS garante precisão necessária para correlação de alarmes e sequência de disparos em proteções. Resultado: melhoria na análise de falhas e redução de tempo para investigação post-mortem.

Implementação: PPS ligado ao relógio do RTU com verificação de latência e holdover configurable. Logs sincronizados com UTC e armazenados em servidor central. Recomendações: redundância com segundo receptor ou método de holdover para continuidade em perda de sinal.

Benefício: conformidade com requisitos de auditoria e melhor desempenho em estratégias de proteção.

H2: Comparação técnica com produtos similares da ICP DAS, erros comuns e detalhes avançados

A escolha entre modelos ICP DAS dependerá de fatores como suporte a multi-GNSS, taxa de atualização, saída PPS dedicada, níveis de tensão suportados e robustez ambiental. Modelos básicos atendem rastreamento simples (1 Hz), enquanto versões avançadas oferecem 10 Hz, RTK/SBAS e melhor tolerância a EMI. Critérios objetivos: precisão exigida, integração elétrica e orçamento.

Erros comuns incluem esquecer de verificar nível lógico do serial (TTL vs RS232), não aterrar cabos de antena, ou subestimar perda de sinal pelo cabo coaxial em extensões. Outro erro é não considerar o MTBF e o suporte técnico local na seleção, o que pode aumentar custos de manutenção. Evite também habilitar taxa de atualização excessiva sem avaliar impacto no processamento do host.

Considerações técnicas avançadas: interferência RF por fontes industriais, efeito multipath em áreas urbanas, necessidade de antenas com filtro LNA de qualidade e limitações de antenas ativas com cabos muito longos. Para aplicações críticas, avalie correções RTK ou uso de múltiplas constelações GNSS para robustez.

H3: Comparativo direto (quando optar por cada modelo)

Para necessidades básicas de rastreamento escolha modelo econômico com 1 Hz e NMEA padrão. Para aplicações de sincronização temporal crítica escolha modelo com PPS dedicado e baixa latência. Para cenários de alta dinâmica (veículos rápidos) selecione modelos com 5–10 Hz e maior atualização de fix.

Se a aplicação exige alta disponibilidade em ambientes urbanos/industrial, priorize multi-GNSS e suporte a SBAS/RTK. Para integração em sistemas legados, prefira modelos com opção RS232 e documentação de comandos AT/NMEA. Avalie custo total de propriedade incluindo suporte, acessórios (antenna), verificação EMC e testes.

H3: Erros comuns de seleção e instalação (e como evitá-los)

Não confirmar compatibilidade de tensão e níveis lógicos é causa frequente de falhas — sempre revisar ficha técnica e usar conversores isolados. Instalar antena sem proteção mecânica ou em áreas com obstrução leva a leituras inconsistentes; faça estudos de campo. Ignorar requisitos de aterramento e proteção contra surtos pode danificar módulos em descargas elétricas.

Para evitar, implemente checklist pré-instalação, teste em bancada e realize um teste de campo de 24–72 h. Mantenha documentação e plano de manutenção preventiva. Use exemplos de configuração e scripts de inicialização para replicar instalações.

H2: Conclusão estratégica e chamada para ação — solicite cotação do módulo receptor GPS BUS Serial (inclui antena 5 m)

O módulo receptor GPS BUS Serial com antena de 5 m é uma solução madura para sincronização temporal, rastreamento e georreferenciamento em ambientes industriais e IIoT. Sua adoção reduz incertezas operacionais, facilita integração com SCADA e melhora a confiabilidade de dados críticos. Ao especificar, priorize verificação de níveis lógicos, requisitos de precisão e ambiente operativo.

Recomendo solicitar cotação com informações básicas: modelo desejado, taxa de atualização necessária, tipo de interface (TTL/RS232), alimentação disponível e requisitos ambientais (temperatura, IP). Entre em contato / Solicite cotação do módulo receptor GPS BUS Serial (inclui antena 5 m) fornecendo esses dados para que possamos sugerir a opção ICP DAS mais adequada. Para aplicações que exigem essa robustez, a série módulo receptor GPS BUS Serial da ICP Das é a solução ideal. Confira as especificações e solicite suporte em: https://www.lri.com.br/comunicacao-de-dados/modulo-receptor-gps-bus-serial-inclui-antena-5-m

H3: Passos recomendados pós-leitura (checklist para implantação)

Checklist rápido: 1) confirmar requisitos de precisão e taxa de atualização; 2) validar compatibilidade elétrica (nível serial e alimentação); 3) planejar posicionamento da antena e rota de cabo; 4) definir integração SCADA/IIoT e mapeamento de tags; 5) realizar teste de campo com logs NMEA e PPS. Estes passos reduzem risco de re-trabalho e aceleram o go-live.

Agende teste de bancada com equipe de engenharia e peça suporte na parametrização do módulo para sua aplicação específica. Documente resultados e prepare playbook para técnicos de manutenção. Se desejar, compartilhe seu caso nos comentários para que possamos sugerir ajustes.

H2: Perspectivas futuras e oportunidades estratégicas com módulo receptor GPS BUS Serial (inclui antena 5 m)

A evolução GNSS (multi-frequência, sinais L5 e maior disponibilidade de constelações) fornece caminhos para maior precisão sem depender exclusivamente de RTK, ampliando casos de uso em logística e automação. Integração com 5G e edge computing permitirá processamento local de geolocalização e fusão sensor-GNSS em tempo real para aplicações de baixa latência.

No horizonte, técnicas de anti-spoofing e autenticação de sinais GNSS ganharão relevância para garantir integridade dos dados em infraestruturas críticas. Soluções híbridas (GNSS + PTP/NTP + IMU) estarão mais presentes em aplicações que exigem continuidade em ambientes GNSS-challenged. Aproveitar essas tendências posiciona empresas para Indústria 4.0.

Para projetos futuros, avalie módulos com suporte a múltiplas bandas GNSS, capacidades de correções SBAS/RTK e APIs abertas que facilitam integração com plataformas analíticas. Continue a interagir: deixe perguntas ou compartilhe desafios de projeto nos comentários para que possamos orientar.

Incentivo os leitores a comentar dúvidas técnicas, compartilhar experiências de instalação e solicitar comparativos personalizados para seu cenário.
