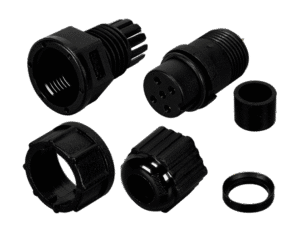

Plugue de Alimentação 5 Pinos Resistente à Água IP67

Introdução — Visão geral do Plugue de Alimentação 5 Pinos Resistente à Água

Plugue de Alimentação 5 Pinos Resistente à Água é um conector robusto projetado para alimentar equipamentos industriais e IIoT em ambientes agressivos, garantindo continuidade de serviço e proteção contra entrada de umidade (por exemplo, IP67/IP68 conforme IEC 60529). Este artigo técnico explora função, especificações e aplicações, e usa termos relevantes como IP, MTBF, PFC e conformidade CE/RoHS para leitores técnicos.
O design de 5 pinos permite linhas de alimentação com condutor terra, neutro, fase(s) e um pino auxiliar para sinalização/controle, tornando-o adequado para alimentação de gateways, I/O remotos e painéis elétricos. Em analogia, pense no plugue como uma "porta estanque" para energia — sua missão é manter a energia fluindo como um duto selado, mesmo sob chuva, vapor ou limpeza por jato.
A compreensão técnica aqui apresentada serve engenheiros de automação, integradores de sistemas, profissionais de TI industrial e compradores técnicos que precisam especificar conectividade confiável para utilities, manufatura e aplicações marítimas. Para mais leituras sobre aquisição de dados e I/O remotos consulte: https://blog.lri.com.br/aquisicao-de-dados-remota e https://blog.lri.com.br/io-remoto-iiot.

Principais aplicações e setores atendidos pelo Plugue de Alimentação 5 Pinos Resistente à Água

O plugue é amplamente utilizado em indústria (fábricas e linhas de produção) para alimentar controladores, painéis de distribuição móveis e sensores de zona. Em ambientes com lavagem por alta pressão, sua estanqueidade reduz falhas por infiltração, melhorando MTBF e diminuindo o custo total de propriedade (TCO).
Em utilities (estações de tratamento, estações de bombeamento), a necessidade de conectores resistentes à água e à corrosão é crítica: o plugue permite manutenção modular sem abrir caixas hermeticamente seladas, mantendo o nível de segurança elétrica exigido por normas como IEC/EN 62368-1.
Setores marítimo e transporte se beneficiam do design resistente à salinidade e vibração; o quinto pino pode ser usado para detecção de presença, bloqueio mecânico ou alimentação redundante, facilitando integração com sistemas embarcados e SCADA.

Especificações técnicas do Plugue de Alimentação 5 Pinos Resistente à Água (tabela resumida)

Abaixo está uma tabela de rápida consulta com parâmetros essenciais. Use-a como referência ao especificar o componente em um projeto.

Tabela de Especificações (Parâmetro | Valor | Unidade | Observações / Limitações)

Material, grau de proteção e classificação IP

Os corpos costumam usar PBT ou ligas metálicas com banho Ni/Cr para resistência mecânica e à corrosão; inserts elétricos em bronze fosforoso ou cobre estanhado aumentam condutividade e resistência ao desgaste. As vedações normalmente são de EPDM ou silicone conforme a faixa térmica desejada.
A classificação IP67/IP68 é verificada segundo IEC 60529: IP67 garante proteção contra imersão temporária (até 1 m por 30 min), IP68 protege contra imersão prolongada conforme especificação do fabricante. Para ambientes salinos ou químicas, especificar tratamentos NEMA 4X ou materiais marinhos.
O tratamento anticorrosão, juntas com arruelas de vedação e travamento mecânico, compõe a estratégia de estanqueidade; selecione modelos com selos redundantes quando o equipamento for crítico para segurança operacional.

Dimensões, pinout e diagramas elétricos

O layout padrão reserva pinos para L, N, PE e dois pinos adicionais que podem ser configurados como sinal/retorno ou fases adicionais. Em muitos modelos: pino 1 = L, pino 2 = N, pino 3 = PE, pino 4 = Sinal, pino 5 = Reserva.
Forneça desenhos mecânicos (CAD) ao fornecedor para garantir compatibilidade com painéis; atenção às dimensões de flange, diâmetro do cabo e comprimento do corpo para vedação eficaz. Torque de aperto recomendado para terminais varia entre 0.5–1.2 N·m dependendo do calibre do condutor.
Diagramas elétricos devem incluir proteção por fusíveis ou disjuntores, supressão de transientes (TVS, varistores) e, quando necessário, filtros PFC a montante para evitar harmônicos e atender requisitos da instalação (ex.: hospitais podem demandar conformidade IEC 60601-1).

Importância, benefícios e diferenciais do produto Plugue de Alimentação 5 Pinos Resistente à Água

Escolher um plugue especializado reduz paradas não planejadas e falhas por entrada de água, referentes a até 40–60% das causas de falhas elétricas em ambientes laváveis. Confiabilidade e estanqueidade resultam em maior MTBF e menor custo de manutenção.
O ROI advém da diminuição de horas de manutenção corretiva e substituição de painéis; um conector selado evita danos a fontes, I/O remotos e gateways IIoT, protegendo investimentos em sensores e instrumentação.
Além disso, conectores certificados e testados ajudam na conformidade regulatória (CE, RoHS) e em processos de aceitação em utilities, onde requisitos de manutenção e documentação técnica são rigorosos.

Benefícios operacionais e de manutenção

Operacionalmente, o plugue permite manutenção modular sem necessidade de energizar painéis adjacentes, graças a contatos que suportam desconexão segura e travamentos mecânicos. Isso reduz tempo de parada e riscos a técnicos.
Rotinas de manutenção preventiva se limitam a inspeções visuais das vedações, testes de resistência de isolamento e reaperto de terminais conforme torque. Substituições são rápidas com conectores padronizados, reduzindo downtime.
A disponibilidade de versões com contatos dourados ou prateados aumenta a resistência a corrosão e melhora a confiabilidade de baixa corrente (sinais), útil para loops de instrumentação e detecção.

Diferenciais técnicos frente a soluções genéricas

Diferenciais incluem vedação dupla, tratamento anticorrosão, inserts de contato de alta resistência e opções com trava mecânica anti-desconexão por vibração. Esses itens elevam o desempenho em aplicações móveis e marítimas.
Os conectores especializados têm testes de ciclo e envelhecimento sob normas que simulam ambiente industrial (salt spray, vibração, choque), algo nem sempre presente em soluções genéricas. Isso impacta diretamente o MTBF estimado.
Modelos ICP DAS frequentemente oferecem compatibilidade com I/O remotos e padrões de montagem que facilitam integração em racks e caixas modulares, reduzindo customizações no painel.

Guia prático de instalação e uso do Plugue de Alimentação 5 Pinos Resistente à Água — Como fazer/usar?

Uma instalação correta inicia por verificar a versão do plugue (corrente e tensão) e confirmar o IP/temperatura adequados ao ambiente. Reúna ferramentas: chave dinamométrica, multímetro, equipamento de ensaio de isolamento (megômetro) e material de limpeza não condutor.
Remova sujeira e verifique a integridade das vedações; nunca use lubrificantes à base de petróleo em elastômeros. Certifique-se de que o cabo esteja dimensionado para a corrente nominal e que o isolamento seja compatível com a temperatura de operação.
Documente o pinout no esquema elétrico do painel e marque contatos com identificação persistente. Assegure-se de que a blindagem e o aterramento estejam corretamente implementados para reduzir ruído e riscos de choque.

Preparação e checklist pré-instalação

Checklist mínimo: verificação de IP, compatibilidade de corrente/tensão, integridade das vedações, resistência de isolamento >100 MΩ (valor típico), e estado dos terminais. Tenha planilhas de torque e procedimentos de segurança à mão.
Ferramentas: chave dinamométrica, alicates de crimpagem apropriados, terminais isolados, fita antitorsão e multímetro/calibre. Use EPIs e siga normas de bloqueio/etiquetagem (lockout/tagout).
Confirme também requisitos ambientais: exposição UV, agentes químicos, e risco de contato mecânico; adapte com capas protetoras ou flanges reforçados quando necessário.

Procedimento de instalação passo a passo

1. Corte e prepare o cabo, desforre o condutor conforme especificação do terminal.
2. Crimpe ou solde os terminais recomendados; insira cada condutor no pin correspondente seguindo o diagrama.
3. Aperte os terminais ao torque especificado (ex.: 0.8 N·m) e monte a vedação e porca de travamento; realize teste de estanqueidade e de continuidade.
   Após montagem, aplique ensaio de isolamento e prova de funcionamento antes da energização plena.

Testes pós-instalação e validação funcional

Execute: teste de continuidade, resistência de isolamento entre condutores e terra, e prova de estanqueidade (spray ou imersão conforme IP). Registre resultados e compare com critérios de aceitação.
Teste funcional inclui energizar carga simulada e monitorar aquecimento em regime (termografia é recomendada para identificar pontos quentes). Verifique também presença de harmônicos se sistema ligado a inversores (PFC recomendado).
Realize um teste de vibração e choque quando aplicável e inspeção visual periódica após 24–72 horas de operação contínua.

Manutenção preventiva e resolução de problemas (troubleshooting)

Rotina: inspeção semestral das vedações, reaperto de conexões, medição de resistência de contato e limpeza com álcool isopropílico. Substitua vedações expostas a endurecimento ou cortes.
Sinais de falha: aumento de resistência de contato (queda de tensão), oxidação visível, vazamento de umidade dentro do conector ou aquecimento anormal. Solução: substituir inserts, realizar limpeza e reinstalar com novo selo.
Problemas de comunicação (quando o quinto pino é sinal) podem ser mitigados com testes de continuidade e uso de filtros/passivos ou isolamento galvanicamente quando necessário.

Integração do Plugue de Alimentação 5 Pinos com sistemas SCADA e IIoT

Fisicamente, o plugue fornece energia e potencialmente um canal de sinal para gateways IIoT e I/O remotos; sua confiabilidade impacta diretamente a disponibilidade de dados em SCADA. A segregação de cabos de potência e sinal é recomendada para evitar interferência eletromagnética.
Em arquiteturas SCADA, garanta que a alimentação via plugue inclua proteção contra transientes (surge arrester) e filtragem (LC o PFC na fonte) para estabilidade dos conversores analógico-digitais e dos radios/antenas. O design deve contemplar redundância quando a disponibilidade é crítica.
Para IIoT, a presença de um pino de sinal pode ser usada para detecção de acoplamento, identificação de dispositivo (ID) ou para alimentação auxiliar a sensores. Documente o uso para evitar conflitos com linhas de potência.

Conexão física e considerações elétricas na integração SCADA

Use cabos com blindagem e mantenha continuidade de terra para proteção contra transientes e descargas atmosféricas; adote práticas de aterramento em estrela para evitar loops de terra afetando sinais.
Proteja a entrada com fusíveis e disjuntores proporcionais e inclua dispositivos de proteção contra surto (SPD) próximos ao ponto de entrada. A coordenação entre SPD e fusíveis aumenta a resistência do sistema a sobretensões.
Em longas linhas de alimentação, considere queda de tensão e use bitolas adequadas conforme corrente e comprimento; tabelas de queda de tensão devem ser consultadas para garantir tensão mínima nos terminais do equipamento.

Protocolos, conversores e camadas de comunicação

Apesar de ser um conector de energia, sua utilização em conjunto com gateways Modbus/OPC UA/MQTT é comum; a integridade elétrica influencia diretamente a qualidade do dado. Use isoladores eletromagnéticos e conversores de nível quando necessário.
Para integração, o conector alimenta PLCs ou gateways que convertem dados locais em protocolos industriais (Modbus RTU/TCP, OPC UA) e em protocolos IIoT (MQTT) para nuvem. Garanta alimentação limpa e com baixa distorção harmônica para não comprometer clocks e UART/RS-485.
Recomenda-se a implementação de buffers e watchdogs em gateways para reinicialização automática em falhas de energia momentâneas, mantendo dados críticos e serviços de telemetria operacionais.

Boas práticas de segurança cibernética e física

Fisicamente, impeça acesso não autorizado a pontos de conexão com invólucros trancáveis e sensores de violação; registre eventos de desconexão para auditoria. Proteja dispositivos energizados com proteções contra sobrecorrente e isolamentos que previnam choques.
Ciberneticamente, proteja gateways alimentados por esses plugues com autenticação forte, VPN e segregação de redes OT/IT; a falha física pode levar a estado inseguro se não houver redundância e monitoramento.
Inclua monitoramento remoto da integridade de alimentação (sensores de corrente/tensão) e alarmes automatizados que integrem com SCADA para ações corretivas rápidas.

Exemplos práticos de uso do Plugue de Alimentação 5 Pinos — Estudos de caso e aplicações reais

Caso A — Em uma linha de produção automatizada, o plugue foi utilizado para alimentar painéis móveis que requerem desconexão diária para limpeza. A vedação IP67 reduziu falhas por contaminação e aumentou MTBF dos controladores. Resultados: menor número de paradas e tempo de manutenção reduzido em 35%.
Caso B — Em uma aplicação externa marítima, modelos com banho Ni e vedações de silicone suportaram salinidade e UV. O quinto pino serviu para detecção de presença do cabo, evitando energização com conector desconectado. A durabilidade estendida diminuiu custo de reposição.
Caso C — Em subestações de energia, o plugue foi usado em painéis de comunicação para IEDs; atenção foi dada ao aterramento e proteção contra transientes. A correta especificação (corrente/tensão) e a inclusão de SPD garantiram conformidade com padrões locais e reduziram intervenções em campo.

Comparação técnica com produtos similares da ICP DAS, erros comuns e detalhes técnicos

Comparando variantes ICP DAS, diferenças críticas incluem corrente nominal, material do corpo (plástico vs metálico), grau IP e presença de trava mecânica. Abaixo uma tabela comparativa simplificada para ajudar a seleção.

Tabela comparativa (parâmetros críticos)

Erros comuns em seleção e instalação — como evitar

Erro 1: selecionar conector com corrente insuficiente — sempre validar a corrente de pico e térmica do cabo. Erro 2: ignorar compatibilidade química — testes de resistência são essenciais em ambientes com solventes. Erro 3: instalação sem reaperto de terminais ao torque recomendado — causa aquecimento e falha prematura.
Evite usar versões apenas com IP65 em aplicações de imersão; prefira IP67/IP68 conforme especificado. Em ambientes com risco elétrico elevado, implemente redundância de alimentação e monitore sinais do quinto pino para detectar desconexões.
Documente especificações e valide protótipos em bancada com ciclos térmicos e selagem (spray/imersão) antes da produção em série.

Limitações técnicas e quando optar por alternativas

Se a aplicação exige correntes acima de 63 A ou múltiplas fases de alta potência, opte por conectores de potência específicos, não por plugues 5 pinos padrão. Para temperaturas extremas (>+125 °C), selecione materiais especiais ou soluções metálicas com vedantes de alta temperatura.
Em instalações médicas, verifique conformidade com IEC 60601-1 e requisitos adicionais de isolamento; o plugue padrão industrial pode não ser suficiente. Para redes críticas, considere fontes redundantes com transferência automática.
Quando houver necessidade de comunicação avançada no mesmo conector (Ethernet ou PoE), escolha soluções combinadas projetadas para sinais de alta velocidade com par trançado e blindagem adequada.

Conclusão e chamada para ação — Entre em contato / Solicite cotação

Resumo executivo: o Plugue de Alimentação 5 Pinos Resistente à Água é uma solução prática e robusta para alimentar equipamentos industriais e IIoT em ambientes agressivos, oferecendo estanqueidade, durabilidade e facilidade de manutenção. Sua escolha correta reduz downtime, aumenta MTBF e protege investimentos em instrumentação.
Checklist técnico final antes da compra: confirmar corrente/tensão, IP e temperatura de operação, material da carcaça, ciclos de acoplamento e certificações, além de verificar compatibilidade com requisitos de aterramento e proteção contra transientes.
Para aplicações que exigem essa robustez, a série Plugue de Alimentação 5 Pinos Resistente à Água da ICP DAS é a solução ideal. Confira as especificações e solicite suporte e amostras em: https://www.lri.com.br/aquisicao-de-dados/plugue-de-alimentacao-5-pinos-resistente-a-agua. Para ver outras opções de conectores industriais visite: https://blog.lri.com.br/plugues-e-conectores. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Perspectivas futuras e recomendações estratégicas para o Plugue de Alimentação 5 Pinos Resistente à Água

Tendências: integração com sensores de integridade (IoT) nos próprios conectores, monitorando temperatura e umidade interna para manutenção preditiva. Isso transforma o conector em um ativo de diagnóstico para manutenção baseada em condição.
Recomendações estratégicas: projetar painéis com pontos de teste integrados e permitir hot-swap quando possível; adotar especificações que permitam upgrades sem retrabalho estrutural. Considere protocolos de telemetria para estado da alimentação (SNMP/MQTT) para antecipar falhas.
Para projetos futuros, avalie alternativas com maiores capacidades de corrente e com opções de comunicação integrada, preparando a infraestrutura para a Indústria 4.0 e exigências de uptime cada vez maiores.

Incentivo à interação: tenha dúvidas técnicas ou precisa comparar modelos para um projeto específico? Pergunte nos comentários ou solicite uma consultoria técnica personalizada.
